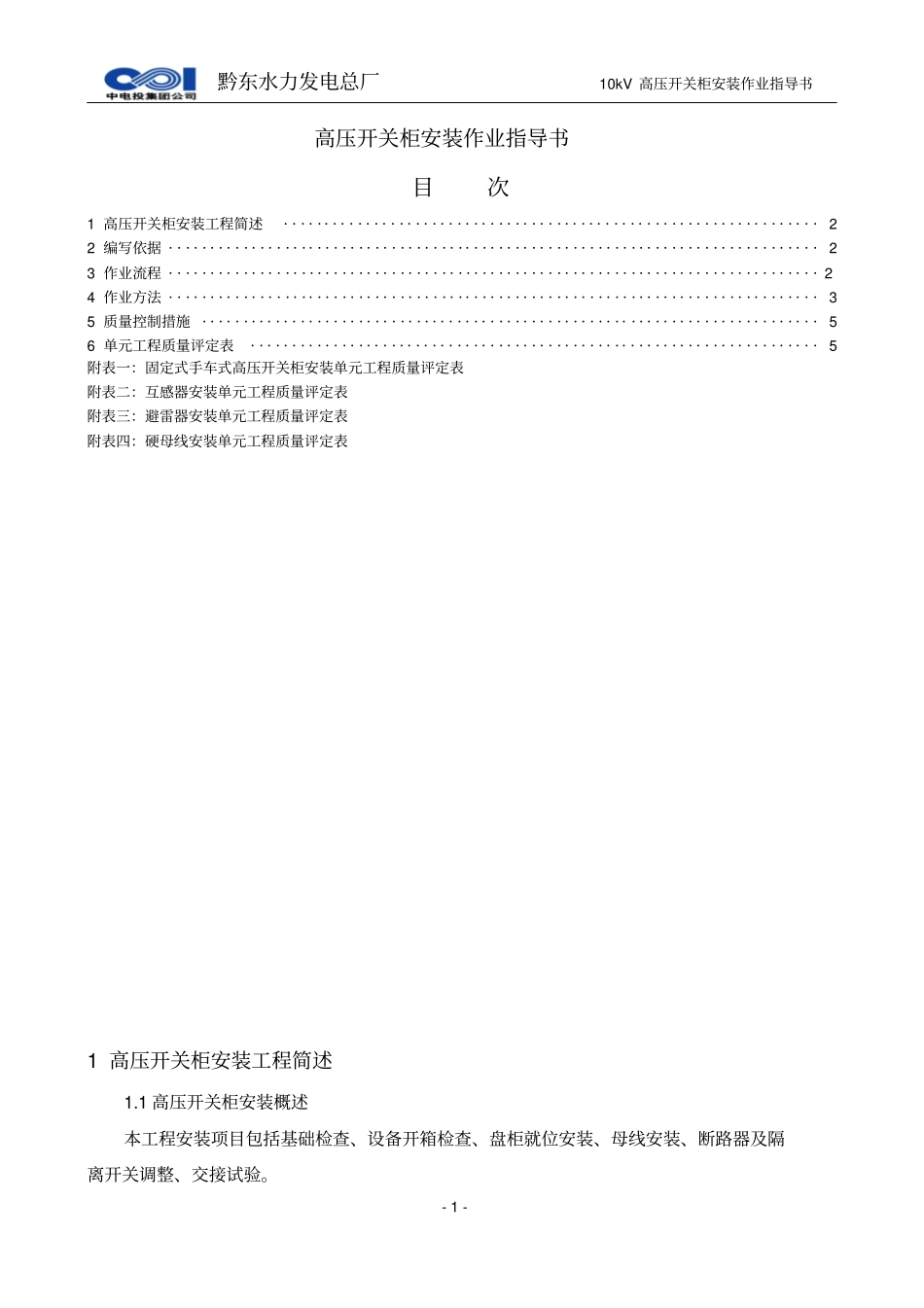

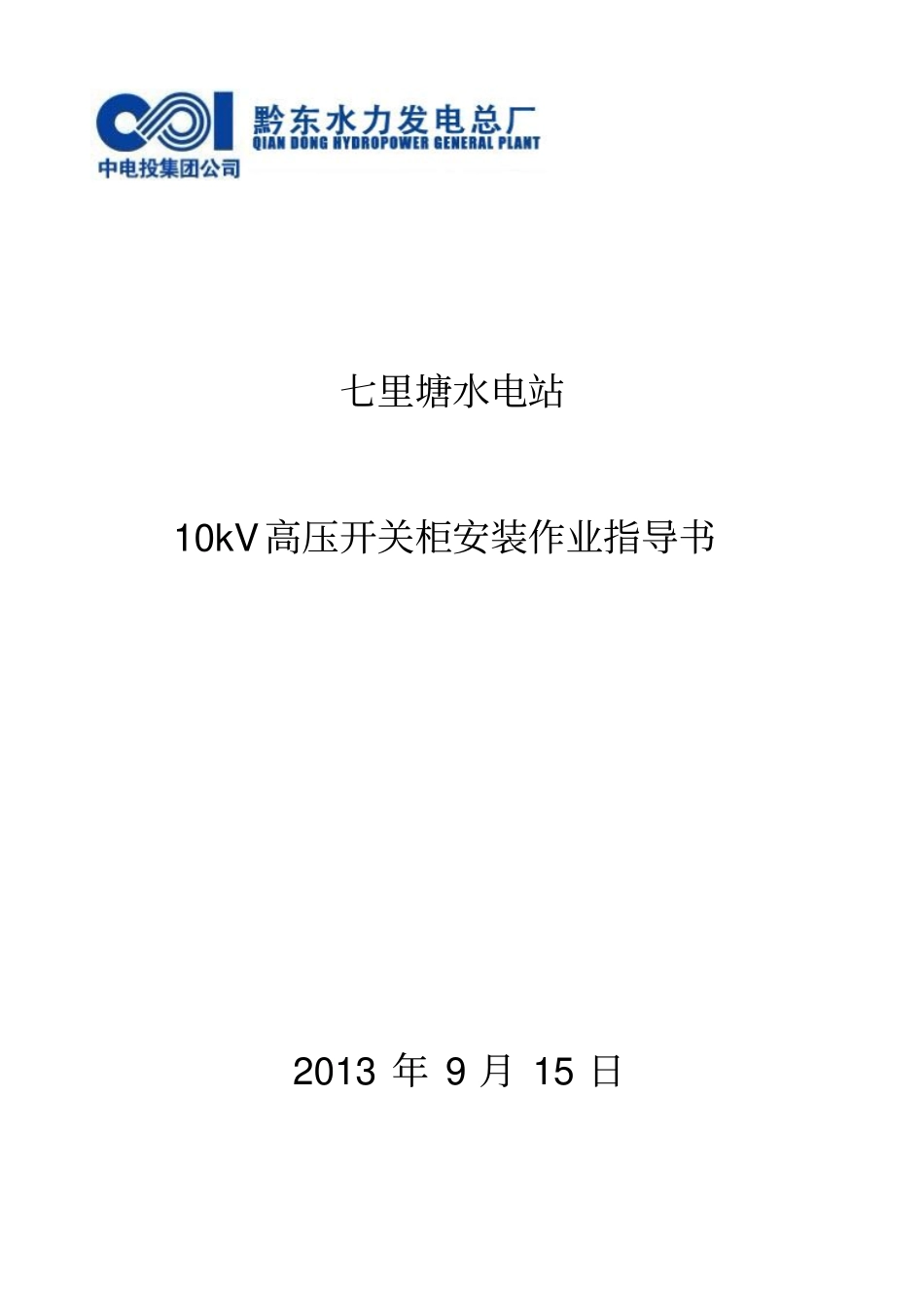

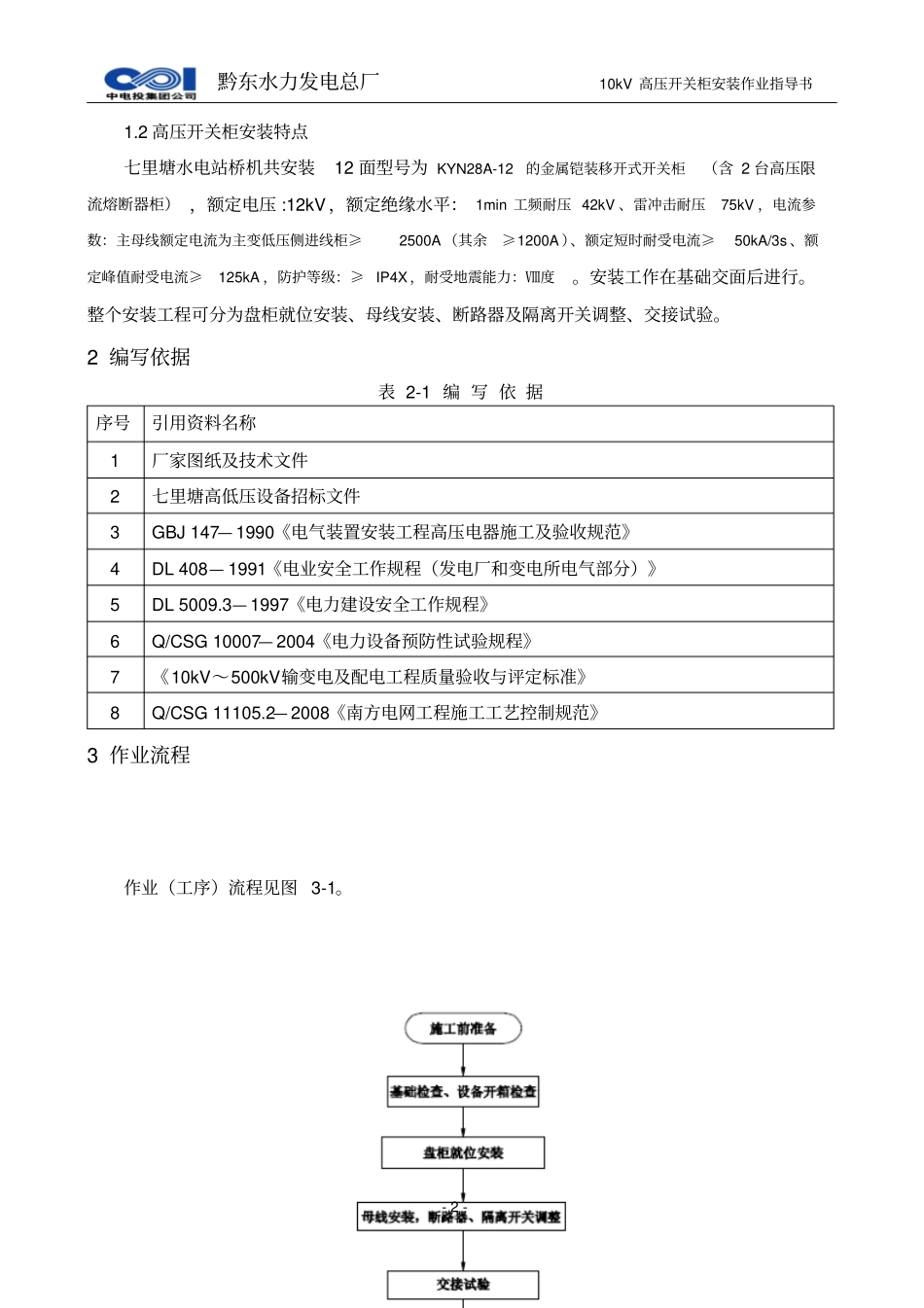

七里塘水电站10kV高压开关柜安装作业指导书2013年9月15日黔东水力发电总厂10kV高压开关柜安装作业指导书-1-高压开关柜安装作业指导书目次1高压开关柜安装工程简述·································································22编写依据···············································································23作业流程···············································································24作业方法···············································································35质量控制措施···········································································56单元工程质量评定表·····································································5附表一：固定式手车式高压开关柜安装单元工程质量评定表附表二：互感器安装单元工程质量评定表附表三：避雷器安装单元工程质量评定表附表四：硬母线安装单元工程质量评定表1高压开关柜安装工程简述1.1高压开关柜安装概述本工程安装项目包括基础检查、设备开箱检查、盘柜就位安装、母线安装、断路器及隔离开关调整、交接试验。黔东水力发电总厂10kV高压开关柜安装作业指导书-2-1.2高压开关柜安装特点七里塘水电站桥机共安装12面型号为KYN28A-12的金属铠装移开式开关柜（含2台高压限流熔断器柜），额定电压:12kV，额定绝缘水平：1min工频耐压42kV、雷冲击耐压75kV，电流参数：主母线额定电流为主变低压侧进线柜≥2500A（其余≥1200A）、额定短时耐受电流≥50kA/3s、额定峰值耐受电流≥125kA，防护等级：≥IP4X，耐受地震能力：Ⅷ度。安装工作在基础交面后进行。整个安装工程可分为盘柜就位安装、母线安装、断路器及隔离开关调整、交接试验。2编写依据表2-1编写依据序号引用资料名称1厂家图纸及技术文件2七里塘高低压设备招标文件3GBJ147—1990《电气装置安装工程高压电器施工及验收规范》4DL408—1991《电业安全工作规程（发电厂和变电所电气部分）》5DL5009.3—1997《电力建设安全工作规程》6Q/CSG10007—2004《电力设备预防性试验规程》7《10kV～500kV输变电及配电工程质量验收与评定标准》8Q/CSG11105.2—2008《南方电网工程施工工艺控制规范》3作业流程作业（工序）流程见图3-1。黔东水力发电总厂10kV高压开关柜安装作业指导书-3-图3-1作业（工序）流程图4作业方法4.1施工准备4.1.1技术准备：按规程、生产厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性。4.1.2人员组织：技术负责人、安装负责人、安全质量负责人和技术工人。4.1.3机具的准备：按施工要求准备机具，并对其性能及状态进行检查和维护。4.1.4施工材料准备：焊条、螺栓、油漆等。4.2基础检查4.2.1用经纬仪及钢卷尺对开关柜基础进行核对尺寸，检查基础槽钢长度、宽度、标高及相对位置是否符合设计要求，以及检查基础槽钢的直线度和水平度，误差不得超过允许值；检查高压及控制电缆的孔洞是否对应开关柜的排列布置。4.2.2清除基础槽钢面上的灰砂，完成槽钢的接地工作，测量基础槽钢的水平度和不直度，找出最高点，并标注高差，开关柜宜从中间开始就位。4.3搬运及开箱检查4.3.1现场搬运盘柜。（1）开关柜的搬运设专人指挥，配备足够的施工人员，以保证人身和设备安全。（2）根据现场情况，设备的搬运、移动采用推车进行。搬运时，用吊车将开关柜吊到推车上，然后一人拉推车的把手，3人合力推柜体，1人专门负责观察推车行走的路线，防止推车的轮子掉到孔洞里及防止柜体倾覆。（3）盘柜搬运时应...
