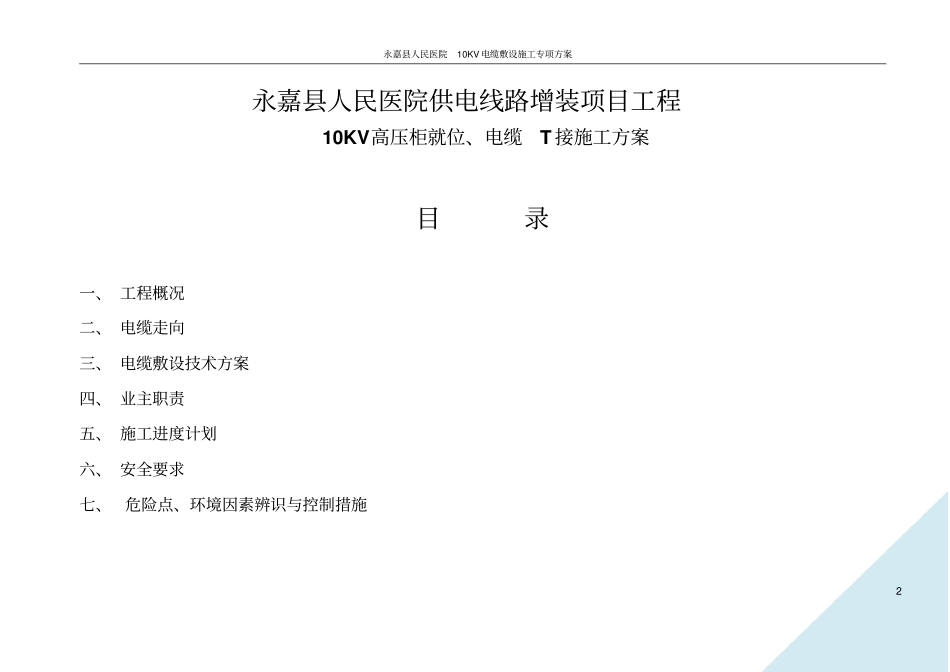

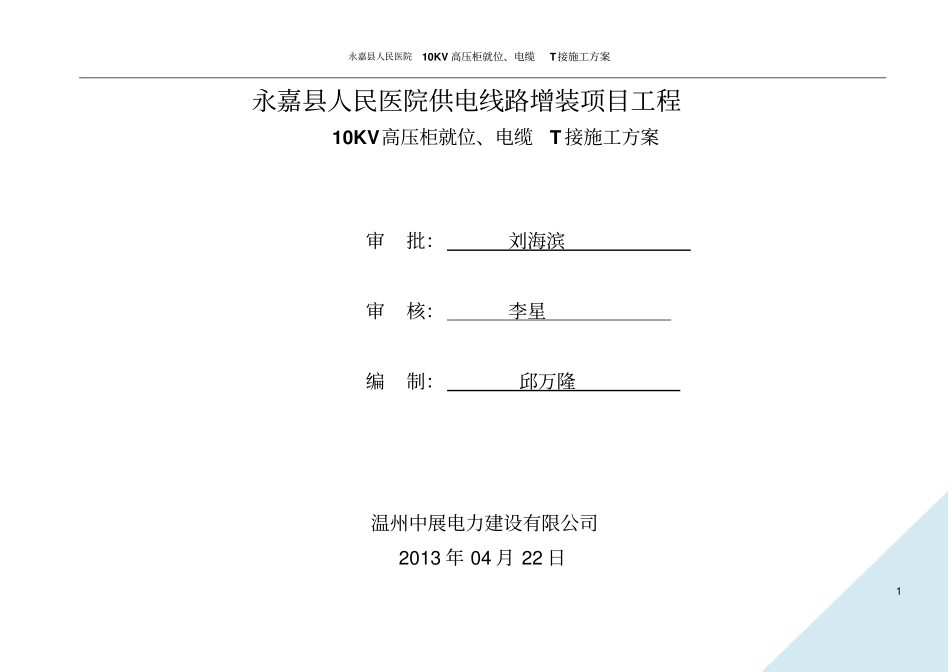

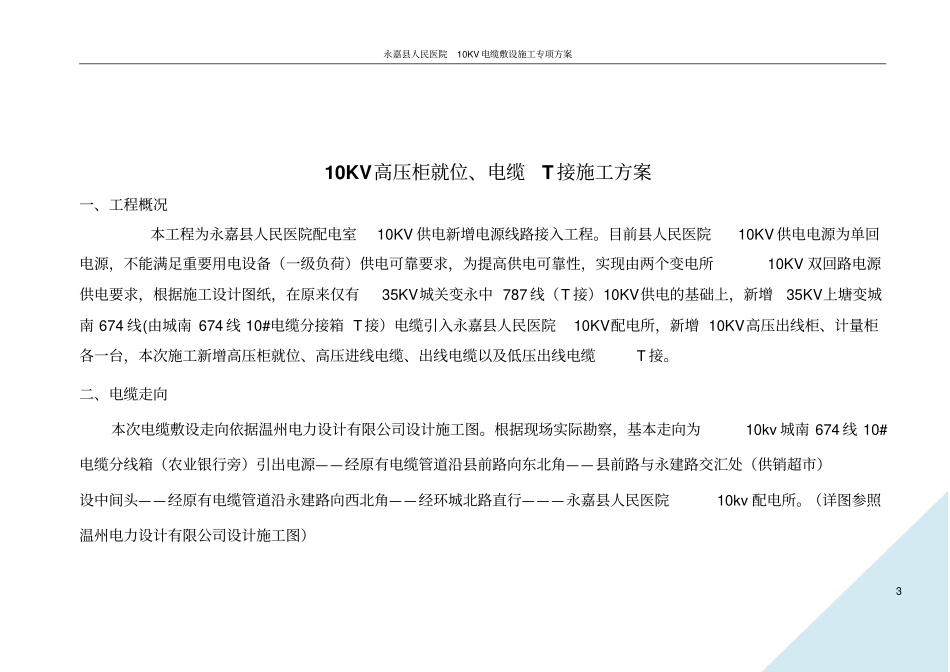

永嘉县人民医院10KV高压柜就位、电缆T接施工方案1永嘉县人民医院供电线路增装项目工程10KV高压柜就位、电缆T接施工方案审批：刘海滨审核：李星编制：邱万隆温州中展电力建设有限公司2013年04月22日永嘉县人民医院10KV电缆敷设施工专项方案2永嘉县人民医院供电线路增装项目工程10KV高压柜就位、电缆T接施工方案目录一、工程概况二、电缆走向三、电缆敷设技术方案四、业主职责五、施工进度计划六、安全要求七、危险点、环境因素辨识与控制措施永嘉县人民医院10KV电缆敷设施工专项方案310KV高压柜就位、电缆T接施工方案一、工程概况本工程为永嘉县人民医院配电室10KV供电新增电源线路接入工程。目前县人民医院10KV供电电源为单回电源，不能满足重要用电设备（一级负荷）供电可靠要求，为提高供电可靠性，实现由两个变电所10KV双回路电源供电要求，根据施工设计图纸，在原来仅有35KV城关变永中787线（T接）10KV供电的基础上，新增35KV上塘变城南674线(由城南674线10#电缆分接箱T接）电缆引入永嘉县人民医院10KV配电所，新增10KV高压出线柜、计量柜各一台，本次施工新增高压柜就位、高压进线电缆、出线电缆以及低压出线电缆T接。二、电缆走向本次电缆敷设走向依据温州电力设计有限公司设计施工图。根据现场实际勘察，基本走向为10kv城南674线10#电缆分线箱（农业银行旁）引出电源——经原有电缆管道沿县前路向东北角——县前路与永建路交汇处（供销超市）设中间头——经原有电缆管道沿永建路向西北角——经环城北路直行———永嘉县人民医院10kv配电所。（详图参照温州电力设计有限公司设计施工图）永嘉县人民医院10KV电缆敷设施工专项方案4三、电缆敷设技术方案依据及引用文件序号标准，文件相关章节条款1GB50168-2006《电气装置安装工程电缆线路施工及验收规范》第五章2GB50217-1994《电力工程电缆设计规范》3DL/T5161-2002《电气装置安装工程质量检验及评定规程》第五部分;电缆线路施工质量检验4Q/DSG11105-2008《国家电网工程施工工艺控制规范》第二编第八章5上级单位10kV配网验收相关标准及文件永嘉县人民医院10KV电缆敷设施工专项方案5主要作业内容NYYYN施工条件施工准备一般规定质量检验下接电缆安装工序Y敷设方式分解Y永嘉县人民医院10KV电缆敷设施工专项方案6本工序作业前施工条件序号项目内容确认人说明1任务单根据本单位实际设置内容（包含本项工作）。本工序施工负责人经审批2图纸设备更动、设计图纸本工序施工负责人经审批3预算材料表主辅材料本工序施工负责人经审批4方案施工措施、安全技术交底(项目部级）。本工序施工负责人经审批5相关证照根据需要办理涉及进入工作场所的手续、证件。本工序施工负责人有效6确认上一工序检查合格1.预埋件符合设计，安置牢固。2.电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束。3.电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等清理干净，施工用道路畅通，盖板齐全。4.电缆沟排水畅通。5.检查电缆路径转弯处弯曲半径不小于电缆最小允许弯曲半径。6.对设计图指定的排管和过路孔进行疏通检查,所用管孔应双向畅通。7.电缆桥架转弯处的转弯半径，不应小于该桥架上的电缆最小允许弯曲半径的最大者。8.金属电缆支架、桥架全长均应有良好的接地。9.桥架（托盘）在每个支吊架上应固定牢固；桥架（托盘）连接板的螺栓应紧固，螺母应位于桥架（托盘）的外侧。铝合金桥架在钢现场施工负责人合格永嘉县人民医院10KV电缆敷设施工专项方案7制支吊架上固定时，应有防电化腐蚀的措施。10.当直线段钢制电缆桥架超过30m、铝合金或玻璃钢制电缆桥架超过15m时，应有伸缩缝，其连接宜采用伸缩连接板；电缆桥架跨越建筑物伸缩缝处应设置伸缩缝。11.钢绞线及电杆无锈蚀、没有松股、交叉、折叠、断裂及破损等缺陷。12.钢绞线应满足荷载要求，并全线有良好接地，在转弯处需打拉线或顶杆。施工准备序号项目内容说明1人员配置根据工程量的大小配备足够施工人员。施工现场明确施工负责人、技术负责人、质安员、安装施工作业人员组织到位。技术岗位必须持有与作业工种、相应、有效的上岗证。辅助工不得从事电气设备安装等专业工作。2施工内容相对应的...
