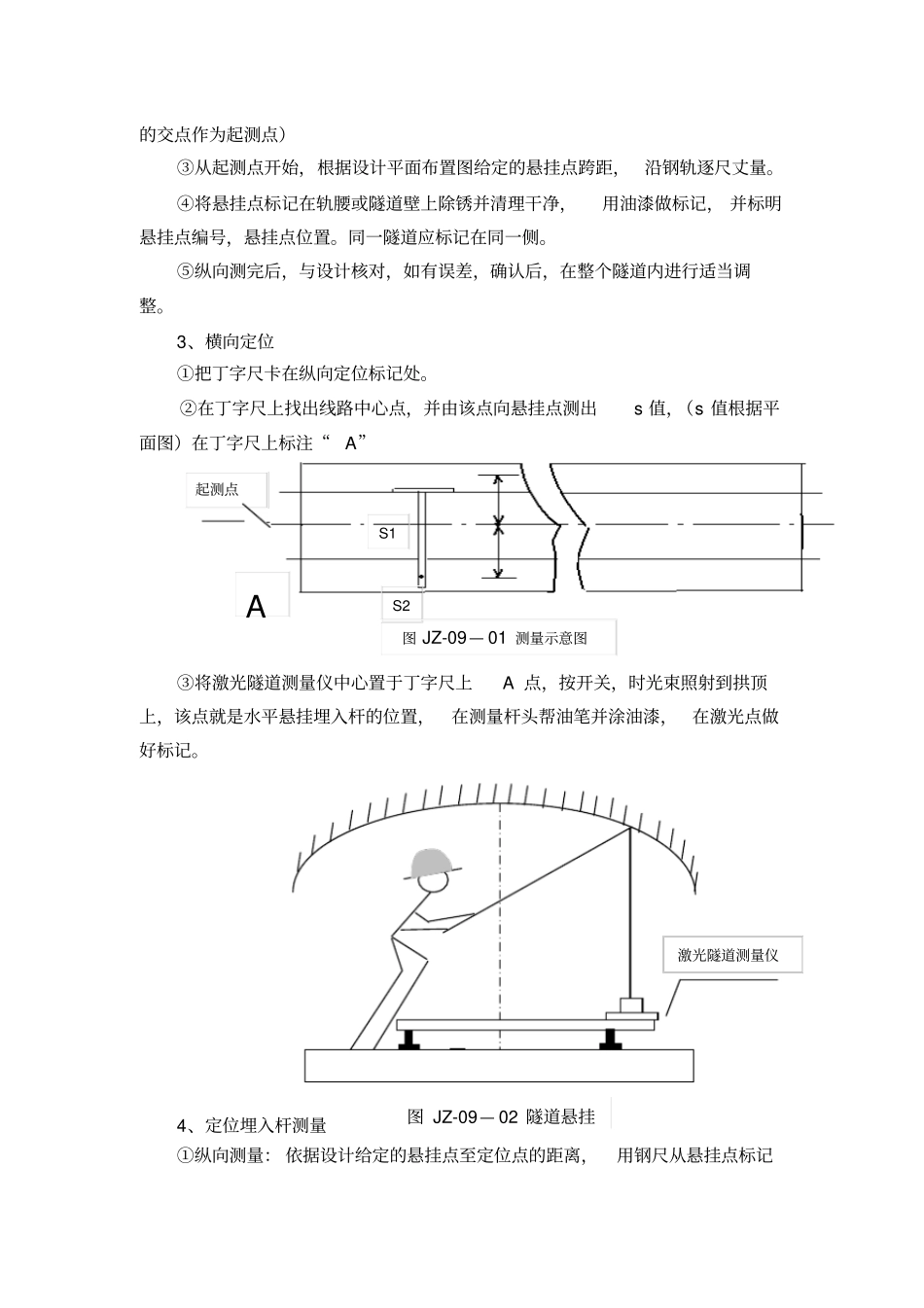

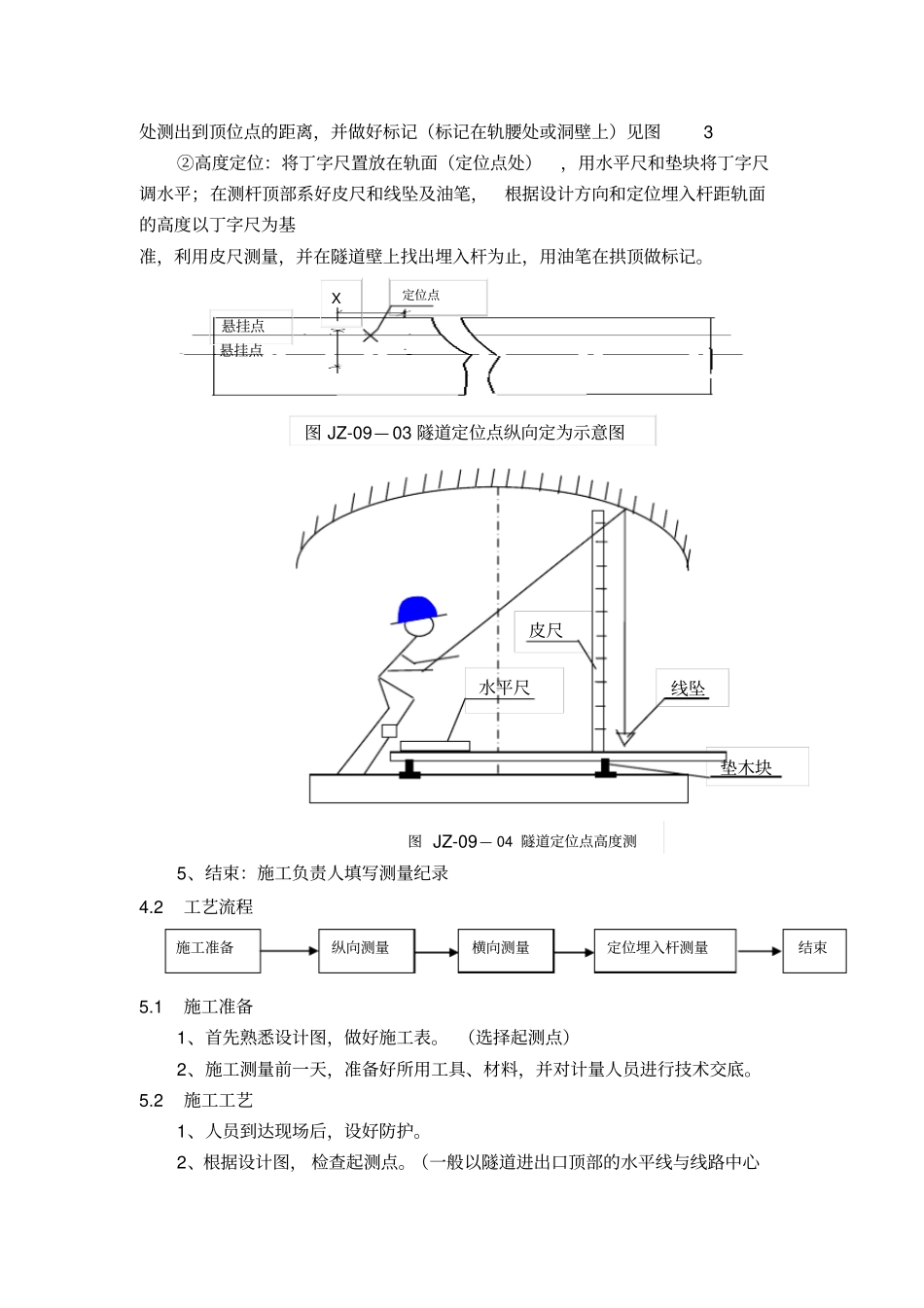

3.10复线隧道吊柱测量作业指导书3.10.1.适用范围时速160公里电气化铁路接触网复线隧道吊柱测量3.10.2.作业准备1、内业技术准备在开工前组织技术人员认真学习实时性施工组织设计，审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。编制作业指导书，制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2、外业技术准备配齐生活、交通、办公设施，满足主要管理、技术人员进场生活、办公需要。3.10.3.技术要求1、直线区段可沿任意一轨测量，曲线区段沿外轨测量。2、悬挂点设计跨距允许调整范围为+-1m，-2m，调整后的跨距不得大于设计允许最大跨距。3、在纵向倾斜1/10的斜洞口起测，起测点应以轨道处隧道的位置为准。4、在横线路洞口与线路中心倾斜的洞口，起测点应以隧道口连线与线路中心线相交的一点为准。5、遇有伸缩缝，渗水缝等应避开。6、吊柱锚栓位置测量时，应注意按设计并排三孔轴线应垂直于线路中心，并注意模板应水平，以保证其精确度。3.10.4．施工程序与工艺流程3.10.5.施工要求3.10.6.劳动组织4.1施工程序1、施工准备①首先熟悉设计图，做好施工表。（选择起测点）②施工测量前一天，准备好所用工具、材料，并对计量人员进行技术交底。2、纵向测量①人员到达现场后，设好防护。②根据设计图，检查起测点。（一般以隧道进出口顶部的水平线与线路中心的交点作为起测点）③从起测点开始，根据设计平面布置图给定的悬挂点跨距，沿钢轨逐尺丈量。④将悬挂点标记在轨腰或隧道壁上除锈并清理干净，用油漆做标记，并标明悬挂点编号，悬挂点位置。同一隧道应标记在同一侧。⑤纵向测完后，与设计核对，如有误差，确认后，在整个隧道内进行适当调整。3、横向定位①把丁字尺卡在纵向定位标记处。②在丁字尺上找出线路中心点，并由该点向悬挂点测出s值，（s值根据平面图）在丁字尺上标注“A”③将激光隧道测量仪中心置于丁字尺上A点，按开关，时光束照射到拱顶上，该点就是水平悬挂埋入杆的位置，在测量杆头帮油笔并涂油漆，在激光点做好标记。4、定位埋入杆测量①纵向测量：依据设计给定的悬挂点至定位点的距离，用钢尺从悬挂点标记激光隧道测量仪S1A起测点S2图JZ-09—01测量示意图图JZ-09—02隧道悬挂处测出到顶位点的距离，并做好标记（标记在轨腰处或洞壁上）见图3②高度定位：将丁字尺置放在轨面（定位点处），用水平尺和垫块将丁字尺调水平；在测杆顶部系好皮尺和线坠及油笔，根据设计方向和定位埋入杆距轨面的高度以丁字尺为基准，利用皮尺测量，并在隧道壁上找出埋入杆为止，用油笔在拱顶做标记。5、结束：施工负责人填写测量纪录4.2工艺流程5.1施工准备1、首先熟悉设计图，做好施工表。（选择起测点）2、施工测量前一天，准备好所用工具、材料，并对计量人员进行技术交底。5.2施工工艺1、人员到达现场后，设好防护。2、根据设计图，检查起测点。（一般以隧道进出口顶部的水平线与线路中心悬挂点X悬挂点定位点图JZ-09—03隧道定位点纵向定为示意图皮尺水平尺垫木块线坠图JZ-09—04隧道定位点高度测施工准备纵向测量横向测量定位埋入杆测量结束的交点作为起测点）3、从起测点开始，根据设计平面布置图给定的悬挂点跨距，沿钢轨逐尺丈量。4、将悬挂点标记在轨腰或隧道壁上除锈并清理干净，用油漆做标记，并标明悬挂点编号，悬挂点位置。同一隧道应标记在同一侧。5、纵向测完后，与设计核对，如有误差，确认后在整个隧道内进行适当调整。6、把丁字尺卡在纵向定位标记处。7、在丁字尺上找出线路中心点，并由该点向悬挂点测出s值，在丁字尺上标注。6.1劳动力组织方式：采用测量组组织模式6.2人员配置表序号项目单位数量备注1施工负责人人12定为测量人43书写标记人24防护员人3车站1人，区间2人4.1施工程序1、施工准备①事先熟悉设计图、编制施表（选择测量点）。②施工测量前一天进行技术交底，并准备好使用工具材料。2、纵向测量①人员到达现场后，先设好防护。②根据设计图，核查起侧点。（一般以隧道进口顶的水平线与线路中心的交点作为起测点）③从起测点开始。依据设计平面布置图给定的悬挂点跨距，沿上...
