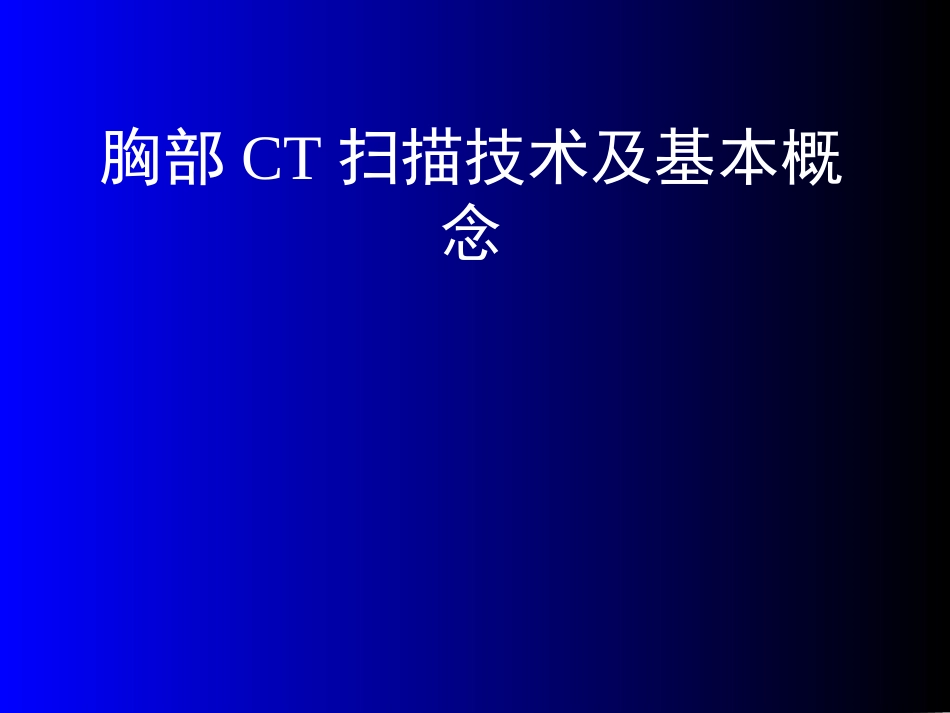

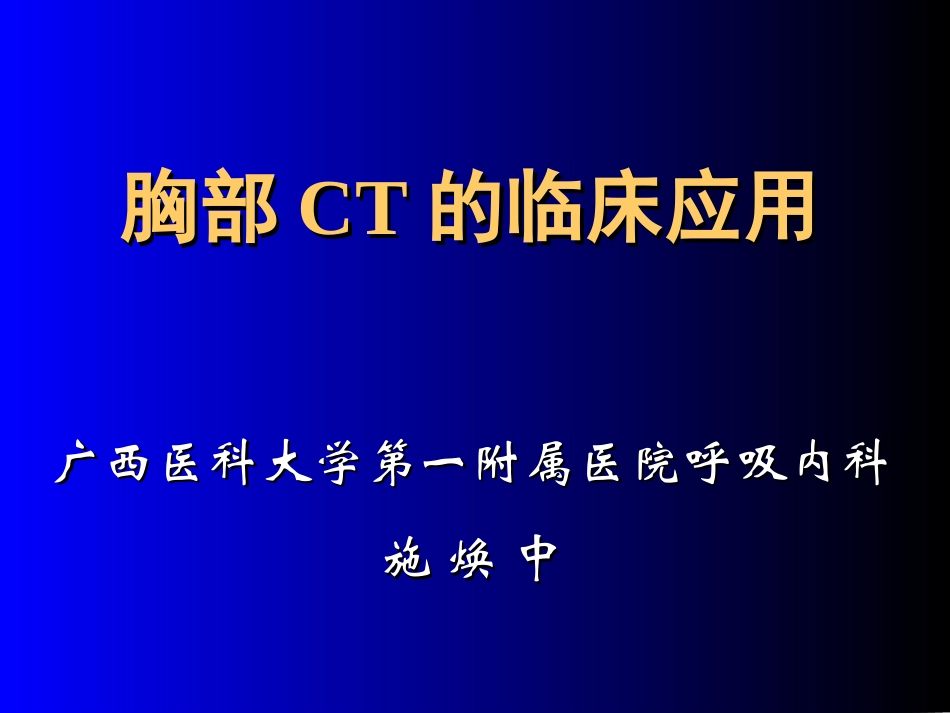

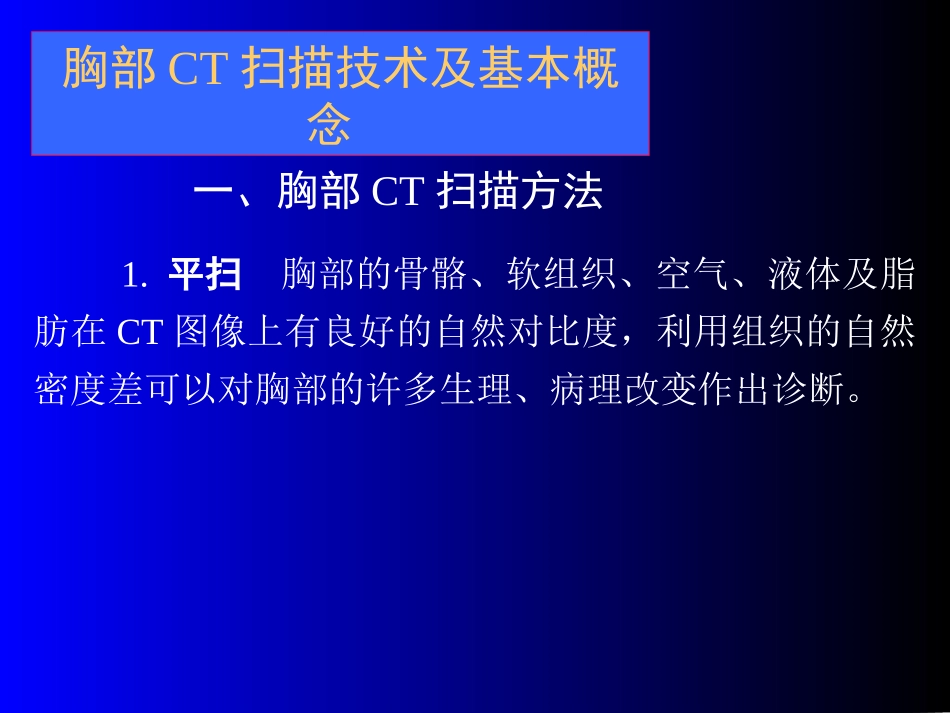

胸部胸部CTCT的临床应用的临床应用广西医科大学第一附属医院呼吸内科广西医科大学第一附属医院呼吸内科施焕中施焕中胸部CT扫描技术及基本概念胸部CT扫描技术及基本概念一、胸部CT扫描方法1.平扫胸部的骨骼、软组织、空气、液体及脂肪在CT图像上有良好的自然对比度，利用组织的自然密度差可以对胸部的许多生理、病理改变作出诊断。胸部CT扫描技术及基本概念(1)常规CT平扫是指使用常规CT扫描技术，每相邻两个横断层面间有停顿的扫描方法。任何一种CT机型都可以进行这种常规方法的扫描。胸部CT扫描技术及基本概念(2)螺旋CT平扫胸部螺旋CT是指在整个胸部扫描过程中，球管不停顿地发出X射线，扫描床持续同步前移的方法。患者在一次较长的憋气时间内可以完成全胸部扫描；层面间理论上没有间隔，避免了呼吸不匀造成的微细病变的丢失，有利于肺内小结节病变的检出。胸部CT扫描技术及基本概念一、胸部CT扫描方法2.造影增强增强检查的目的是为了增加病变组织与正常组织及血管之间的密度差异，提高病变的检出率，分析病灶的性质，如纵隔内肿块性质的鉴别、肿大淋巴结的检出、异位血管与动脉瘤的识别。胸部CT扫描技术及基本概念一、胸部CT扫描方法3.高分辨率CTHRCT是指较常规CT具有更清晰的空间和密度分辨力的CT扫描技术，可以显示正常的小叶间隔、小叶中心小动脉和细支气管的形态，主要用于弥漫性肺间质病变、支气管扩张及孤立小病灶的诊断。一般的做法是在常规CT扫描的基础上，只对感兴趣区的小范围进行HRCT扫描，主要用来观察肺内病变，不用造影剂增强。胸部CT扫描技术及基本概念一、胸部CT扫描方法3.CT引导下穿刺活检CT引导下细针穿刺活检是介入放射学的一部分。这一方法的使用使得CT突破了单纯形态诊断学的范畴。选择层面及入路的标准是：（1）病灶离体表最近；（2）病灶直径最大；（3）避开骨骼、大血管和神经。CD引导下细针穿刺活检胸部CT扫描技术及基本概念二、层厚及间隔CT扫描需要确定扫描时球管发出的X线束的宽度，称为层厚。扫描所取层厚越大，所显示病变的影像受部分容积效应的影响越大，因为CT断面影像是通过计算该层面全部像素的平均CT值确认的。胸部CT扫描，常规采用8～10mm层厚及8～10mm间隔，肺门区采用5mm层厚及5mm间隔扫描。胸部CT扫描技术及基本概念三、CT值、窗宽和窗位1.CT值代表X线穿过组织被吸收后的衰减量。不同组织的CT值各异，各自在一定的范围内波动。空气至骨路之间的X线衰减系数划分为2000～3095个单位，以HU表示。以2000等分为例，骨骼CT值为＋1000HU，空气为－1000HU；软组织为20～70HU，水为0（±10HU），脂肪－50～－100HU以下。胸部CT扫描技术及基本概念三、CT值、窗宽和窗位2.CT值的范围称为窗宽，窗宽的中心称为窗位。现代CT机的窗宽范围设定在l～3095HU之间，窗位范围设定在－1000～＋3095HU。窗宽越大，组织间的灰度差越大，对比度越小，适于分辨密度差别较大的结构，如肺；而窄的窗宽缩小图像的灰度差，增加对比度，适于观察纵隔的结构。设定窗位的原则是以被观察组织的CT值为中心选取，窗位影响图像的亮度。胸部CT扫描技术及基本概念双窗是指将纵隔和肺的窗宽范围和窗位水平同时设置在一张图像上，可同时观察肺及纵隔的情况，因为有人为边缘效应的存在，临床使用不多。双窗：后纵隔肿物双窗：前纵隔肿物胸部CT扫描技术及基本概念四、图象的后处理技术1.多平面重建在断面扫描基础上，对某些标线指定的组织进行不同方位的重组，以得到包括冠状、矢状、斜位、曲线等任意解剖方位的二维图像。胸部CT扫描技术及基本概念四、图象的后处理技术2.CT三维重建是在X、Y轴的二维图像上对Z轴进行投影转换和负影显示处理。在兴趣区内标记所要成像的器官及层面，然后通过计算机进行立体重建。支气管狭窄胸部CT扫描技术及基本概念四、图象的后处理技术3.CT内窥镜胸部CT扫描技术及基本概念四、图象的后处理技术4.CT血管造影CT扫描结束后划定兴趣区，删除骨骼等高密度组织，留下靶血管的高密度影像，然后进行单支或多支血管重建。正常胸部正常胸部CTCT1胸廓入口平面12主动脉弓上平面33主动脉弓平面54主、肺动脉窗平面65肺门平面6心房平面肺部炎症性疾病女58岁右侧乳癌...
