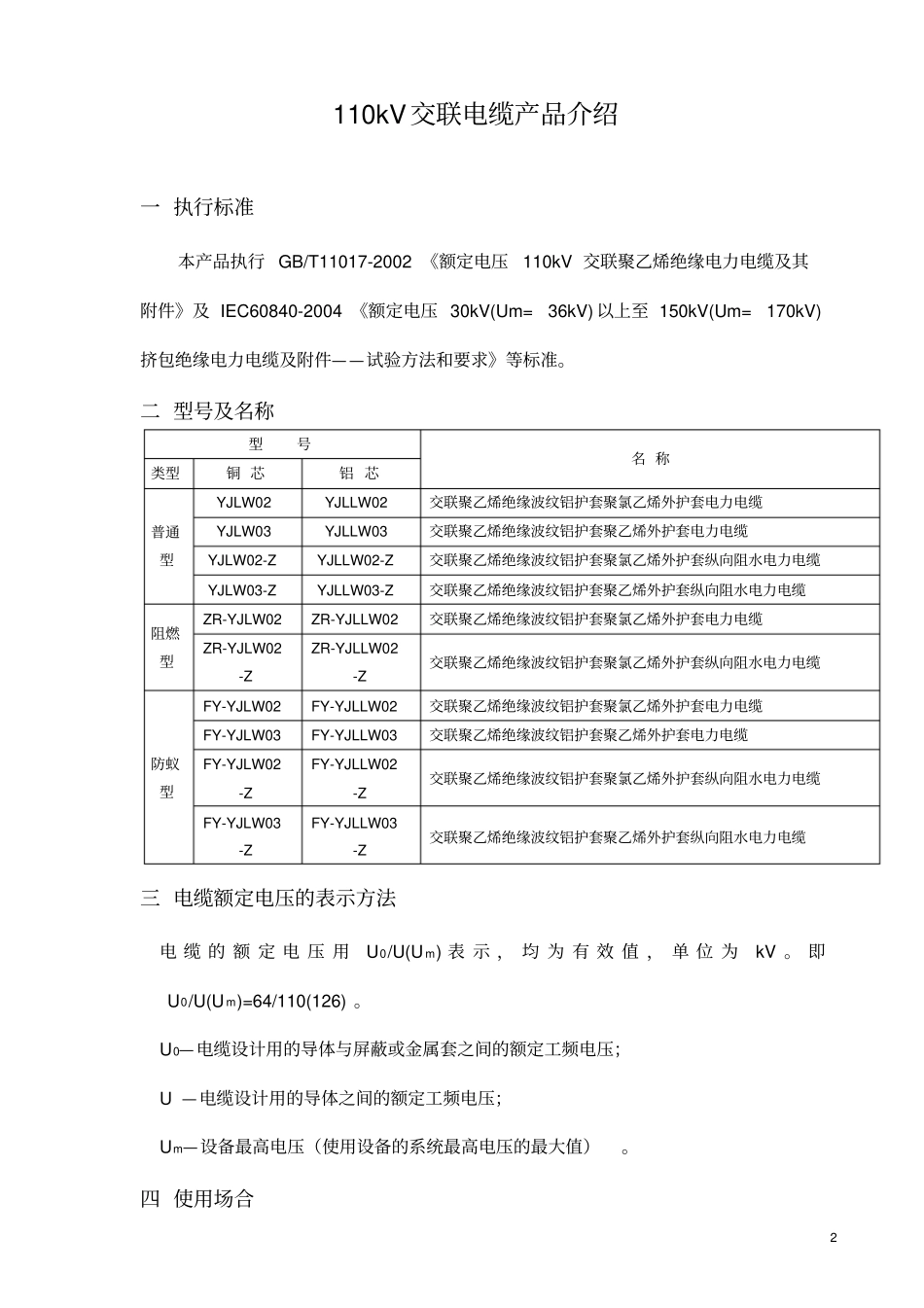

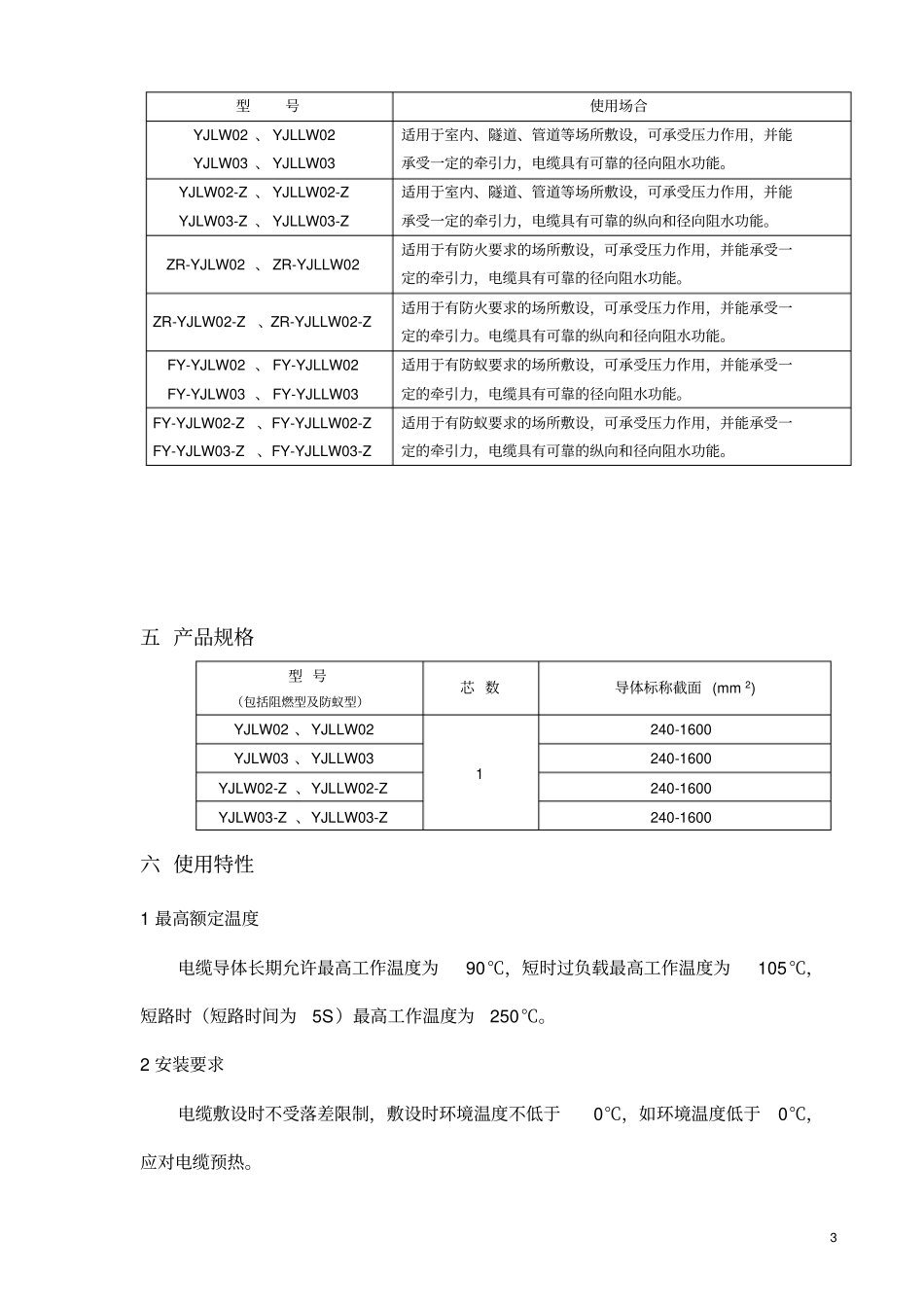

12110kV交联电缆产品介绍一执行标准本产品执行GB/T11017-2002《额定电压110kV交联聚乙烯绝缘电力电缆及其附件》及IEC60840-2004《额定电压30kV(Um=36kV)以上至150kV(Um=170kV)挤包绝缘电力电缆及附件——试验方法和要求》等标准。二型号及名称型号名称类型铜芯铝芯普通型YJLW02YJLLW02交联聚乙烯绝缘波纹铝护套聚氯乙烯外护套电力电缆YJLW03YJLLW03交联聚乙烯绝缘波纹铝护套聚乙烯外护套电力电缆YJLW02-ZYJLLW02-Z交联聚乙烯绝缘波纹铝护套聚氯乙烯外护套纵向阻水电力电缆YJLW03-ZYJLLW03-Z交联聚乙烯绝缘波纹铝护套聚乙烯外护套纵向阻水电力电缆阻燃型ZR-YJLW02ZR-YJLLW02交联聚乙烯绝缘波纹铝护套聚氯乙烯外护套电力电缆ZR-YJLW02-ZZR-YJLLW02-Z交联聚乙烯绝缘波纹铝护套聚氯乙烯外护套纵向阻水电力电缆防蚁型FY-YJLW02FY-YJLLW02交联聚乙烯绝缘波纹铝护套聚氯乙烯外护套电力电缆FY-YJLW03FY-YJLLW03交联聚乙烯绝缘波纹铝护套聚乙烯外护套电力电缆FY-YJLW02-ZFY-YJLLW02-Z交联聚乙烯绝缘波纹铝护套聚氯乙烯外护套纵向阻水电力电缆FY-YJLW03-ZFY-YJLLW03-Z交联聚乙烯绝缘波纹铝护套聚乙烯外护套纵向阻水电力电缆三电缆额定电压的表示方法电缆的额定电压用U0/U(Um)表示，均为有效值，单位为kV。即U0/U(Um)=64/110(126)。U0—电缆设计用的导体与屏蔽或金属套之间的额定工频电压；U—电缆设计用的导体之间的额定工频电压；Um—设备最高电压（使用设备的系统最高电压的最大值）。四使用场合3型号使用场合YJLW02、YJLLW02YJLW03、YJLLW03适用于室内、隧道、管道等场所敷设，可承受压力作用，并能承受一定的牵引力，电缆具有可靠的径向阻水功能。YJLW02-Z、YJLLW02-ZYJLW03-Z、YJLLW03-Z适用于室内、隧道、管道等场所敷设，可承受压力作用，并能承受一定的牵引力，电缆具有可靠的纵向和径向阻水功能。ZR-YJLW02、ZR-YJLLW02适用于有防火要求的场所敷设，可承受压力作用，并能承受一定的牵引力，电缆具有可靠的径向阻水功能。ZR-YJLW02-Z、ZR-YJLLW02-Z适用于有防火要求的场所敷设，可承受压力作用，并能承受一定的牵引力。电缆具有可靠的纵向和径向阻水功能。FY-YJLW02、FY-YJLLW02FY-YJLW03、FY-YJLLW03适用于有防蚁要求的场所敷设，可承受压力作用，并能承受一定的牵引力，电缆具有可靠的径向阻水功能。FY-YJLW02-Z、FY-YJLLW02-ZFY-YJLW03-Z、FY-YJLLW03-Z适用于有防蚁要求的场所敷设，可承受压力作用，并能承受一定的牵引力，电缆具有可靠的纵向和径向阻水功能。五产品规格型号（包括阻燃型及防蚁型）芯数导体标称截面(mm2)YJLW02、YJLLW021240-1600YJLW03、YJLLW03240-1600YJLW02-Z、YJLLW02-Z240-1600YJLW03-Z、YJLLW03-Z240-1600六使用特性1最高额定温度电缆导体长期允许最高工作温度为90℃，短时过负载最高工作温度为105℃，短路时（短路时间为5S）最高工作温度为250℃。2安装要求电缆敷设时不受落差限制，敷设时环境温度不低于0℃，如环境温度低于0℃，应对电缆预热。42.1电缆最小弯曲半径安装时：20D0；运行时：15D0注：D0为电缆外径实测值。2.2电缆安装时的轴向最大允许牵引力T（不考虑转弯处的径向侧压力）导体：T=K×导体截面（kg）式中系数K值为，铜导体K=7kg/mm2，铝导体K=4kg/mm2。2.3电缆弯曲时的允许最大侧压力PP=T/R≤500(kg/m)，式中T为轴向牵引力，R为弯曲半径。七主要技术性能额定电压（U0/U）KV64/11020℃导体直流电阻(Ω/km)符合GB/T3956-2008规定工频耐压试验试验电压(kV)160试验时间(min)30试验结果不击穿局部放电试验试验电压(kV)1.5U0试验结果无5绝缘热延伸试验试验条件200±3℃、15min、20N/cm2负载下最大伸长率（%）≤110冷却后最大永久变形率（%）≤15弯曲试验后的局部放电试验弯曲试验弯曲半径25（D+d）+5%弯曲次数三次局部试验试验电压(kV)1.5U0试验结果无热循环后的局部放电试验热循环试验施加电压(kV)128热循环周期加热8h，自然冷却16h试验电压(kV)1.5U0环周期次数20局部放电试验试验电压(kV)1.5U0试验结果无冲击耐压后的局部放电试验冲击耐压试验试验条件导体加热到95-100℃试验电压(kV)±10次550试验结果不击穿局部放电试验试验电压(kV)1.5U0试验...
