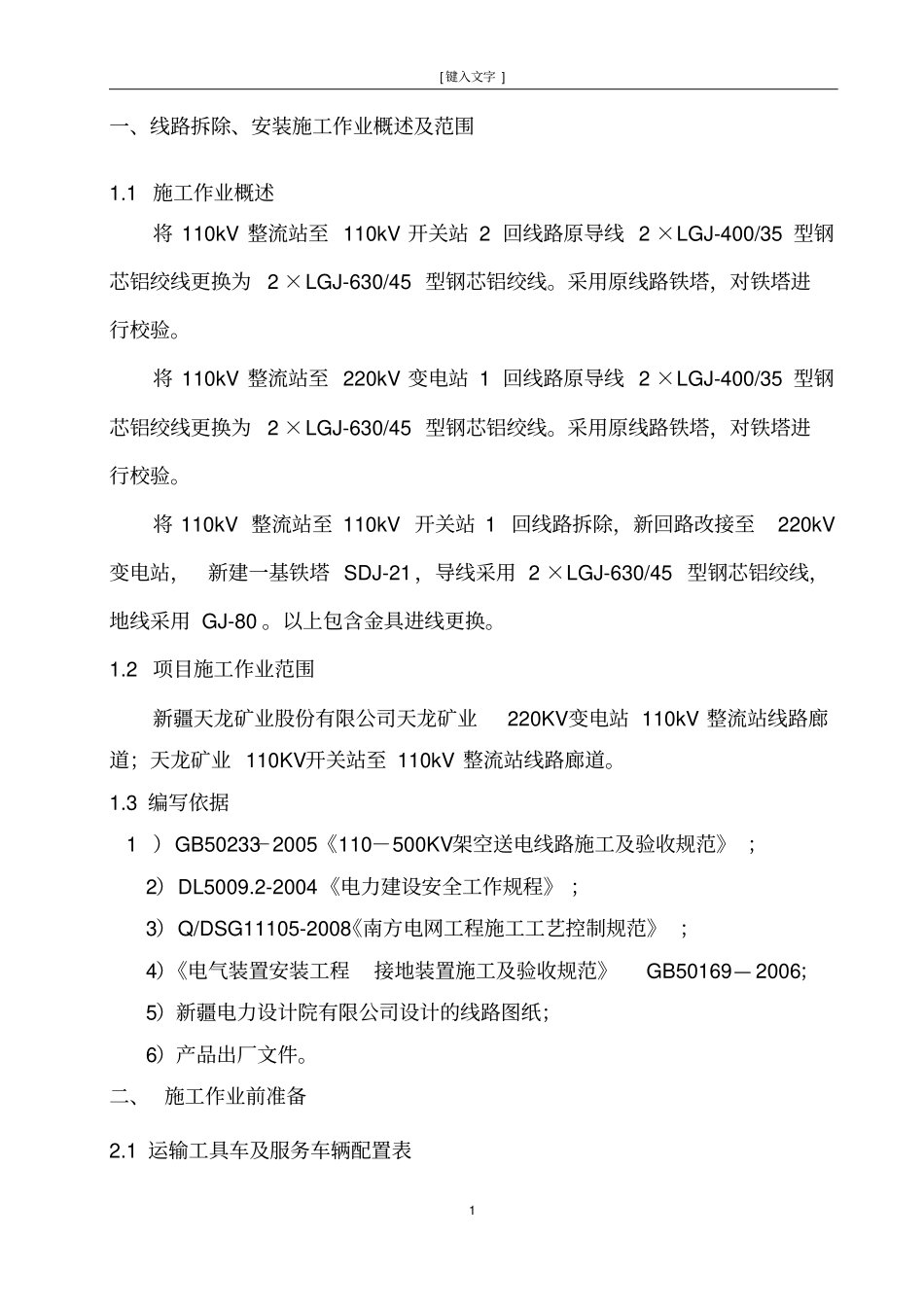

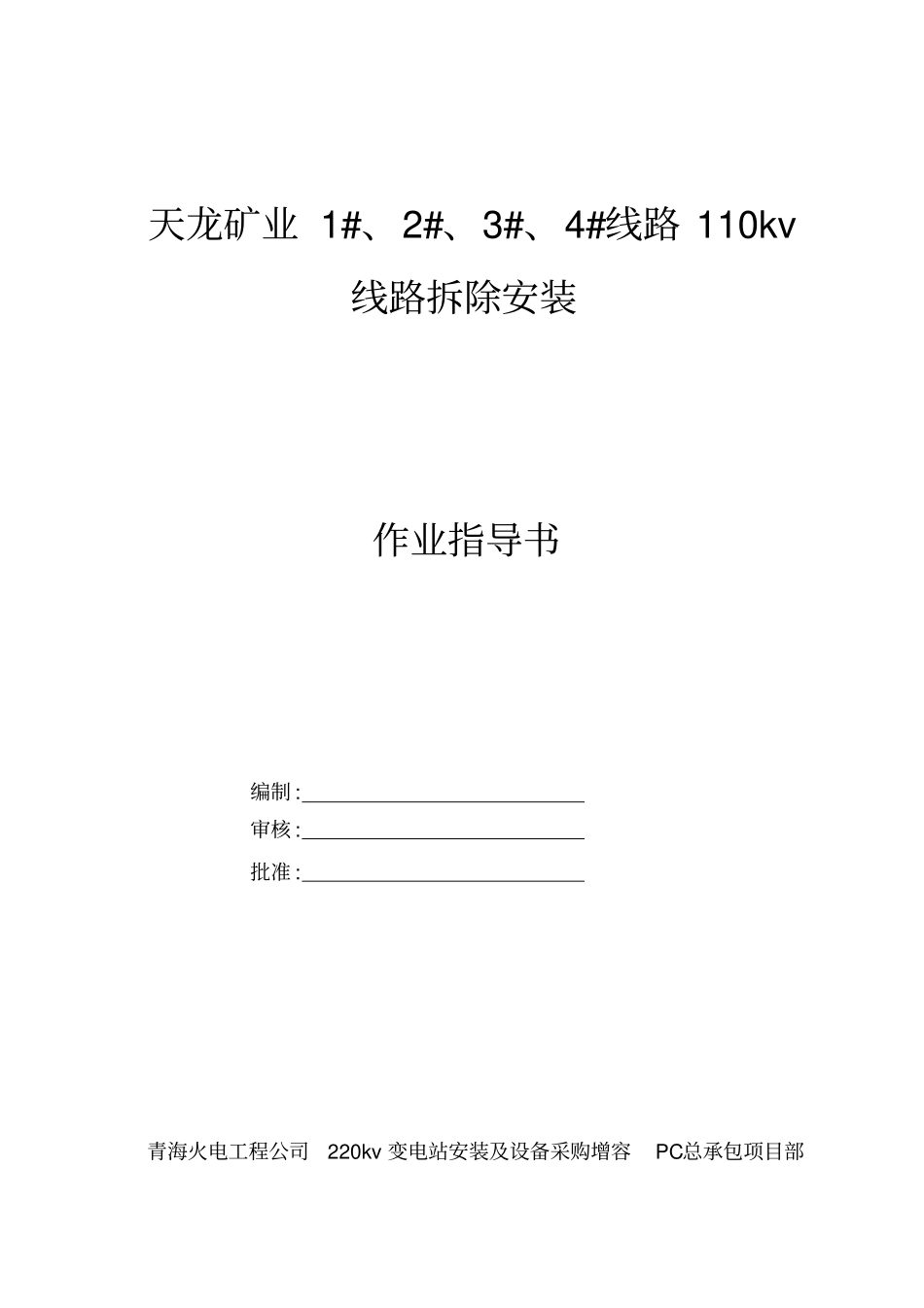

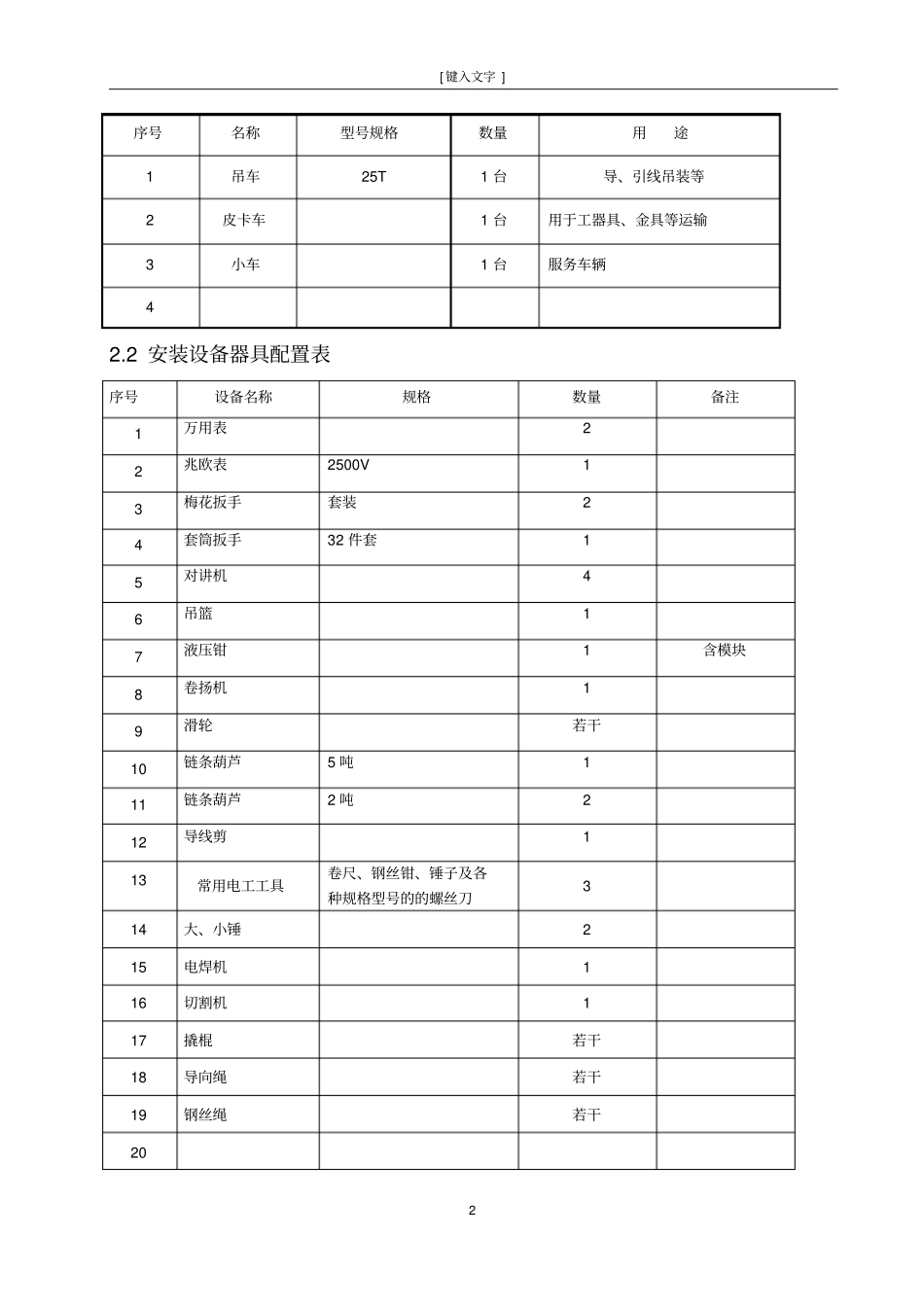

天龙矿业1#、2#、3#、4#线路110kv线路拆除安装作业指导书编制:审核:批准:青海火电工程公司220kv变电站安装及设备采购增容PC总承包项目部[键入文字]1一、线路拆除、安装施工作业概述及范围1.1施工作业概述将110kV整流站至110kV开关站2回线路原导线2×LGJ-400/35型钢芯铝绞线更换为2×LGJ-630/45型钢芯铝绞线。采用原线路铁塔，对铁塔进行校验。将110kV整流站至220kV变电站1回线路原导线2×LGJ-400/35型钢芯铝绞线更换为2×LGJ-630/45型钢芯铝绞线。采用原线路铁塔，对铁塔进行校验。将110kV整流站至110kV开关站1回线路拆除，新回路改接至220kV变电站，新建一基铁塔SDJ-21，导线采用2×LGJ-630/45型钢芯铝绞线，地线采用GJ-80。以上包含金具进线更换。1.2项目施工作业范围新疆天龙矿业股份有限公司天龙矿业220KV变电站110kV整流站线路廊道；天龙矿业110KV开关站至110kV整流站线路廊道。1.3编写依据1）GB50233－2005《110－500KV架空送电线路施工及验收规范》；2）DL5009.2-2004《电力建设安全工作规程》；3）Q/DSG11105-2008《南方电网工程施工工艺控制规范》；4）《电气装置安装工程接地装置施工及验收规范》GB50169—2006；5）新疆电力设计院有限公司设计的线路图纸；6）产品出厂文件。二、施工作业前准备2.1运输工具车及服务车辆配置表[键入文字]2序号名称型号规格数量用途1吊车25T1台导、引线吊装等2皮卡车1台用于工器具、金具等运输3小车1台服务车辆42.2安装设备器具配置表序号设备名称规格数量备注1万用表22兆欧表2500V13梅花扳手套装24套筒扳手32件套15对讲机46吊篮17液压钳1含模块8卷扬机19滑轮若干10链条葫芦5吨111链条葫芦2吨212导线剪113常用电工工具卷尺、钢丝钳、锤子及各种规格型号的的螺丝刀314大、小锤215电焊机116切割机117撬棍若干18导向绳若干19钢丝绳若干20[键入文字]32.3技术准备2.3.1施工图纸（线路部分）全部到齐并经过专业、系统图纸会审，会审后做《图纸会审记录》并签名。2.3.2《天龙矿业1号、2号、3号线路110kv线路拆除安装安装作业指导书》已报审，并进行技术、质量、安全和环境交底，所有参加施工人员接受交底并签名。2.3.3作业人员经过专业培训并持相应专业和相应技术等级证书上岗,特种作业人员应持有特种作业操作证。2.3.4作业人员熟悉安装图纸、施工流程、作业内容及安装注意事项，同时了解总平面布置图。2.3.5作业人员熟悉现场作业环境。三、人员配置序号职务人数职责1经理1负责本次线路拆除、安装等的作业指导符合要求；主持本次线路拆除、安装等的全部工作；确保现场具备完善的安全、文明施工条件；组织实施，保证安装进度和安全；确保线路拆除、安装的施工质量符合验收要求；全面协调施工前准备、以及线路拆除、安装安装的相关工作。2安全员1负责施工前的安全交底；现场文明、安全施工的工作落实；严格及时纠正“三违”错误；对现场安全施工进行监护。3起重指挥1负责线路拆除、安装前施工准备工作的检查落实；负责线路拆除、安装工作的实施。合理、科学、规范地进行指挥。4驾驶员1负责使用车辆的检查准备；负责车辆安全要求符合运输要求；服从经理的统一调度；保证运输货物的运输安全要求。5技术员1负责安装所使用的工器具处于完好状态；负责线路拆除、[键入文字]4安装的工作指导；负责线路拆除、安装工作符合安全；服从领导的统一调度、指挥。6安装辅助工6负责做好线路拆除、安装前的相关准备工作；负责线路拆除、安装的辅助性工作；服从领导的统一调度、指挥。7四、线路施工作业方案及方法4.1施工作业流程图4.2作业方法步骤4.2.1停电、验电、挂设接地线①、首先向主管部门提出110kV1#、2#、3#线停电计划申请，批复后派专人联系停电、办理工作票事宜。②接到停电工作命令票后，请升压站相关人员做好安措，经检查无误后，开始验电。用检验合格的同等电压等级的验电器对110kV1#、2#、3#线逐相进行验电，确认线路无电压后，按工作票要求装设接地线，挂接地线的顺序为：先挂接地端，后挂导线端。③在规定的区域内装设安全围栏，留有安全通道，挂好警示牌，并交代所有人活动范围不得超出该区域。拆除旧线，放新线附件安装验电、挂设接地线拆除保护、...
