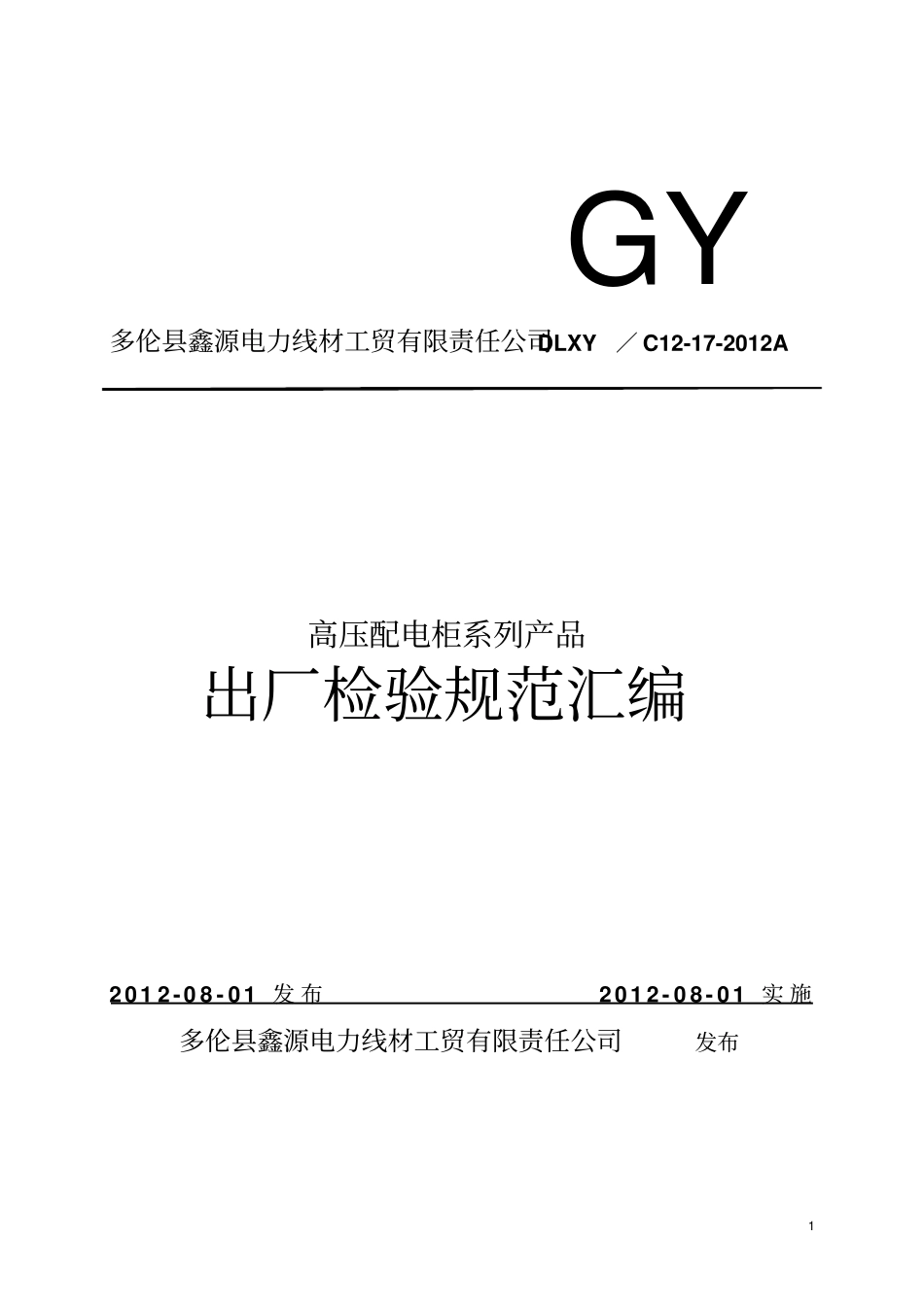

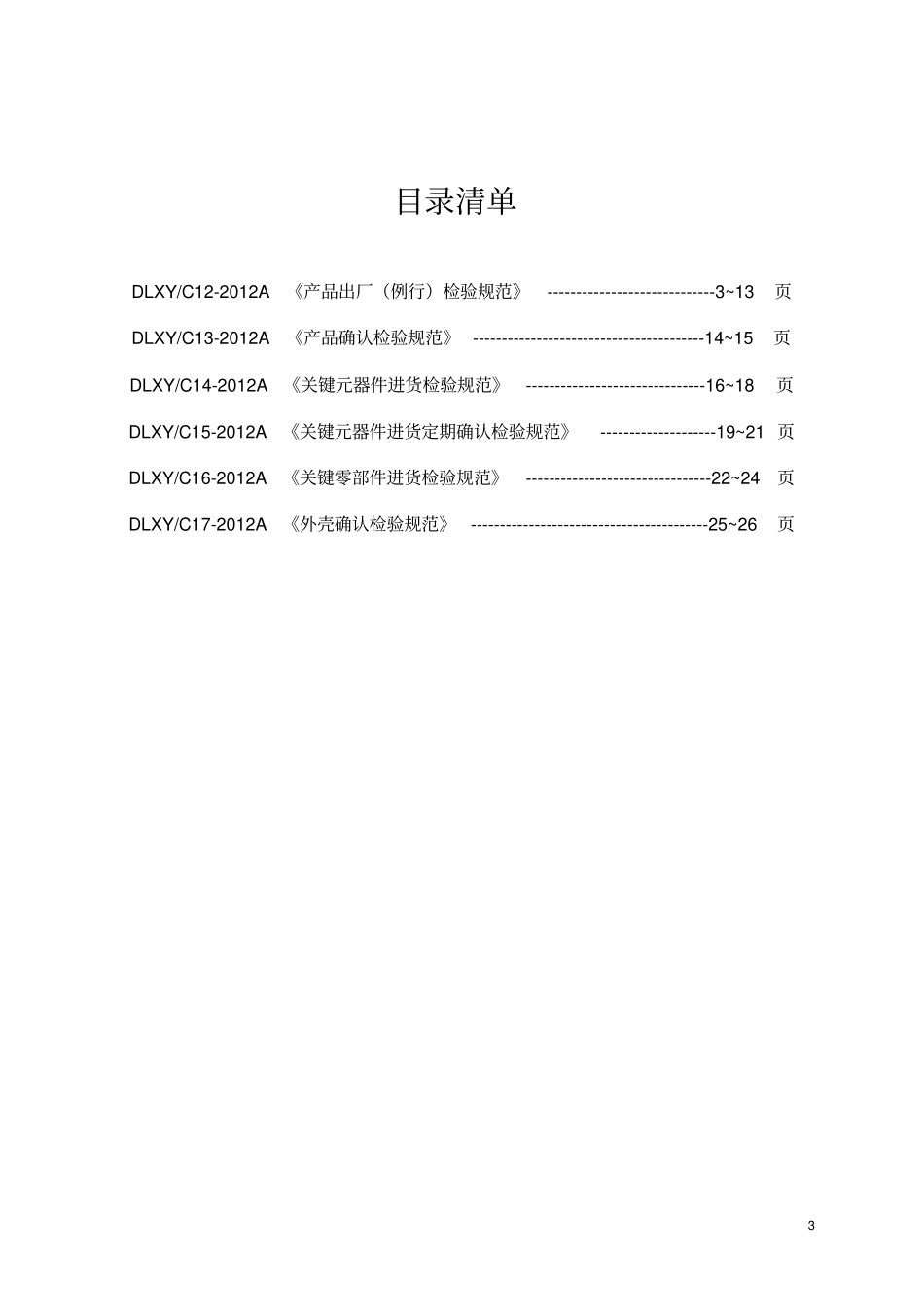

1GY多伦县鑫源电力线材工贸有限责任公司DLXY/C12-17-2012A高压配电柜系列产品出厂检验规范汇编2012-08-01发布2012-08-01实施多伦县鑫源电力线材工贸有限责任公司发布2高压配电柜系列产品出厂检验规范汇编(文件编号:DLXY/C12-17-2012A)编制审核批准受控状态分发号持有者多伦县鑫源电力线材工贸有限责任公司二○一二年八月一日3目录清单DLXY/C12-2012A《产品出厂(例行)检验规范》-----------------------------3~13页DLXY/C13-2012A《产品确认检验规范》----------------------------------------14~15页DLXY/C14-2012A《关键元器件进货检验规范》-------------------------------16~18页DLXY/C15-2012A《关键元器件进货定期确认检验规范》--------------------19~21页DLXY/C16-2012A《关键零部件进货检验规范》--------------------------------22~24页DLXY/C17-2012A《外壳确认检验规范》-----------------------------------------25~26页4DLXY/C12-2012A产品出厂(例行)检验规范KYN28-12(Z)户内可移开型铠装式金属封闭开关设备1前言本规范依据GB3906-2005《3~35KV交流金属封闭开关设备》第8章出厂试验和DL1/T404-1997《户内高压开关柜订货技术条件》第9章出厂试验》。CQC/RY141-2003《自愿性产品认证特殊要求—高压开关及设备》中附件3高压开关设备工厂质量控制检测要求中第4章交流金属封闭开关设备,结合设备企业标准而制定的。本规则仅适用于KYN28-12(2)户内带有可移开部件铠装式金属封闭开关设备(以下简称设备)。本规范中机械特性,机械操作检验项目是按主回路开关采用真空断路器而制定的,若采用其他开关如接触器,负荷开关—熔断器组合电器,则该项目检验规范内容应另行制定。使用本规范时应与产品订货合同中一次接线方案(含设备排列图)电路图、原件明细表、设备内所装的电器元件的安装使用说明书,设备的企业标准,设备定型设计总装图,本企业制定的《母5线绝缘导线选择规范》、《母线制作与安装》、《辅助∕控制电路绝缘导线配置与安装》工艺守则一并使用。设备的母线制作与安装,列为关键工序在过程中应加以控制。设备柜体、结构件加工质量、外观应在零部件或外购件检验时进行。本规范仅对重要的或因在总装过程中受影响的项目作检查,其余项目有怀疑时进行附件检查。2检验规则每台(或运输单元)装配接线完工后均应进行下列项目检查:a)排列:b)一次配线连接;c)电器元件选择与安装;d)柜体结构设计;e)接地;f)电气间隙爬电比距、爬电距离;g)辅助控制设备;h)隔离插头、接地开关;i)外观;j)铭牌、模拟母线;k)主回路工频耐压;l)辅助控制回路工频耐压;m)主回路电阻值;n)辅助电路通电试验;o)可移开部件、接地开关机械操作及防误操作联锁检查;p)开关机械操作;q)开关机械特性。出厂检验项目若有一项不符合要求,则判该设备不合格;出厂不合格的设备允许返工,直至合格为止。出厂检验合格后,质检部门才能签发合格证,无产品合格证的设备不允许出厂。3出厂检验用主要试验设备3.1操作试验电源操作试验电源应有足够的容量,空载电压与操作电源之差对操作电压之比不超过25%。采用整流电源时,电源电压的均方根纹波因素不得超过10%推荐采用三相全波整流。3.1.1合闸操作电源a)直流合闸操作电源:0~300V可调;b)交流合闸操作电源:0~450V可调。3.1.2分闸操作电源a)直流分闸操作电源:0~300V可调;b)交流分闸操作电源:0~500V可调。3.1.3辅助电路操作电源a)直流操作电源:0~250V可调;b)交流操作电源:0~400V可调。3.1.4交流低压大电流电源输出电压不大于24V,输出电流0~1500A可调。3.2耐压试验设备3.2.1主回路工频耐压试验机0~50KV可调,测量值误差不大于±3%,高压测短路电流不大于0.1A。3.2.2辅助控制电路工频耐压试验机60~3KV可调,测量误差不大于±3%,高压测短路电流不大于0.2A。3.3机械特性、机械操作试验设备高压开关机械特性测量仪程序控制设备3.4主回路电阻测量仪输出电流不大于100A;测量范围0~1999兆欧,测量误差±1%。3.5外壳防护等级测量检具a)试球:Ф12.5㎜b)试棒:Ф12㎜长80㎜,Ф2.5㎜长100㎜,Ф1㎜长100㎜。3.6通用量具游标卡尺...
