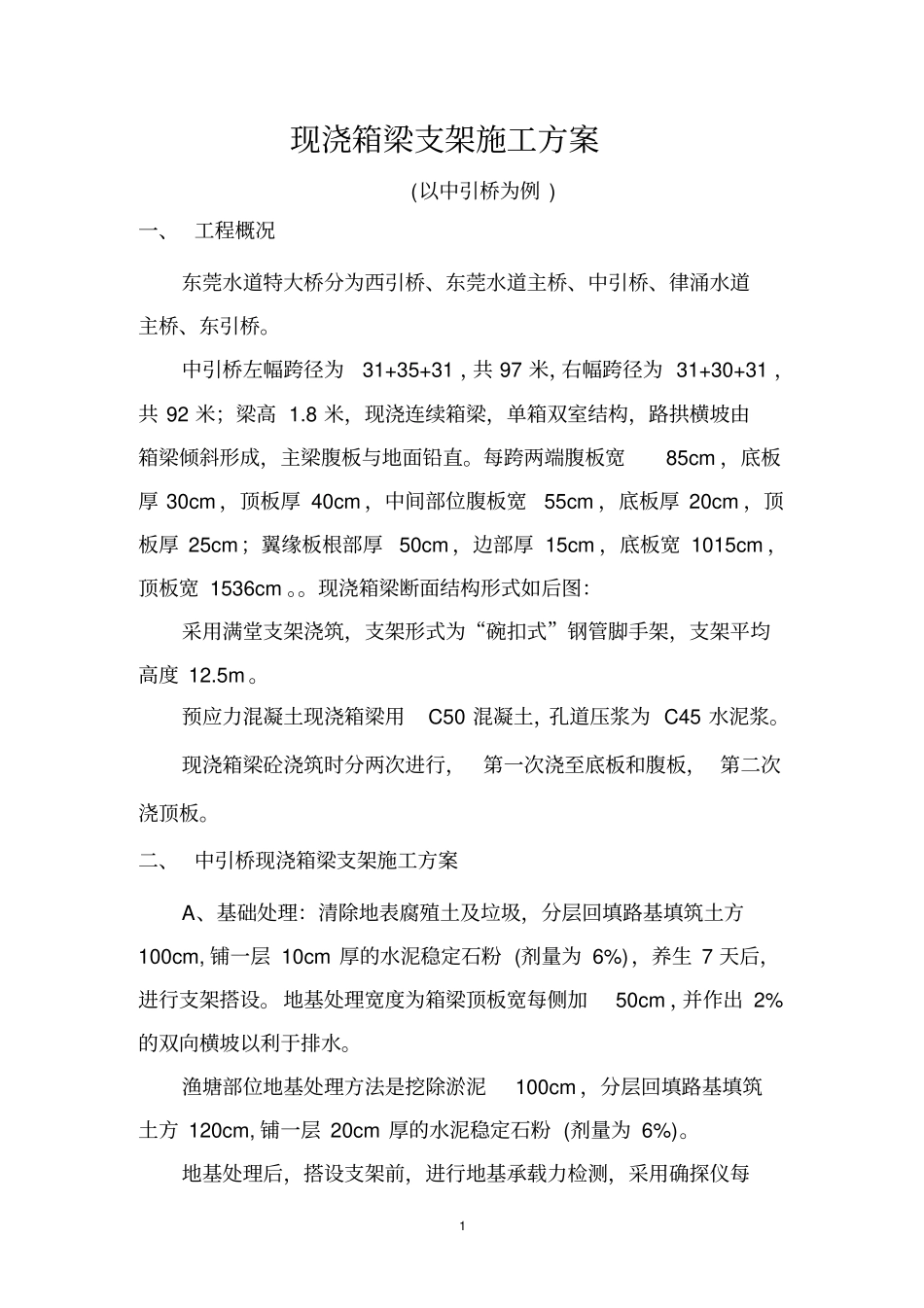

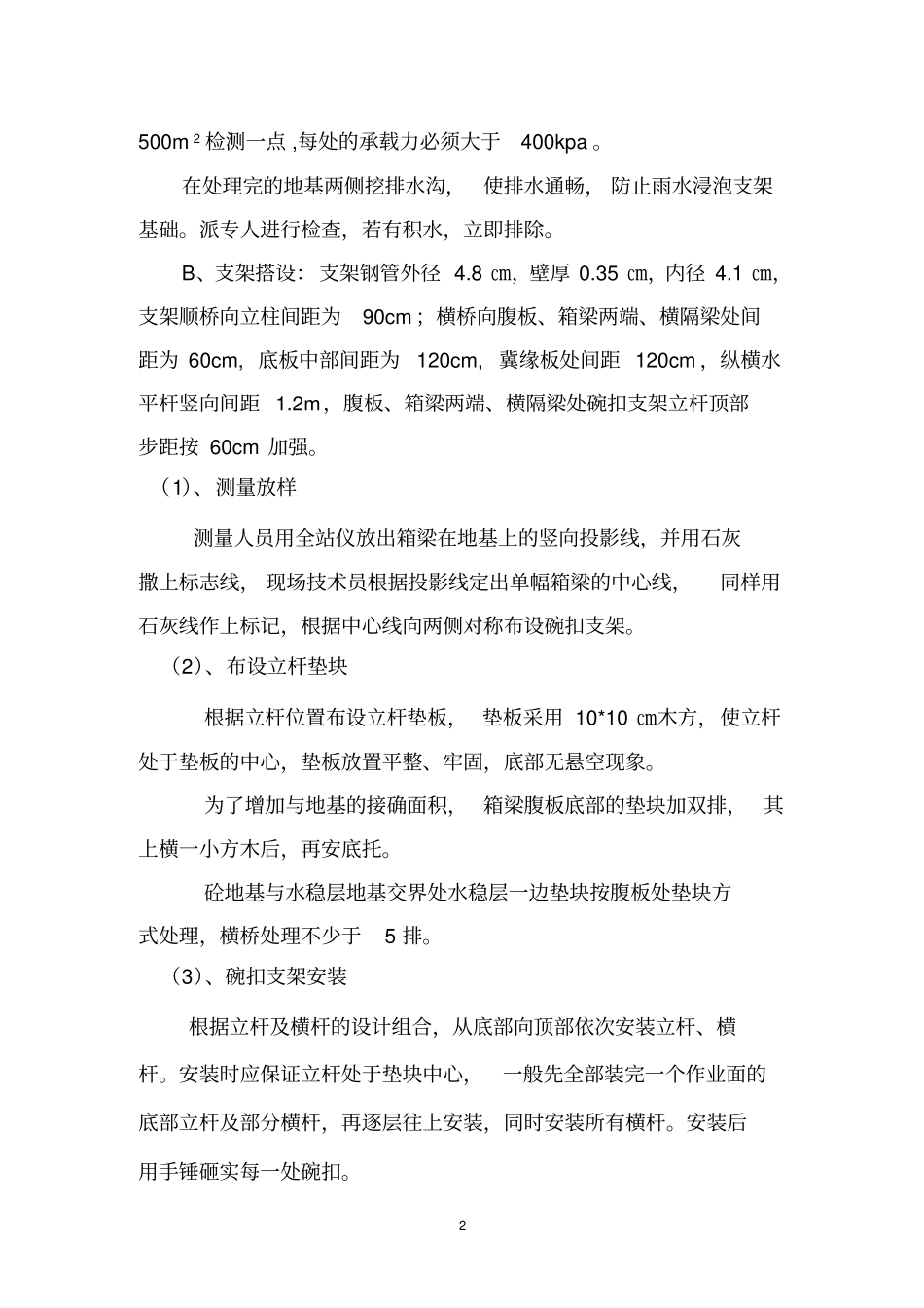

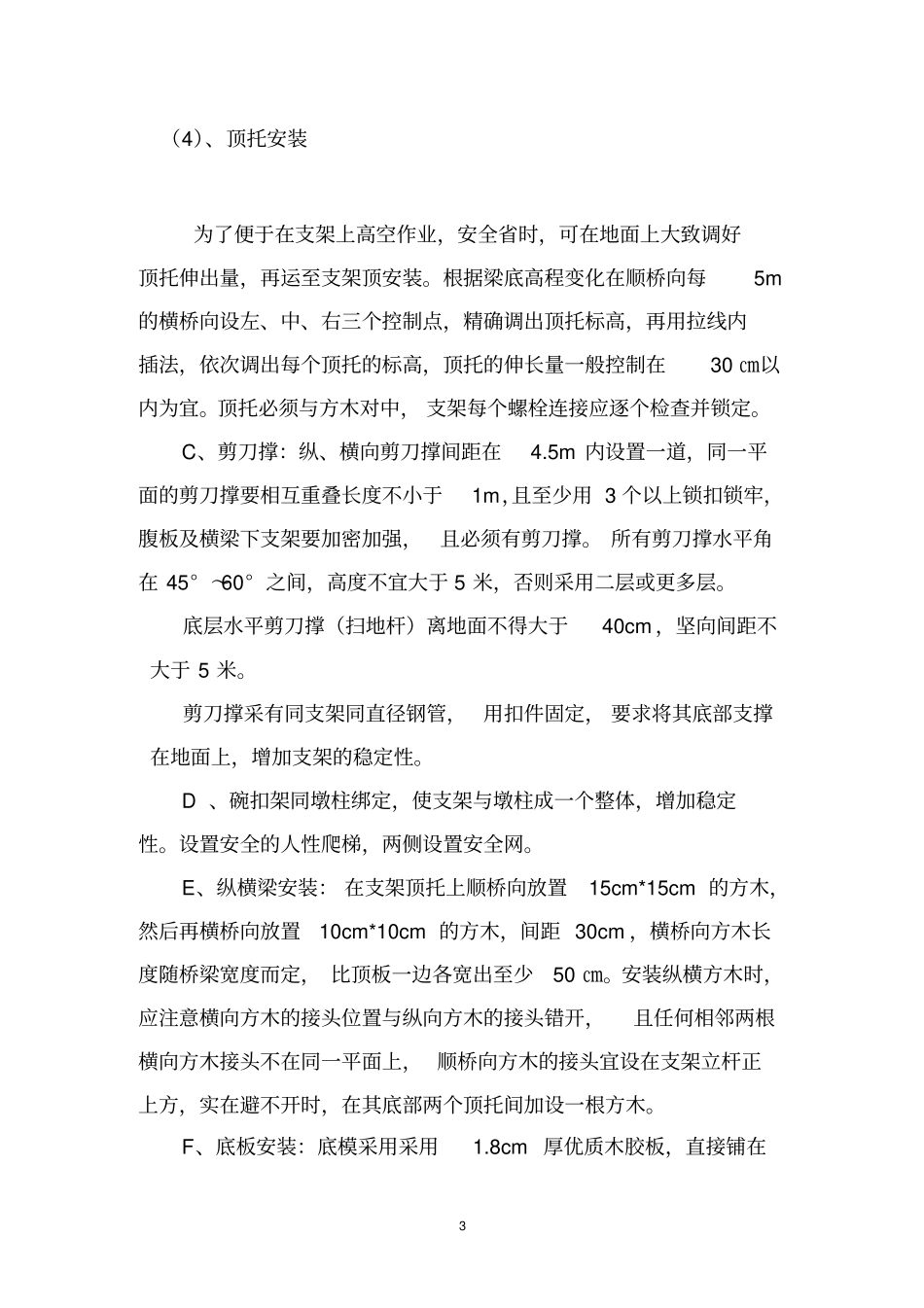

1现浇箱梁支架施工方案(以中引桥为例)一、工程概况东莞水道特大桥分为西引桥、东莞水道主桥、中引桥、律涌水道主桥、东引桥。中引桥左幅跨径为31+35+31，共97米，右幅跨径为31+30+31，共92米；梁高1.8米，现浇连续箱梁，单箱双室结构，路拱横坡由箱梁倾斜形成，主梁腹板与地面铅直。每跨两端腹板宽85cm，底板厚30cm，顶板厚40cm，中间部位腹板宽55cm，底板厚20cm，顶板厚25cm；翼缘板根部厚50cm，边部厚15cm，底板宽1015cm，顶板宽1536cm。。现浇箱梁断面结构形式如后图：采用满堂支架浇筑，支架形式为“碗扣式”钢管脚手架，支架平均高度12.5m。预应力混凝土现浇箱梁用C50混凝土，孔道压浆为C45水泥浆。现浇箱梁砼浇筑时分两次进行，第一次浇至底板和腹板，第二次浇顶板。二、中引桥现浇箱梁支架施工方案A、基础处理：清除地表腐殖土及垃圾，分层回填路基填筑土方100cm,铺一层10cm厚的水泥稳定石粉(剂量为6%)，养生7天后，进行支架搭设。地基处理宽度为箱梁顶板宽每侧加50cm，并作出2%的双向横坡以利于排水。渔塘部位地基处理方法是挖除淤泥100cm，分层回填路基填筑土方120cm,铺一层20cm厚的水泥稳定石粉(剂量为6%)。地基处理后，搭设支架前，进行地基承载力检测，采用确探仪每2500m2检测一点,每处的承载力必须大于400kpa。在处理完的地基两侧挖排水沟，使排水通畅，防止雨水浸泡支架基础。派专人进行检查，若有积水，立即排除。B、支架搭设：支架钢管外径4.8㎝，壁厚0.35㎝，内径4.1㎝，支架顺桥向立柱间距为90cm；横桥向腹板、箱梁两端、横隔梁处间距为60cm,底板中部间距为120cm,冀缘板处间距120cm，纵横水平杆竖向间距1.2m，腹板、箱梁两端、横隔梁处碗扣支架立杆顶部步距按60cm加强。（1）、测量放样测量人员用全站仪放出箱梁在地基上的竖向投影线，并用石灰撒上标志线，现场技术员根据投影线定出单幅箱梁的中心线，同样用石灰线作上标记，根据中心线向两侧对称布设碗扣支架。（2）、布设立杆垫块根据立杆位置布设立杆垫板，垫板采用10*10㎝木方，使立杆处于垫板的中心，垫板放置平整、牢固，底部无悬空现象。为了增加与地基的接确面积，箱梁腹板底部的垫块加双排，其上横一小方木后，再安底托。砼地基与水稳层地基交界处水稳层一边垫块按腹板处垫块方式处理，横桥处理不少于5排。（3）、碗扣支架安装根据立杆及横杆的设计组合，从底部向顶部依次安装立杆、横杆。安装时应保证立杆处于垫块中心，一般先全部装完一个作业面的底部立杆及部分横杆，再逐层往上安装，同时安装所有横杆。安装后用手锤砸实每一处碗扣。3（4）、顶托安装为了便于在支架上高空作业，安全省时，可在地面上大致调好顶托伸出量，再运至支架顶安装。根据梁底高程变化在顺桥向每5m的横桥向设左、中、右三个控制点，精确调出顶托标高，再用拉线内插法，依次调出每个顶托的标高，顶托的伸长量一般控制在30㎝以内为宜。顶托必须与方木对中，支架每个螺栓连接应逐个检查并锁定。C、剪刀撑：纵、横向剪刀撑间距在4.5m内设置一道，同一平面的剪刀撑要相互重叠长度不小于1m，且至少用3个以上锁扣锁牢，腹板及横梁下支架要加密加强，且必须有剪刀撑。所有剪刀撑水平角在45°～60°之间，高度不宜大于5米，否则采用二层或更多层。底层水平剪刀撑（扫地杆）离地面不得大于40cm，坚向间距不大于5米。剪刀撑采有同支架同直径钢管，用扣件固定，要求将其底部支撑在地面上，增加支架的稳定性。D、碗扣架同墩柱绑定，使支架与墩柱成一个整体，增加稳定性。设置安全的人性爬梯，两侧设置安全网。E、纵横梁安装：在支架顶托上顺桥向放置15cm*15cm的方木，然后再横桥向放置10cm*10cm的方木，间距30cm，横桥向方木长度随桥梁宽度而定，比顶板一边各宽出至少50㎝。安装纵横方木时，应注意横向方木的接头位置与纵向方木的接头错开，且任何相邻两根横向方木接头不在同一平面上，顺桥向方木的接头宜设在支架立杆正上方，实在避不开时，在其底部两个顶托间加设一根方木。F、底板安装：底模采用采用1.8cm厚优质木胶板，直接铺在410cm*10cm方木上；根据测量放样定出箱梁底部边缘线，并弹上墨线，然后安装底模板。底模板按设计图纸上规...
