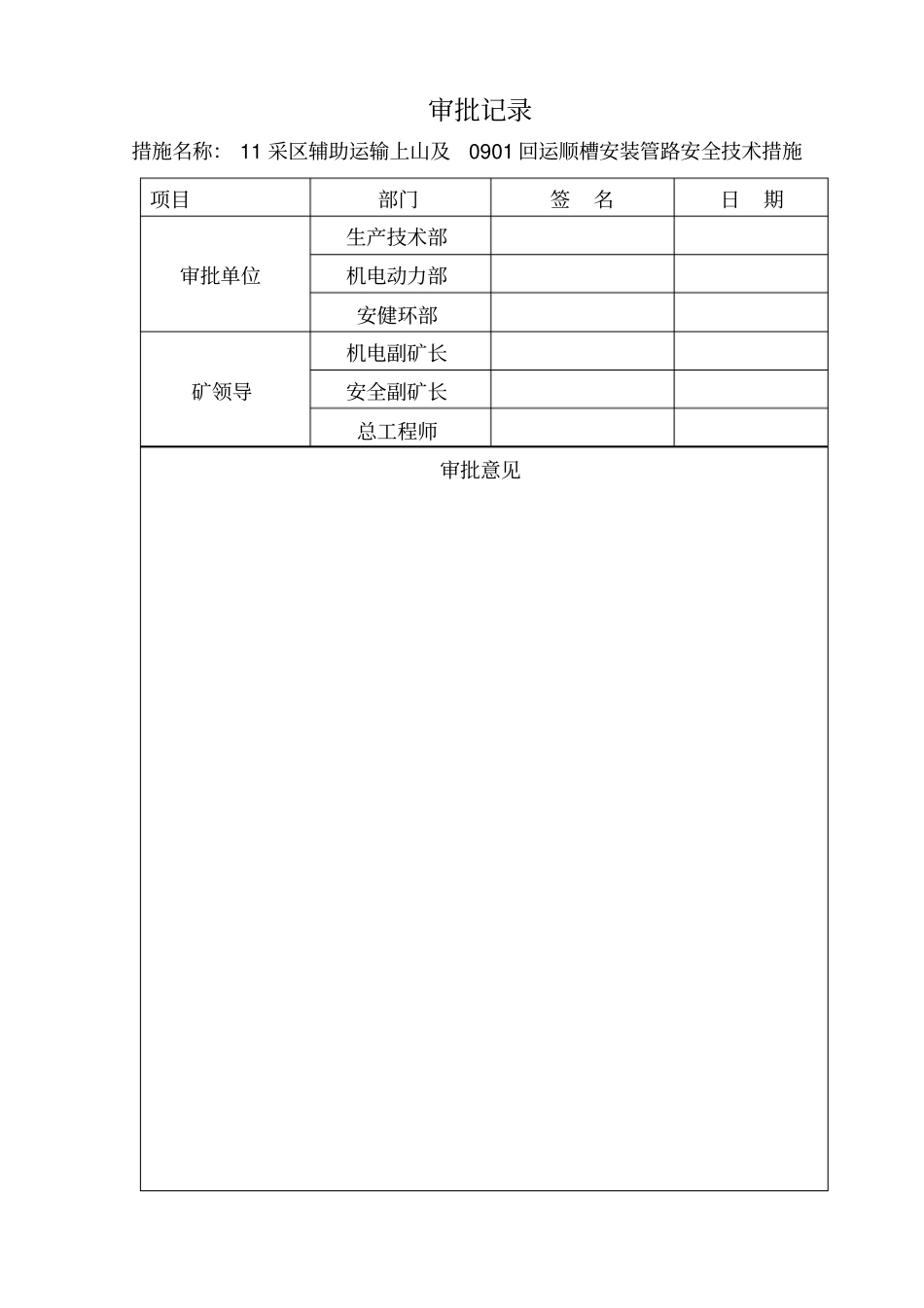

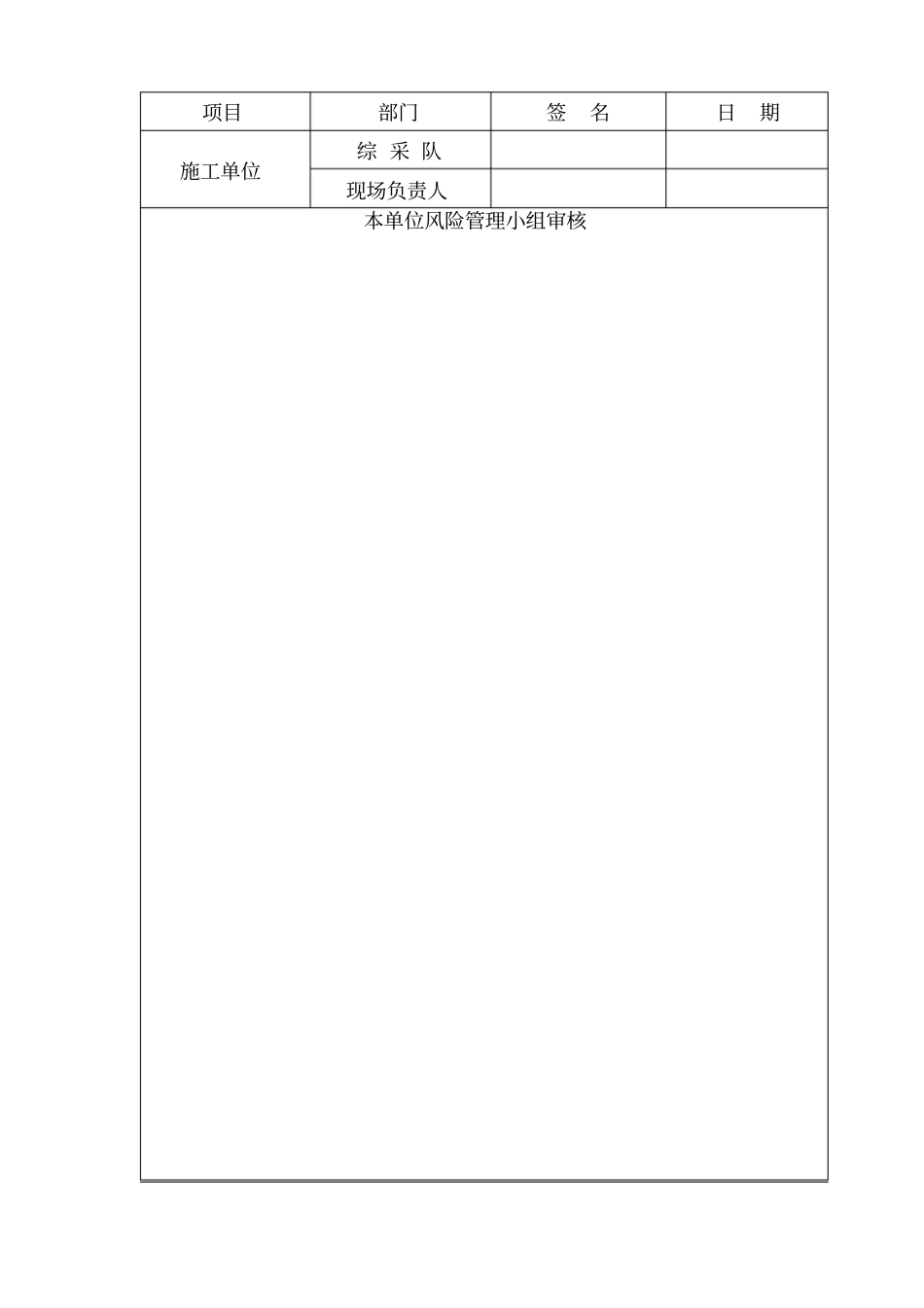

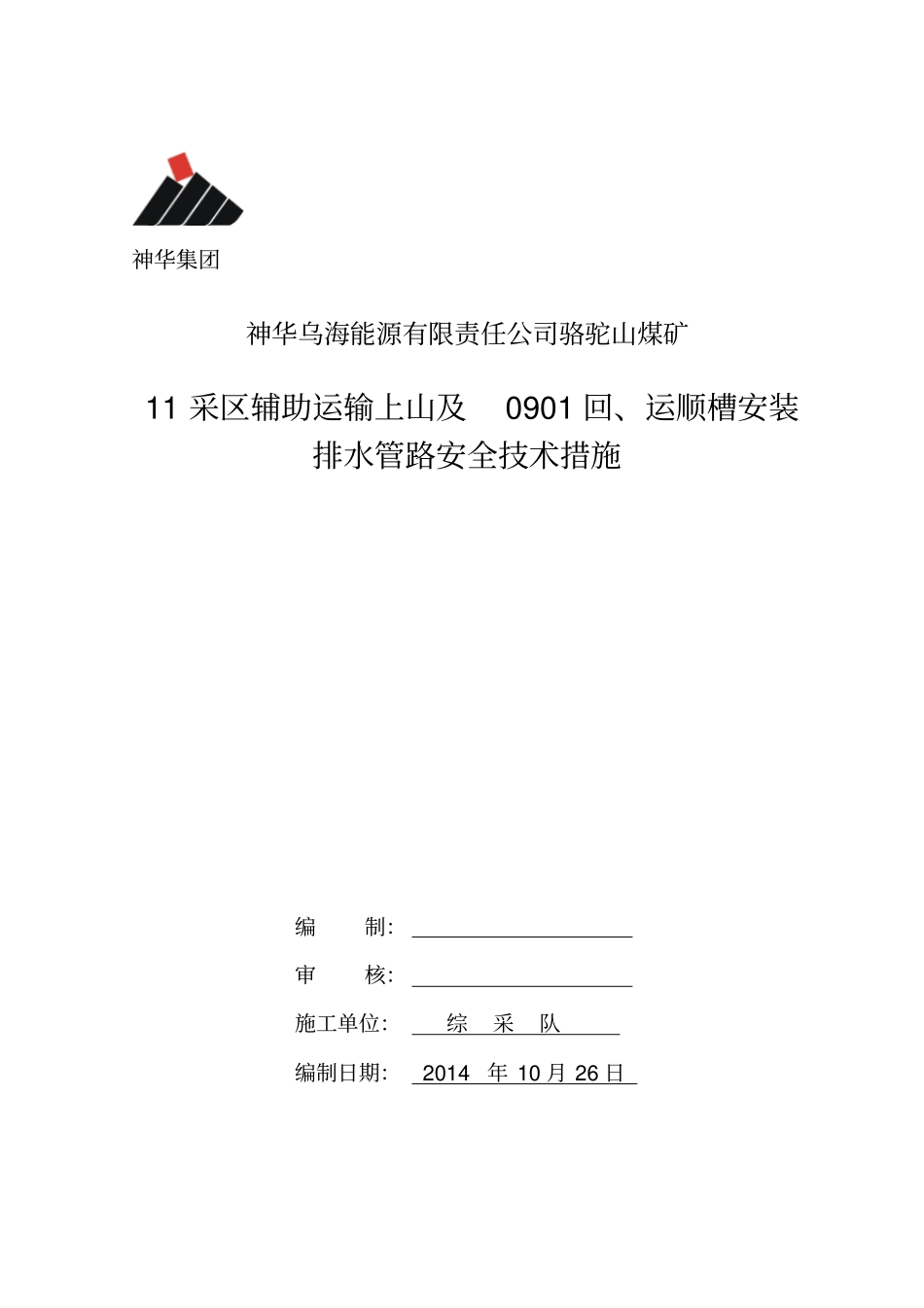

神华集团神华乌海能源有限责任公司骆驼山煤矿11采区辅助运输上山及0901回、运顺槽安装排水管路安全技术措施编制：审核：施工单位：综采队编制日期：2014年10月26日项目部门签名日期施工单位综采队现场负责人本单位风险管理小组审核审批记录措施名称：11采区辅助运输上山及0901回运顺槽安装管路安全技术措施项目部门签名日期审批单位生产技术部机电动力部安健环部矿领导机电副矿长安全副矿长总工程师审批意见11采区辅助运输上山及0901回运安装排水管路安全技术措施根据我矿的工作安排，需要从0901回风顺槽、0901运输顺槽及11采区辅助运输上山各安装一趟排水管路，现由我单位负责管路的下运及安装工作，为确保运输、安装工作的顺利进行，特编制如下安全技术措施：一、工程概况：1、从露天库挑选完好的159管抬本单位库房除锈涂漆。2、装车下运至920大巷，人工抬到安装点。3、打眼上管路安装托架。4、11采区辅助运输上山安装Ф159管路410米；0901回风顺槽安装DN80管路300米；0901运输顺槽安装DN80管路800米。二、计划作业开始、完工时间：2014年10月28日至11月5日三、作业地点：11采区辅助运输上山、0901回风顺槽、0901运输顺槽。四、参加人员及分工情况：项目负责：王长安安全负责：现场负责人现场负责：高嵘曲治国技术部门：机电动力部作业班组：早班五、施工前的准备工作1、认真审阅设计图纸，核实管路的安装标准。2、组织所有施工人员熟悉图纸及安装内容，学习管路的安装措施，使所有施工人员在工作中认真执行本安全技术措施的有关规定。3、准备好施工所需的各种施工工具及材料。4、做好施工现场具备施工所需的所有条件。5、管路装车运至安装点，螺丝、金属垫等小部件装袋人工运输保护。六、工具及材料准备序号名称规格型号单位数量备注1帮锚机台12钻杆2m根63金属锚杆M16×1.5m根2005树脂药卷Φ23×350(mm)卷5006钢丝绳12.5mm米1007梅花扳手个48螺丝M20×110mm套2100七、施工工艺、工序、技术参数（一）装车、运输：1、地面装车前必须对管路进行仔细挑选，确保完好后人工装车。2、装车严禁超宽、超高，捆绑牢固可靠。3、管路使用架子车装车，一车不得超过15根。4、管路运至9煤大巷卸车人工抬到安装点进行安装。（二）管路安装1、0901回风顺槽管路安设在皮带侧，安装前打设管路吊挂锚杆，锚杆间距4m，高度距底板2.1m，管路使用50×50mm角铁加工托架吊挂在锚杆上。2、0901运输顺槽管路安设在皮带侧，使用8#铁丝吊挂，距离皮带架0.2m。3、11采区辅助运输上山管路安装前在巷道皮带侧打设管路固定锚杆，距离皮带架0.7m处打设，锚杆间距4m，管路固定使用50×50mm角铁、14#槽钢加工托架将其固定安装。4、机电队加工管路固定托架、弯头、变头。5、0901回运顺槽水泵安装处安装变头一个；顺槽皮带机头拐弯处安装Ф159变DN80异径三通一个。6、安装前应将管接头处的杂物仔细清理，确保管接头与金属垫接触严密。7、管路接头对正，螺孔与螺栓直径应配套。连接螺栓长短一致，螺帽应在同一侧并紧固可靠。（三）施工工序：准备材料、工具→打设锚杆→安装管路固定设施→管路装车→下运→管路安装。（四）安装技术要求1、安装前检查管路完好，使用材料、工具齐全可靠。2、0901回、运顺槽水泵处管路上安装闸阀，防止停泵后造成水返流。3、管路铺设确保平直，避免有明显的弯曲。4、管路接头处必须上有金属缠绕垫。5、连接螺丝、弹簧垫、平垫齐全、紧固。八、安全技术措施（一）装卸车及运输安全措施：1、管路装卸车前现场负责人应做好各项准备工作，准备好所需材料、工具等。2、所有作业人员进入施工现场必须戴好安全帽及其它劳保用品，必须听从现场负责人的统一指挥，严禁有“三违”现象发生，按措施的有关规定进行搬运、装车。3、作业前必须将现场影响作业的障碍物及时清理，留有足够的作业空间。4、人工搬运管路时，必须步调一致，同起同放。5、管路使用Ф12.5mm的钢丝绳进行捆绑，钢丝绳严禁破股使用，捆绑不少于两道。6、车辆捆绑必须紧固可靠，不得松动，入井前详细检查车辆的捆绑及挂钩情况。7、管路严格按措施规定数量装车，确保三不超（超长、超宽、超高）。8、车辆摘挂钩时，必须由班长操作，...
