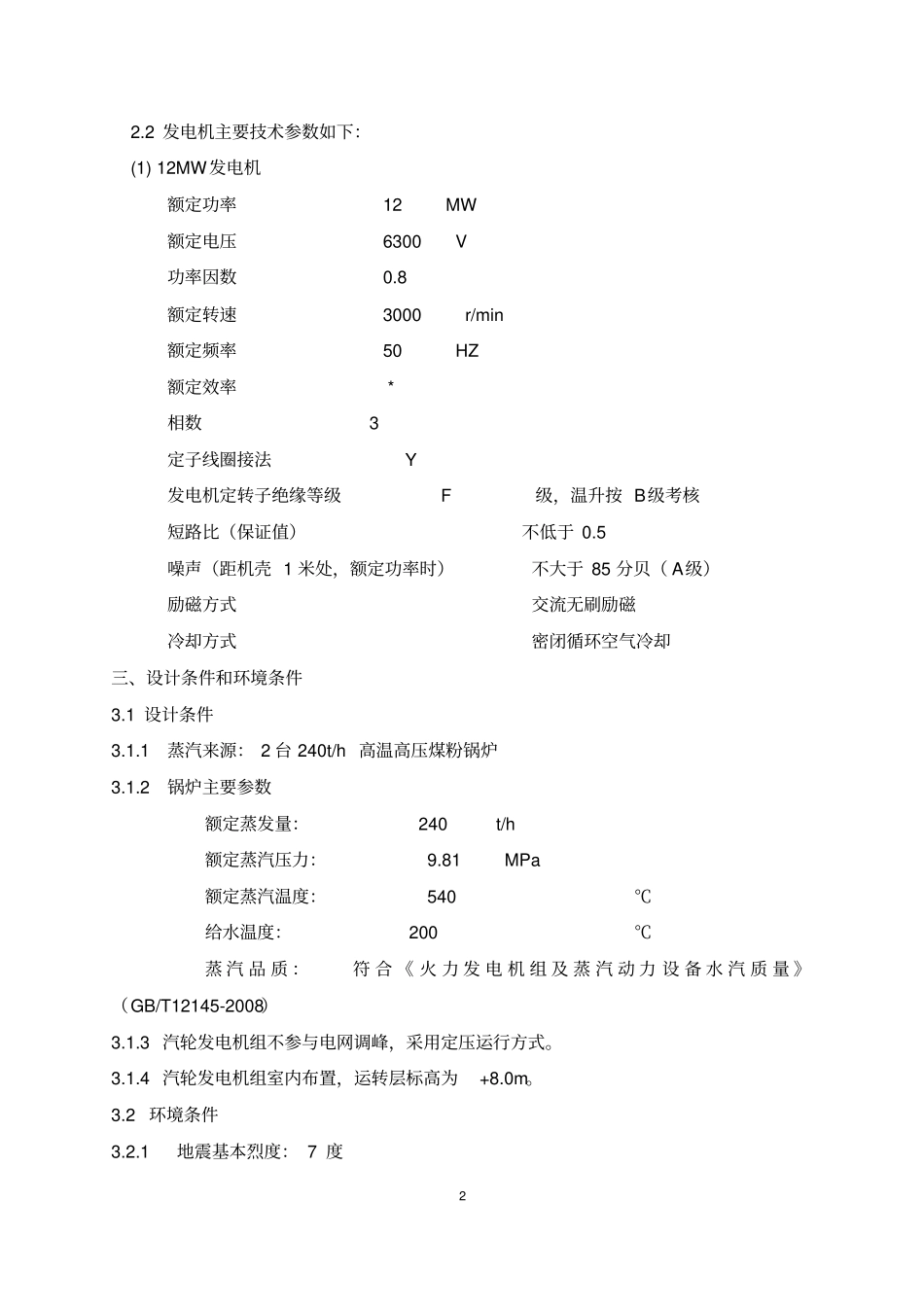

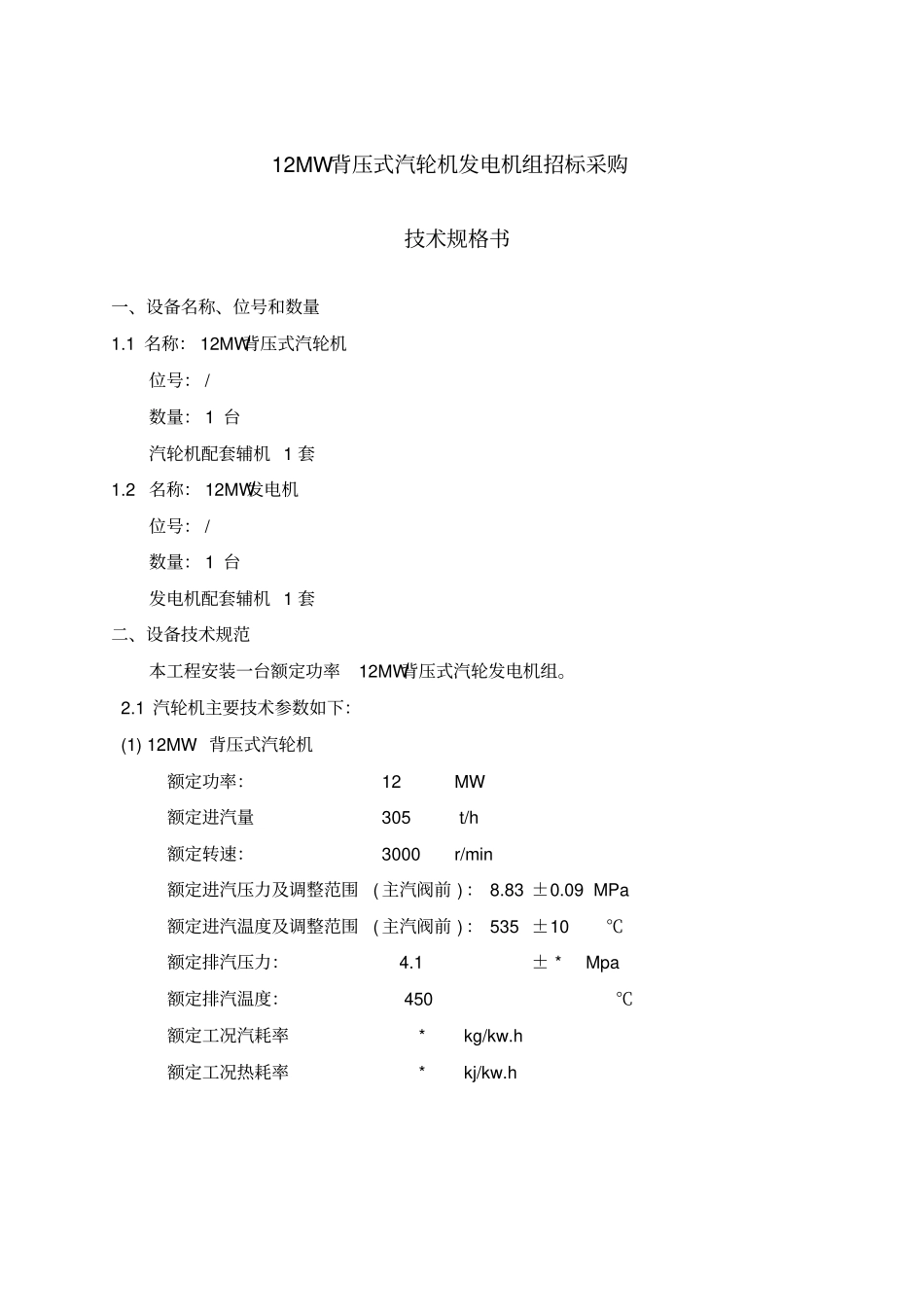

12MW背压式汽轮机发电机组招标采购技术规格书一、设备名称、位号和数量1.1名称：12MW背压式汽轮机位号：/数量：1台汽轮机配套辅机1套1.2名称：12MW发电机位号：/数量：1台发电机配套辅机1套二、设备技术规范本工程安装一台额定功率12MW背压式汽轮发电机组。2.1汽轮机主要技术参数如下：(1)12MW背压式汽轮机额定功率：12MW额定进汽量305t/h额定转速：3000r/min额定进汽压力及调整范围(主汽阀前)：8.83±0.09MPa额定进汽温度及调整范围(主汽阀前)：535±10℃额定排汽压力：4.1±*Mpa额定排汽温度：450℃额定工况汽耗率*kg/kw.h额定工况热耗率*kj/kw.h22.2发电机主要技术参数如下：(1)12MW发电机额定功率12MW额定电压6300V功率因数0.8额定转速3000r/min额定频率50HZ额定效率*相数3定子线圈接法Y发电机定转子绝缘等级F级，温升按B级考核短路比（保证值）不低于0.5噪声（距机壳1米处，额定功率时）不大于85分贝（A级）励磁方式交流无刷励磁冷却方式密闭循环空气冷却三、设计条件和环境条件3.1设计条件3.1.1蒸汽来源：2台240t/h高温高压煤粉锅炉3.1.2锅炉主要参数额定蒸发量：240t/h额定蒸汽压力：9.81MPa额定蒸汽温度：540℃给水温度：200℃蒸汽品质：符合《火力发电机组及蒸汽动力设备水汽质量》（GB/T12145-2008）3.1.3汽轮发电机组不参与电网调峰，采用定压运行方式。3.1.4汽轮发电机组室内布置，运转层标高为+8.0m。3.2环境条件3.2.1地震基本烈度：7度33.2.2厂址概况安徽淮化股份有限公司位于淮南市田家庵区西北端，距淮南市中心1.5km，距淮南市火车站2km。公司的地理位置为东经117°01ˊ，北纬32°30ˊ。本项目厂址位于安徽淮化股份有限公司厂区现有热电厂联供车间供热装置60MW汽机房内。3.2.3气象条件年平均温度15.18℃最高温度41.2℃最低温度-22.2℃夏季最高平均温度28.6℃冬季户外温度-5℃七月平均温度34.9℃一月最低平均温度-5℃冬季平均相对湿度64%夏季平均相对湿度77%历史最小相对湿度4%历史最小绝对湿度0.4%冬季平均大气压768mmHg夏季平均大气压750mmHg年平均风速2.9m/s最大风速17m/s经常风向东南风基本风压值35kg/m2年最大降雨量1428.3mm日最大降雨量130.4mm小时最大降雨量77.5mm持续最大降雨量116.6mm年平均雷雨天30年最大雷雨天52(1961年)4年最小雷雨天16(1976年)年平均蒸发量1764.2mm1月平均蒸发量53.4mm7月平均蒸发量246.8mm3.3循环冷却水条件水侧污垢系数0.0004m2℃/W溶解固形物≤20mg/L[CL-]≤300mg/L供水压力0.4MPa回水压力≥0.25MPa供水温度≤33℃回水温度≤43℃（最高）四、设计制造标准及机组技术要求4.1汽轮发电机组的设计、制造所遵循的标准和原则为：4.1.1凡按引进技术设计制造的设备，须按引进技术相应的标准如ASME，ASTM，NFPA及相应的引进公司标准规范进行设计，制造，检验。4.1.2在按引进技术标准设计制造的同时，还必须满足最新版的电力行业（包括原水电部，原能源部）相应规范，当两者有矛盾时，以电力行业标准为准。4.1.3在按引进技术标准设计制造的同时，还必须满足有关安全、环保及其它方面最新版的国家强制性标准和规程（规定）。4.1.4如果本标书中存在某些要求高于上述标准，则以本标书的要求为准。4.1.5在不与上述规定标准规范（规定）相矛盾的条件下，可以采用国家标准和行业标准。4.1.6投标方应提供设计制造的规范、规程和标准等清单。4.1.7除上述条件外，投标方设计制造的设备还应满足下列规程（但不低于）的有关规定（合同及其附件中另有规定的除外）：汽轮机主要技术标准：DL5190.2-2012《电力建设施工验收技术规范》（汽轮机篇）5SD264-1988电力部（水电部）《火力发电厂汽轮机、锅炉、汽轮发电机参数系列标准》SD270－88《汽轮发电机组通用条件》DL/T5000-2000电力部《火力发电厂设计技术规程》GB/T754-2007《发电用汽轮机参数系列》GB5578－2007《固定式发电用汽轮机技术条件》GB/T9627－1999《汽轮机组成套供应范围》GB9782－1988《汽轮机随机备品备件供应范围》GB11120－89L－TSA2011《汽轮机油》GB/T13399－2012《汽轮机安全监视装置技术条件》JB/T1329－1991《汽轮机与汽轮发电机连接尺寸》JB/T1330－1991《汽轮机发电机组中心标高与...
