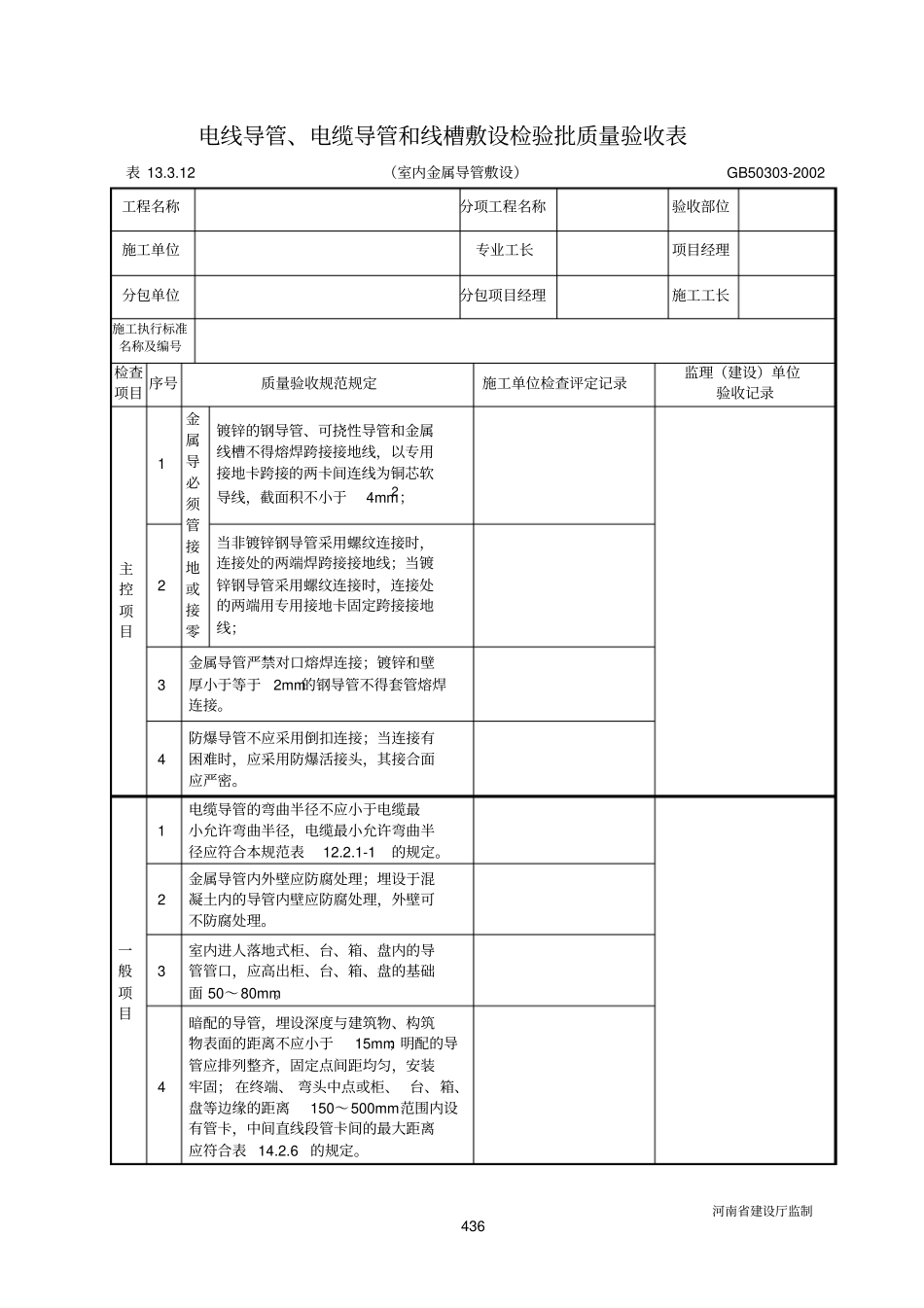

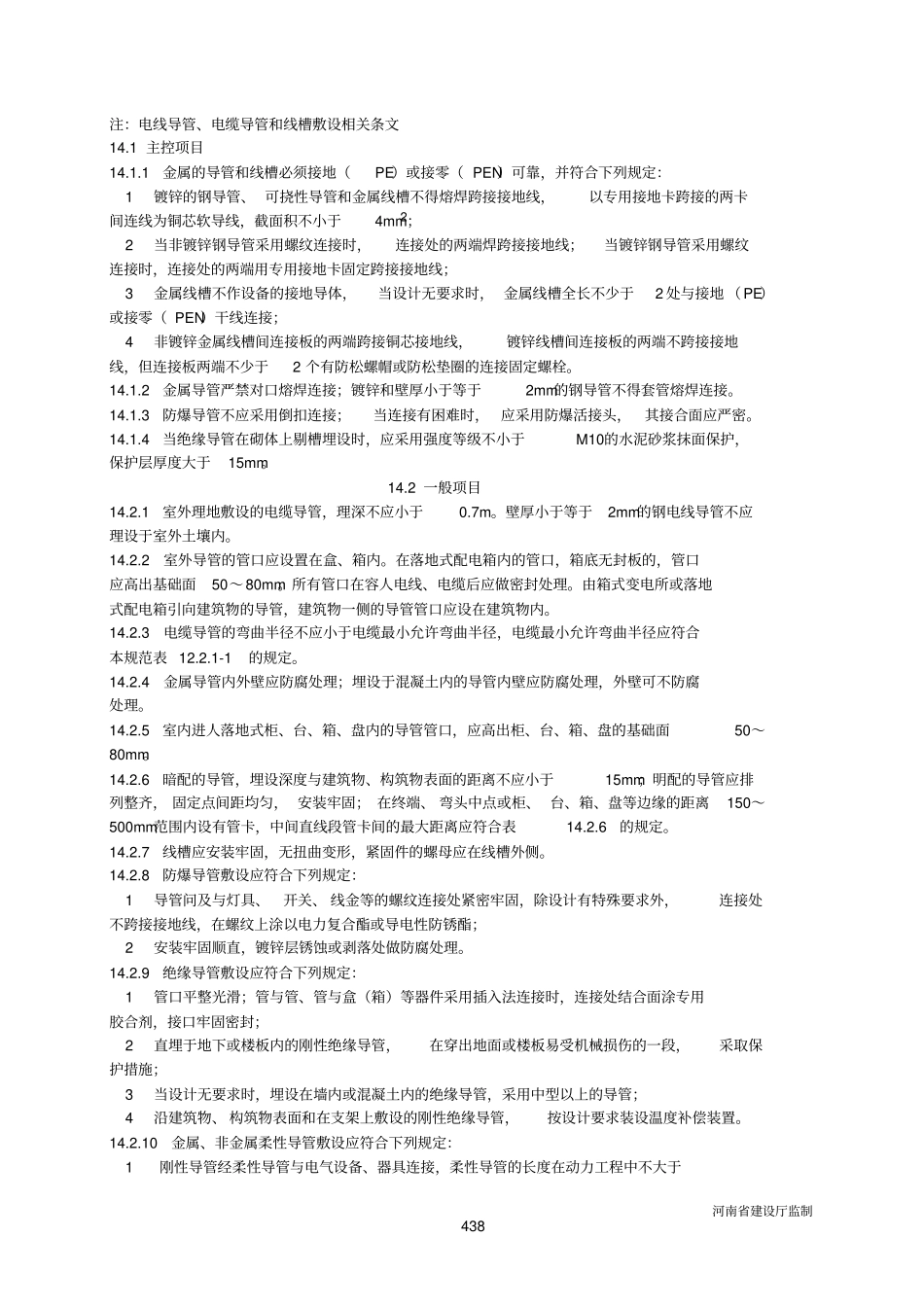

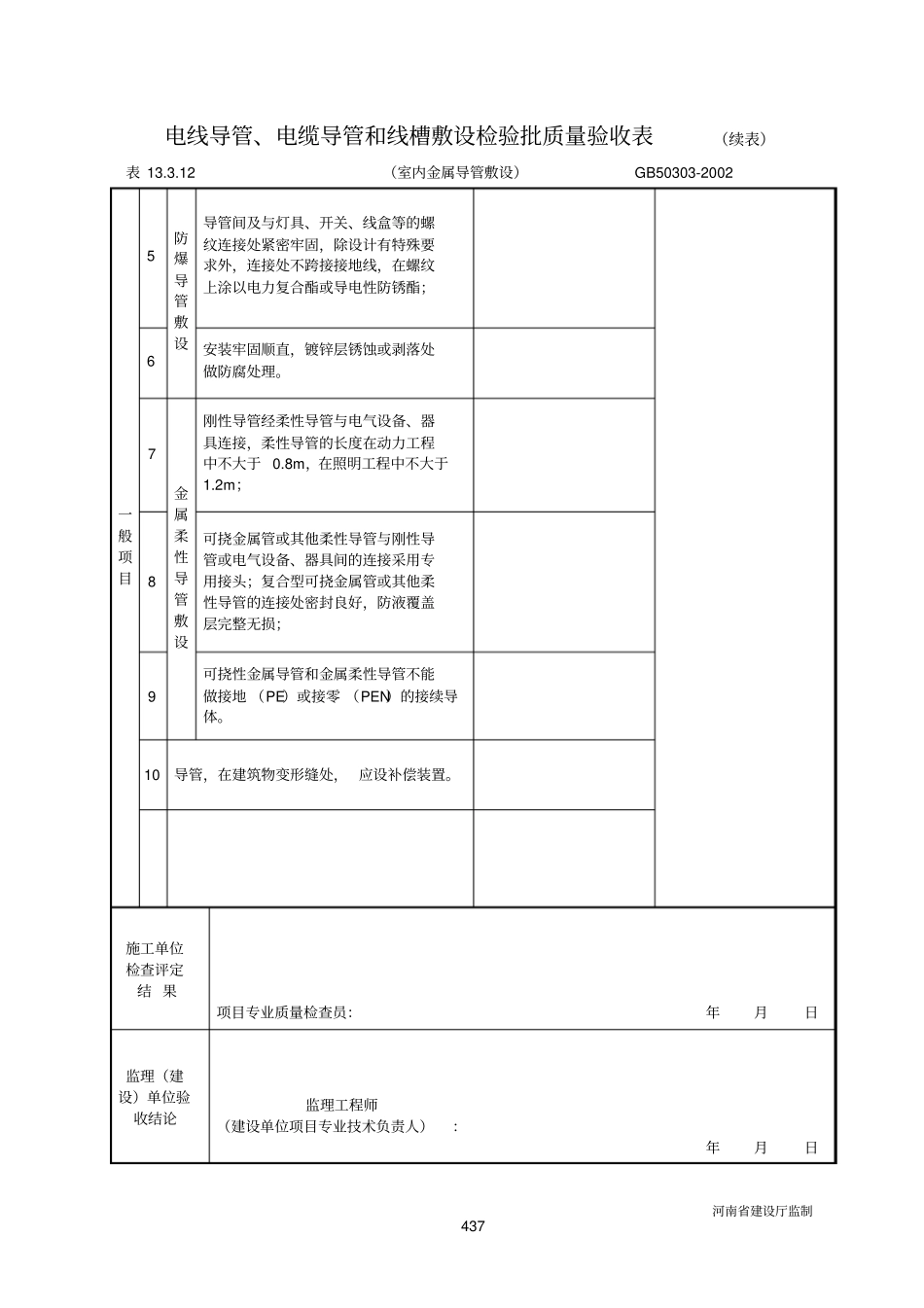

436河南省建设厅监制电线导管、电缆导管和线槽敷设检验批质量验收表表13.3.12（室内金属导管敷设）GB50303-2002工程名称分项工程名称验收部位施工单位专业工长项目经理分包单位分包项目经理施工工长施工执行标准名称及编号检查项目序号质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1金属导必须管接地或接零镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2；2当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；3金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。4防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。一般项目1电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合本规范表12.2.1-1的规定。2金属导管内外壁应防腐处理；埋设于混凝土内的导管内壁应防腐处理，外壁可不防腐处理。3室内进人落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面50～80mm。4暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm；明配的导管应排列整齐，固定点间距均匀，安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离150～500mm范围内设有管卡，中间直线段管卡间的最大距离应符合表14.2.6的规定。437河南省建设厅监制电线导管、电缆导管和线槽敷设检验批质量验收表（续表）表13.3.12（室内金属导管敷设）GB50303-2002一般项目5防爆导管敷设导管间及与灯具、开关、线盒等的螺纹连接处紧密牢固，除设计有特殊要求外，连接处不跨接接地线，在螺纹上涂以电力复合酯或导电性防锈酯；6安装牢固顺直，镀锌层锈蚀或剥落处做防腐处理。7金属柔性导管敷设刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于0.8m，在照明工程中不大于1.2m；8可挠金属管或其他柔性导管与刚性导管或电气设备、器具间的连接采用专用接头；复合型可挠金属管或其他柔性导管的连接处密封良好，防液覆盖层完整无损；9可挠性金属导管和金属柔性导管不能做接地（PE）或接零（PEN）的接续导体。10导管，在建筑物变形缝处，应设补偿装置。施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：年月日438河南省建设厅监制注：电线导管、电缆导管和线槽敷设相关条文14.1主控项目14.1.1金属的导管和线槽必须接地（PE）或接零（PEN）可靠，并符合下列规定：1镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2；2当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；3金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地（PE）或接零（PEN）干线连接；4非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。14.1.2金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。14.1.3防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。14.1.4当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。14.2一般项目14.2.1室外理地敷设的电缆导管，理深不应小于0.7m。壁厚小于等于2mm的钢电线导管不应理设于室外土壤内。14.2.2室外导管的管口应设置在盒、箱内。在落地式配电箱内的管口，箱底无封板的，管口应高出基础面50～80mm。所有管口在容人电线、电缆后应做密封处理。由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口应设在建筑物内。14.2.3电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合本规范表12.2.1-1的规定。14.2.4金属导管内外壁应防...
