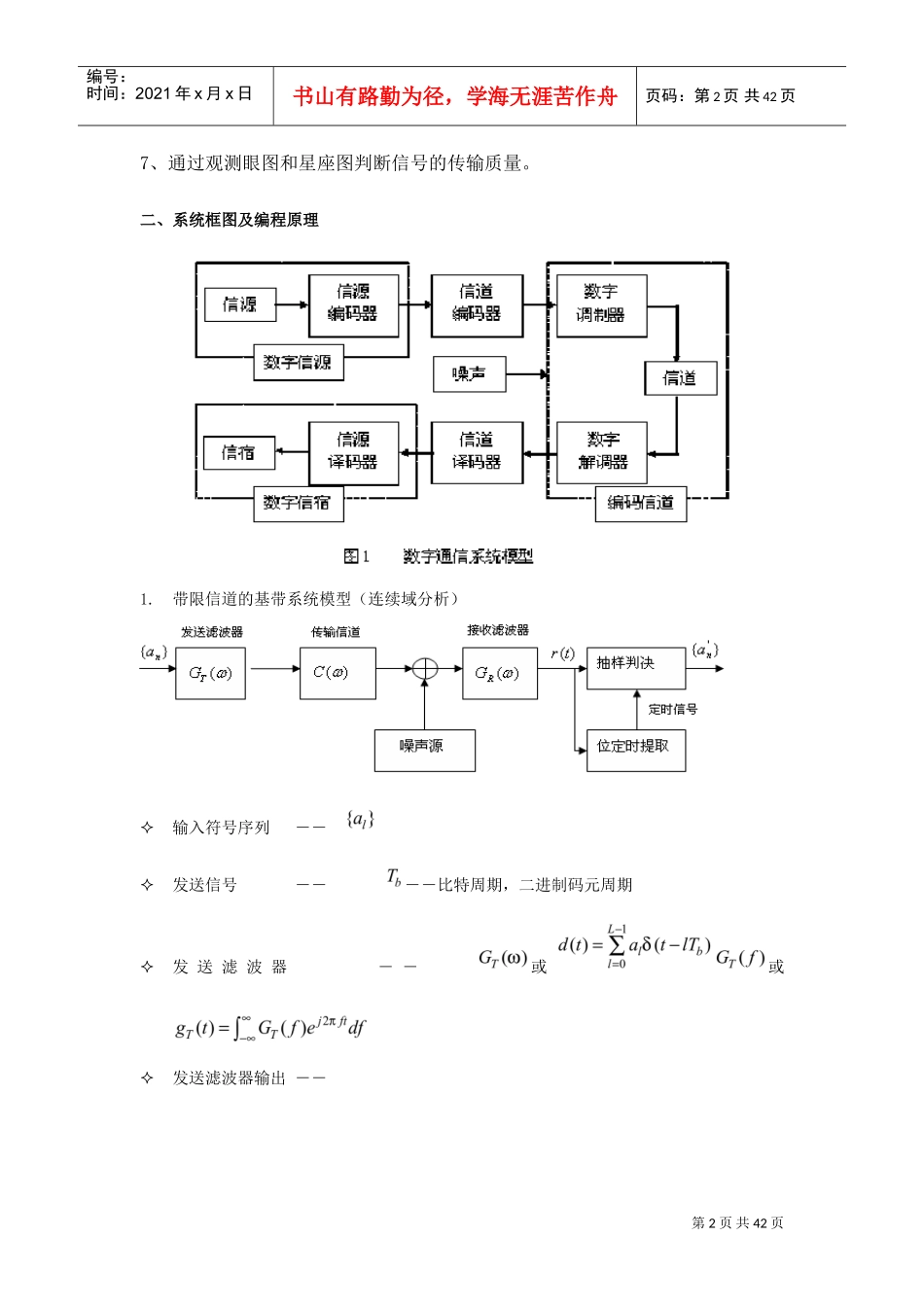

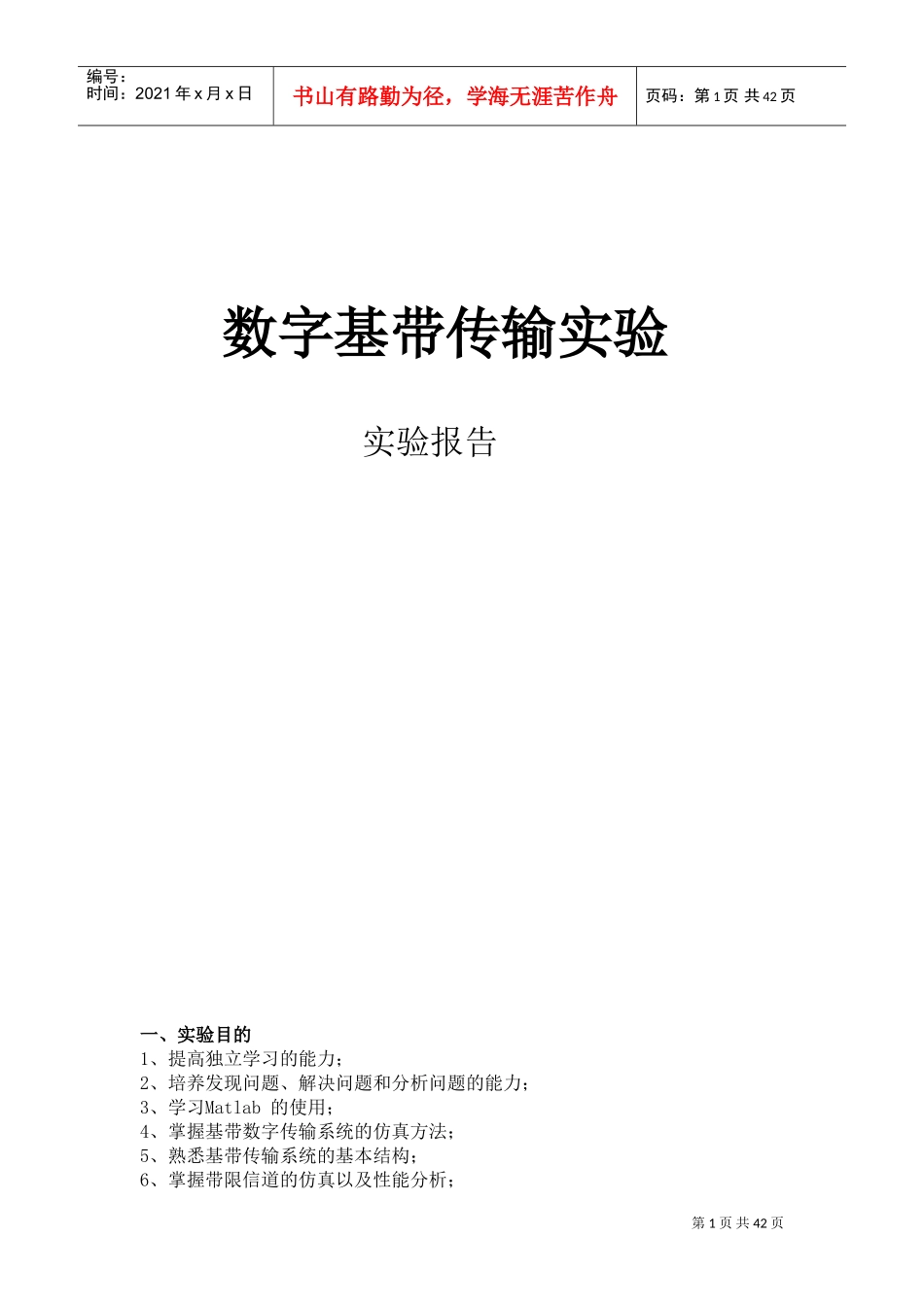

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页数字基带传输实验实验报告一、实验目的1、提高独立学习的能力；2、培养发现问题、解决问题和分析问题的能力；3、学习Matlab的使用；4、掌握基带数字传输系统的仿真方法；5、熟悉基带传输系统的基本结构；6、掌握带限信道的仿真以及性能分析；第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页7、通过观测眼图和星座图判断信号的传输质量。二、系统框图及编程原理1.带限信道的基带系统模型（连续域分析）输入符号序列――发送信号――――比特周期，二进制码元周期发送滤波器――或或发送滤波器输出――第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页信道输出信号或接收滤波器输入信号（信道特性为1）接收滤波器――或或接收滤波器的输出信号其中（画出眼图）如果位同步理想，则抽样时刻为抽样点数值为（画出星座图）判决为2.升余弦滚降滤波器式中称为滚降系数，取值为,是常数。时，带宽为Hz；时，带第4页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页宽为Hz。此频率特性在内可以叠加成一条直线，故系统无码间干扰传输的最小符号间隔为s，或无码间干扰传输的最大符号速率为Baud。相应的时域波形为此信号满足在理想信道中，，上述信号波形在抽样时刻上无码间干扰。第5页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页如果传输码元速率满足，则通过此基带系统后无码间干扰。3.最佳基带系统将发送滤波器和接收滤波器联合设计为无码间干扰的基带系统，而且具有最佳的抗加性高斯白噪声的性能。要求接收滤波器的频率特性与发送信号频谱共轭匹配。由于最佳基带系统的总特性是确定的，故最佳基带系统的设计归结为发送滤波器和接收滤波器特性的选择。设信道特性理想，则有（延时为0）有可选择滤波器长度使其具有线性相位。如果基带系统为升余弦特性，则发送和接收滤波器为平方根升余弦特性。由模拟滤波器设计数字滤波器的时域冲激响应升余弦滤波器（或平方根升余弦滤波器）的带宽为，故其时域抽样速率至少为，取，其中为时域抽样间隔，归一化为1。抽样后，系统的频率特性是以为周期的，折叠频率为。故在一个周期内以间隔抽样，N为抽样个数。频率抽样为，。相应的离散系统的冲激响应为第6页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共42页将上述信号移位，可得因果系统的冲激响应。5．基带传输系统（离散域分析）输入符号序列――发送信号――――比特周期，二进制码元周期发送滤波器――或发送滤波器输出――信道输出信号或接收滤波器输入信号（信道特性为1）接收滤波器――或接收滤波器的输出信号第7页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共42页（画出眼图）如果位同步理想，则抽样时刻为抽样点数值为（画出星座图）判决为三．实验内容1、如发送滤波器长度为N=31，时域抽样频率为F_0=4/T_s,滚降系数分别取为0.1、0.5、1，计算并画出此发送滤波器的时域波形和频率特性，计算第一零点带宽和第一旁瓣衰减。以此发送滤波器构成最佳基带系统，计算并画出接收滤波器的输出信号波形和整个基带系统的频率特性，计算第一零点带宽和第一旁瓣衰减。2、根据基带系统模型，编写程序，设计无码间干扰的二进制数字基带传输系统。要求要传输的二进制比特个数、比特速率R_b（可用与Ts的关系表示）、信噪比SNR、滚降系数α是可变的。1)生成一个0、1等概率分布的二进制信源序列（伪随机序列）。可用MATLAB中的rand函数生成一组0~1之间均匀分布的随机序列，如产生的随机数在（0，0.5）区间内，则为0；如果在（0.5，1）区间内，则为1。2)基带系统传输特性设计。可以采用两种方式，一种是将系统设计成最佳的无码间干扰的系统，即采用匹配滤波器，发送滤波器和接收滤波器对称的系统，发送滤波器和接收滤波器都是升余弦平方根特性；另一种是不采用匹配滤波器方...
