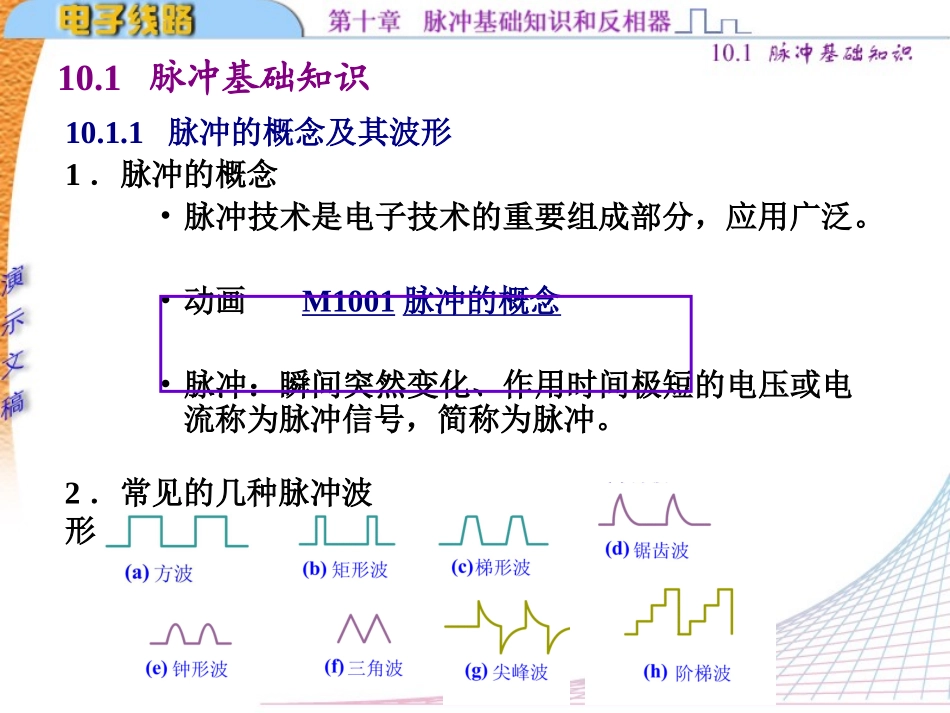

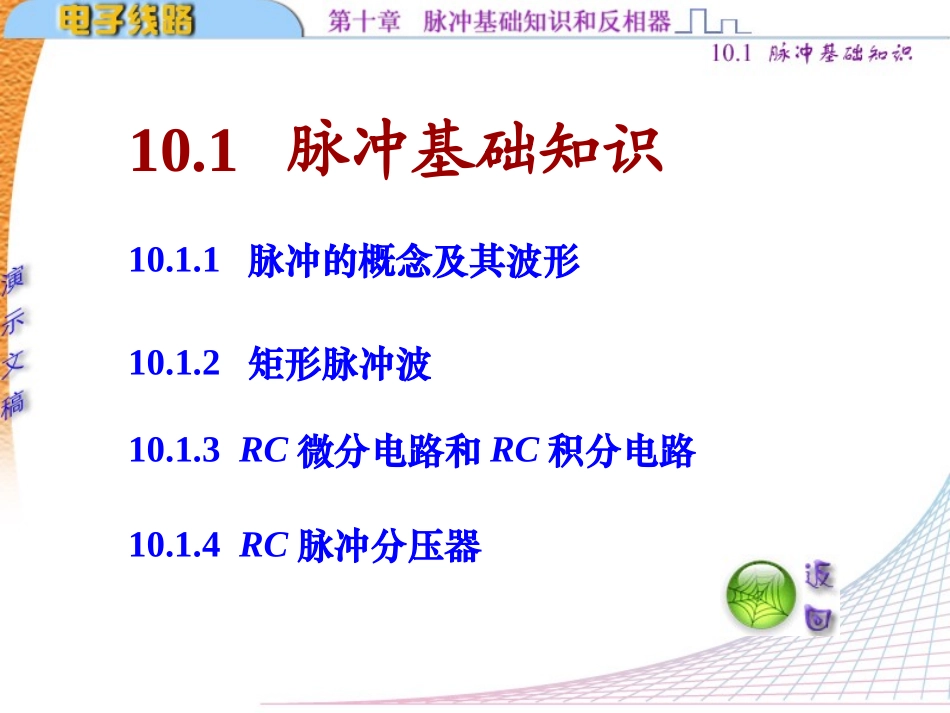

10.1脉冲基础知识10.1.1脉冲的概念及其波形10.1.2矩形脉冲波10.1.3RC微分电路和RC积分电路10.1.4RC脉冲分压器10.1脉冲基础知识10.1.1脉冲的概念及其波形1．脉冲的概念•脉冲技术是电子技术的重要组成部分，应用广泛。•动画M1001脉冲的概念•脉冲：瞬间突然变化、作用时间极短的电压或电流称为脉冲信号，简称为脉冲。2．常见的几种脉冲波形10.1.2矩形脉冲波•脉冲技术最常用的波形是矩形波、方波。•理想的矩形波上升沿、下降沿陡直；顶部平坦。•实际的矩形波波形。1．矩形脉冲波的主要参数（3）下降时间tf——脉冲从幅度的90%处下降到幅度的10%处所需的时间。（4）脉冲宽度tp——定义为前沿和后沿幅度为50%处的宽度。（5）脉冲周期T——对周期性脉冲，相邻两脉冲波对应点间相隔的时间。周期的倒数为脉冲的频率f，即（1）幅度Vm——脉冲电压变化的最大值。（2）上升时间tr——脉冲从幅度的10%处上升到幅度的90%处所需时间。Tf12．矩形波的分解矩形波可由基波和多次谐波叠加而成；基波的频率与矩形波相同，谐波的频率为基波的整数倍；表达式：tAtAtAv0005sin53sin3sin10.1.3RC微分电路和积分电路一、RC电路的过渡过程动画RC充放电由于C两端电压不能突变，所以在充、放电时必须经历一个过渡过程。实验证明：当t=0.7时，充电电压为VG的一半；放电电压为电容器两端电压VC的一半；当t=(3~5)时，充放电过程基本结束。结论：充放电时电容两端电压、电流呈指数规律变化；充放电的速度与时间常数有关，=RC，单位为s。越大，充放电越慢；越小，充放电越快。RC电路的主要应用：波形变换。常用电路有微分电路、积分电路。10.1.3RC微分电路和积分电路二、RC微分电路2．电路特点(1)输出信号取自RC电路中的电阻R两端。即vO=vR；(2)时间常数<
