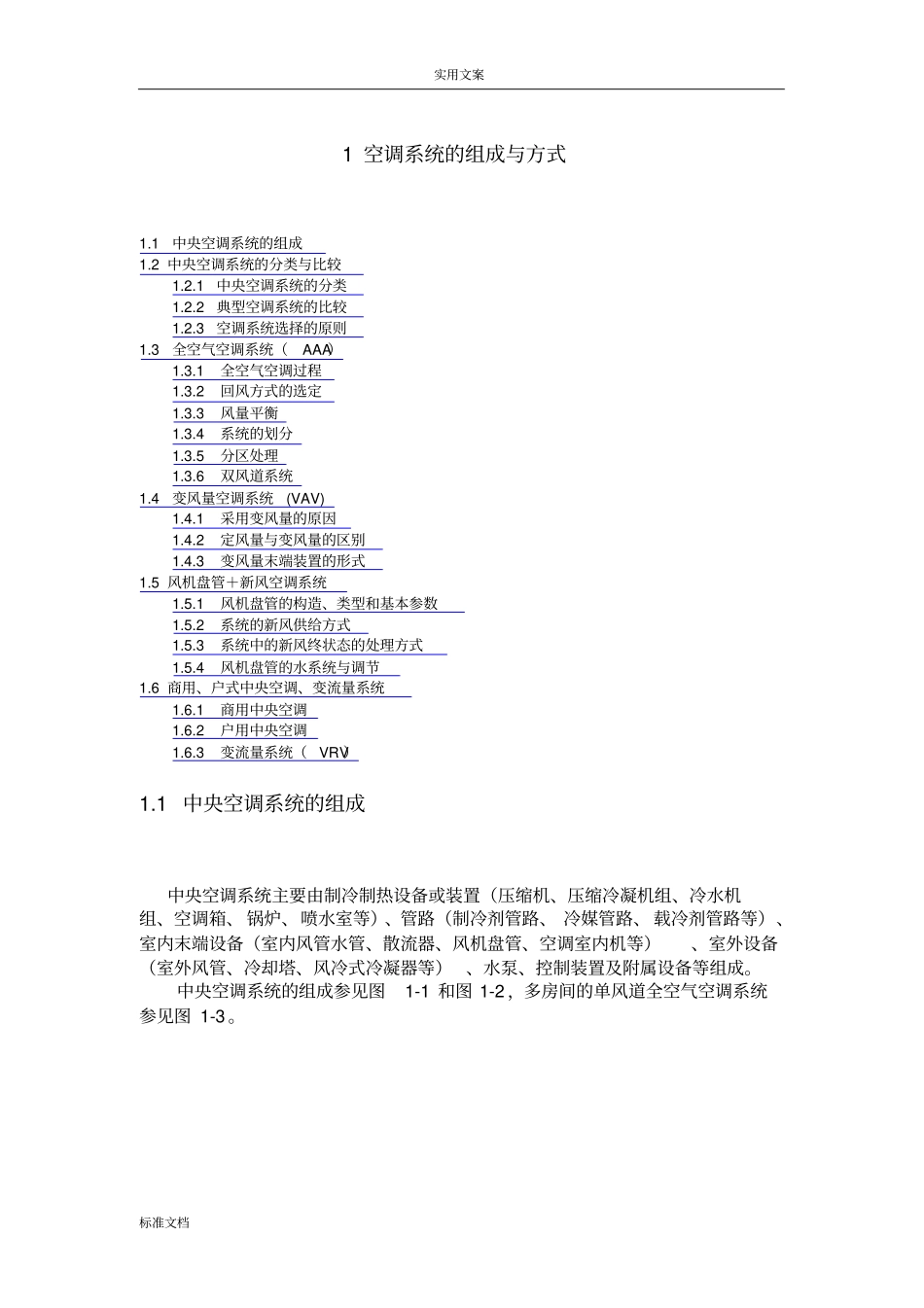

1空调系统地组成与方式_第1页
1/31

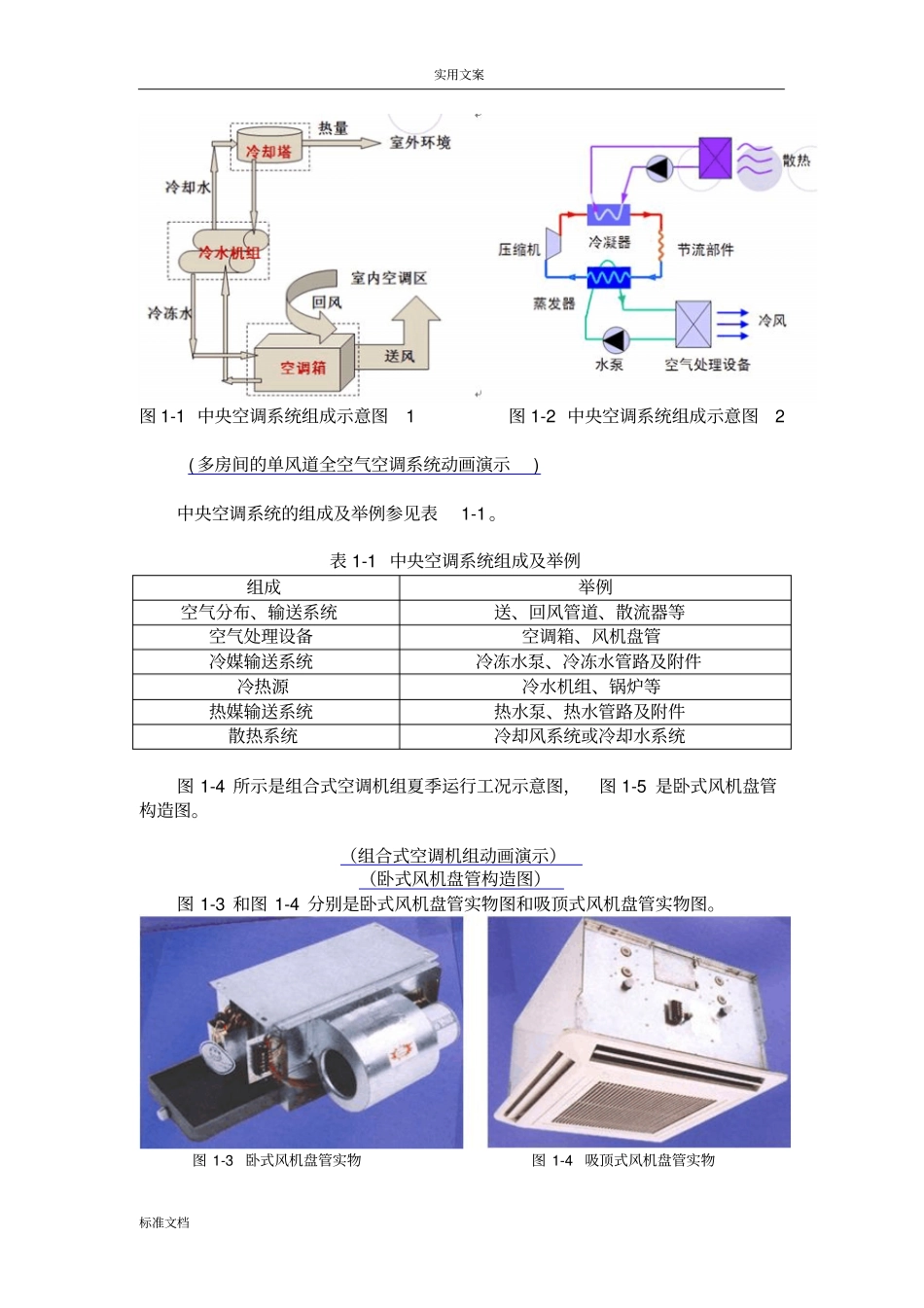

1空调系统地组成与方式_第2页
2/31

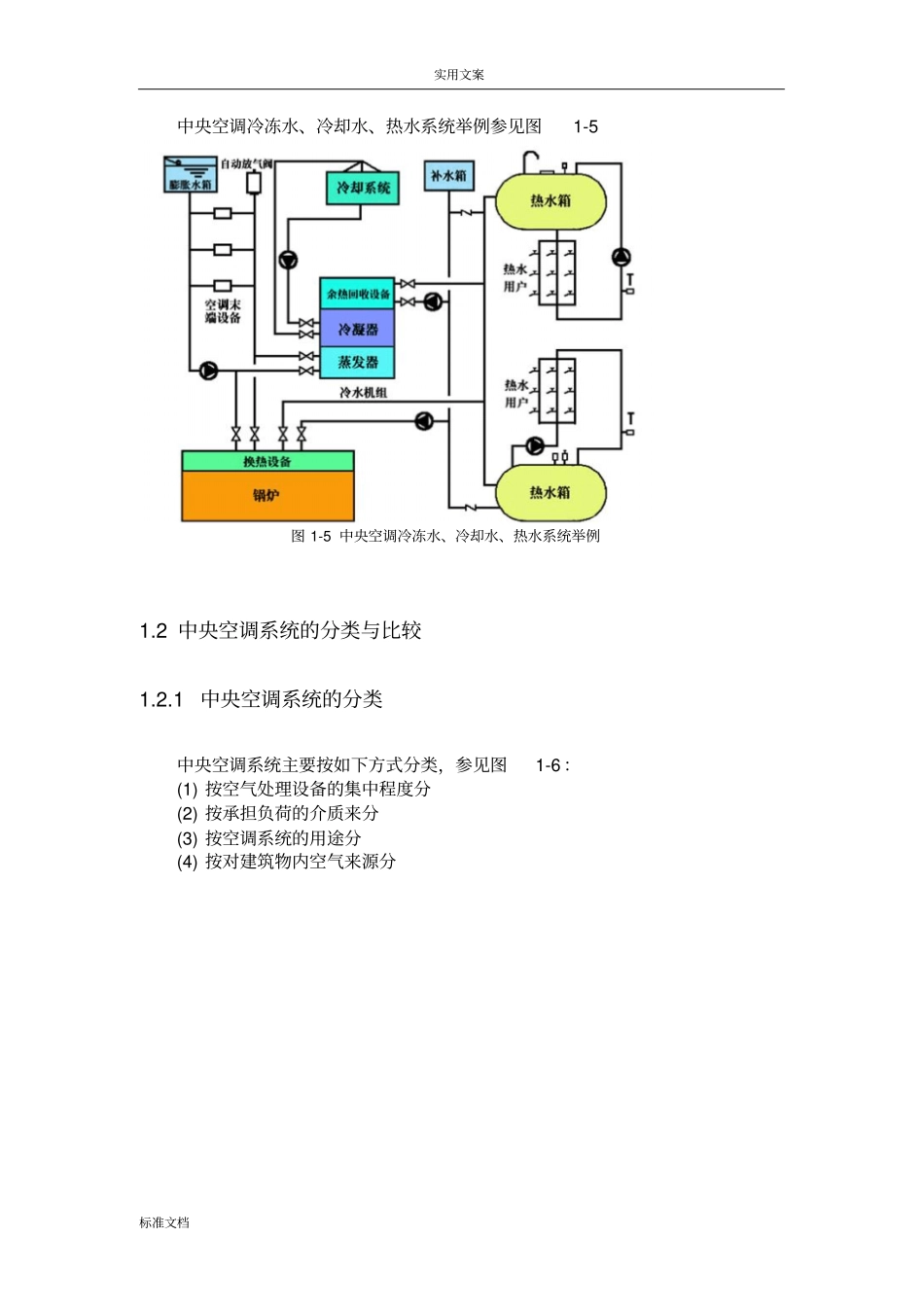

1空调系统地组成与方式_第3页
3/31
实用文案标准文档1空调系统的组成与方式1.1中央空调系统的组成1.2中央空调系统的分类与比较1.2.1中央空调系统的分类1.2.2典型空调系统的比较1.2.3空调系统选择的原则1.3全空气空调系统(AAA)1.3.1全空气空调过程1.3.2回风方式的选定1.3.3风量平衡1.3.4系统的划分1.3.5分区处理1.3.6双风道系统1.4变风量空调系统(VAV)1.4.1采用变风量的原因1.4.2定风量与变风量的区别1.4.3变风量末端装置的形式1.5风机盘管+新风空调系统1.5.1风机盘管的构造、类型和基本参数1.5.2系统的新风供给方式1.5.3系统中的新风终状态的处理方式1.5.4风机盘管的水系统与调节1.6商用、户式中央空调、变流量系统1.6.1商用中央空调1.6.2户用中央空调1.6.3变流量系统(VRV)1.1中央空调系统的组成中央空调系统主要由制冷制热设备或装置(压缩机、压缩冷凝机组、冷水机组、空调箱、锅炉、喷水室等)、管路(制冷剂管路、冷媒管路、载冷剂管路等)、室内末端设备(室内风管水管、散流器、风机盘管、空调室内机等)、室外设备(室外风管、冷却塔、风冷式冷凝器等)、水泵、控制装置及附属设备等组成。中央空调系统的组成参见图1-1和图1-2,多房间的单风道全空气空调系统参见图1-3。实用文案标准文档图1-1中央空调系统组成示意图1图1-2中央空调系统组成示意图2(多房间的单风道全空气空调系统动画演示)中央空调系统的组成及举例参见表1-1。表1-1中央空调系统组成及举例组成举例空气分布、输送系统送、回风管道、散流器等空气处理设备空调箱、风机盘管冷媒输送系统冷冻水泵、冷冻水管路及附件冷热源冷水机组、锅炉等热媒输送系统热水泵、热水管路及附件散热系统冷却风系统或冷却水系统图1-4所示是组合式空调机组夏季运行工况示意图,图1-5是卧式风机盘管构造图。(组合式空调机组动画演示)(卧式风机盘管构造图)图1-3和图1-4分别是卧式风机盘管实物图和吸顶式风机盘管实物图。图1-3卧式风机盘管实物图1-4吸顶式风机盘管实物实用文案标准文档中央空调冷冻水、冷却水、热水系统举例参见图1-5图1-5中央空调冷冻水、冷却水、热水系统举例1.2中央空调系统的分类与比较1.2.1中央空调系统的分类中央空调系统主要按如下方式分类,参见图1-6:(1)按空气处理设备的集中程度分(2)按承担负荷的介质来分(3)按空调系统的用途分(4)按对建筑物内空气来源分实用文案标准文档图1-6中央空调系统常见分类方式其他的分类方法有:按风量是否固定分:定风量系统、变风量系统按风管内空气流速分:低速系统(<8m/s)、高速系统(>20~30m/s)按用途分:工艺性空调、舒适性空调按系统精度分:一般性空调、恒温恒湿空调按运行时间分:全年性空调、季节性空调按使用场所分:大型工民建筑用空调、商用空调、户式空调1.2.2典型空调系统的比较把集中式(以定风量全空气系统为例)、半集中式(以风机盘管+新风系统为例)、分散式(以单元式空调机为例)空调系统进行比较。1.2.2.1集中式空调系统集中式空调系统将空气处理过程组合在一个或几个空气调节机组(或称空调箱)内进行,然后通过空气输送管道和空气的分配器送至各个房间。这种空调系统又称中央空调系统。集中空调系统根据处理空气的来源情况,又分直流式、封闭式和回风式,一般空调系统均为回风式空调系统。回风式空调系统又按送风前在空气处理过程中回风参与的混合次数不同,分为一次回风式和二次回风式。让回风与新风先混合,然后加以处理,达到送风状态,这种只混合一次的集中式系统,称为一次回风式系统。让新风与部分回风混合并经处理后,再次与部分回风混合而达到要求的送风状态,称为二次回风式系统。中央空调系统为了节能,一般采用回风式,除非空调房间内存在有害物质;设计规范建议仅作为夏季降温用的空调系统,宜采用一次回风。实用文案标准文档(一次回风露点送风单风道空调系统动画演示)(二次回风系统的处理流程动画演示)集中式空调按送风管的套数不同,可分为单风管式和双风管式。单风管式只能从空调机房送出一种状态经处理的空气;双风管式,用一条风管送冷风,另一条风管送热风,冷风和热风在各房间的送风口前的混合箱内按不同比例混合,达到各自要求的送风状态,再进入房...
