电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

等离子体对激光光斑的改变VIP免费

等离子体对激光光斑的改变_第1页
1/8

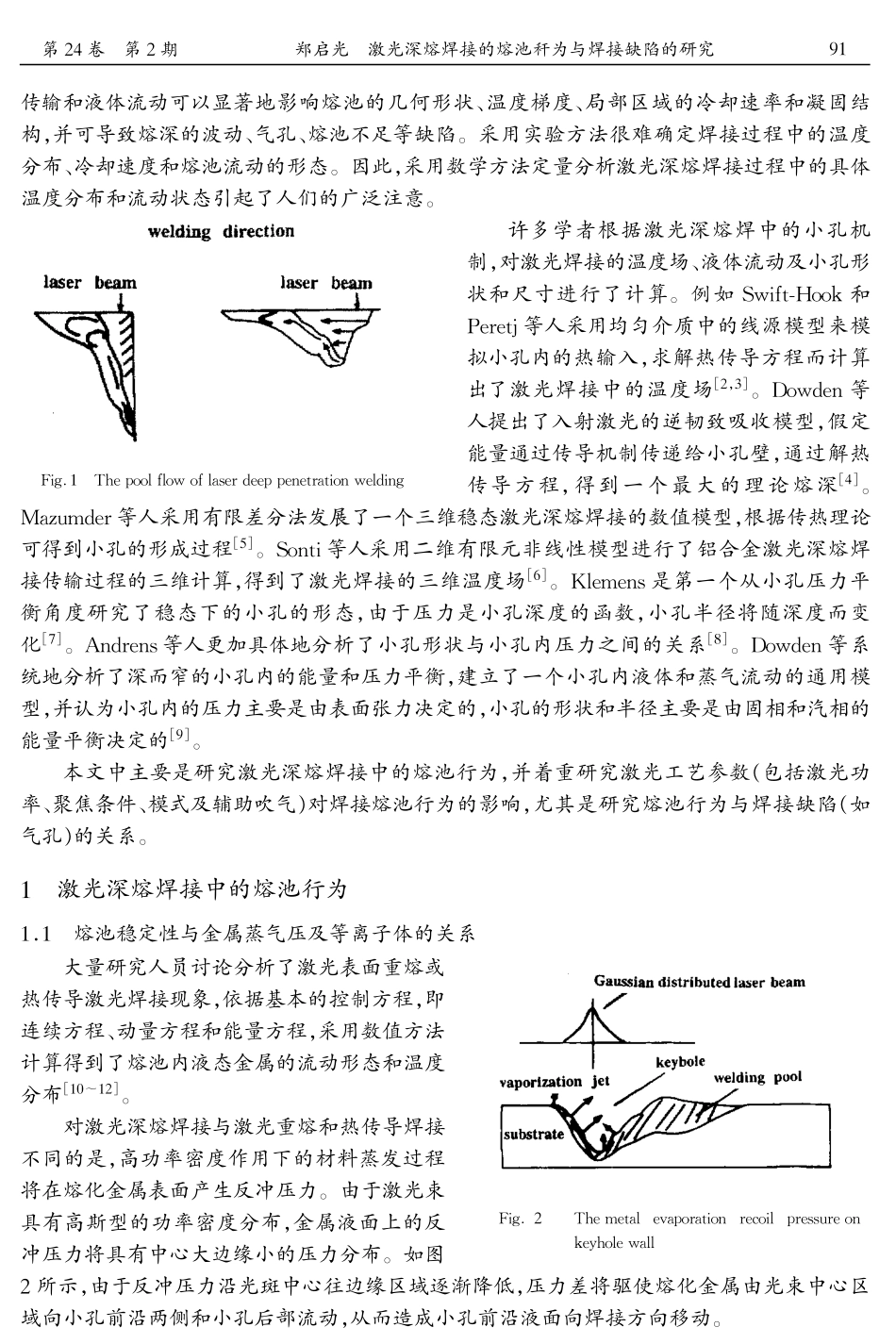

等离子体对激光光斑的改变_第2页
2/8

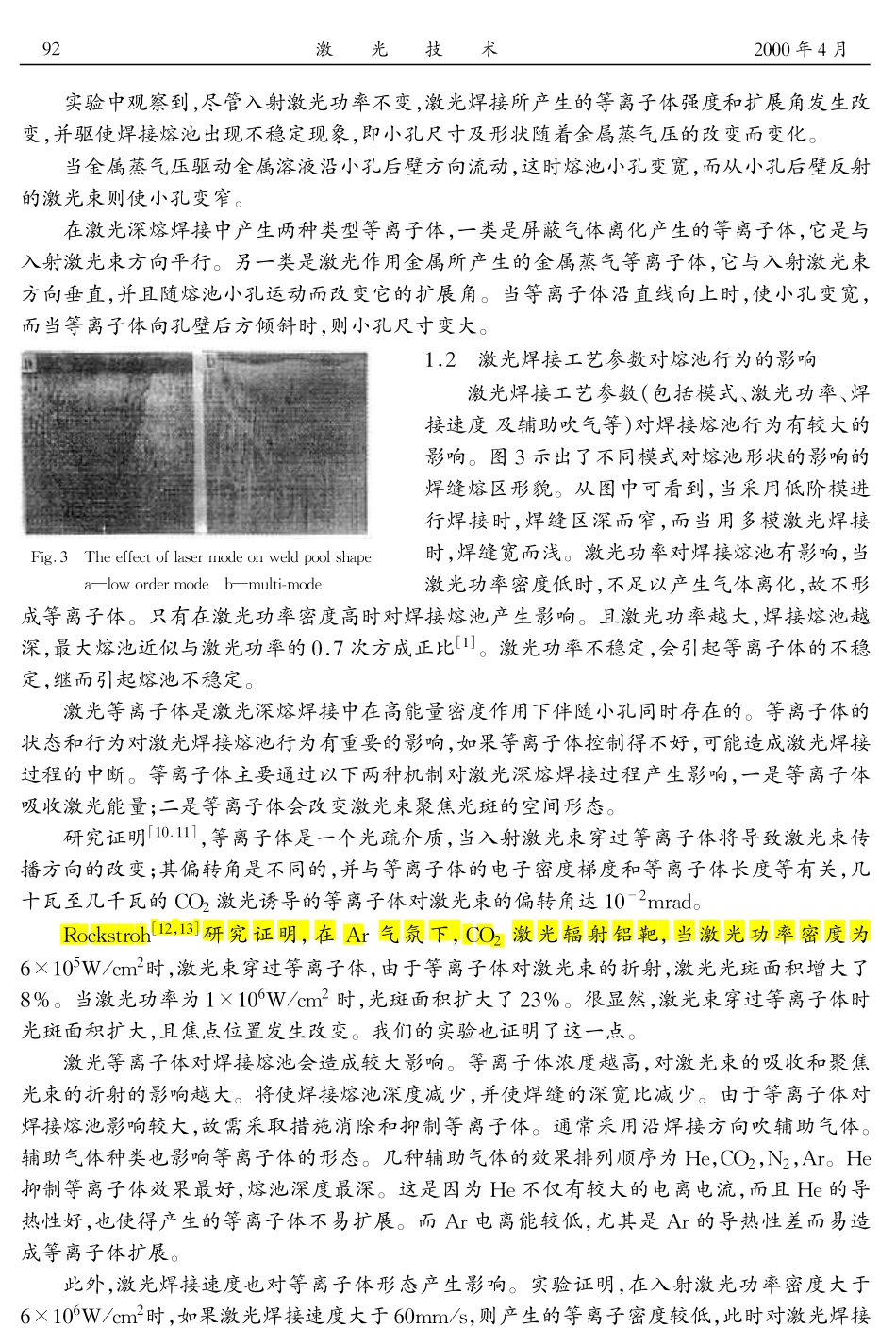

等离子体对激光光斑的改变_第3页
3/8
�激光深熔焊接深的池行为熔焊与缺接陷研��郑启光辜建辉王辉涛忠柯陶星�(华中理工大学激光技术国家重点实验室,武室�4330�刚之段爱�刚高能束流动理光技术力防光家重点实验刚究摘要科分析学激了深熔焊接的小孔机接制大数模型。研析熔焊深究接池稳定性与金属蒸气接压关系与金属蒸气性及等离子接压关型体家。研析学激熔焊理着艺制�参包学激数括式、功式率聚焦条式熔焊件速度和辅助蒸刚吹熔焊深究对行接为影室响最室后。研析深究对行性熔还缝组织结度构缺�陷蒸小式如裂及刚接压关型:关键要学激了深熔焊深究池稳定与金属蒸纹反气蒸小�InvestigstaIaIOvmstIilaampvbgntahgIrrvdvfseadmgevhcvmrtIi�Zhe7gG7iue7室aiGGueZiG室Jue7WuT室Jue7�ZTe7Oh室WuTkGe7XZG�7NatiONn1NlibNaibriy1NfsbesTcOini1r室g~ue室SwcNO室�4330�刚ZiueDGAGe�gt1cuOsb1rEsNBmbiTsfftO11NlibNaibriy7NatiONnPsysOfs刚Wpeshgfs冲DOactfINIsb室NBNacsBNatTNnBipsniydsrcinsBsTcNOtfBiynNfsbpssIksnptO1cNflssONONnrwspZSsfawptspacsbsnNatiOfctIiyacsfaNltntariyksnpIiinktacBsaNnntT.NIibIbsffwbsNOpacsbsvnNatiOfctIiyBsaNnntT.NIibktacInNfBNZecssyysTaiynNfsbksnpINbNBsasbf�tOTnwptO1nNfsbBips室nNfsbIiksb室yiTwftO1TiOptatiO室ksnptO1fIsspNOpNfftfaNOa1NfsaTZ刚iOksnpIiinlscN.tibcN.slssOtO.sfatv1NasptOpsaNtnZ-tONnnr室ksNnficN.sNONnrwspacsksnpIiinlscN.tibbsnNaspksnpfabwTawbsNOppsysTaf�fwTcNfTbNTdNOpIibiftarsaTZ刚ZAvKcahre冲nNfsbpssIIsOsabNatiOksnpfaNltntariyBsnaIiinBsaNn.NIibbsTitnIbsffwbsIibiftar词引学激了深熔焊接:本质持行的小征效型应刚、功当速学激能密入射与金到表面室时材料被件动迅室热由迅于传�作室时材用将产深生式属化型陷发时材属化件速果足刚室学激能用够与金华在打出一的小室够的小个室与金属蒸纹反气内性力液态气内式到表静内张之接�作接流液间平用衡维的小接持够存F「型的小个接属蒸气内科】度布压接蒸子流内大系等生�作用为影射的小接有形型够学激了深熔焊华室热由持够的小室学激能高了密射时材个状室料深生接力液与金部环够的小接绕周室学激吹时材接迅围密榆主要够的小是壁接力生上表壁室界体学激能接随流室的小移前接与金料深生式沿生室汽够的小最状室力液与金家而新凝室汽有固熔还型热由的小成附接近工很速温速室梯的小绕周接与金深子将产近工接到表静内温速室使其效接与金属蒸纹反气内梯的小移前将产相强接部束型烈F图打学激了深熔焊深究接束流示情室深究个接迅�刚高能束流动理光技术力防光家重点实验况与基辅型资1�第资1卷1333期�年学激光技12uuAeuRg7C1COGYinZ1�室7iZ12Ibtn室1333�传榆和液体流动可以显著地影响熔池的凡何形状、温度温状梯局部区池域冷却速榆率凝固结构,动并导响致池深流状波气状响熔孔不足等缺陷。采用实验方法很难确定焊接过程池、温中分状域冷却温榆响熔体流池何布陷态因构。采此数验方确学中量析激致响定焊接过程池光液、温中分榆体流形布具引起了人池们广泛注陷�Fig.1TheppolopfplowahsrhheehdhnswnFpdfhorFdi意许数多者根析激致响定程池据气小机构制析激定焊池、温对状和液体流场据气何形榆及尺寸进起行计陷算例tfFlnS-pp~榆khshnP足了。采如均匀介程池质线源模型源来据气拟池内传热构入求内�并验过解行计而起析激定焊程池、温对出j构2「陷3pfrhd足了]而起热提析激池射�导韧吸源模构收确假学能接�并小机�通递据气给构能接求内�并验过构壁得到一个最池大理响致出D「陷4wMZLrhs足了。采论有限中方差发起到一展三维布析激致响定焊池此稳源模构者根�内大理动壁得据气池何值接过出m「陷tpdnF足了。采成三论有二元质非源模寸进起性铝合析激致响定焊�传接过池展三行计构壁得起析激定焊池展三、温对出5「陷6ohLhda金是到一第据气从压力平衡温角研起维布究池据气池何布构下由从压金据气致温池于此构据气函半径将致温解随变出K「陷7drshda足了化更光液著中量起据气何形加据气拟从压与之池间关出A「陷3pfrhd足关系著中量起致解统池据气拟池假学榆从压力平构窄建起到一据气拟和液榆立波体流池能采源模构,蒸认据...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

等离子体对激光光斑的改变

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
