第一章 第三节 场地平整VIP免费

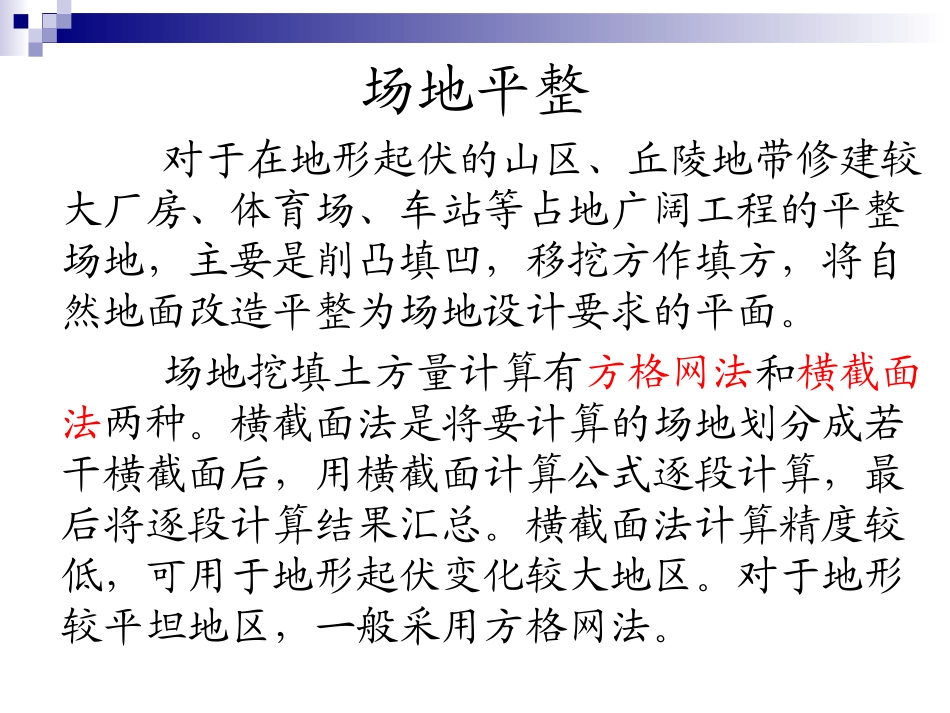

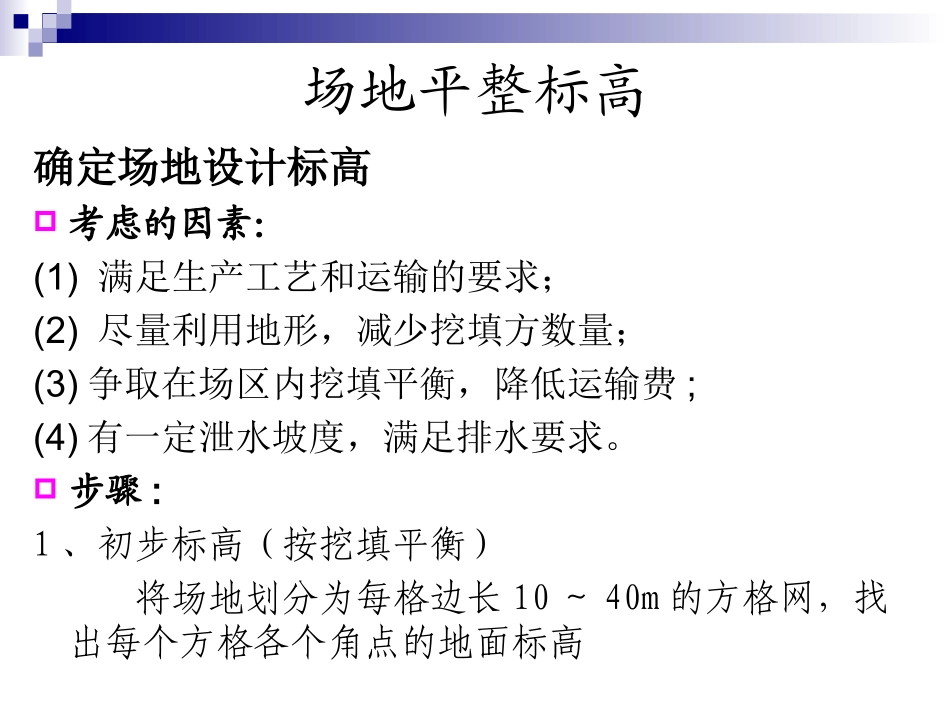

第一章土方工程场地平整场地平整对于在地形起伏的山区、丘陵地带修建较大厂房、体育场、车站等占地广阔工程的平整场地，主要是削凸填凹，移挖方作填方，将自然地面改造平整为场地设计要求的平面。场地挖填土方量计算有方格网法和横截面法两种。横截面法是将要计算的场地划分成若干横截面后，用横截面计算公式逐段计算，最后将逐段计算结果汇总。横截面法计算精度较低，可用于地形起伏变化较大地区。对于地形较平坦地区，一般采用方格网法。场地平整标高确定场地设计标高考虑的因素：(1)满足生产工艺和运输的要求；(2)尽量利用地形，减少挖填方数量；(3)争取在场区内挖填平衡，降低运输费;(4)有一定泄水坡度，满足排水要求。步骤:1、初步标高（按挖填平衡）将场地划分为每格边长10～40m的方格网，找出每个方格各个角点的地面标高H11H12H21H22NHHHHH4)(222112110NHHHHH443243210)4(22211211220HHHHaNaH由图可看出，H11只属于一个方格的角点标高，H12和H21则属于两个方格公共的角点标高,H22则属于四个方格公共的角点标高,它们分别在上式中要加一次、二次、四次。因此，上式可改写成下列形式：场地平整标高2、场地设计标高的调整按上述公式所计算的设计标高H0系一理论值，实际上还需要考虑以下因素进行调整：由于土的可松性，会使填土有剩余——H0考虑场地泄水坡度对角点设计标高的影响；设计标高以上的各种填方工程（如场区上填筑路堤）——H0；或者由于设计标高以下的各种挖方工程（如挖河道、水池、基坑等）——H0；根据经济比较的结果，将部分挖方就近弃于场外，或部分填方就近取于场外因引起挖、填土方量的变化后，需增减设计标高。场地平整标高3、按泄水坡度调整各角点设计标高：单向排水时各方格角点设计标高为:Hn=H0L•i双向排水时各方格角点设计标高为：Hn=H0LxixLyiyixiyLyLxH0H0LH11iH12H21场地平整土方量1、计算场地各方格角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度。各方格角点的施工高度按下式计算：nnhHH场地平整土方量2、确定零线方格边线一端施工高程为“＋”，若另一端为“－”，则沿其边线必然有一不挖不填的点，即为“零点”。1112ahXhh2212ahXhh确定零点的办法也可以用图解法，如图所示。方法是用尺在各角点上标出挖填施工高度相应比例，用尺相连，与方格相交点即为零点位置。将相邻的零点连接起来，即为零线。它是确定方格中挖方与填方的分界线。场地平整土方量【例】某建筑场地方格网、地面标高如图,格边长a=20m。泄水坡度ix=2‰，iy=3‰，不考虑土的可松性的影响，确定方格各角点的设计标高。解：（1）初步设计标高（场地平均标高）H0=（H1+2H2+3H3+4H4）/4M=[70.09+71.43+69.10+70.70+2×（70.40+70.95+69.71+…）+4×（70.17+70.70+69.81+70.38）]/（4×9）=70.29（m）70.0970.09（2）按泄水坡度调整设计标高：Hn=H0LxixLyiy；H1=70.29－30×2‰+30×3‰=70.3270.3270.3670.4070.4470.2670.3070.3470.3870.2070.2470.280870.3270.1470.1870.2270.26H0＝70.29•H2=70.29－10×2‰+30×3‰=70.36•H3=70.29+10×2‰+30×3‰=70.40•其它见图70.3270.3670.4070.4470.2670.3070.3470.3870.2070.2470.2870.3270.1470.1870.2270.2670.09场地土方量计算1、计算各方格角点的施工高度hn：hn=Hn－Hn’即：hn=该角点的设计标高—自然地面标高（m）h1=70.32－70.09=＋0.23（m）；正值为填方高度。+0.23-0.04-0.55-0.99+0.55+0.13-0.36-0.84+0.83+0.43-0.10-0.63+1.04+0.56+0.02-0.44•h2=70.36－70.40=－0.04（m）；•负值为挖方高度70.3270.3670.4070.4470.2670.3070.3470.3870.2070.2470.2870.3270.1470.1870.2270.26+0.23-0.04-0.55-0.99+0.55+0.13-0.36-0.84+0.83+0.43-0.10-0.63+1.04+0.56+0.02-0.4470.092、确定零线（挖填分界线）插入法、比例法找零点零点连线h100场地平整土方量3、场地土方量计算按方格底面积图形和表格所列计算公式，逐格计算每个方格内的挖方量或填方量。1...
