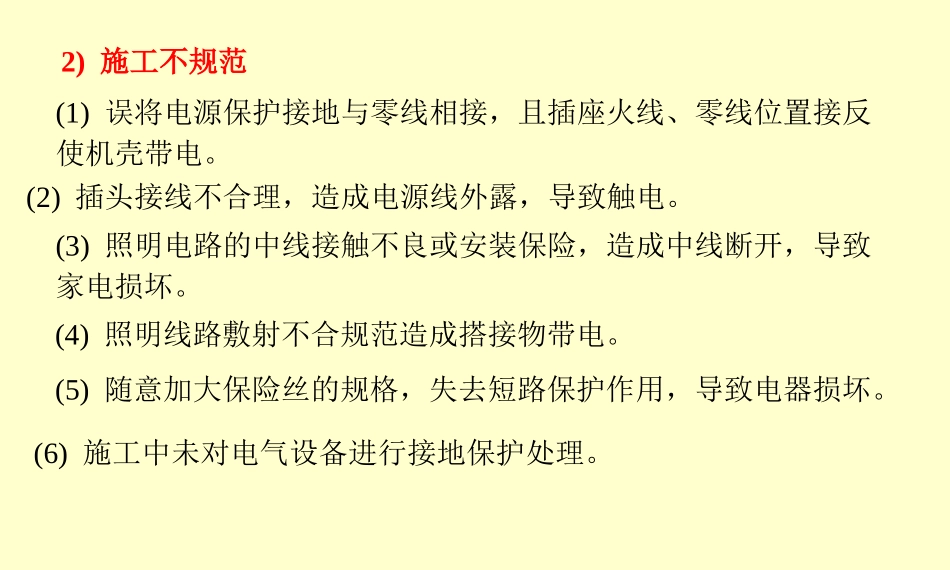

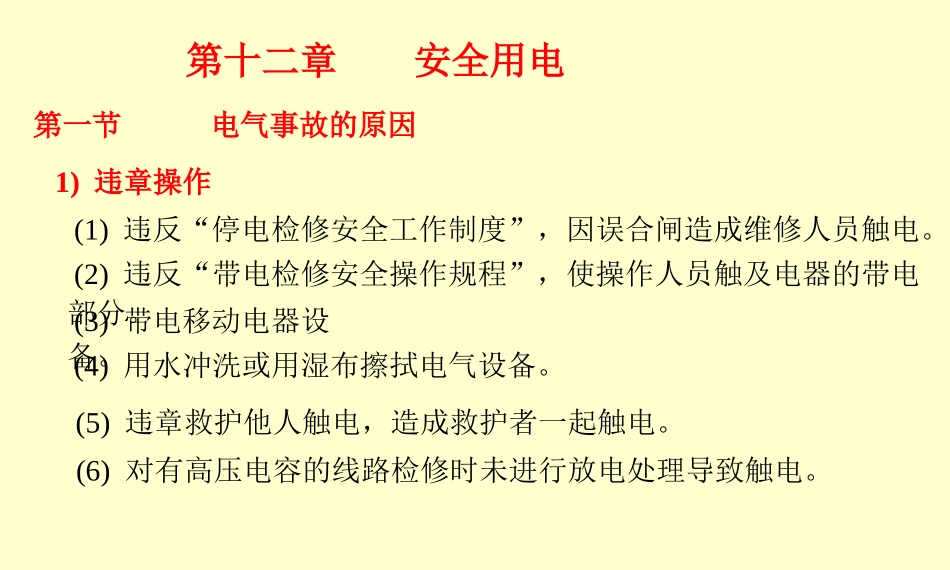

第十二章安全用电第一节电气事故的原因1)违章操作(1)违反“停电检修安全工作制度”,因误合闸造成维修人员触电。(2)违反“带电检修安全操作规程”,使操作人员触及电器的带电部分。(3)带电移动电器设备。(4)用水冲洗或用湿布擦拭电气设备。(6)对有高压电容的线路检修时未进行放电处理导致触电。(5)违章救护他人触电,造成救护者一起触电。2)施工不规范(1)误将电源保护接地与零线相接,且插座火线、零线位置接反使机壳带电。(2)插头接线不合理,造成电源线外露,导致触电。(3)照明电路的中线接触不良或安装保险,造成中线断开,导致家电损坏。(5)随意加大保险丝的规格,失去短路保护作用,导致电器损坏。(4)照明线路敷射不合规范造成搭接物带电。(6)施工中未对电气设备进行接地保护处理。3)产品质量不合格(1)电气设备缺少保护设施造成电器在正常情况下损坏和触电。(2)带电作业时,使用不合理的工具或绝缘设施造成维修人员触电。(3)产品使用劣质材料,使绝缘等级、抗老化能力很低,容易造成触电。(4)生产工艺粗制滥造。(5)电热器具使用塑料电源线。4)偶然条件电力线突然断裂使行人触电;狂风吹断树枝将电线砸断;雨水进入家用电器使机壳漏电等偶然事件均会造成触电事故。第二、触电种类人体触电时,电流对人体会造成两种伤害:电击和电伤。电击是指电流通过人体,影响呼吸系统、心脏和神经系统,造成人体内部组织的破坏乃至死亡。电伤是指在电弧作用下或熔断丝熔断时,对人体外部的伤害,如烧伤、金属溅伤等。调查表明,绝大部分的触电事故都是由电击造成的。电击伤害的程度取决于通过人体电流的大小、持续时间、电流的频率以及电流通过人体的途径等。1.人体电阻人体电阻因人而异,通常为104~105,当角质外层破坏时,则降到800~1000。2.电流强度对人的伤害人体允许的安全工频电流:30mA,工频危险电流:50mA电流频率在40Hz~60Hz对人体的伤害最大。实践证明,直流电对血液有分解作用,而高频电流不仅没有危害还可以用于医疗保健等。3.电流频率对人体的伤害4.电流持续时间与路径对人体的伤害电流通过人体的时间愈长,则伤害愈大。电流的路径通过心脏会导致神经失常、心跳停止、血液循环中断,危险性最大。其中电流的流经从右手到左脚的路径是最危险的。触电电压越高,通过人体的电流越大就越危险。因此,把36V以下的电压定为安全电压。工厂进行设备检修使用的手灯及机床照明都采用安全电压。5.电压对人体的伤害第三节、触电方式1.接触正常带电体(1)电源中性点接地的单相触电R0通过人体电流:mA50mA219P0PbRRUI式中:UP:电源相电压(220V)Ro:接地电阻4Rb:人体电阻1000这时人体处于相电压下,危险较大。(2)电源中性点不接地系统的单相触电R'对地绝缘电阻Ib人体接触某一相时,通过人体的电流取决于人体电阻Rb与输电线对地绝缘电阻R'的大小。若输电线绝缘良好,绝缘电阻R'较大,对人体的危害性就减小。但导线与地面间的绝缘可能不良(R'较小),甚至有一相接地,这时人体中就有电流通过。(3)两相触电触电后果更为严重通过人体的电流:A38.01000380bbRUIlmA50mA3802.接触正常不带电的金属体当电气设备内部绝缘损坏而与外壳接触,将使其外壳带电。当人触及带电设备的外壳时,相当于单相触电。大多数触电事故属于这一种。这时人体处于线电压下,Ib两相触电3.跨步电压触电U电位分布接地点20m0.8m跨步电压在高压输电线断线落地时,有强大的电流流入大地,在接地点周围产生电压降。如图所示。当人体接近接地点时,两脚之间承受跨步电压而触电。跨步电压的大小与人和接地点距离,两脚之间的跨距,接地电流大小等因素有关。双脚跨步一般在20m之外,跨步电压就降为零。如果误入接地点附近,应双脚并拢或单脚跳出危险区。跨步电压接地体U跨步电压第四节、接地和接零为了人身安全和电力系统工作的需要,要求电气设备采取接地措施。按接地目的的不同,主要分为工作接地、保护接地和保护接零。1.工作接地R0即将中性点接地。目的:(1)降低触电电压(2)迅速切断故障在中性点接地的系统中,一相接地后的电流较大,保护装置迅速动作,断开故障点。(3)降低电气设备对地的绝缘水平2....
