电气柜呼吸式降温方案VIP免费

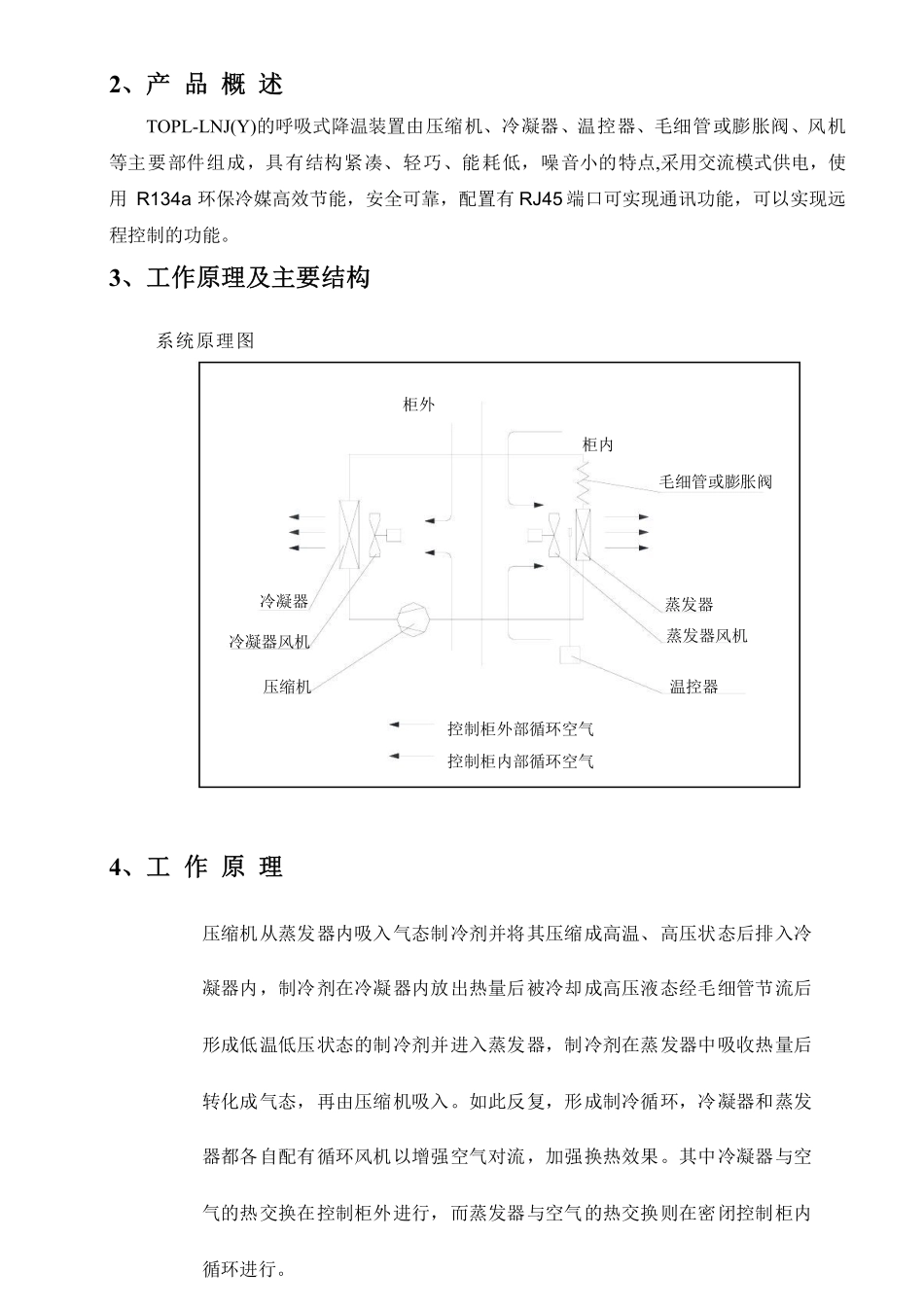

降温方案西安海通电力科技有限公司1、选型方案1.1电气柜现状1.1.1机柜外型尺寸为：长*高*厚为：1400*2200*600mm1.1.2机柜内部发热元件产生热量为800W1.1.3柜内控制温度为30℃，箱外温度为42℃1.1.4计算：机柜表面积为：A=1.4*2.2*2+0.6*2.2*2+1.4*0.6=9.64m2.1.1.5机柜外传至机柜内的热量：Qr=k*A*ΔT=5.5*9.64*（42-30）=636.24W1.1.6机柜所产生的总热量：Qt=Qi+Qr=800+636.24=1438.41.2选择型号为TOPL-LNJ（Y）1000或1500的电气柜呼吸式降温装置。该机型为半嵌入式安装，制冷量为1000W或1500W，使用电源为220v交流,。外形尺寸（mm）：495*795*180。额定功率为480W或530W。工作温度范围（℃）：-22~+55。采用R134a制冷剂。内外循环风量（m³/h）：400。1.3该机型价格产品名称规格型号制冷量单位数量价格呼吸式降温装置TOPL-LNJ10001000W套1呼吸式降温装置TOPL-LNJ15001500W套1公式说明如下：Qt=Qi+QrQt：机柜所产生的总热量（单位：W）Qi：机柜内所产生的总热量（单位：W）Qr：机柜外传至机柜内的热量（单位：W）Qr=k*A*ΔTk：传热系数：k=5.5W/m2.K钢材料机柜A：机柜的表面积（单位：m2）ΔT=T1-T2（单位：℃）T1:柜外最高温度T2:柜内控制温度2、产品概述TOPL-LNJ(Y)的呼吸式降温装置由压缩机、冷凝器、温控器、毛细管或膨胀阀、风机等主要部件组成，具有结构紧凑、轻巧、能耗低，噪音小的特点,采用交流模式供电，使用R134a环保冷媒高效节能，安全可靠，配置有RJ45端口可实现通讯功能，可以实现远程控制的功能。3、工作原理及主要结构系统原理图柜外柜内毛细管或膨胀阀冷凝器冷凝器风机压缩机控制柜外部循环空气控制柜内部循环空气蒸发器蒸发器风机温控器4、工作原理压缩机从蒸发器内吸入气态制冷剂并将其压缩成高温、高压状态后排入冷凝器内，制冷剂在冷凝器内放出热量后被冷却成高压液态经毛细管节流后形成低温低压状态的制冷剂并进入蒸发器，制冷剂在蒸发器中吸收热量后转化成气态，再由压缩机吸入。如此反复，形成制冷循环，冷凝器和蒸发器都各自配有循环风机以增强空气对流，加强换热效果。其中冷凝器与空气的热交换在控制柜外进行，而蒸发器与空气的热交换则在密闭控制柜内循环进行。电气控制系统主要监测被冷却的柜内密闭空间的温度并通过温度设定要求控制制冷循环的进行。5、结构说明外形示意图排水口柜外出风口柜外进风口柜内进风口柜内出风口手操器交流电源输入故障告警输出RS485/RJ45通讯接口6、安装6.1开孔示意图6.2安装示意图M5安装螺母M5*15螺栓7、安装前准备工作7.1准备好安装工具：螺丝刀、钳子、钢卷尺、曲线锯、压线钳、扳手、万用表、铅笔等工具。电钻压线钳螺丝刀钳子钢卷尺万用表曲线锯扳手铅笔7.2安装步骤：1、根据装箱清单清点主机、附件、技术资料是否与其一致；2、根据开孔尺寸的求确定开孔的部位并做好标记,在标记的位置切割出切口,并打好安装孔；3、将降温装置上用于锁定前部面板的8个M5螺丝拧下；4、轻轻提起前部面板后卸下它；5、将卸掉前部面板后的降温装置其余部分从柜内向外嵌入机柜的开孔中，令降温装置的安装法兰与机柜的安装位置相配合（用安装孔定位）；6、取出附件袋中的10个M5螺丝和10个M5螺母，在安装法兰上依次对准10个安装孔进行旋紧固定；7、在柜外将前面板扣入已安装的空调器上，使之与安装法兰相配合（用安装孔定位）；8、在柜内用之前卸下的8个M5螺丝在安装法兰和机柜相应位置进行旋紧，使前部面板紧固到机柜上；9、检查设备的机械与电气安装，确定无误后开机。8、装箱清单序号名称数量1主机1台2使用说明书1份3安装开孔图含于使用说明书4电气原理图含于使用说明书5产品合格证1份6M5X15安装螺丝10只7M5安装螺母10只8扎线带（白色）2只9七针孔型连接器1只10三针孔型连接器1只
