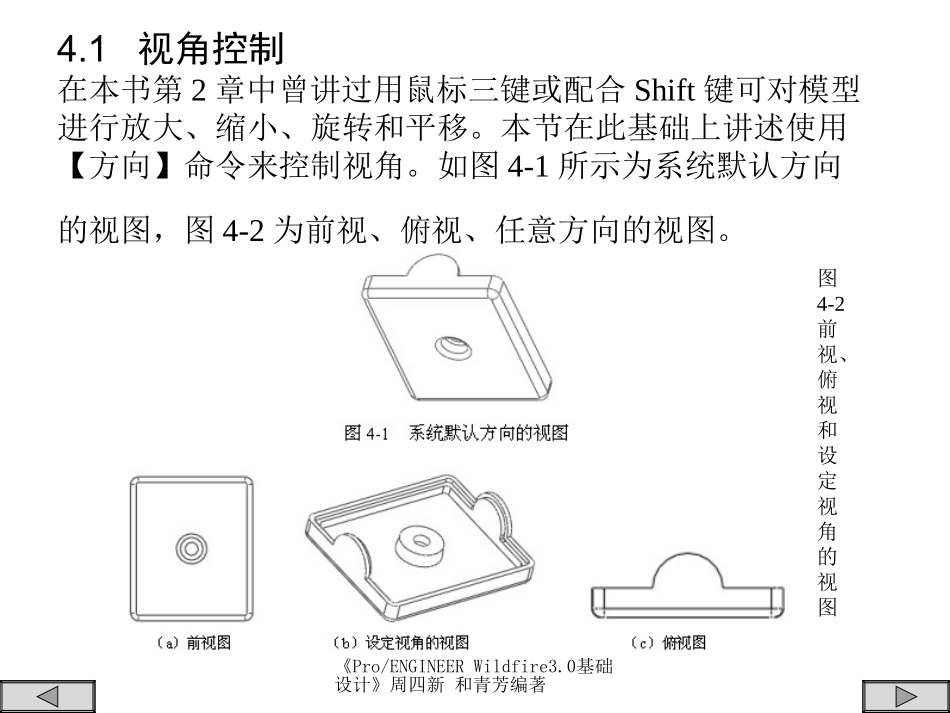

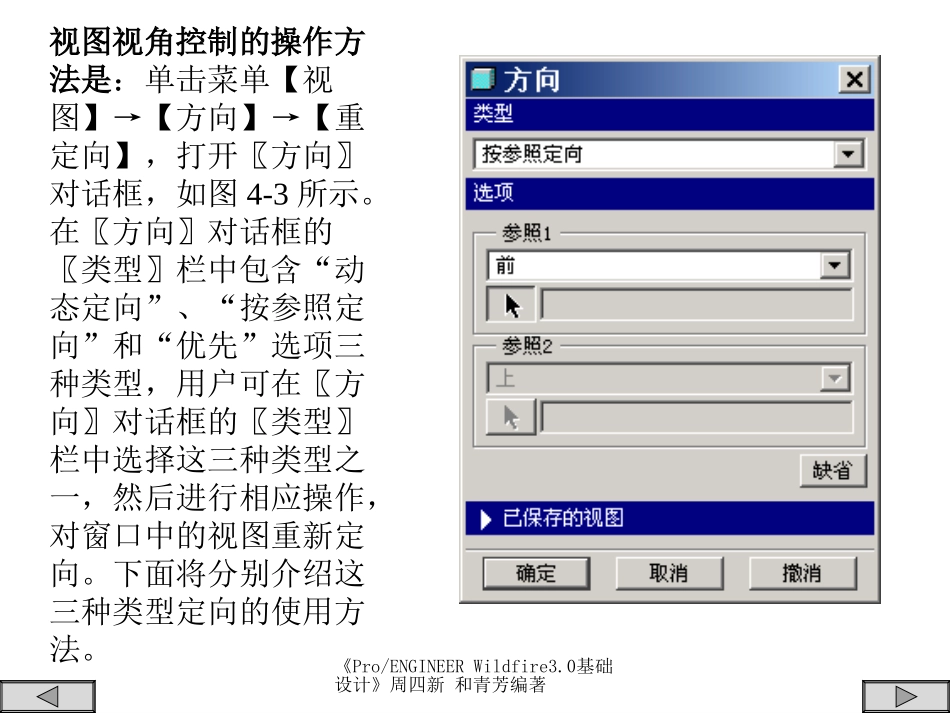

《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著第4章模型的外观与显示在模型建立过程中从不同角度观察模型的几何形状是必不可少的操作。此外，如果想预知产品的最终效果，也需要为建立的模型设置颜色与纹理以及对模型所处环境的场景进行设置。《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著4.1视角控制在本书第2章中曾讲过用鼠标三键或配合Shift键可对模型进行放大、缩小、旋转和平移。本节在此基础上讲述使用【方向】命令来控制视角。如图4-1所示为系统默认方向的视图，图4-2为前视、俯视、任意方向的视图。图4-2前视、俯视和设定视角的视图《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著视图视角控制的操作方法是：单击菜单【视图】→【方向】→【重定向】，打开〖方向〗对话框，如图4-3所示。在〖方向〗对话框的〖类型〗栏中包含“动态定向”、“按参照定向”和“优先”选项三种类型，用户可在〖方向〗对话框的〖类型〗栏中选择这三种类型之一，然后进行相应操作，对窗口中的视图重新定向。下面将分别介绍这三种类型定向的使用方法。《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著4.1.1相关菜单说明单击菜单【视图】→【方向】选项，显示如图4-4所示的下拉菜单。下拉菜单中的各选项介绍如下：标准方向：以系统默认的视角方向显示模型。上一个：以上一次的视角方向显示模型。重新调整：自动适应窗口尺寸以最佳尺寸显示模型。重定向：单击该按钮，打开〖方向〗对话框，可选择“动态定向”、“按参照定向”和“优先”选项三种类型之一重新定向视图。定向模式：视图模式切换。若选中该命令，则图形窗口处于视图模式，所有的基准特征不显示。定向类型：视角变换类型。选中【视图模式】选项时该命令才可使用。单击该项，显示如图4-5所示的菜单，该菜单列出4种视角变换类型。《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著单击【重定向】选项，或单击工具栏中的按钮，打开〖方向〗对话框，如图4-10所示。使用该对话框可完成各种视角的设置，并可对设置的视角进行保存以备今后使用。在〖类型〗栏中单击按钮，在弹出的下拉列表中显示视角方向类型选项，如图4-11所示。《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著下面首先介绍“按参照定向”的视角控制。如图4-10所示为选择“按参照定向”后的〖方向〗对话框。选定两个相互垂直的参照面即可定位模型的视角。在创建工程图时使用该选项，可定义模型的主视图、俯视图或侧视图。现将该面板中各选项意义说明如下。参照1：第一个参照设定栏。在该栏中单击按钮，在打开的下拉列表中选择第一个参照面的法线方向为“前”、“后”、“上”、“下”、“左”、“右”或坐标系的“水平轴”、“垂直轴”。单击按钮，然后在模型中选择第一个参照面或参照坐标系。参照2：第二个参照设定栏。操作同第一个参照设定栏。缺省：系统以默认视角显示模型。《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著下面介绍“动态定向”的视角控制。在〖方向〗对话框〖类型〗栏选择“动态定向”，该对话框显示如图4-12所示。使用该对话框可对模型进行平移、缩放、旋转等操作，现将该面板中各功能选项说明如下。类型：该栏供用户选择视角设置类型，可选择的项有：动态定向、按参照定向和优先选项三种类型。《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著选项：该栏供用户选择视图的平移、缩放或旋转方式及其相应的操作。平移：该栏供用户控制模型移动显示的方式。：在图形窗口中左右移动模型，拖动对应的滑块按钮可在水平方向移动模型。：在图形窗口中上下移动模型，拖动对应的滑块按钮可在竖直方向移动模型。缩放：拖动对应的滑块按钮放大或缩小图形窗口中的模型《Pro/ENGINEERWildfire3.0基础设计》周四新和青芳编著重新调整：恢复模型至系统默认的最佳比例显示模型。中心：选择新的屏幕中心位置。旋转：该栏...
