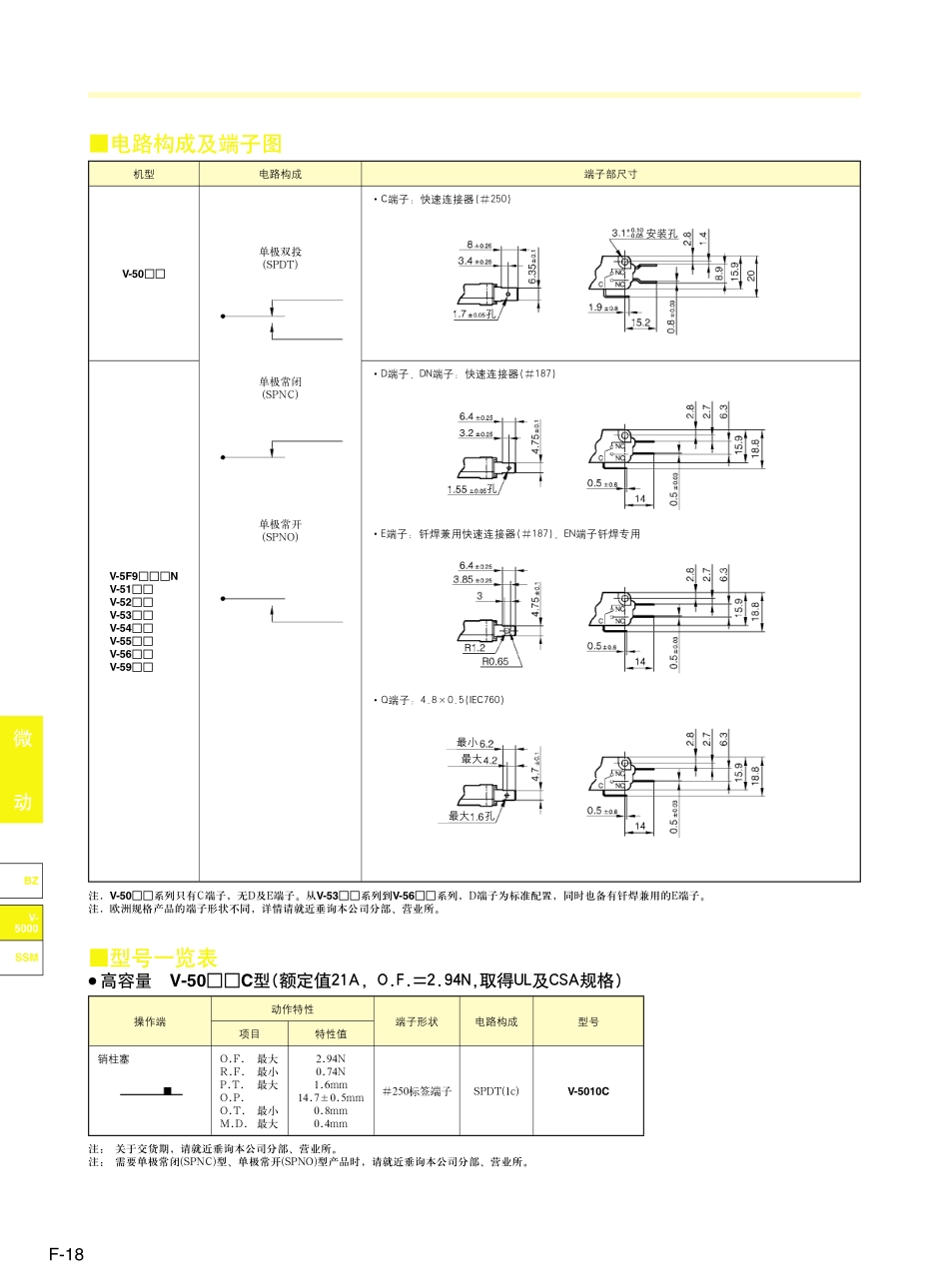

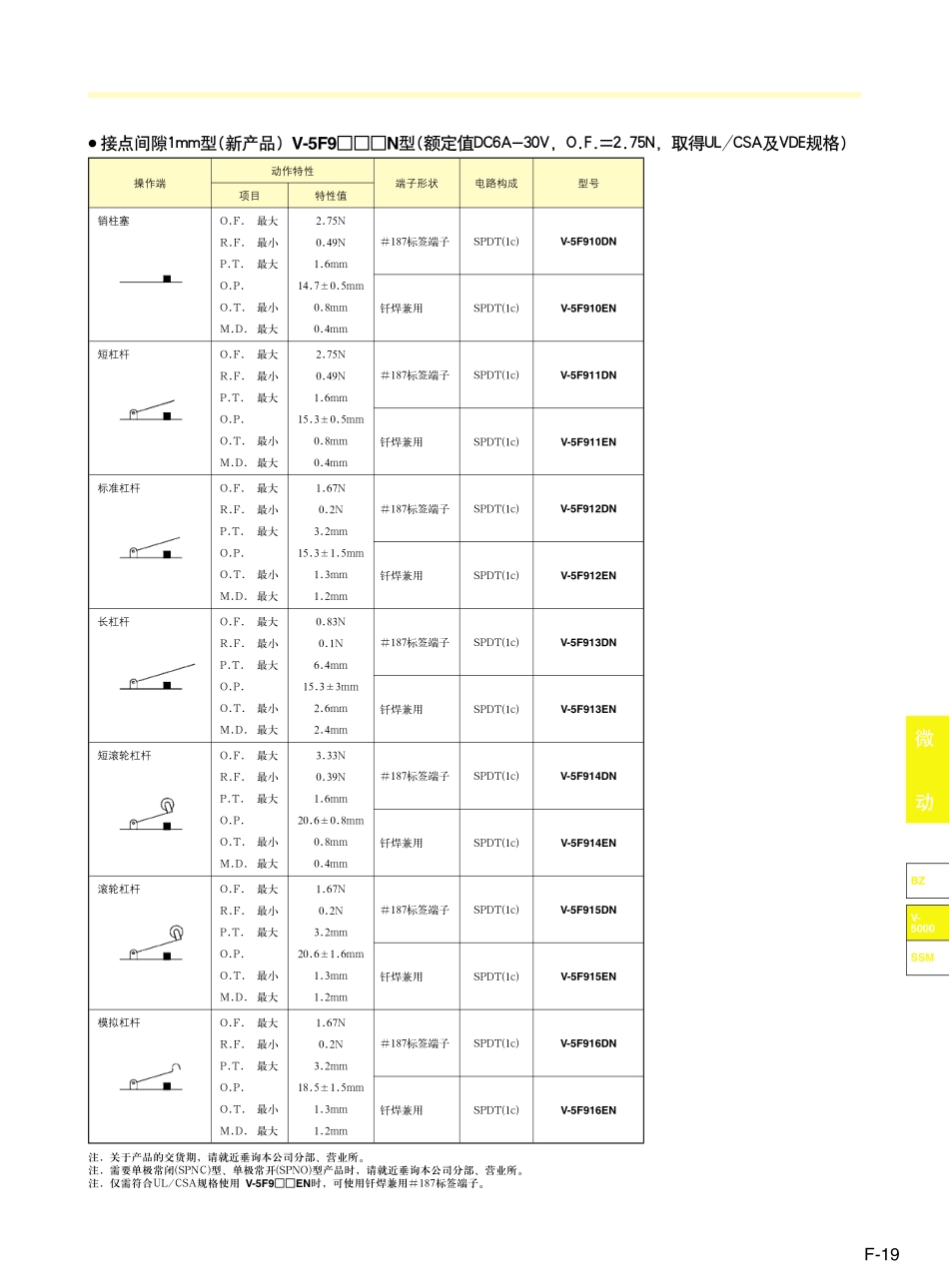

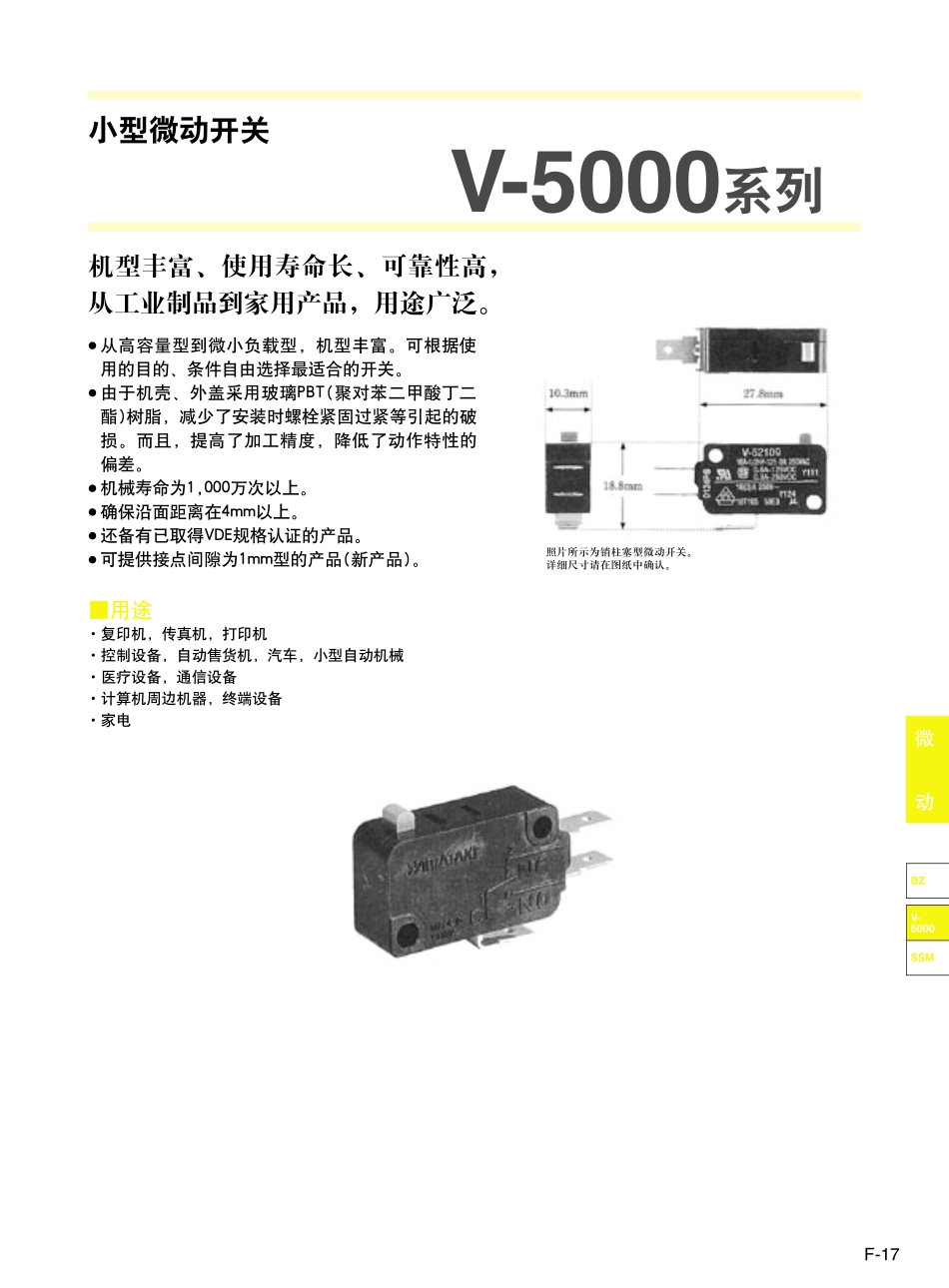

BZ微动V-5000SSMF-17V-5000系列小型微动开关机型丰富、使用寿命长、可靠性高，从工业制品到家用产品，用途广泛。■用途·复印机，传真机，打印机·控制设备，自动售货机，汽车，小型自动机械·医疗设备，通信设备·计算机周边机器，终端设备·家电●从高容量型到微小负载型，机型丰富。可根据使用的目的、条件自由选择最适合的开关。●由于机壳、外盖采用玻璃PBT(聚对苯二甲酸丁二酯)树脂，减少了安装时螺栓紧固过紧等引起的破损。而且，提高了加工精度，降低了动作特性的偏差。●机械寿命为1,000万次以上。●确保沿面距离在4mm以上。●还备有已取得VDE规格认证的产品。●可提供接点间隙为1mm型的产品(新产品)。照片所示为销柱塞型微动开关。详细尺寸请在图纸中确认。BZV-5000SSM微动F-18BZ微动V-5000SSMF-19安装孔孔孔最小最大最大孔■电路构成及端子图机型电路构成端子部尺寸V-50□□单极双投(SPDT)单极常闭(SPNC)单极常开(SPNO)·C端子：快速连接器(＃250)V-5F9□□□NV-51□□V-52□□V-53□□V-54□□V-55□□V-56□□V-59□□·D端子，DN端子：快速连接器(＃187)·E端子：钎焊兼用快速连接器(＃187)，EN端子钎焊专用·Q端子：4.8×0.5(IEC760)■型号一览表●高容量V-50□□C型(额定值21A，O.F.=2.94N,取得UL及CSA规格)注.V-50□□系列只有C端子，无D及E端子。从V-53□□系列到V-56□□系列，D端子为标准配置，同时也备有钎焊兼用的E端子。注.欧洲规格产品的端子形状不同，详情请就近垂询本公司分部、营业所。操作端动作特性端子形状电路构成型号项目特性值销柱塞O.F.最大R.F.最小P.T.最大O.P.O.T.最小M.D.最大2.94N0.74N1.6mm14.7±0.5mm0.8mm0.4mm＃250标签端子SPDT(1c)V-5010C注：关于交货期，请就近垂询本公司分部、营业所。注：需要单极常闭(SPNC)型、单极常开(SPNO)型产品时，请就近垂询本公司分部、营业所。安装孔孔孔最小最大最大孔BZV-5000SSM微动F-18BZ微动V-5000SSMF-19●接点间隙1mm型(新产品)V-5F9□□□N型(额定值DC6A-30V，O.F.=2.75N，取得UL/CSA及VDE规格)操作端动作特性端子形状电路构成型号项目特性值销柱塞O.F.最大R.F.最小P.T.最大O.P.O.T.最小M.D.最大2.75N0.49N1.6mm14.7±0.5mm0.8mm0.4mm＃187标签端子SPDT(1c)V-5F910DN钎焊兼用SPDT(1c)V-5F910EN短杠杆O.F.最大R.F.最小P.T.最大O.P.O.T.最小M.D.最大2.75N0.49N1.6mm15.3±0.5mm0.8mm0.4mm＃187标签端子SPDT(1c)V-5F911DN钎焊兼用SPDT(1c)V-5F911EN标准杠杆O.F.最大R.F.最小P.T.最大O.P.O.T.最小M.D.最大1.67N0.2N3.2mm15.3±1.5mm1.3mm1.2mm＃187标签端子SPDT(1c)V-5F912DN钎焊兼用SPDT(1c)V-5F912EN长杠杆O.F.最大R.F.最小P.T.最大O.P.O.T.最小M.D.最大0.83N0.1N6.4mm15.3±3mm2.6mm2.4mm＃187标签端子SPDT(1c)V-5F913DN钎焊兼用SPDT(1c)V-5F913EN短滚轮杠杆O.F.最大R.F.最小P.T.最大O.P.O.T.最小M.D.最大3.33N0.39N1.6mm20.6±0.8mm0.8mm0.4mm＃187标签端子SPDT(1c)V-5F914DN钎焊兼用SPDT(1c)V-5F914EN滚轮杠杆O.F.最大R.F.最小P.T.最大O.P.O.T.最小M.D.最大1.67N0.2N3.2mm20.6±1.6mm1.3mm1.2mm＃187标签端子SPDT(1c)V-5F915DN钎焊兼用SPDT(1c)V-5F915EN模拟杠杆O.F.最大R.F.最小P.T.最大O.P.O.T.最小M.D.最大1.67N0.2N3.2mm18.5±1.5mm1.3mm1.2mm＃187标签端子SPDT(1c)V-5F916DN钎焊兼用SPDT(1c)V-5F916EN注.关于产品的交货期，请就近垂询本公司分部、营业所。注.需要单极常闭(SPNC)型、单极常开(SPNO)型产品时，请就近垂询本公司分部、营业所。注.仅需符合UL/CSA规格使用V-5F9□□EN时，可使用钎焊兼用＃187标签端子。BZV-5000SSM微动F-20BZ微动V-5000SSMF-21●高容量V-51□□E型(额定值16A，O.F.=2.94N，取得UL/CSA及VDE规格)操作端动作特性端子形状电路构成型号交货期注1.项目特性值销柱塞O.F.最大R.F.最小P.T.最大O.P.O.T.最小M.D.最大2.94N0.74N1.6mm14.7±0.5mm0.8mm0.4mm钎焊兼用＃187标签端子SPDT(1c)V-5110E◎短杠杆O.F.最大R.F.最小P.T.最大O.P.O.T.最小M.D.最大2.94N0.74N1.6mm15.3±0.5mm0.8mm0.4mm钎焊兼用＃187标签端子SPDT(1c)V-5111E标准杠杆O.F.最大R.F.最小P.T.最大O.P.O.T....
