小流量调节阀VIP免费

小流量调节阀_第1页
1/51

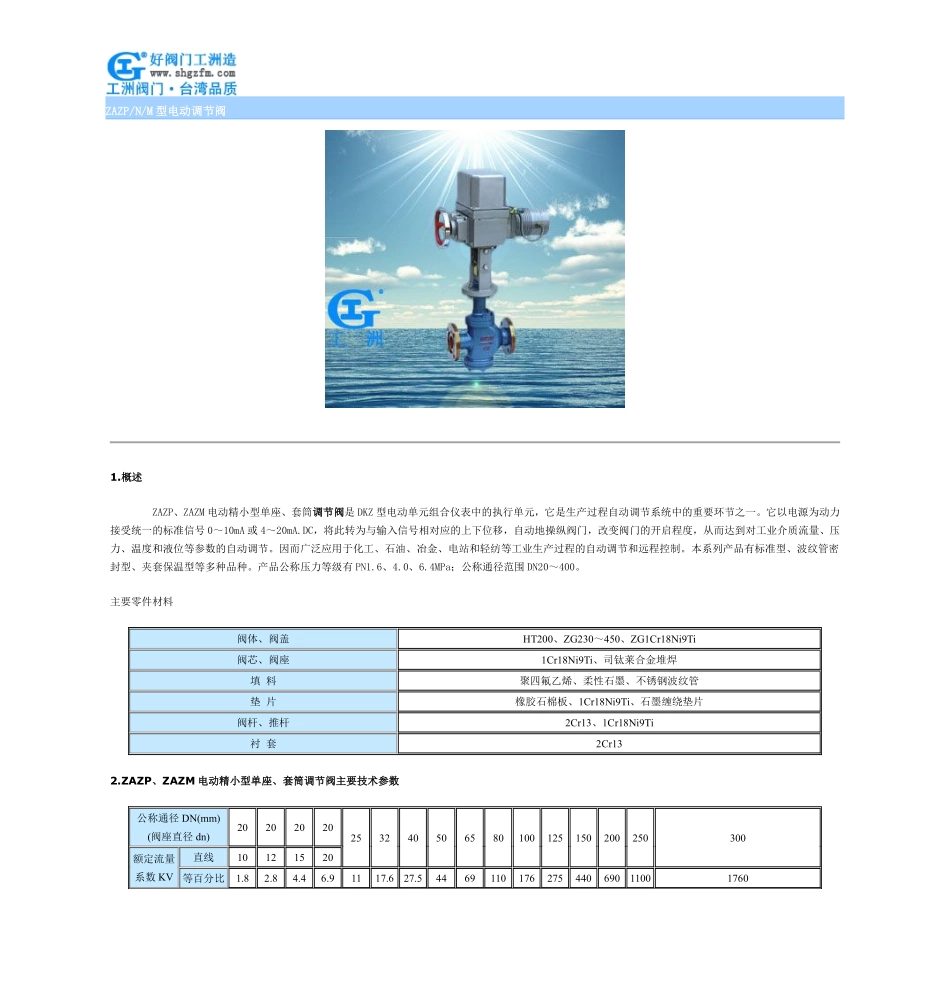

小流量调节阀_第2页
2/51

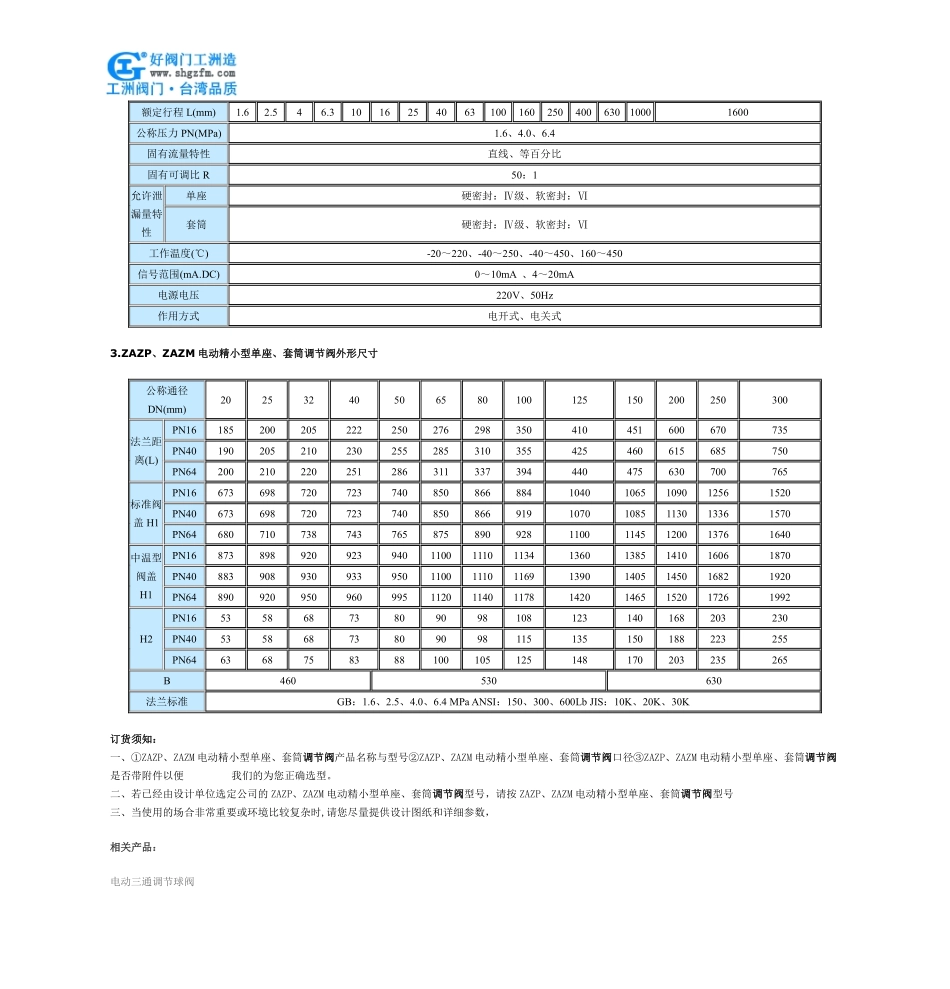

小流量调节阀_第3页
3/51
小流量调节阀目录ZAZP、ZAZM电动精小型单座、套筒调节阀ZJHJ精小型气动薄膜调节角阀ZJHP精小型气动薄膜调节阀小口径单座调节阀-KHLS小口径单座调节阀小口径套筒单座调节阀-KHLC小口径套筒单座调节阀微压指挥器型压力调节阀气动微小流量调节阀-ZJHY气动微小流量调节阀气动精小型焊接调节阀-ZJHP气动精小型焊接调节阀电动精小型调节阀-ZJKP电动精小型调节阀精小型气动薄膜调节阀-ZJHP精小型气动薄膜调节阀精小型电子式调节阀精小型调节阀-ZJHP精小型调节阀ZAZP/N/M型电动调节阀1.概述ZAZP、ZAZM电动精小型单座、套筒调节阀是DKZ型电动单元组合仪表中的执行单元,它是生产过程自动调节系统中的重要环节之一。它以电源为动力接受统一的标准信号0~10mA或4~20mA.DC,将此转为与输入信号相对应的上下位移,自动地操纵阀门,改变阀门的开启程度,从而达到对工业介质流量、压力、温度和液位等参数的自动调节。因而广泛应用于化工、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN1.6、4.0、6.4MPa;公称通径范围DN20~400。主要零件材料阀体、阀盖HT200、ZG230~450、ZG1Cr18Ni9Ti阀芯、阀座1Cr18Ni9Ti、司钛莱合金堆焊填料聚四氟乙烯、柔性石墨、不锈钢波纹管垫片橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片阀杆、推杆2Cr13、1Cr18Ni9Ti衬套2Cr132.ZAZP、ZAZM电动精小型单座、套筒调节阀主要技术参数公称通径DN(mm)(阀座直径dn)20202020253240506580100125150200250300额定流量系数KV直线10121520等百分比1.82.84.46.91117.627.5446911017627544069011001760额定行程L(mm)1.62.546.3101625406310016025040063010001600公称压力PN(MPa)1.6、4.0、6.4固有流量特性直线、等百分比固有可调比R50:1允许泄漏量特性单座硬密封:Ⅳ级、软密封:Ⅵ套筒硬密封:Ⅳ级、软密封:Ⅵ工作温度(℃)-20~220、-40~250、-40~450、160~450信号范围(mA.DC)0~10mA、4~20mA电源电压220V、50Hz作用方式电开式、电关式3.ZAZP、ZAZM电动精小型单座、套筒调节阀外形尺寸公称通径DN(mm)20253240506580100125150200250300法兰距离(L)PN16185200205222250276298350410451600670735PN40190205210230255285310355425460615685750PN64200210220251286311337394440475630700765标准阀盖H1PN1667369872072374085086688410401065109012561520PN4067369872072374085086691910701085113013361570PN6468071073874376587589092811001145120013761640中温型阀盖H1PN1687389892092394011001110113413601385141016061870PN4088390893093395011001110116913901405145016821920PN6489092095096099511201140117814201465152017261992H2PN1653586873809098108123140168203230PN4053586873809098115135150188223255PN646368758388100105125148170203235265B460530630法兰标准GB:1.6、2.5、4.0、6.4MPaANSI:150、300、600LbJIS:10K、20K、30K订货须知:一、①ZAZP、ZAZM电动精小型单座、套筒调节阀产品名称与型号②ZAZP、ZAZM电动精小型单座、套筒调节阀口径③ZAZP、ZAZM电动精小型单座、套筒调节阀是否带附件以便我们的为您正确选型。二、若已经由设计单位选定公司的ZAZP、ZAZM电动精小型单座、套筒调节阀型号,请按ZAZP、ZAZM电动精小型单座、套筒调节阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,相关产品:电动三通调节球阀电动调节球阀ZZYP自力式压力调节阀ZZWP加热型自力温度调节阀微压指挥器型压力调节阀ZXHP不锈钢气动薄膜阀ZXM气动薄膜套筒调节阀ZXGV气动薄膜笼式单座阀ZZC不锈钢自力式压力调节阀SMJ641H/W气动不锈钢截止阀ZZY蒸汽型自力式压力调节阀ZAZP/N/M型电动调节阀ZJHJ精小型气动薄膜调节角阀一、产品[气动薄膜调节角阀]的详细资料:产品型号:ZJHJ产品名称:精小型气动薄膜调节角阀产品特点:ZJHJ精小型气动薄膜调节角阀单座阀采用顶部导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压力损失小、阀容量大、流量特性精确、拆装方便等优点。广泛...
