PLC换热器温度和流量串级控制

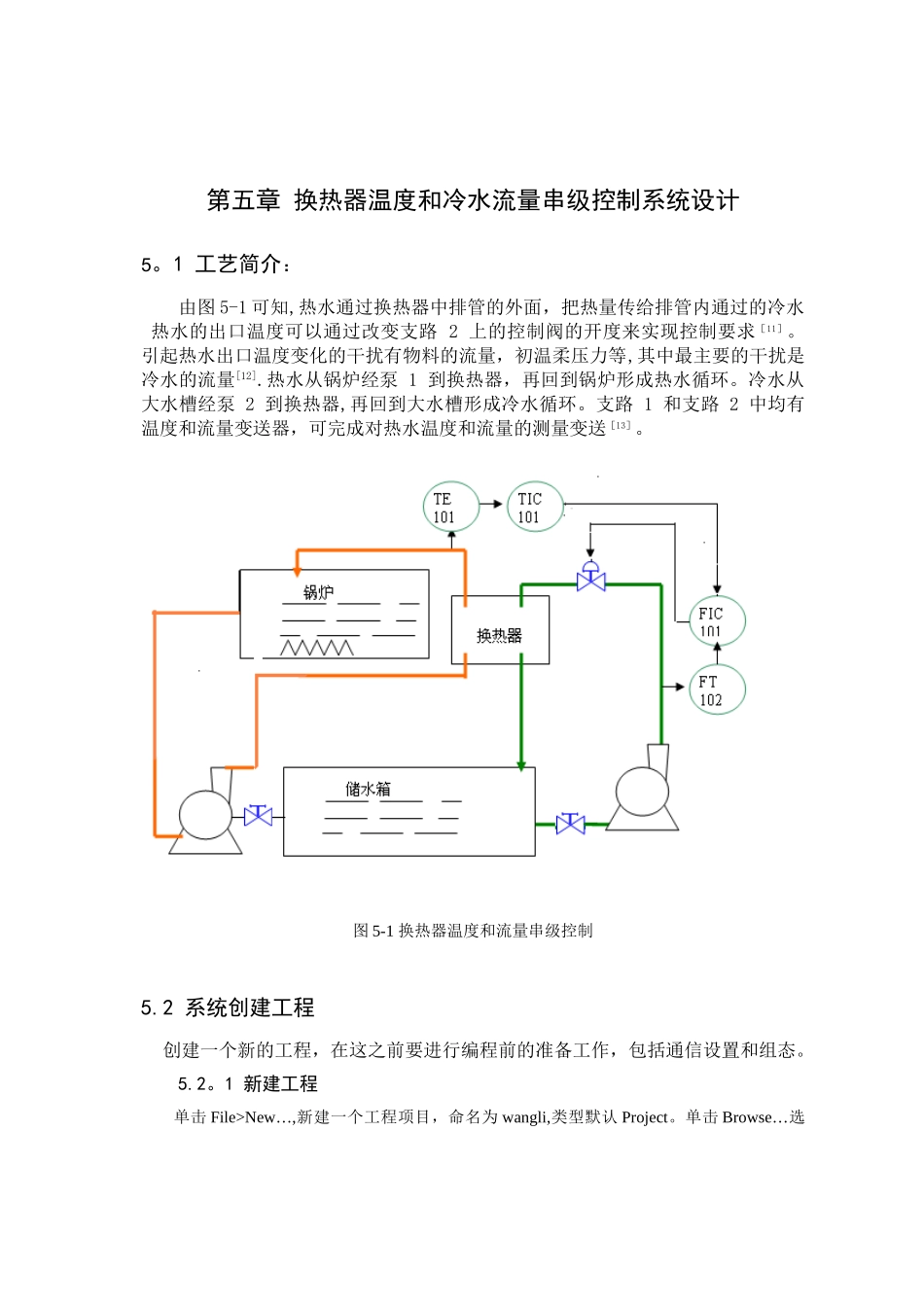

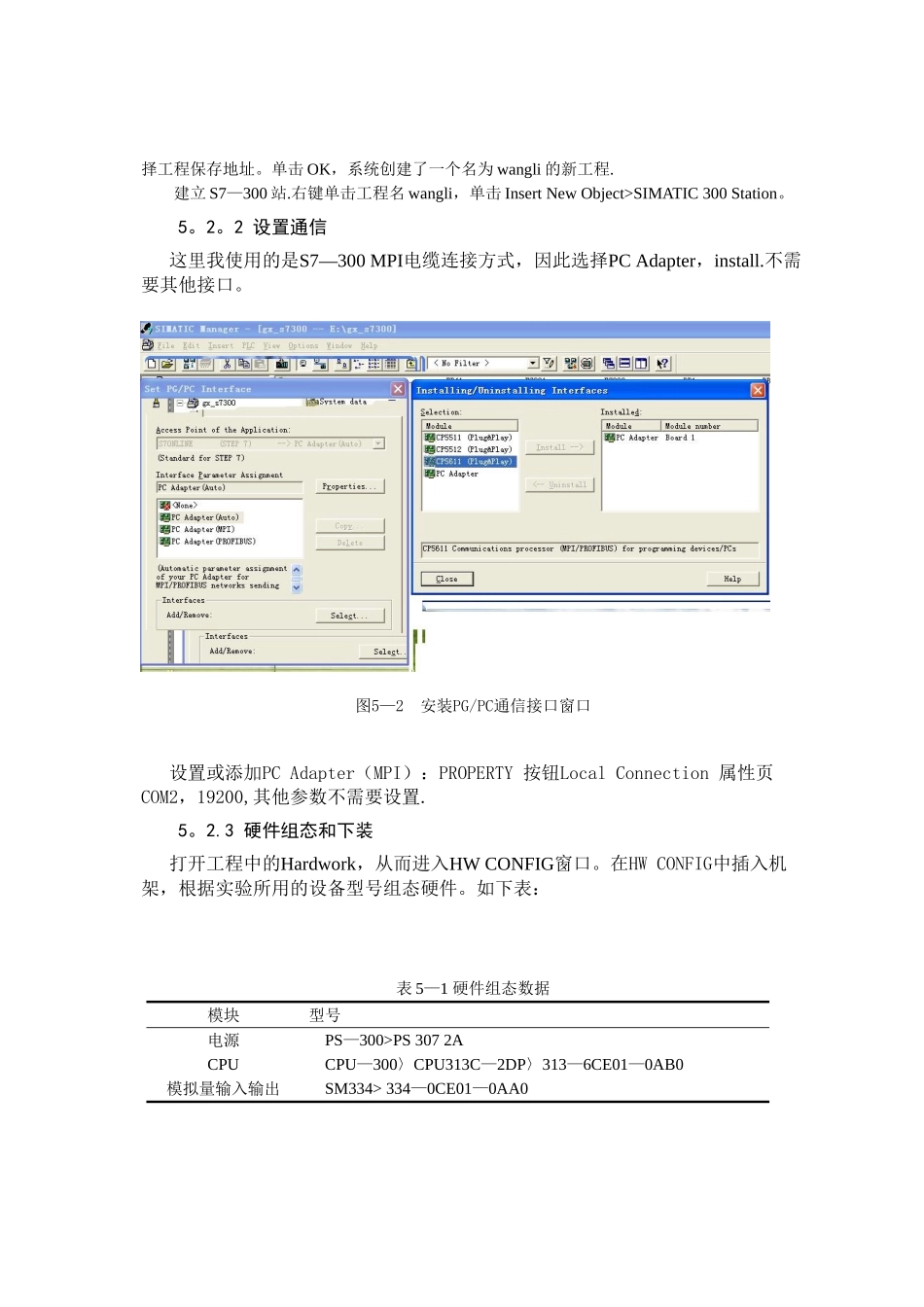

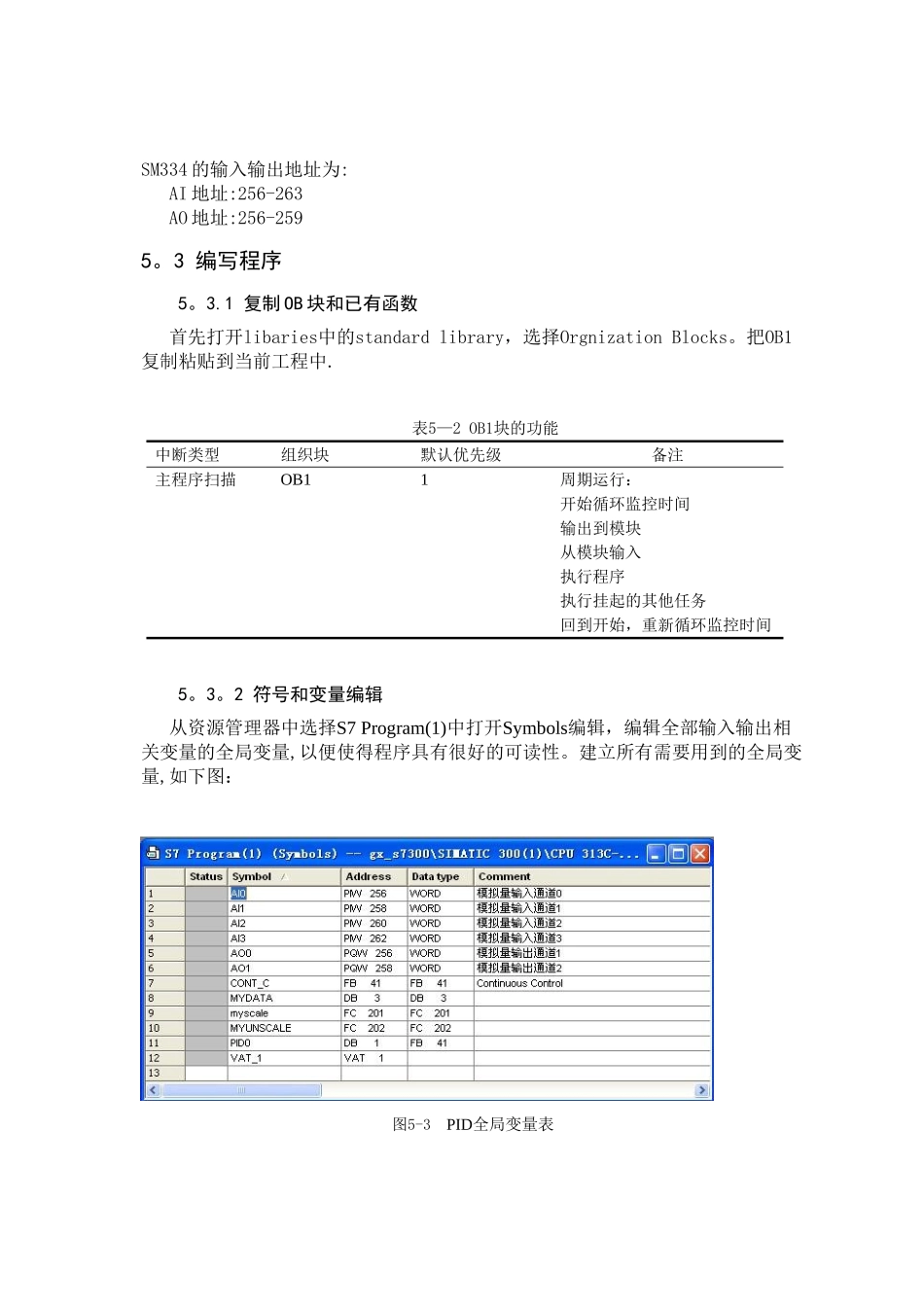

第五章 换热器温度和冷水流量串级控制系统设计5。1 工艺简介：由图 5-1 可知,热水通过换热器中排管的外面，把热量传给排管内通过的冷水 热水的出口温度可以通过改变支路 2 上的控制阀的开度来实现控制要求 ［11］。 引起热水出口温度变化的干扰有物料的流量，初温柔压力等,其中最主要的干扰是冷水的流量[12].热水从锅炉经泵 1 到换热器，再回到锅炉形成热水循环。冷水从大水槽经泵 2 到换热器,再回到大水槽形成冷水循环。支路 1 和支路 2 中均有温度和流量变送器，可完成对热水温度和流量的测量变送［13］。图 5-1 换热器温度和流量串级控制5.2 系统创建工程 创建一个新的工程，在这之前要进行编程前的准备工作，包括通信设置和组态。5.2。1 新建工程单击 File>New…,新建一个工程项目，命名为 wangli,类型默认 Project。单击 Browse…选择工程保存地址。单击 OK，系统创建了一个名为 wangli 的新工程.建立 S7—300 站.右键单击工程名 wangli，单击 Insert New Object>SIMATIC 300 Station。5。2。2 设置通信这里我使用的是S7—300 MPI电缆连接方式，因此选择PC Adapter，install.不需要其他接口。图5—2 安装PG/PC通信接口窗口设置或添加PC Adapter（MPI）：PROPERTY 按钮Local Connection 属性页COM2，19200,其他参数不需要设置.5。2.3 硬件组态和下装打开工程中的Hardwork，从而进入HW CONFIG窗口。在HW CONFIG中插入机架，根据实验所用的设备型号组态硬件。如下表：表 5—1 硬件组态数据模块型号电源PS—300>PS 307 2ACPUCPU—300〉CPU313C—2DP〉313—6CE01—0AB0模拟量输入输出SM334> 334—0CE01—0AA0 SM334 的输入输出地址为:AI 地址:256-263AO 地址:256-259 5。3 编写程序5。3.1 复制 OB 块和已有函数首先打开libaries中的standard library，选择Orgnization Blocks。把OB1复制粘贴到当前工程中.表5—2 OB1块的功能中断类型组织块默认优先级备注主程序扫描OB11周期运行：开始循环监控时间输出到模块从模块输入执行程序执行挂起的其他任务回到开始，重新循环监控时间5。3。2 符号和变量编辑从资源管理器中选择S7 Program(1)中打开Symbols编辑，编辑全部输入输出相关变量的全局变量,以便使得程序具有很好的可读性。建立所有需要用到的全局变量,如下图：图5-3 PID全局变量表其中AI(SM334 模拟量输入)，AO（SM334 模拟量输出）,变量地址都是PIW,POW,的格式，这表示这...
