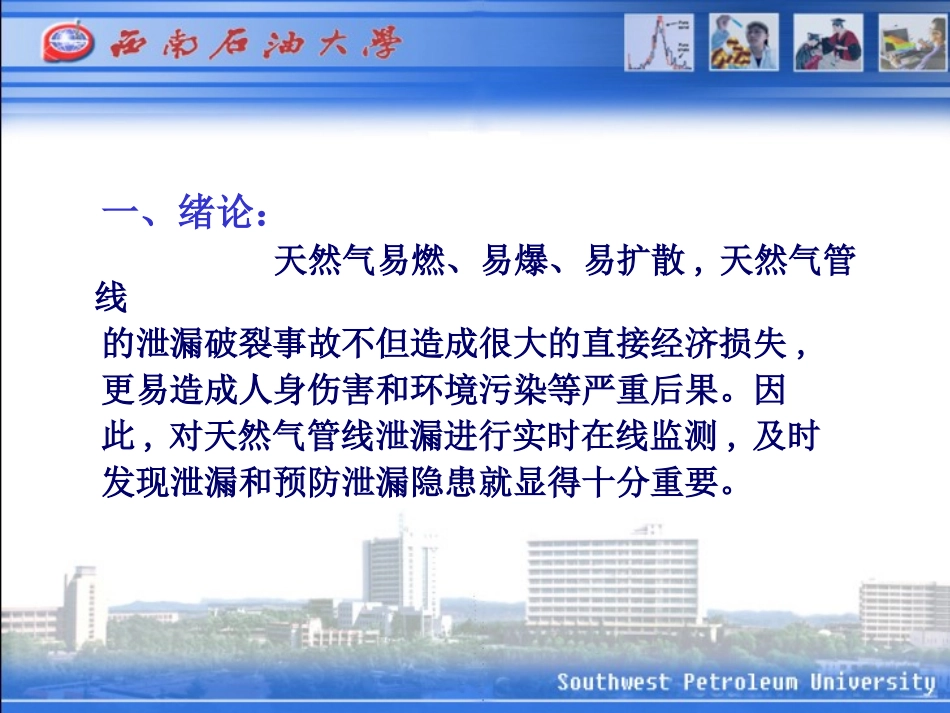

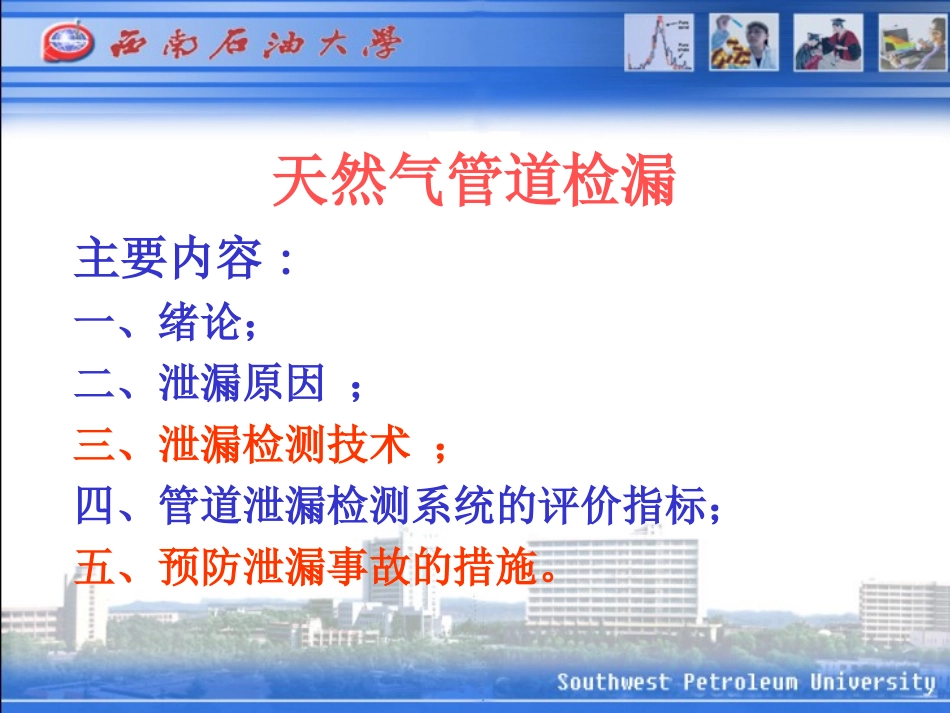

1天然气管道检漏主要内容:一、绪论；二、泄漏原因；三、泄漏检测技术；四、管道泄漏检测系统的评价指标；五、预防泄漏事故的措施。2一、绪论：天然气易燃、易爆、易扩散,天然气管线的泄漏破裂事故不但造成很大的直接经济损失,更易造成人身伤害和环境污染等严重后果。因此,对天然气管线泄漏进行实时在线监测,及时发现泄漏和预防泄漏隐患就显得十分重要。3根据泄漏量的不同，管道泄漏一般分为小漏、中漏、大漏。小漏亦称砂眼，泄漏量低于正常输量的3%，主要是由于管道防腐层被破坏，管壁在土壤电化学腐蚀作用下出现锈点，腐蚀逐渐贯穿整个管壁的现象。中漏的泄漏量在正常输量的3%－10%之间。大漏的泄漏量则大于正常输量的10%。在管道运营中，由于倒错流程、干线阀门误动作等原因可能使干线超压造成管道泄漏。4二、泄漏原因：天然气长输管道在运行过程中,出现泄漏现象的原因主要有以下四个方面。(1)管道腐蚀；(2)自然破坏；(3)人为破坏；(4)管道自身缺陷。5管道的泄漏,具体表现在以下10个方面:①管道材质不良,由于材质开裂、存在砂眼,久经腐蚀穿洞；②管道涂层损坏、脱落,造成管道腐蚀穿孔；③阴极保护度低或失效,以及潮湿的环境如腐蚀性介质对管道外壁造成的腐蚀和传输介质的腐蚀成分对管道内壁造成的腐蚀；④管道接头安装不良，阀门不良，未设计管道伸缩节等原因；⑤由于地下管道拥挤,在施工其它地下工程时受影响所致；6⑥由于高层建筑工程的重压,使地基下沉,致使管道开裂；⑦由于地质构造原因使地基下沉,造成管道开裂(如地震\地下水位下降)；⑧在路段上的管道,由于重载车辆的通行而造成管道开裂；⑨不法分子的盗窃破坏，造成管道穿孔以及施工人员违章操作,野蛮施工造成的破坏；⑩由于地震、滑坡等自然灾害以及气候变化使管道发生翘曲变形导致应力破坏。7一般来说,泄漏事故在管道运行的早期的发生频率较高,而在中期较低。这主要是因为在早期,管道在材质、设计和施工等方面存在的未被发现的缺陷,会在运行初期充分暴露,管理和操作人员的本身经验不足,制度不全,这也是初期造成泄漏事故多发的原因;在管道运行后期,由于管道和设备的老化、腐蚀、磨损,管道较容易破裂,造成事故率上升。8在天然气管道输送过程中,常发生泄漏的部位是管道上的连接部位、焊接部位、流体的转向部位及采用填料密封部位等。1.连接部位泄漏：连接部位是指为了检修或更换零部件而在设备或管道上设置的可拆卸性构件。最常见的连接部位有法兰连接和螺纹连接。9(1)法兰泄漏：法兰密封是天然气管道输送中应用最广泛的一种密封结构形式。这种密封形式一般是依靠其连接螺栓所产生的预紧力,通过各种固体垫片或液体垫片达到足够的工作密封比压,来阻止被密封流体介质的外泄,属于强制密封范畴。这种连接形式主要存在三种泄漏形式。101)界面泄漏。密封垫片压紧力不足、法兰结合面上的粗糙度不恰当、管道温差变形、机械振动等都会引起密封垫片与法兰面之间密合不严而发生泄漏。2)渗透泄漏。压力介质通过密封垫片内部的微小间隙而产生的一种泄漏形式。3)破坏泄漏。破坏泄漏是由于安装质量欠佳而产生密封垫片压缩过度或密封比压不足而发生的泄漏。11(2)螺纹连接部位泄漏：螺纹泄漏是由于所使用的缠绕填充材料如四氟乙烯、石棉绳、麻丝等材料经过长期使用后,会出现老化、龟裂、变质,塑性变形和回弹力下降,造成填充材料与丝扣之间密合不严而发生泄漏。2.焊接部位泄漏：由焊接存在的缺陷如未焊透、夹渣、气孔、裂纹引起的泄漏。123.冲刷引起的管道泄漏：由于天然气高速流体在改变方向时,对管壁产生较大的冲刷力导致的管道穿孔泄漏。4.填料部位泄漏：主要指阀门填料处或机泵的轴向填料密封处发生的泄漏。13二、泄漏检测技术：泄漏检测方法一般用来检测管道的完整性的。国外从20世纪70年代末开始对油气长输管道泄漏检测技术进行研究,到80年代末,相关的检测技术和设备已商品化。目前,国内外常用的输气管道泄漏检测与定位方法很多。141、直接检漏法：直接检漏法是检测泄漏气体的直接检漏方法,其中包括最原始的人工巡视法,这种方法依靠工人沿道进行巡视,依赖于人的敏感性、经验和责任心,往往只能发现一些较大的泄漏,而且耗费很大的人力,实...
