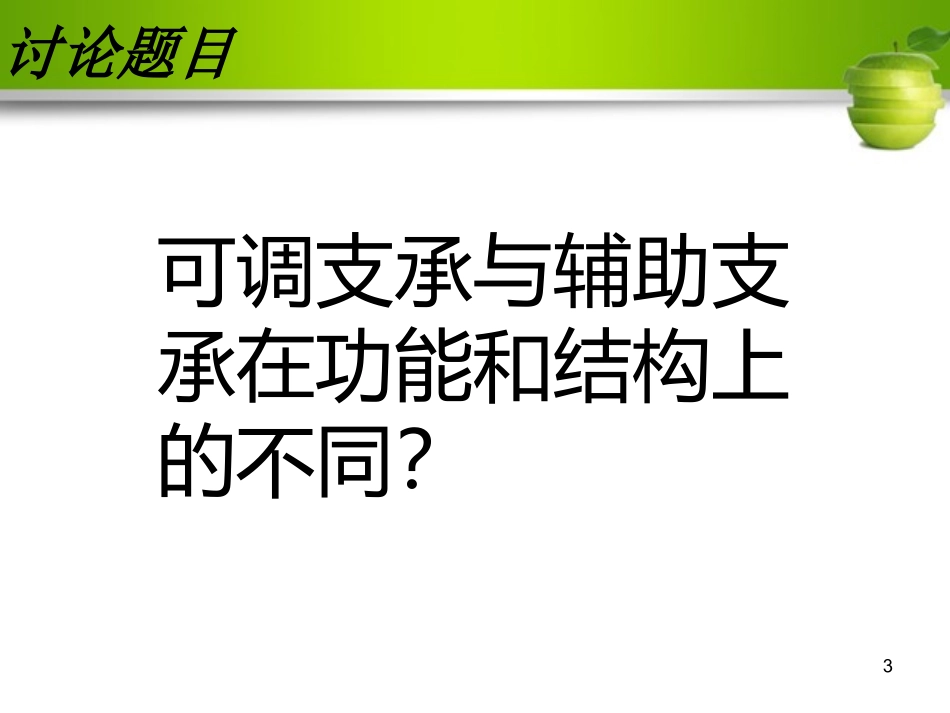

《机械制造工艺学》讨论课2机制3班4组2015年6月26日3讨论题目可调支承与辅助支承在功能和结构上的不同？4目录概念回顾对比分析补充说明功能不同结构不同成员分工51）平面定位的主要形式：固定支承、可调支承、自位支承、辅助支承。一、概念回顾3）辅助支承：工件完成定位后才参与的支承。如旋转式辅助支承、自位式辅助支承2）可调支承：支承点的位置可以调整的支承。6概念分析可调支承：是工件以平面定位时的一种定位元件，并且是一种高度可以调节的定位元件。辅助支承：虽然高度也可以调节，但不是定位元件。7二、对比——功能不同可调支承：使用目的在于与工件接触、限制工件应该被限制的自由度，一个可调支承与工件接触时，相当于合理布置的一点、限制工件的一个自由度。辅助支承：虽然也与工件接触，但其使用目的在于提高工件的安装刚度和定位稳定性，并不起限制工件自由度的作用，不能改变工件的定位位置。8显然工件六个自由度都已被限制、实现了完全定位举例分析工件以内孔与定位心轴配合:限制x、y平移、旋转大凸台底面与心轴轴肩接触：限制z平移防转销接触：限制z旋转钻孔夹紧力9因为小凸台底面没有任何支承，在受到钻削力时工件容易发生弯曲变形，最终使加工孔中心线不直。还不能进行削注意：如采用可调支承与小凸台底面接触，将发生过定位。辅助支承10二、对比——结构不同结构很相似，但并不完全一致。可调支承带有锁紧螺母，而辅助支承不带锁紧螺母。11可调支承：在一批工件加工前只调整一次，在同一批工件加工中，其位置保持不变，作用相当于固定支承，所以可调支承在调整后必须用锁紧螺母锁紧。原因分析辅助支承必须逐个工件进行调整，以适应工件支承表面的位置变化，所以螺旋式辅助支承不用锁紧螺母锁紧12补充：自位式辅助支承自位式辅助支撑可以用一个弹簧实现不同位置的确定，然后再锁紧，同时也方便了支撑位置的确定。13可调支承：适用在工件表面不规整或工件批与批之间毛坯尺寸变化较大时，也可作成组夹具的调整元件。三、总结：辅助支承：用于定位元件出现对工件的支承刚度不足、定位稳定性欠佳的情况。14四、成员分工资料查找资料整理总结归纳PPT制作15
