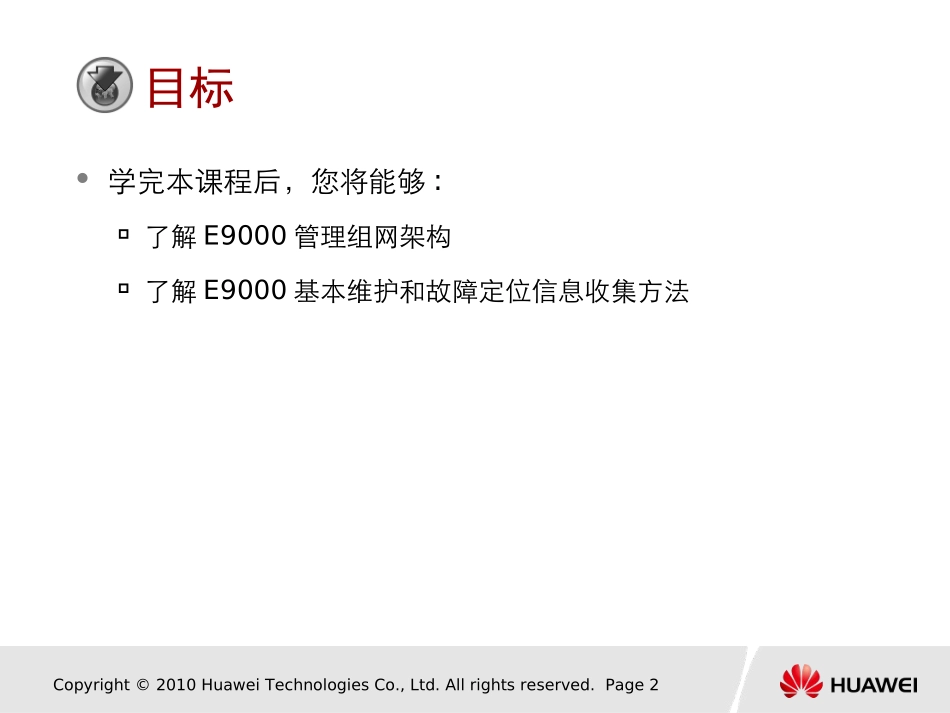

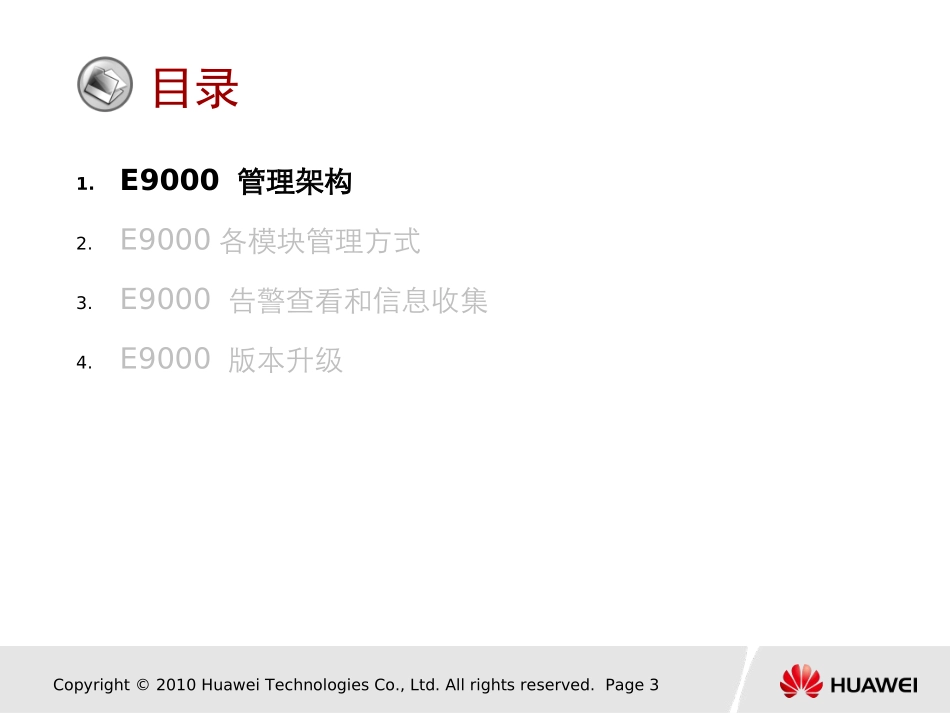

www.huawei.comCopyright©2010HuaweiTechnologiesCo.,Ltd.Allrightsreserved.E9000管理与维护Copyright©2010HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page2目标学完本课程后，您将能够:了解E9000管理组网架构了解E9000基本维护和故障定位信息收集方法Copyright©2010HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page3目录1.E9000管理架构2.E9000各模块管理方式3.E9000告警查看和信息收集4.E9000版本升级Copyright©2010HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page4E9000机框管理E9000根据不同的用户需求和场景，可支持本地维护和远程维护本地维护：计算节点本地KVMSMM集中KVM串口登陆机框液晶屏查询设置远程维护：远程KVMSNMPwebSSHSOLMM910管理模块E9000主要通过MM910模块实现对机框内部的管理，和对外提供管理接口Copyright©2010HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page5E9000设备管理架构E9000通过MM910模块实现机框内设备的集中管理提供5条I2C总线到风扇提供2条I2C总线到电源提供eth链路到前插计算槽位提供eth链路到交换模块可通过MM910出对外管理接口可通过X2/X3交换模块外出管理接口MM910模块提供级联端口用于框间管理端口级联MM910MM910MM910MM910风扇风扇电源电源计算节点1计算节点1…………计算节点16计算节点16E1交换模块E1交换模块X2交换模块X2交换模块X3交换模块X3交换模块E4交换模块E4交换模块BMCBMCBMCI2C总线I2C总线前插槽位交换模块管理网口管理网口管理网口以太网链路级联端口级联端口默认通过交换板出外出管理端口可通过命令修改Copyright©2010HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page6目录1.E9000管理架构2.E9000各模块管理方式3.E9000信息收集方法4.E9000版本升级Copyright©2010HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page7机框显示屏机箱显示屏主要特性：机框信息（位置，名称等）查看、设置单板，电源，风扇模块在位信息/告警信息查看管理模块IP地址设置机框功率封顶设置通过机框显示屏可以直观的看到系统是否有告警和故障不需要外部设备就可以完成基本的管理单板IP地址设置，方便远程维护机框告警信息显示机框功率封顶机框后插模块显示Copyright©2010HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page8计算节点的本地维护方式计算节点可以本地维护包括：串口本地KVMMM910集中KVMVGA接口USB接口串口高密接口USB接口通过MM910的面板可以集中管理16个计算节点VGA，USB鼠标、键盘、光驱集中KVM界面计算节点本地KVM、串口通过高密头出接口Copyright©2010HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page9交换模块维护方式计算节点可以支持维护方式：近端串口通过MM910进行带外管理：SSH命令行，web页面管理网口SSH实现业务配置管理网口SNMPMM910web页面CX910mibCopyright©2010HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page10电源管理电源通过MM910进行管理，可通过web页面和命令行包括：状态查询、版本查询、类型查询Web页面命令行Copyright©2010HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page11风扇管理风扇通过MM910进行管理，支持web页面和命令行包括：告警信息查询、版本查询、转速显示等Copyright©2010HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page12目录1.E9000管理架构2.E9000各模块管理方式3.E9000信息收集方法4.E9000版本升级Copyright©2010HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page13通过MM910web页面查看告警可以通过web页面查看机框内所有单板的硬件告警信息Shelf标签页可以看到整个机框的告警信息各单板标签页可以看到本板的信息Copyright©2010HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page14通过MM910命令行查看告警信息可以通过下面的命令获取系统中有告警的单板位置smmget-lsystem-dunhealthylocations可以通过如下命令查询单板具体的告警信息smmget[-lsmm]-dhealtheventssmmget-lbladeN-dhealtheventssmmget-lswiN-dhealtheventssmmget-lshelf-dhealtheventssmmget-lpem-dhealtheventssmmg...
