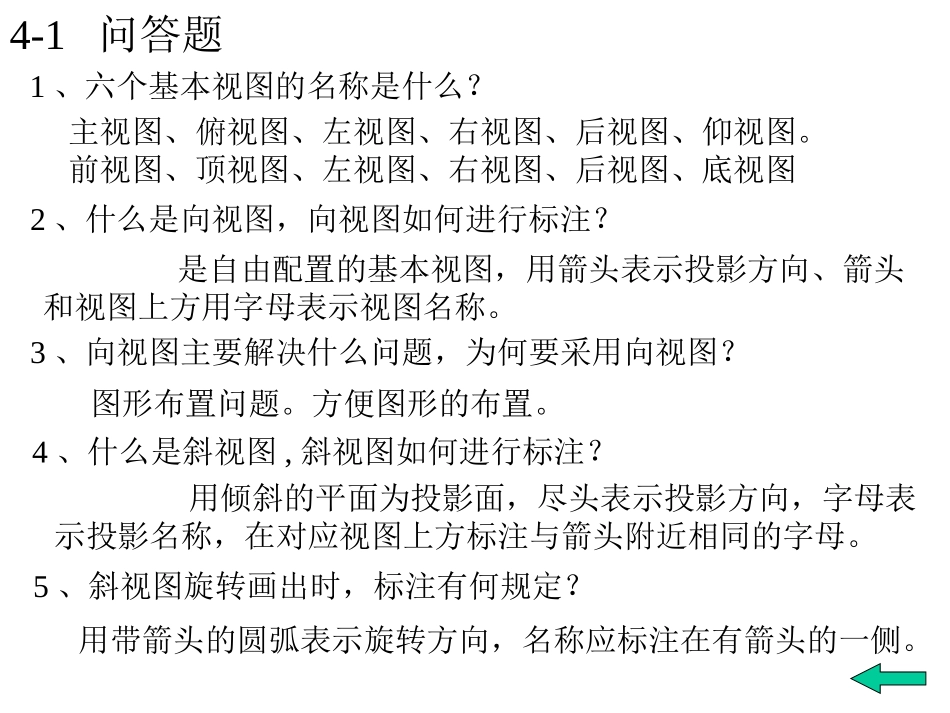

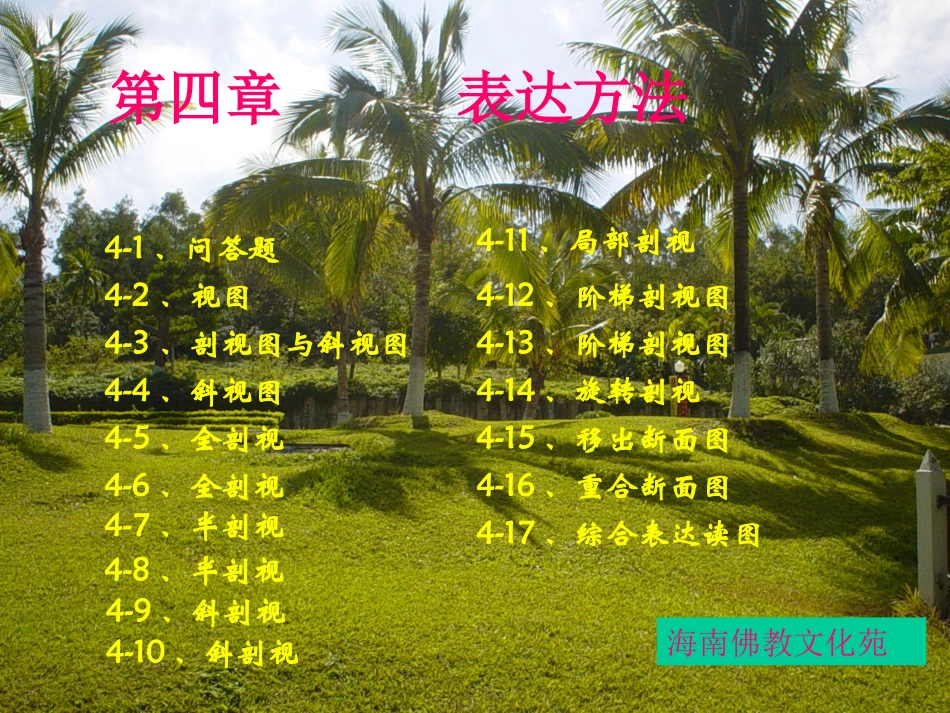

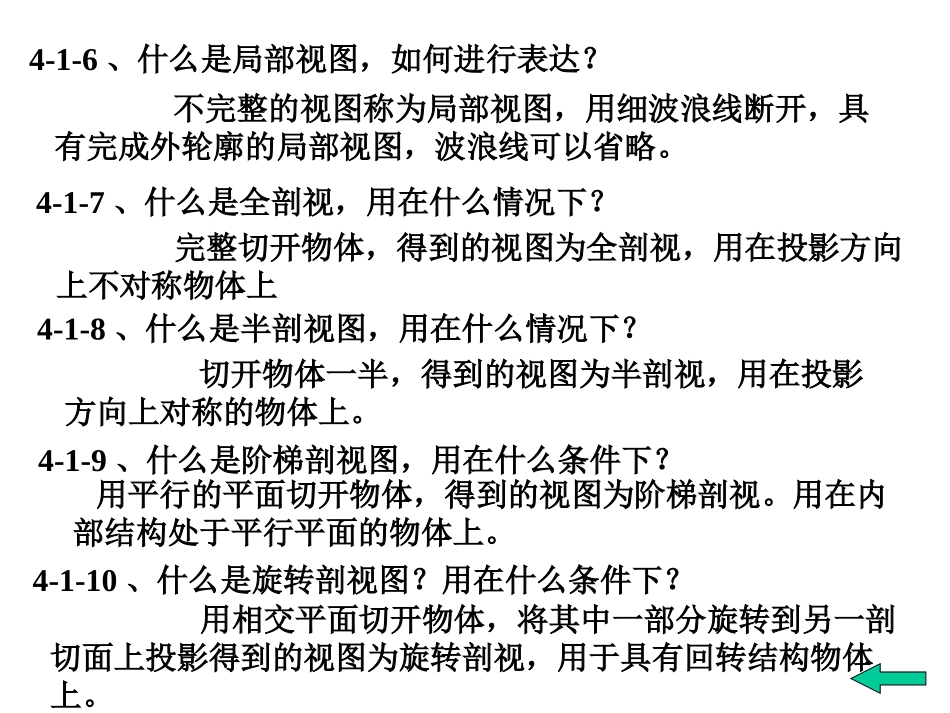

4-1、问答题4-2、视图4-3、剖视图与斜视图4-4、斜视图4-5、全剖视4-6、全剖视4-7、半剖视4-8、半剖视4-9、斜剖视4-10、斜剖视4-11、局部剖视4-12、阶梯剖视图4-13、阶梯剖视图4-14、旋转剖视4-15、移出断面图4-16、重合断面图4-17、综合表达读图海南佛教文化苑第四章表达方法4-1问答题1、六个基本视图的名称是什么？主视图、俯视图、左视图、右视图、后视图、仰视图。前视图、顶视图、左视图、右视图、后视图、底视图2、什么是向视图，向视图如何进行标注？是自由配置的基本视图，用箭头表示投影方向、箭头和视图上方用字母表示视图名称。3、向视图主要解决什么问题，为何要采用向视图？图形布置问题。方便图形的布置。4、什么是斜视图,斜视图如何进行标注？用倾斜的平面为投影面，尽头表示投影方向，字母表示投影名称，在对应视图上方标注与箭头附近相同的字母。5、斜视图旋转画出时，标注有何规定？用带箭头的圆弧表示旋转方向，名称应标注在有箭头的一侧。4-1-6、什么是局部视图，如何进行表达？不完整的视图称为局部视图，用细波浪线断开，具有完成外轮廓的局部视图，波浪线可以省略。4-1-7、什么是全剖视，用在什么情况下？完整切开物体，得到的视图为全剖视，用在投影方向上不对称物体上4-1-8、什么是半剖视图，用在什么情况下？切开物体一半，得到的视图为半剖视，用在投影方向上对称的物体上。4-1-9、什么是阶梯剖视图，用在什么条件下？用平行的平面切开物体，得到的视图为阶梯剖视。用在内部结构处于平行平面的物体上。4-1-10、什么是旋转剖视图？用在什么条件下？用相交平面切开物体，将其中一部分旋转到另一剖切面上投影得到的视图为旋转剖视，用于具有回转结构物体上。4-1-11、什么是肋板结构,在剖视图中画法上有什么规定?在物体上起加强作用的薄板结构称为肋板，纵向剖切不画剖面线。4-1-12、在表达方法中可以采用假想画法，如何进行表达？用双点画线表示，表示物体上投影方向上不存在的结构。4-1-13、局部剖视图如何进行表达？局部剖视图一般画在视图中，用细波浪线与视图其他部分分界，不用标注。4-1-14、在Solidedge软件中生成向视图的方法是什么？使用辅助视图工具，生成视图，右键点击生成的视图，选择取消对齐，将视图移到合适的位置上。15、在Solidedge中生成全剖视图有那两种方法？使用剖切位置线和全剖视图工具，使用局部剖视工具。4-1-16、在Solidedge中如何生成半剖视图?使用局部剖视工具，选择要剖视的视图，用矩形画出剖切的范围（一半），在其他试图选深度，再选择剖切的视图即可。4-1-17、在轴测图上如何生成局部剖视图？使用局部剖视工具，选择一视图，使用剖切的范围），在其他试图选剖切，再选择轴测图，右键点击轴测图，在视图内绘制，修改剖面线方向。4-1-18、在Solidedge中如何生成断开的视图？右键点击视图，选择断裂试图，选择线型，断裂线形式，在视图中选择断裂的长度，确定即可。4-1-19、在Solidedge中，如何进行绕垂直轴的旋转的投影变换？复制视图、旋转视图、重新投影.4-1-20、在Solidedge中，如何进行换面法的投影变换？使用辅助视图工具。与前一章的做法相同，做出立体，存盘—重新投影，先给出主俯视图、再用其他试图工具生成其他四个视图，补全中心线。六个试图不需要任何标注。4-2完成下面立体的其余4个视图4-2-2求右视图倒角，不用草图，自定尺寸4-3、剖视图与斜视图4-3-2、斜视图（旋转）该题难在倾斜部分的造型，可做一正平线，用垂直于线的面做参考平面，孔用孔工具做，加锥尖120度。草图上两直线，不用画到平面，也不知道有多大，大概就行，让系统自动判断。本题难在孔的定位上。用捕捉关系或曲线投影用捕捉关系难度更大一些。`两个紫色的椭圆，就是圆心位置，他们是草图中椭圆的投影。选择曲线投影工具（曲面工具栏），选择曲线，投影面，投影方向用一个的法线表示，选一面即可。4-4-1斜视图4-4-2局部视图右边凸台的造型与4-3-1题类似，使用斜视图工具生成向视图，用隐藏工具隐藏不要的图线。不易定位也可标注尺寸后造型。1、看主视图外框，是它的大概形状，第一步先把它做出来；2、俯视图有一圆，应为切除；用拉伸除料完成...
