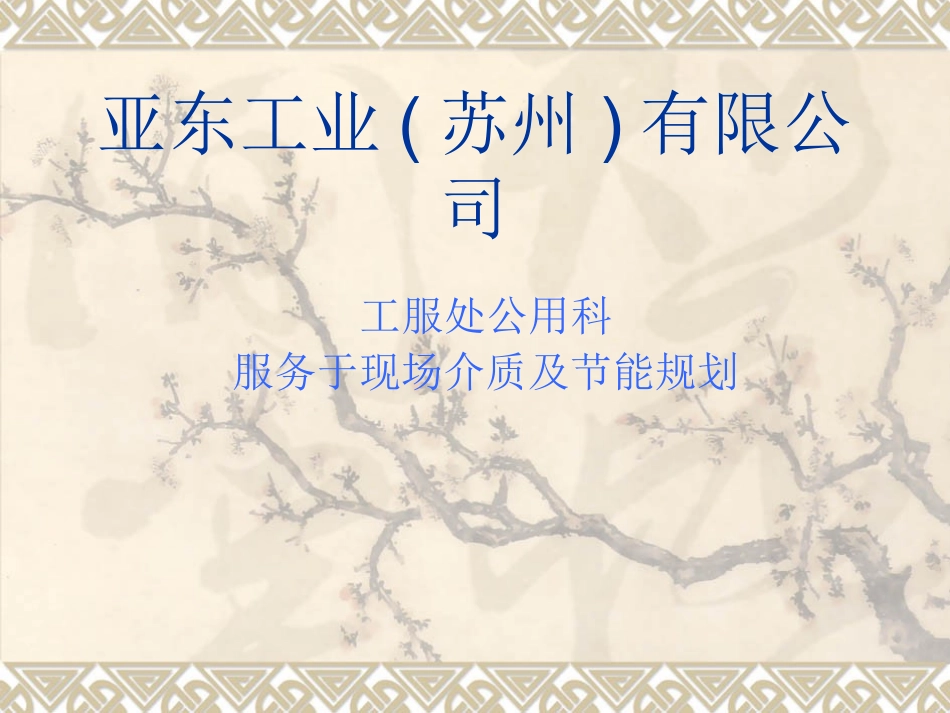

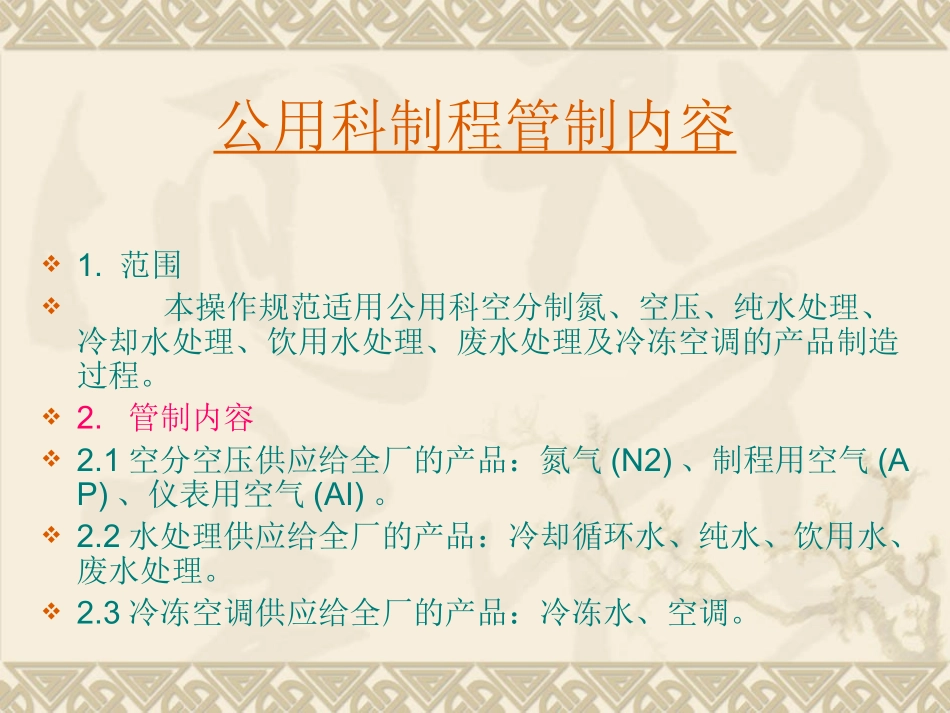

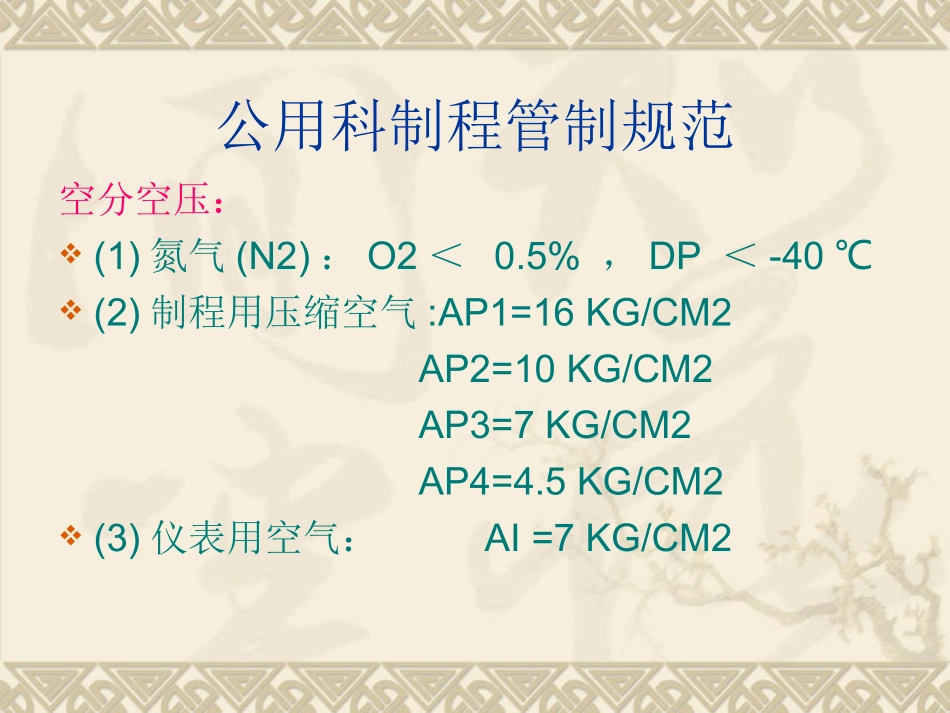

亚东工业(苏州)有限公司工服处公用科服务于现场介质及节能规划公用科制程管制内容1.范围本操作规范适用公用科空分制氮、空压、纯水处理、冷却水处理、饮用水处理、废水处理及冷冻空调的产品制造过程。2.管制内容2.1空分空压供应给全厂的产品：氮气(N2)、制程用空气(AP)、仪表用空气(AI)。2.2水处理供应给全厂的产品：冷却循环水、纯水、饮用水、废水处理。2.3冷冻空调供应给全厂的产品：冷冻水、空调。公用科制程管制规范空分空压：(1)氮气(N2)：O2＜0.5%，DP＜-40℃(2)制程用压缩空气:AP1=16KG/CM2AP2=10KG/CM2AP3=7KG/CM2AP4=4.5KG/CM2(3)仪表用空气：AI=7KG/CM2公用科服务HTY各气体介质一.纺丝吸枪用气:1.AP=1.6MPa露点温度-16~-25℃含油量≤3PPM2.水冷微油螺杆空压机数量:5台(备三台冷干机组)单台最大产气量:2200NM3/Hr最大设定压力:1.7MPa单台额定功率:400KW(马达电压6000V)冷却水流量:54NM3/Hr4.HTY主管道口径DN200,最大用量9000NM3/Hr3.每一台空压机组可以恒压控制.(正常开三台,备用二台)当压力维持设定值15分钟后可自动停机,低压可自动启动.16K压缩空气单价估算书计算公式：(空压机功率.Hr*电费+冷却水费+运行耗财费)/小时产气量(400KWH*0.68元/KWH+90KWH*0.68元/KWH*54M3/800M3+5.71)/2220M3=281.84/2220=0.127元/M316K空压机每台月电费:400*0.60*24*30*0.8=133,632元公用科服务HTY各气体介质二.仪表AI用气:1.AI=0.7MPa露点温度≤-40(℃经冷冻干燥机处理后再进入吸附式干燥机处理.)含尘量≤2微米2.水冷无油离心空压机数量:3台(备三台冷干机组,两台吸干机组)单台最大产气量:9898NM3/Hr最大设定压力:0.8MPa单台额定功率:1100KW(马达电压6000V)3.每一台空压机组可以恒压控制.(正常开二台,备用一台)4.T/U仪表AI现场设定0.6~0.65MPa,低于0.58MPa该线跳车.5.油雾发生器压力设定0.2MPa6.仪表AI用气供全公司气源,非常重要.各用户单位绝不能用AI吹扫,防止瞬时压降很大,导致生产线跳车.AP7和AI7的气源均来自于三台离心空压机组.7K离心压缩空气单价估算书计算公式：(空压机功率.Hr*电费+冷却水费+运行耗财费)/小时产气量(1100KWH*0.68元/KWH+90KWH*0.68元/KWH*120M3/800M3+5.71)/9898M3=762.89/9898=0.077元/M37K离心空压机每台月电费:1100*0.58*24*30*0.8=430,848公用科服务HTY各气体介质三.主网络喷头用气:1.AP=1.0MPa2.AP10共有4台无油螺杆空压机组,其中两台变频控制.(ZR400/ZR500各两台)3.单台产气量为:3200NM3/Hr4.最大设定压力为1.08MPa5.露点温度为-16~-25,℃含尘量小于2微米.6.HTY主管道口径DN200,最大用量5184NM3/Hr公用科服务现场各气体介质四.AP=0.70MPa1.在HTY使用范围:切丝器用气、第二道网络喷嘴用气、抽丝表层、打包机、卫生清洁2。TWD捻纱机，织布机气动元件和打结用2.微粒控制在20um内,由3台离心机提供.公用科服务HTY/SSP各气体介质五.氮气:1.含氧量<0.5%2.氮气最大产量为600NM3/Hr3.氮气含尘量和露点温度指标均高于AI.4.液氮储罐有15m3.(应急备用)5.1L液氮≒0.79NM3氮气6.吸附式制氮机组,气体来源于AP7.7.AP7经1um和0.01um两道过滤器后进入吸附式制氮机8.HTY主管道口径DN25,最大用量100NM3/HrN2运行费用核算N2运行费用核算本工程总投资设备费640,000+130,000+240,000=1010,000元AI运行费用+制氮机的E2+E3+E41、折旧提成费E2E2＝设备费×90％/10年*300*24*600*0.5＝0.042元/m3。2、维护费E3E3=E2*20%=0.0084元/m33、人工费：E4E4=25元/（小时人）/300NM3/H=0.083元/m34、综合成本E5＝（E2+E3+E4）+E5（AI）＝0.29088元/m3。公用科服务各气体介质六.天燃气由市燃气管网提供总管DN200,3.0bar.SSP支管DN40,最大流量:170NM3/HrDIPPING支管DN125,最大流量:3833NM3/Hr单价:2.52元/NM3公用科服务HTY各气体介质总概1.三台离心空压机组供应于全公司AP7、N2、AI7。每一台产气量为9898NM3/Hr.2.AP4.5专供SSP切片输送。备一台无油螺杆空压机组，产气量为2400NM3/Hr.现从AP7接一组气源至AP4.5备用。3.AP7管道可与AP10管道切换.4.AI=0.7MPa4.1纺丝楼内所有仪表,气缸,.气阀.4.2...
