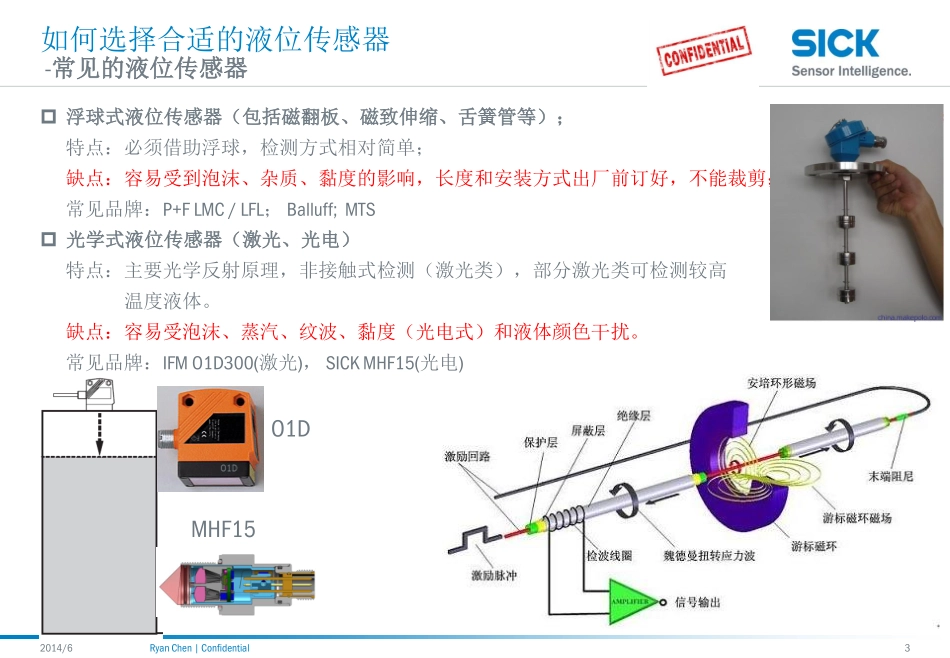

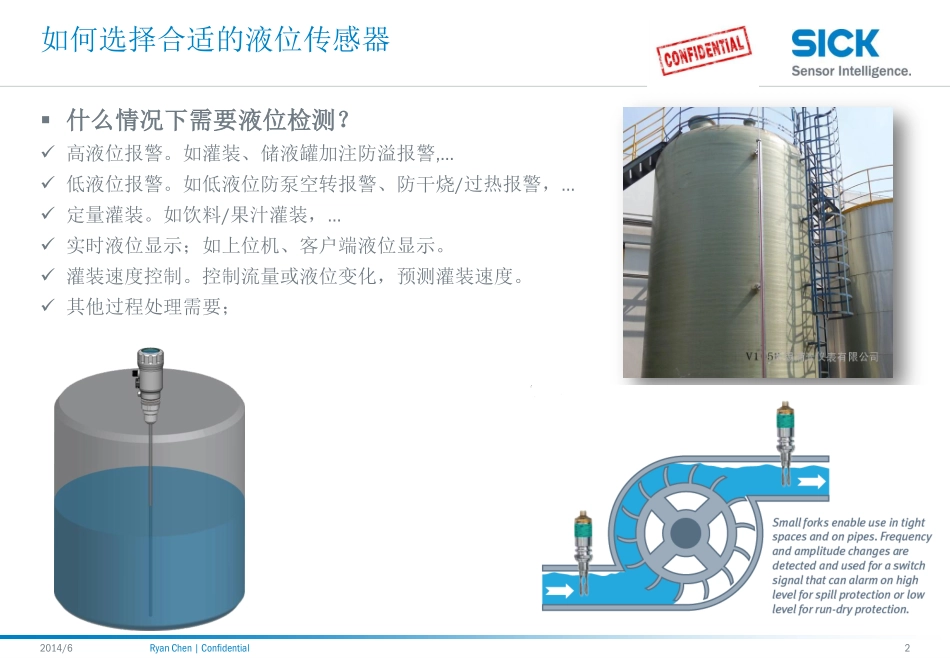

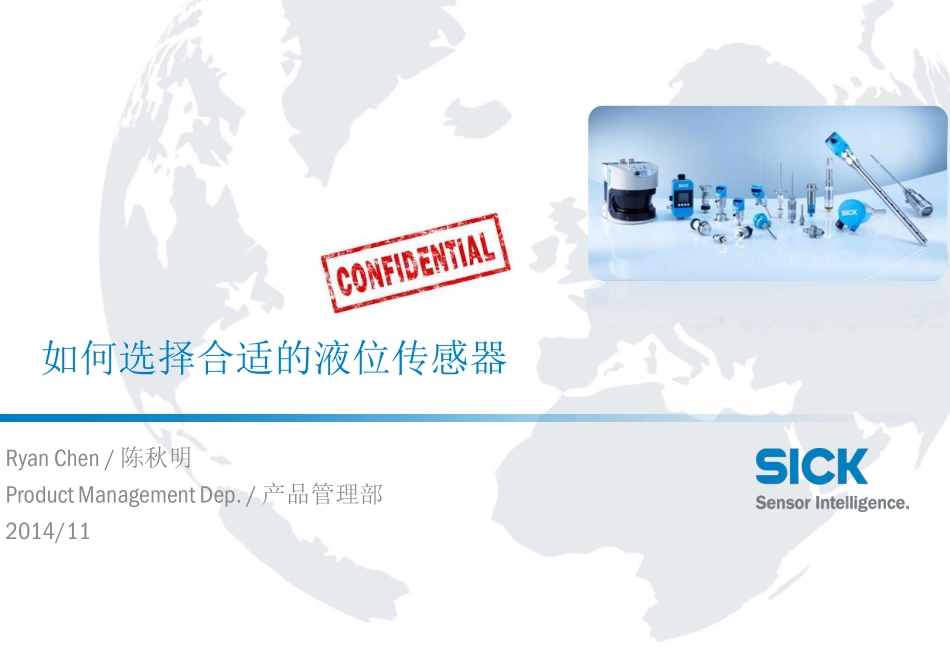

Centerlinecontent如何选择合适的液位传感器RyanChen/陈秋明ProductManagementDep./产品管理部2014/11Centerlinecontent如何选择合适的液位传感器什么情况下需要液位检测?高液位报警。如灌装、储液罐加注防溢报警,…低液位报警。如低液位防泵空转报警、防干烧/过热报警,…定量灌装。如饮料/果汁灌装,…实时液位显示;如上位机、客户端液位显示。灌装速度控制。控制流量或液位变化,预测灌装速度。其他过程处理需要;2014/6RyanChen|Confidential2Centerlinecontent如何选择合适的液位传感器浮球式液位传感器(包括磁翻板、磁致伸缩、舌簧管等);特点:必须借助浮球,检测方式相对简单;缺点:容易受到泡沫、杂质、黏度的影响,长度和安装方式出厂前订好,不能裁剪;常见品牌:P+FLMC/LFL;Balluff;MTS光学式液位传感器(激光、光电)特点:主要光学反射原理,非接触式检测(激光类),部分激光类可检测较高温度液体。缺点:容易受泡沫、蒸汽、纹波、黏度(光电式)和液体颜色干扰。常见品牌:IFMO1D300(激光),SICKMHF15(光电)2014/6RyanChen|Confidential3-常见的液位传感器MHF15O1DCenterlinecontent如何选择合适的液位传感器超声波液位传感器特点:非接触式检测,不受颜色、光线等影响,依靠介质表面反射声波至传感器,传感器通过计算发出与接受声波的时间差进行高度计算;缺点:容易受到吸波介质(如泡沫等)、水蒸汽等影响;另外,声波传播受到温度影响,一般无法检测较高温度液体。注意:DIV09UP56超声波液位传感器具有不锈钢外壳和感应膜有特氟龙涂层,可以用于检测腐蚀性液体。(若感应膜为工程塑料,则容易受到腐蚀性液体蒸汽影响)。常见品牌:SICKUM18/30,UP56;P+FUB/UC;BannerQS18;Baumer18/50series电容式液位传感器(连续液位检测)特点:根据电容感应原理(C=常数*Ɛ*S/d),当液位高度变化时,电容值改变,传感器通过将电容变化值转换成可读取信号,从而换算出液位高度。缺点:容易受到溶液属性(不同介电常数)、黏度(挂料)、杂质等影响;另外,由于检测探杆为塑料材质,内含线路板,制造工艺上检测高温或大分子液体,容易导致水蒸汽进入探杆内壁。不能裁剪。常见品牌:IFMLK2014/6RyanChen|Confidential4Centerlinecontent如何选择合适的液位传感器静压式液位传感器特点:通过采用高精度压力传感器检测溶液底部受到的压力(P=ρhs),转换为液位高度;缺点:通常需要与大气压做参考,无法使用在含压力变化的容器内;价格较高;常见型号:SICKLFH/PHT/PBSH2014/6RyanChen|Confidential5Centerlinecontent常见品牌液位传感器类型RyanChen|Confidential6-标准类型6MicrowaveVibrationConductiveCapacitiveOpticalElectromechanicalRadarOpticalUltrasonicGuidedRadarHydrostaticCapacitiveetc.ElectromechanicalPointLevelContinuousLevel(E+Hlabel)2ndJuly2014雷达音叉磁性(浮球)电容光学式舌簧管式雷达光学式超声波导波雷达静压式舌簧管式电容Centerlinecontent常见品牌液位传感器类型2014/6RyanChen|Confidential7-卫生型MicrowaveVibrationConductiveCapacitiveOpticalElectromechanicalRadarOpticalUltrasonicGuidedRadarHydrostaticCapacitiveetc.ElectromechanicalPointLevelContinuousLevel(E+Hlabel)雷达音叉磁性(浮球)电容光学式舌簧管式雷达光学式超声波导波雷达静压式舌簧管式电容CenterlinecontentSICK主推液位传感器类型SICK主推液位传感器类型A.导波雷达液位计–LFPCubic/InoxSICK导波雷达液位计可用于检测连续和开关量液位,可用于检测绝大多数液体(包括油与水),不受黏度、挂料、颜色、泡沫等因素影响;探杆采用316L食品级不锈钢,耐腐蚀性强,且可裁剪;可满足大多数液位检测应用,并且可提供卫生型选择。并且具有探杆式、绳索式等类型;2014/6RyanChen|Confidential8LFP/LFV200LFPCubic绳索式LFPInox分离式CenterlinecontentSICK主推液位传感器类型导波雷达液位计工作原理2014/6RyanChen|Confidential9LFP/LFV200AmplitudeTime电磁波到达液体表面后反射的脉冲发出脉冲过程连接端口反射的脉冲tpulscLc1t0...
