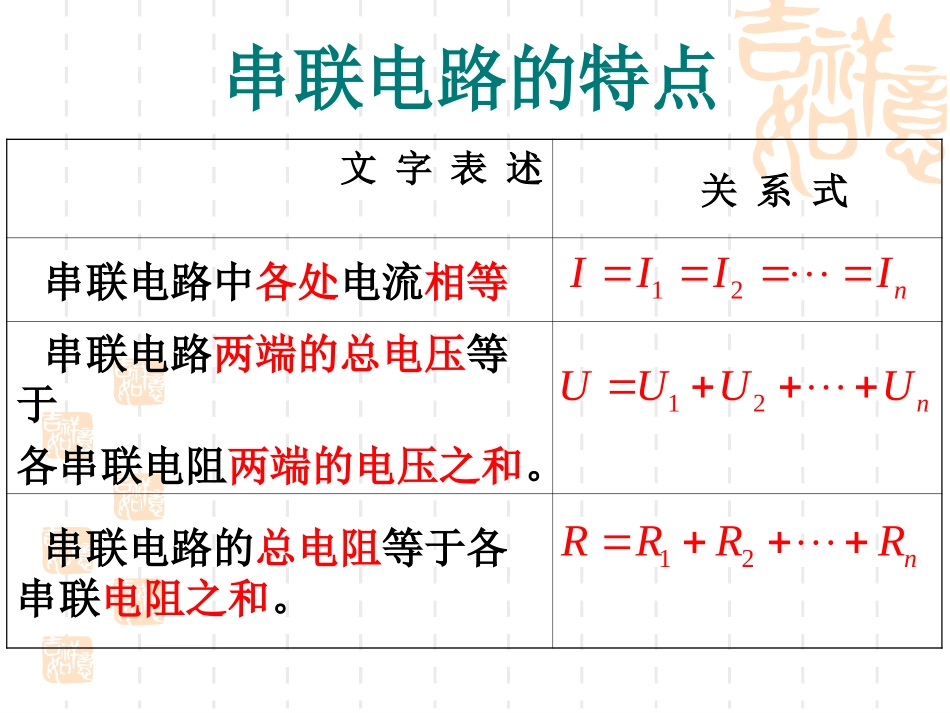

复习提问串联电路中电流、电压、电阻有什么特点？串联电路的特点文字表述关系式串联电路中各处电流相等串联电路两端的总电压等于各串联电阻两端的电压之和。串联电路的总电阻等于各串联电阻之和。12nIIII12nUUUU12nRRRR观察与实验课题：串联电路电压的分配U1U2UAR1R2S观察与思考R1=10ΩR2=5ΩI=0.6AR=____U1=_____U2=____U=_____15Ω6V3V9V1221RR1221UU321RR321UU312RR312UU7理论推导III21因RURURU2211所以2121RRUU故有RRUU22RRUU11U1U2UAR1R2S分压原理：串联电路中各电阻两端的电压跟它们的电阻的大小成正比。（每个电阻都分担了一部分电压，阻值越大的电阻，分担的电压越大。）练习有两个电阻R1和R2，已知R1:R2=2:5,若它们在电路上串联，则两个电阻的电压比U1:U2=____；电阻上的电流比I1:I2=_____2:51:1例题：一电铃的电阻为10Ω，正常工作时两端的电压为6V。若要把它接在电压为9V的电源上，应该怎样？R2R1S通过例题总结串联电阻有分压作用，起这种用途的电阻叫分压电阻。（通过分压电阻的分压作用，可以使额定电压低的用电器能够连到电压高的线路上使用。）串联电路的分压作用如果电路两端的电压大于用电器所能允许的最大电压，用电器就不能直接接入电路中使用，这时可在电路中串联一个适当的电阻，分担一部分电压，让用电器恰好得到它所能承受的电压，串联电路的这种作用叫分压作用。小结串联电路电压的分配串联电路中各电阻两端的电压跟它们的电阻的大小成正比关系式U1/U2=R1/R2U1/U=R1/RU2/U=R2/R可以使额定电压低的用电器能够连到电压高的线路上使用分压作用分压原理作业有一盏弧光灯，额定电压U1=40V,正常工作时通过的电流I=5.0A,应该怎样把它接入U=220V的家庭电路中,才能正常工作？P1052题P1234题
