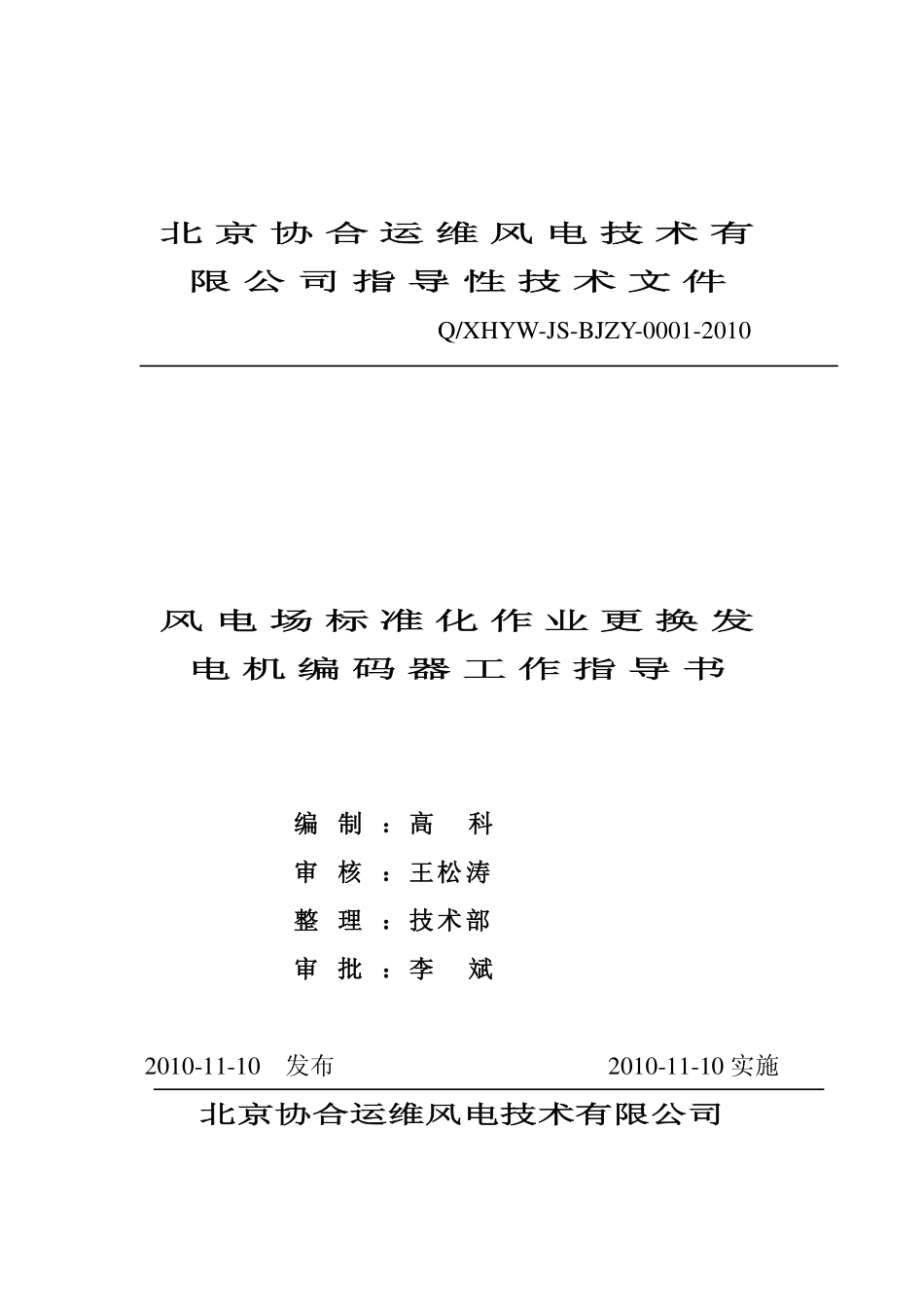

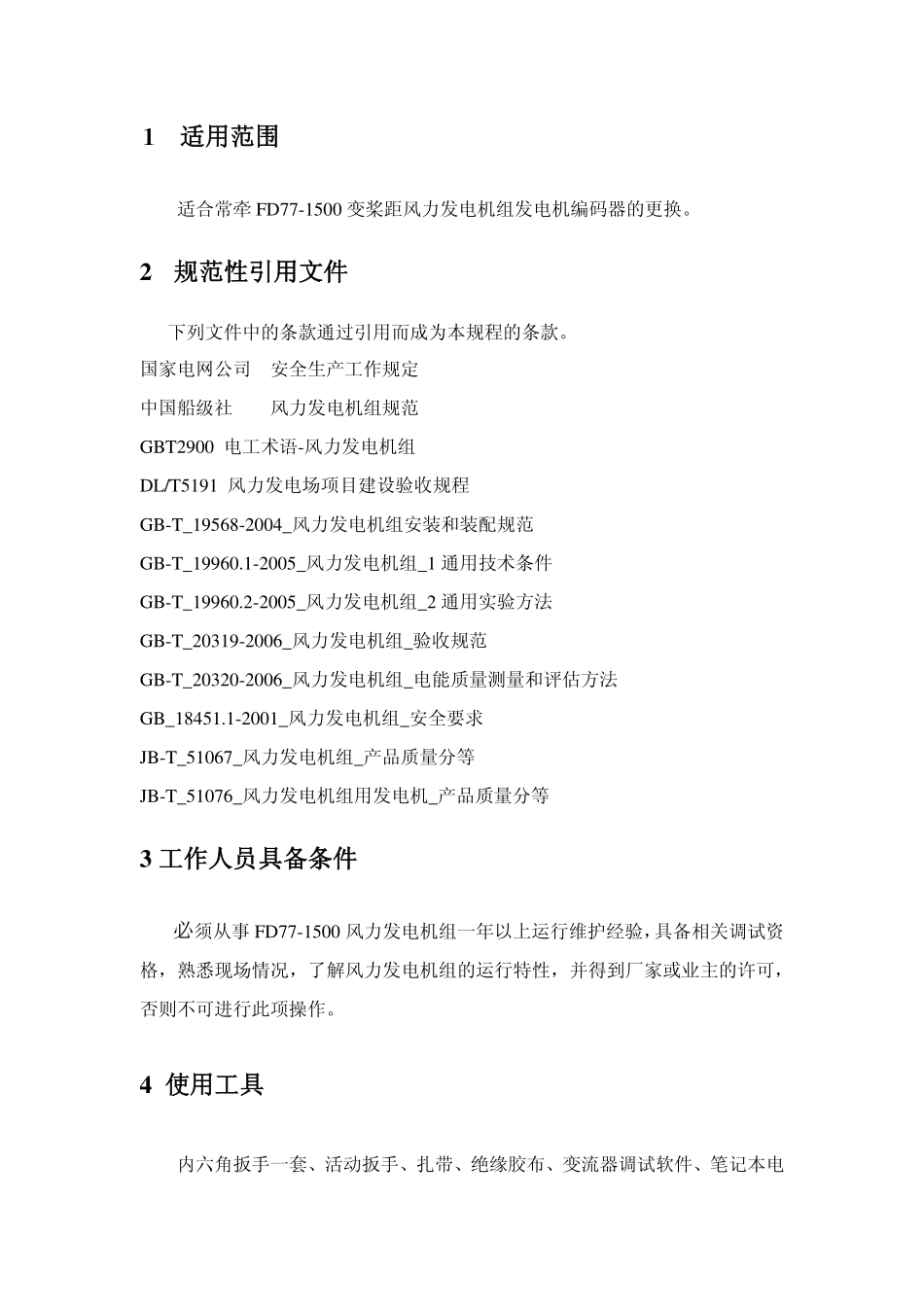

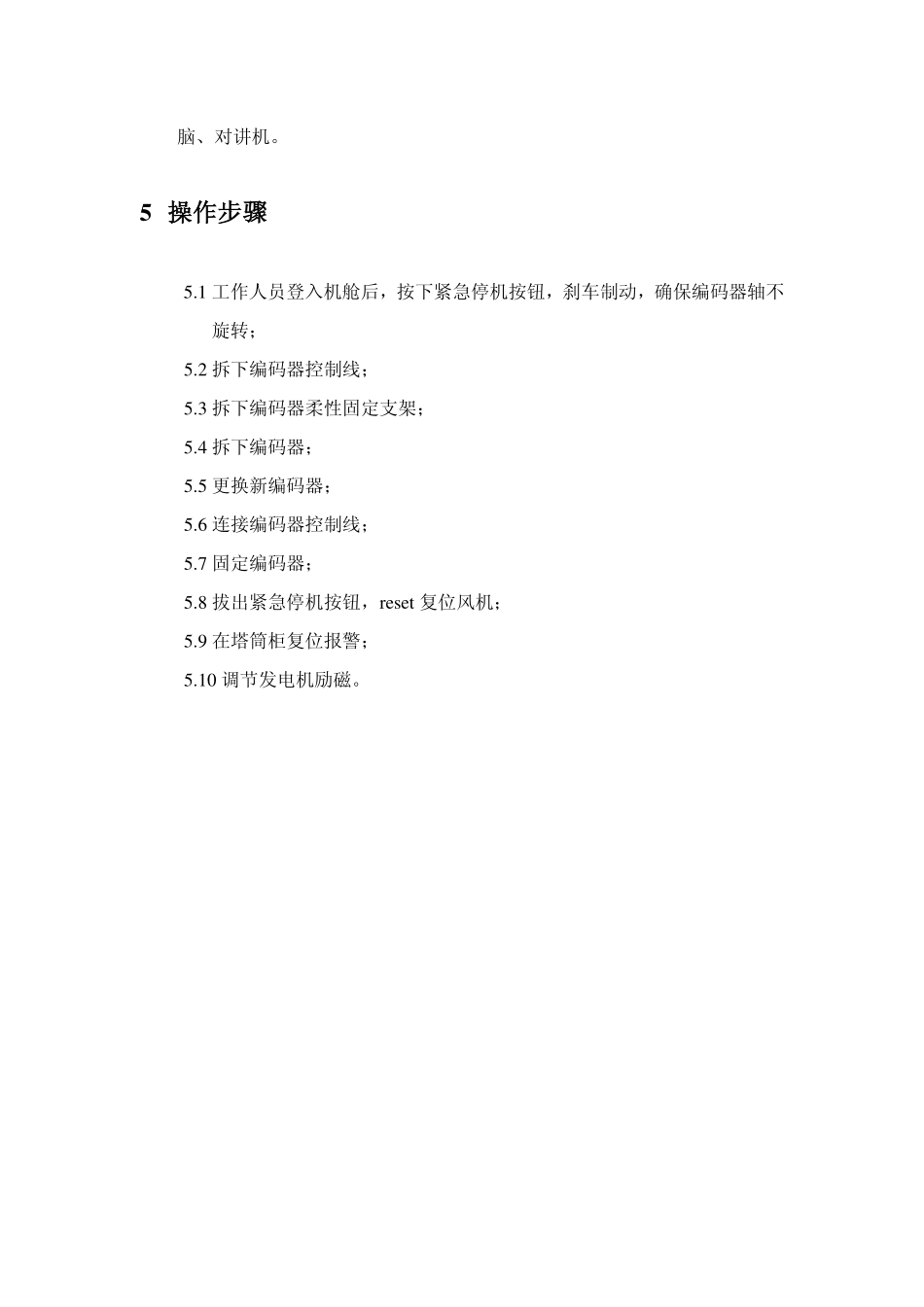

北京协合运维风电技术有限公司指导性技术文件Q/XHYW-JS-BJZY-0001-2010风电场标准化作业更换发电机编码器工作指导书编制：高科审核：王松涛整理：技术部审批：李斌2010-11-10发布2010-11-10实施北京协合运维风电技术有限公司1适用范围适合常牵FD77-1500变桨距风力发电机组发电机编码器的更换。2规范性引用文件下列文件中的条款通过引用而成为本规程的条款。国家电网公司安全生产工作规定中国船级社风力发电机组规范GBT2900电工术语-风力发电机组DL/T5191风力发电场项目建设验收规程GB-T_19568-2004_风力发电机组安装和装配规范GB-T_19960.1-2005_风力发电机组_1通用技术条件GB-T_19960.2-2005_风力发电机组_2通用实验方法GB-T_20319-2006_风力发电机组_验收规范GB-T_20320-2006_风力发电机组_电能质量测量和评估方法GB_18451.1-2001_风力发电机组_安全要求JB-T_51067_风力发电机组_产品质量分等JB-T_51076_风力发电机组用发电机_产品质量分等3工作人员具备条件必须从事FD77-1500风力发电机组一年以上运行维护经验，具备相关调试资格，熟悉现场情况，了解风力发电机组的运行特性，并得到厂家或业主的许可，否则不可进行此项操作。4使用工具内六角扳手一套、活动扳手、扎带、绝缘胶布、变流器调试软件、笔记本电脑、对讲机。5操作步骤5.1工作人员登入机舱后，按下紧急停机按钮，刹车制动，确保编码器轴不旋转；5.2拆下编码器控制线；5.3拆下编码器柔性固定支架；5.4拆下编码器；5.5更换新编码器；5.6连接编码器控制线；5.7固定编码器；5.8拔出紧急停机按钮，reset复位风机；5.9在塔筒柜复位报警；5.10调节发电机励磁。北京协合运维风电技术有限公司指导性技术文件Q/XHYW-JS-BJZY-0002-2010风电场标准化作业更换变浆轴承工作指导书编制：高科审核：王松涛整理：技术部审批：李斌2010-11-10发布2010-11-10实施北京协合运维风电技术有限公司1适用范围适合常牵FD77-1500kW变浆距风力发电机组变浆轴承的更换。2规范性引用文件下列文件中的条款通过引用而成为本规程的条款。国家电网公司安全生产工作规定中国船级社风力发电机组规范GBT2900电工术语-风力发电机组DL/T5191风力发电场项目建设验收规程GBT19071.1-2003风力发电机组-异步发电机技术条件GBT19071.2-2003风力发电机组-异步发电机试验方法GB-T_19568-2004_风力发电机组安装和装配规范GB-T_19960.1-2005_风力发电机组_1通用技术条件GB-T_19960.2-2005_风力发电机组_2通用实验方法GB-T_20319-2006_风力发电机组_验收规范GB-T_21407-2005双馈式变速恒频风力发电机组标准GB_18451.1-2001_风力发电机组_安全要求JB-T_51067_风力发电机组_产品质量分等JB-T_51076_风力发电机组用发电机_产品质量分等3工作人员具备条件具有一定的机械装配基础，了解该风机结构。4所需工具吊装设备（见风力发电机组更换叶片工具）内六角一套、活动扳手、切割机、偏口钳、M12螺丝、液压扳手、M12套筒、活动扳手、吊带2吨、千金、垫木、5吨吊车、轮毂底盘、钢丝绳、布带、枕木2块（1.5米）、对讲机一对、笔记本电脑、网线、变桨调试软件。5作业步骤5.1更换前的准备工作5.1.1关闭轮毂内所有电源11F5、4F6、并拆除所有与六角柜连接的插头，保证轮毂机舱内无信号和电源的连接。5.1.2将叶轮吊下、安置在妥善位置。（见风力发电机组叶片更换吊装步骤）如图15.1.3将已经吊下的叶轮需要更换变桨轴承侧的叶片拆下。5.1.4拆下故障轴承侧的叶片编码器，将编码器接线口和拆下的线用绝缘胶布封死。5.1.5拆下变桨轴承外圈的防雷碳刷，用扎带固定在轮毂内部。将限位开关拆下，并用扎带固定于轮毂内部。如图2和图3所示图1将叶轮吊下图2-2图2-35.1.6.拆去轮毂外部的导流罩，部分连接部分用纤维布粘贴，需要用切割机断开。5.2更换变桨轴承5.2.1将变桨轴承一圈螺栓用液压扳手打松，然后留3点、6点、9点、12点方向四颗螺栓，其余全部卸掉，四颗螺栓旋出两厘米，用千斤向外顶轴承，待轴承嵌出2厘米缝隙，塞入木垫，防止轴承归位。将钢丝绳穿过，接触部分塞入足够多布条，防止有勒痕。5.2.2吊车就位，起杆，挂上钢丝绳。稍微扬杆使钢丝绳刚好吃力，保证变桨轴承剩下的四根螺栓能够...
