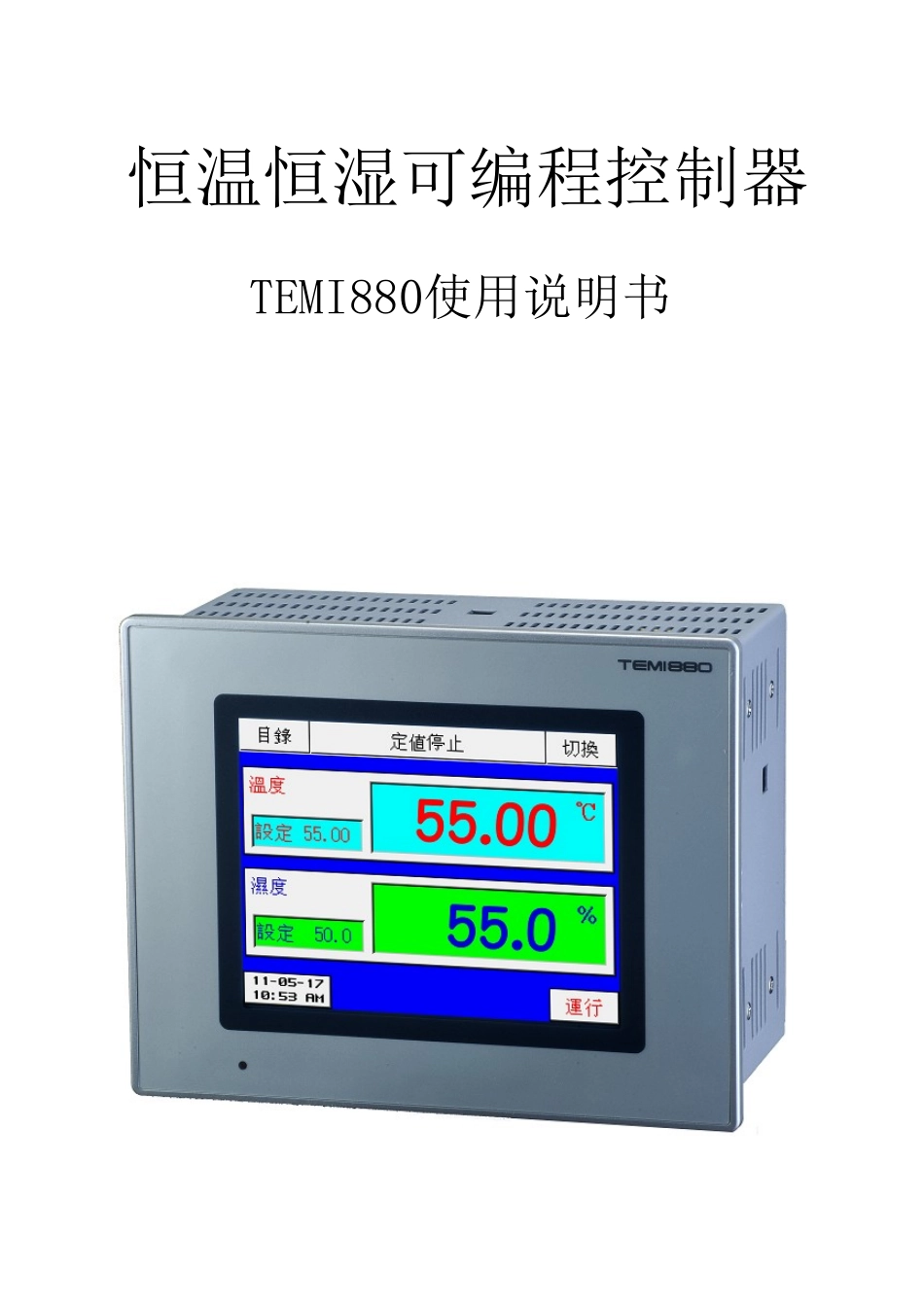

恒温恒湿可编程控制器TEMI880使用说明书1.1初始画面▶是在开电源时显示的画面。▶超过5秒后自动会移动到图3或图9的画面。初始画面①②③④图11.2主画面▶是从初始画面移动到的主画面，可以通过它移动到其他画面。主画面④⑤⑥图2编号命令说明备注①监视画面移动到运行画面。▶参考1.3运行画面②操作设定移动到功能及定值设定画面。▶参考1.4动作设定③预约设定移动到当前时间及预设定画面。▶参考1.5预约设定④曲线显示移动到图表显示及记录设定画面。▶参考1.6图表及图表记录设定⑤程序设定移动到程序设定菜单画面。▶参考1.7程序设定⑥系统设定移动到系统内部设定画面。1.3运行画面控制器的显示信息状态画面。1.3.1程序停止画面程序停止画面①②④⑤③⑥⑦图3编号命令说明备注①主按键移动到图2。②当前温度显示当前温度。③当前湿度显示当前湿度。④程式编号显示当前运行程式的编号。▶按按键，然后设置要运行程式的编号。⑤该程式段数显示当前程式的总段数。▶在1.7.1程式编辑画面。⑥时间键显示当前时间，并按按键，LCD画面就会关闭。虽然看不到画面，但仍然正常运行。按画面任何位置，它就会自动开启。▶在1.4操作设定设置自动关闭时间。▶为了延长背光照明，初期已设置为10分在1.5预约设定设置当前时间。⑦运行键为了运行程序之前，显示确认键。▶参考下图。!动作确认窗口确认：为在按特定按钮时作为动作的重要性重新确认是否执行显示的窗口。例：程序(或者定值)停止、程序(或者定值)运行、复制、删除等程序停止–运行执行确认程序停止–程式结束时图4①图5②编号命令说明备注①动作确认窗确认将程序是否运行。▶按“确认”按钮，就开始运行，按“取消”按钮，则回到（图3）②程式结束已被设定的程序运行结束时，它会闪烁。▶按画面的任何位置，它就会消失。③预约时间在预约运行时，它表示已被设定的运行开始时间。④预约设置了预约运行，它会显示闪烁。⑤停止取消预约运行状态。▶如果按此键，预约运行将被取消并回到图3程序停止–预设运行时④③⑤图6。。编号命令说明备注①运行实验名显示当前运行的程式名称。参考2.10.6程式名称设定画面。②切换切换到图8。③温度设定值显示当前温度的设定值。④湿度设定值显示当前湿度的设定值。⑤程式/段数显示当前运行的程序的程式编号及段的编号。⑥运行时间显示当前程序已运行的总时间。⑦保持键保持（开）或取消（关）当前温度湿度设定值。处于保持（开）状态时，保持就变为红色⑧跳段结束当前进行中的段，移动到下一段。⑨结束键是为结束程序运行而显示的确认窗。⑩温度状态表示灯显示当前温度（显示值）与设定值的倾斜度状态。○11湿度状态表示灯显示当前湿度（显示值）与设定值的倾斜度状态。1.3.2程序运行画面⑩③○11④⑤程序运行–画面1①②⑥⑨⑦⑧图7。程序运行–画面2①⑦②⑧③⑥④⑤图8编号命令说明备注①切换键切换到图7②运行程式显示当前运行的程序的程式编号和段的编号。③程式循环显示程式循环状态。0（已重复次数）/1（总重复次数参考1.7.2）循环设定画面）④段数循环显示部分循环状态。0（已重复次数）/5（总重复次数⑤剩余时间显示当前程式运行段的剩余时间。⑥状态表示灯开状态用红色表示,关状态则用深灰色表示。⑦温度出力显示当前温度控制出力输出状态⑧湿度出力显示当前湿度控制出力输出状态1.3.3定值停止画面定值停止画面定值停止-运行执行确认①②图9图10定值停止－定值运行时间结束时定值停止－预约运行时图11图12③⑤④1.3.4定值运行画面定值运行–画面1定值运行–画面2图13⑥⑦图14⑧编号命令说明备注①温度设定值显示当前温度的设定值或设定所需的设定值②湿度设定值显示当前湿度的设定值或设定所需的设定值③预约设置了预约运行，它会闪亮。④停止取消预约运行如果按此键，预约运行将被取消并回到图9⑤预约时间在预约运行时,它表示已被设定的运行开始时间。⑥温度整定从当前设定温度值，执行或取消自动整定。处于自动整定状态T->AT键变为红色⑦湿度整定从当前设定湿度值，执行或取消自动整定。处于自动整定状态H->AT键变为红色⑧运行中的PID组编号显示当前运转时应用的PID组编号。。。1.4操作设定...
