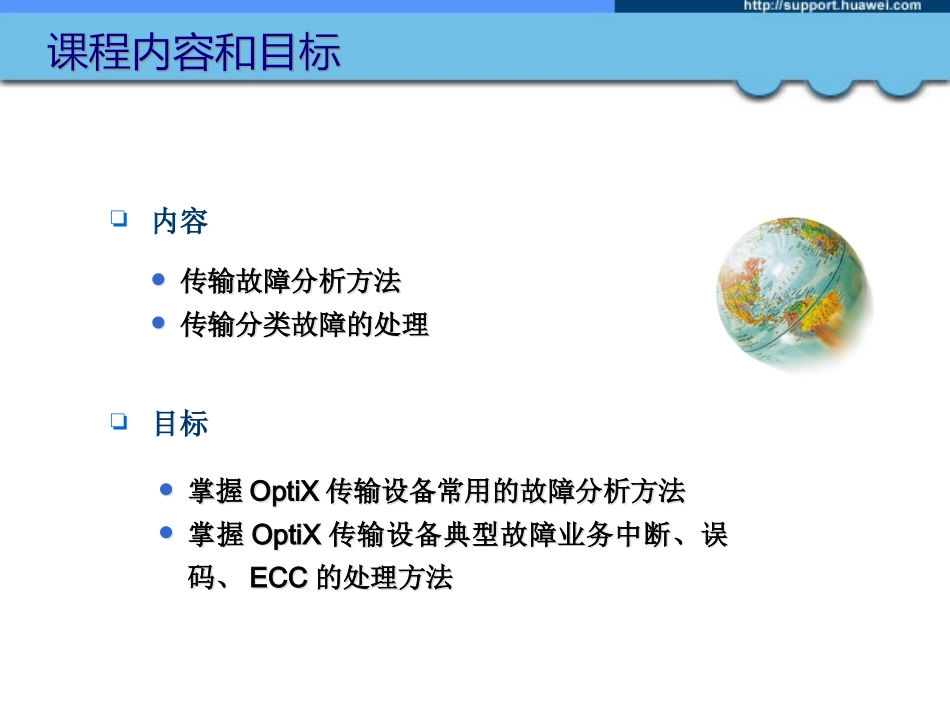

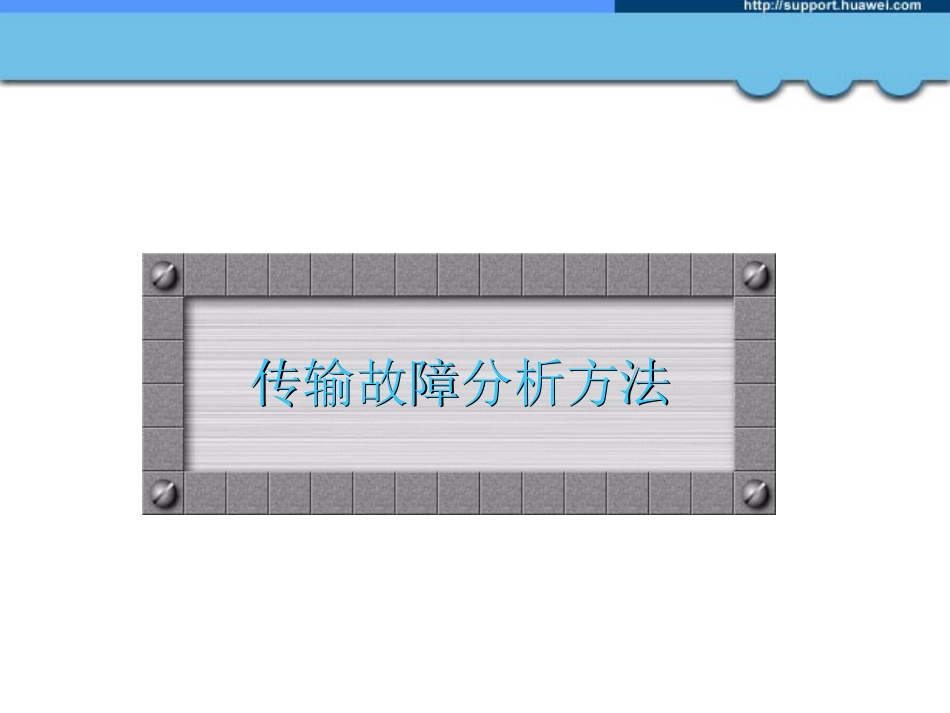

Lecturer:DaiZhibaoLecturer:DaiZhibao传输故障分析方法传输分类故障的处理传输故障分析方法传输分类故障的处理掌握OptiX传输设备常用的故障分析方法掌握OptiX传输设备典型故障业务中断、误码、ECC的处理方法掌握OptiX传输设备常用的故障分析方法掌握OptiX传输设备典型故障业务中断、误码、ECC的处理方法内容内容目标目标传输故障分析方法传输故障分析方法故障处理对维护人员的要求故障处理对维护人员的要求掌握SDH常用开销字节功能、告警信号流(告警--帧结构--逻辑功能块--单板硬件)熟练掌握所维护传输设备的基本操作熟悉所维护局的情况(组网拓扑、保护属性、业务分配、命令行配置)作好现场数据的采集与故障定位的确关键:故障定位的确关键:将故障点准确地定位到单站将故障点准确地定位到单站由于传输设备站与站之间的距离较远，在进行故障定位时，首先就应将故障点准确地定位到单站。故障定位的原则故障定位的原则在定位故障时，要尽可能准确地将故障定位到单站。在定位故障时，应先排除外部的可能因素，如光纤断，交换故障或电源问题等。先外部，后传输先外部，后传输先单站，后单板先单站，后单板从告警信号流中可以看出，线路板的故障常常会引起支路板的异常告警，因此在故障定位时，应按“先线路，后支路”的顺序，排除故障；先线路，后支路先线路，后支路先高级，后低级先高级，后低级在分析告警时，应首先分析告警级别高的告警，如危急告警、主要告警；然后再分析低级别的告警，如次要告警和一般告警。故障定位的常用方法故障定位的常用方法一分析二环回三换板一分析二环回三换板一、当故障发生时，首先通过对告警事件、性能事件、业务流向的分析，初步判断故障点范围；二、通过逐段环回，排除外部故障，并最终将故障定位到单站，乃至单板；三、通过换板，排除故障问题。通过网管获取告警和性能信息，进行故障定位通过网管获取告警和性能信息，进行故障定位全面性不仅是一个站、一块板的故障信息，而且是全网设备的故障信息；详实性可以知道当前设备存在的告警是什么时间发生的，以前曾经发生过什么历史告警。性能不好时，误码、指针调整有多少。一、通过机柜顶部的告警指示灯查看告警二、通过单板告警指示灯查看告警设备指示灯仅反映设备当前的运行状态，对于设备曾经出过故障，无法表示；设备每种告警对应的指示灯闪烁情况，可以通过网管软件进行重新定义，甚至于可以将某种告警屏蔽掉。缺点通过设备上的指示灯获取告警信息，进行故障定位通过设备上的指示灯获取告警信息，进行故障定位环回法，是SDH传输设备定位故障最常用，最行之有效的一种方法。Ö§³ÖÈí¼þ»·»ØµÄµ¥°å²Ù×÷¹¤¾ßÈí¼þ»·»Ø²Ù×÷ÀàÐÍ»·»Ø¼¶±ðÓ¦ÓÃÏß·°åÍø¹Ü¡¢Î²ÏËÄÚ»·»Ø¡¢Íâ»·»Ø°´VC4ͨµÀ¼¶±ð»òÕû¸öSTM-NÐźŻ·»Ø½«¹ÊÕ϶¨Î»µ½µ¥Õ¾£¬Çҿɳõ²½ÅжÏß·°åÊÇ·ñ´æÔÚ¹ÊÕÏ֧·°åÍø¹Ü¡¢×Ô»·ÏßÔ¶¶Ë»·»Ø¡¢±¾µØ»·»Ø°´ÒµÎñͨµÀ»·»Ø¿É·ÖÀë½»»ú¹ÊÕÏ»¹ÊÇ´«Êä¹ÊÕÏ£¬Çҿɳõ²½ÅжÏ֧·°åÊÇ·ñ´æÔÚ¹ÊÕÏ¡£½»²æ°åÍø¹Ü¡¢ÃüÁîÐÐÏß·»·»Ø°´ÒµÎñͨµÀ»·»Ø¿É¶¨Î»µ¥Õ¾¹ÊÕÏÖУ¬ÊÇÏß·²à¹ÊÕÏ»¹ÊÇ֧·²à¹ÊÕÏ¡£1、软件环回是一种不彻底的环回，只能初步定位故障的位置。2、对远端站点线路板第一个VC4作环回操作时,一定要确认环回后ECC通信不会中断，才可进行操作。一旦远端站点的ECC通信中断，则只能到远端站点现场才能解开环回，恢复ECC通信。3、“环回法”会导致正常业务的暂时中断，一般只有在出现业务中断等重大事故时，才使用环回法进行故障排除。采用环回法应注意的问题：采用环回法应注意的问题：4.初步定位单板问题。“环回法”的步骤：“环回法”的步骤：1....
