QFSN-300-2型发电机安装说明书(静止励磁)VIP免费

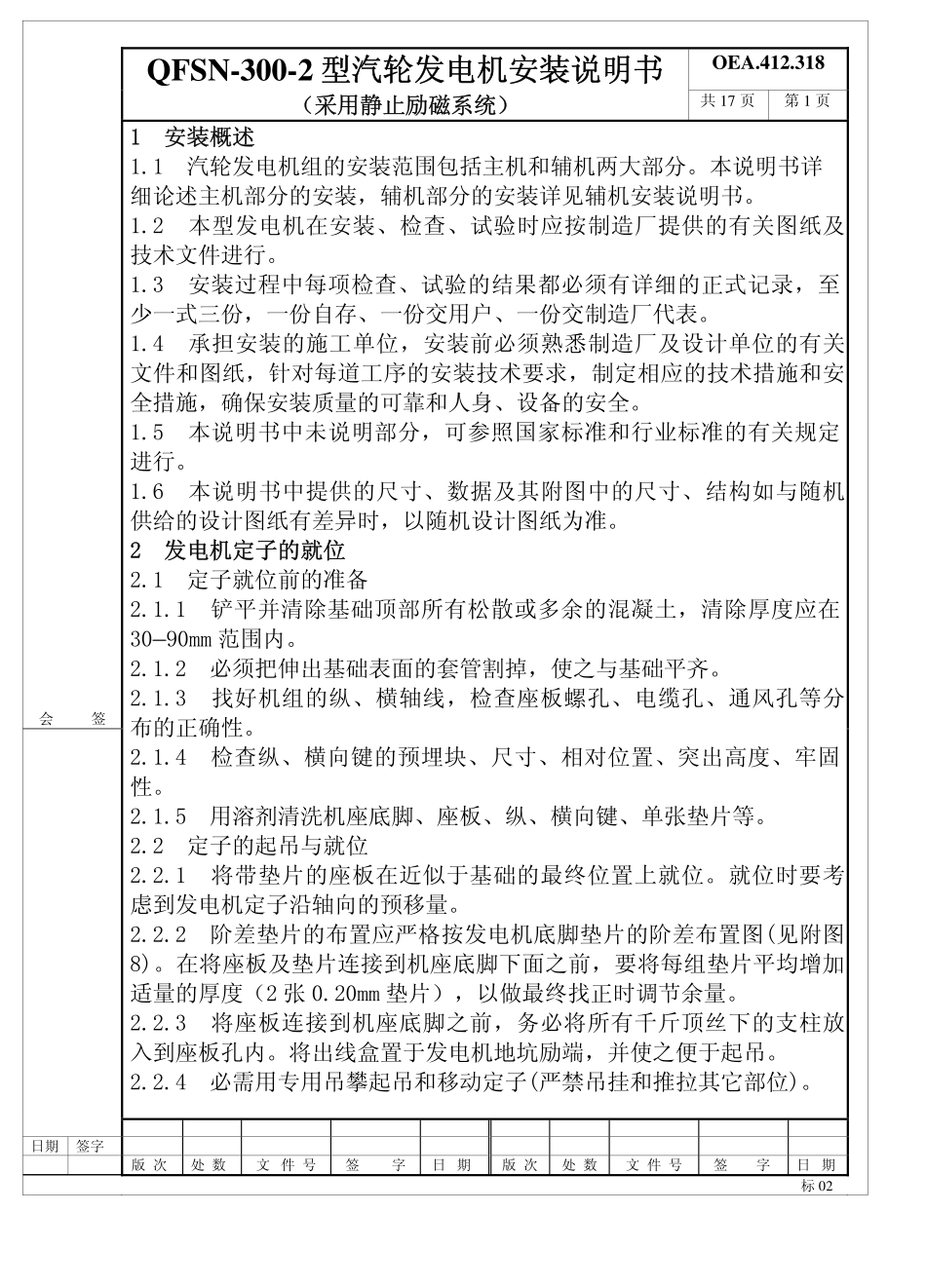

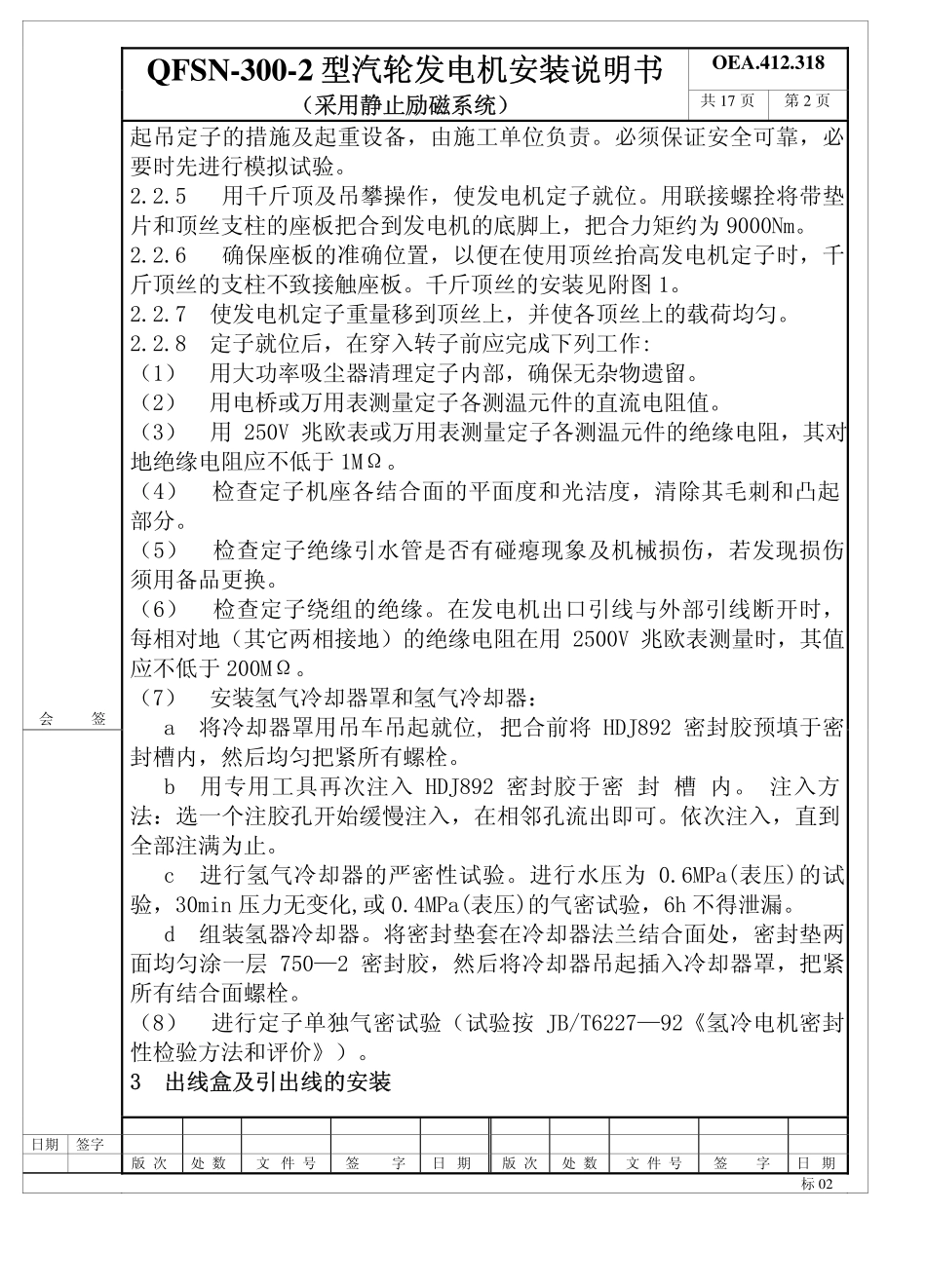

QFSN-300-2型汽轮发电机安装说明书OEA.412.318（采用静止励磁系统）共17页第1页会签1安装概述1.1汽轮发电机组的安装范围包括主机和辅机两大部分。本说明书详细论述主机部分的安装，辅机部分的安装详见辅机安装说明书。1.2本型发电机在安装、检查、试验时应按制造厂提供的有关图纸及技术文件进行。1.3安装过程中每项检查、试验的结果都必须有详细的正式记录，至少一式三份，一份自存、一份交用户、一份交制造厂代表。1.4承担安装的施工单位，安装前必须熟悉制造厂及设计单位的有关文件和图纸，针对每道工序的安装技术要求，制定相应的技术措施和安全措施，确保安装质量的可靠和人身、设备的安全。1.5本说明书中未说明部分，可参照国家标准和行业标准的有关规定进行。1.6本说明书中提供的尺寸、数据及其附图中的尺寸、结构如与随机供给的设计图纸有差异时，以随机设计图纸为准。2发电机定子的就位2.1定子就位前的准备2.1.1铲平并清除基础顶部所有松散或多余的混凝土，清除厚度应在30—90mm范围内。2.1.2必须把伸出基础表面的套管割掉，使之与基础平齐。2.1.3找好机组的纵、横轴线，检查座板螺孔、电缆孔、通风孔等分布的正确性。2.1.4检查纵、横向键的预埋块、尺寸、相对位置、突出高度、牢固性。2.1.5用溶剂清洗机座底脚、座板、纵、横向键、单张垫片等。2.2定子的起吊与就位2.2.1将带垫片的座板在近似于基础的最终位置上就位。就位时要考虑到发电机定子沿轴向的预移量。2.2.2阶差垫片的布置应严格按发电机底脚垫片的阶差布置图(见附图8)。在将座板及垫片连接到机座底脚下面之前，要将每组垫片平均增加适量的厚度（2张0.20mm垫片），以做最终找正时调节余量。2.2.3将座板连接到机座底脚之前，务必将所有千斤顶丝下的支柱放入到座板孔内。将出线盒置于发电机地坑励端，并使之便于起吊。2.2.4必需用专用吊攀起吊和移动定子(严禁吊挂和推拉其它部位)。日期签字版次处数文件号签字日期版次处数文件号签字日期标02QFSN-300-2型汽轮发电机安装说明书OEA.412.318（采用静止励磁系统）共17页第2页会签起吊定子的措施及起重设备，由施工单位负责。必须保证安全可靠，必要时先进行模拟试验。2.2.5用千斤顶及吊攀操作，使发电机定子就位。用联接螺拴将带垫片和顶丝支柱的座板把合到发电机的底脚上，把合力矩约为9000Nm。2.2.6确保座板的准确位置，以便在使用顶丝抬高发电机定子时，千斤顶丝的支柱不致接触座板。千斤顶丝的安装见附图1。2.2.7使发电机定子重量移到顶丝上，并使各顶丝上的载荷均匀。2.2.8定子就位后，在穿入转子前应完成下列工作:（1）用大功率吸尘器清理定子内部，确保无杂物遗留。（2）用电桥或万用表测量定子各测温元件的直流电阻值。（3）用250V兆欧表或万用表测量定子各测温元件的绝缘电阻，其对地绝缘电阻应不低于1MΩ。（4）检查定子机座各结合面的平面度和光洁度，清除其毛刺和凸起部分。（5）检查定子绝缘引水管是否有碰瘪现象及机械损伤，若发现损伤须用备品更换。（6）检查定子绕组的绝缘。在发电机出口引线与外部引线断开时，每相对地（其它两相接地）的绝缘电阻在用2500V兆欧表测量时，其值应不低于200MΩ。（7）安装氢气冷却器罩和氢气冷却器：a将冷却器罩用吊车吊起就位,把合前将HDJ892密封胶预填于密封槽内，然后均匀把紧所有螺栓。b用专用工具再次注入HDJ892密封胶于密封槽内。注入方法：选一个注胶孔开始缓慢注入，在相邻孔流出即可。依次注入，直到全部注满为止。c进行氢气冷却器的严密性试验。进行水压为0.6MPa(表压)的试验，30min压力无变化,或0.4MPa(表压)的气密试验，6h不得泄漏。d组装氢器冷却器。将密封垫套在冷却器法兰结合面处，密封垫两面均匀涂一层750—2密封胶，然后将冷却器吊起插入冷却器罩，把紧所有结合面螺栓。（8）进行定子单独气密试验（试验按JB/T6227—92《氢冷电机密封性检验方法和评价》）。3出线盒及引出线的安装日期签字版次处数文件号签字日期版次处数文件号签字日期标02QFSN-300-2型汽轮发电机安装说明书OEA.412.318（采用静止励磁系统）共17页第3页会签3.1用四个手动葫芦将出线盒沿导向螺杆拉向定子机座，把合前预填HDJ892密封填...
