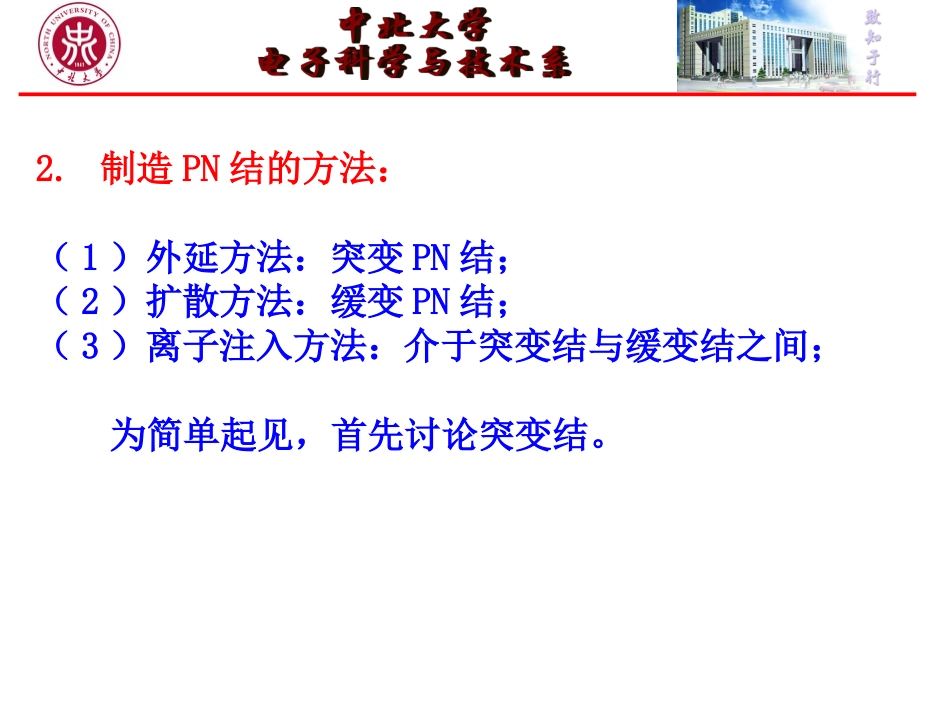

第七章PN结本章学习要点：1.了解PN结的结构及空间电荷区的概念；2.掌握零偏状态下PN结的特性，包括内建电势、内建电场以及空间电荷区宽度等；3.掌握反偏状态下PN结的空间电荷区宽度、内建电场以及PN结电容特性；4.了解非均匀掺杂PN结的特性；§7.1PN结的基本结构1.PN结的基本结构PN结是由一个N型掺杂区和一个P型掺杂区紧密接触所构成的，其接触界面称为冶金结界面。2.制造PN结的方法：（1）外延方法：突变PN结；（2）扩散方法：缓变PN结；（3）离子注入方法：介于突变结与缓变结之间；为简单起见，首先讨论突变结。理想突变结：P型区和N型区分别均匀掺杂􀂄P型区掺杂浓度为Na􀂄N型区掺杂浓度为Nd冶金结是面积足够大的平面理想突变结杂质浓度曲线3.PN结空间电荷区的形成两种材料接触形成PN结时，冶金结两侧将出现载流子密度差，形成可动载流子的扩散流：􀂄*电子离开N型区向P型区扩散，在N型区留下带正电荷的施主离子。􀂄*空穴离开P型区向N型区扩散，在P型区留下带负电荷的受主离子。离化的杂质中心固定不动，出现净正、负电荷，该区域即为空间电荷区。空间电荷区:半导体带电的区域。空间电荷区也称为势垒区；过渡区；耗尽区；空间电荷区将形成内建电场。内建电场引起载流子的漂移运动，漂移运动与扩散运动的方向相反，最后达到平衡状态。空间电荷区及内建电场的形成过程示意图达到热平衡状态时，扩散流等于漂移流平衡PN结的特点：势垒区内电子（空穴）的扩散和漂移抵消。整个pn结具有统一的费米能级。能带弯曲－－势垒高度。达到平衡状态的PN结能带图具有统一的费米能级§7.2零偏状态下的PN结零偏状态:V外=01.内建电势差由PN结空间电荷区的形成过程可知，在达到平衡状态时，PN结空间电荷区中形成了一个内建电场，该电场在空间电荷区中的积分就形成了一个内建电势差。从能量的角度来看，在N型区和P型区之间建立了一个内建势垒，阻止电子进一步向P型区扩散，该内建势垒的高度即为内建电势差，用Vbi表示。内建势垒的高度：影响势垒高度的因素：掺杂浓度；温度；2、电场强度耗尽区电场的产生是由于正负电荷的相互分离。右图所示为突变结的体电荷密度分布。结论：1）E≤0；2）电场强度为直线分布3）电场强度最大值在x=0处；结论：1）E≤0；2）电场强度为直线分布3）电场强度最大值在x=0处；最大电场强度由PN结界面处电场连续可得：结论：在PN结界面两侧，N型区中单位面积的正电荷与P型区中点位面积的负电荷相等。在PN结界面处电场达到最大，最大电场为：内建电势：将内建电场对空间电荷区进行积分，即可求得空间电荷区中的电势分布。在P型区一侧有：设置电势零点为：由此可得：P型区中一侧空间电荷区中的电势分布为：PN结空间电荷中电势分布：电子的电势能可表示为：可见，电子的电势能与电势的变化类似。w3空间电荷区的宽度将带入PN结内建势垒公式：影响空间电荷区宽度的因素：掺杂浓度：主要取决于低掺杂区的浓度；温度；§7.3反偏状态下的PN结当在PN结的两边外加一个电压时，此时整个PN结就不再处于热平衡状态，因此整个PN结系统中也就不再具有统一的费米能级。反向偏置:PN结的N型区相对于P型区外加一个正电压VR。外加反偏电压VR时的PN结的能带图外加电场存在将会使得能带图中N型区的费米能级往下拉，下拉的幅度等于外加电压引起的电子势能变化量。此时，PN结上总的势垒高度增大为：1.空间电荷区宽度与PN结中的电场当PN结两侧外加反向偏压VR时，PN结内部空间电荷区中的电场增强，因此PN结界面两侧的空间电荷区宽度将会进一步展宽。利用前面推导出的空间电荷区宽度公式，只需将公式中的PN结内建势垒代换为反偏PN结上总的势垒高度，即：结论：PN结中总的空间电荷区宽度随着外加反向偏置电压VR的增大而不断增大。同样，空间电荷区在PN结两侧的扩展宽度也可以分别求得，其中在N型区一侧的扩展宽度为：当PN结外加的反向偏压改变时，PN结中耗尽区的宽度发生变化，因此PN结两侧耗尽区中的电荷也会随之而发生改变，这种充放电作用就是PN结的电容效应。2.PN结的势垒电容根据电容的定义，单位面积PN结的电容为：上式为PN结势垒电容，也称为耗尽层电容。将耗尽区宽度此式与单位面积的平行板...
