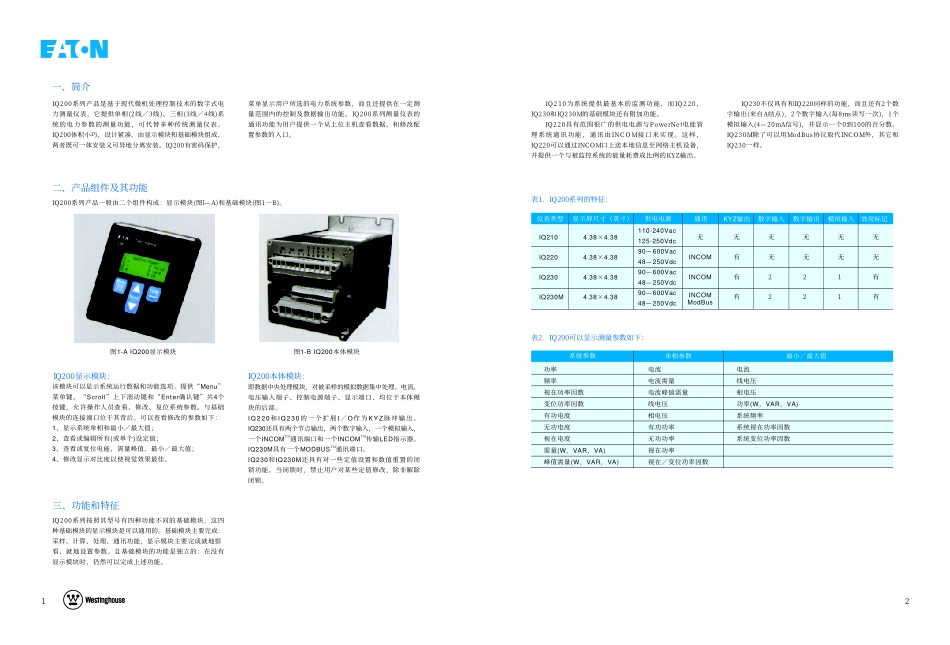

IQ200系列电力测量仪表伊顿电气有限公司苏州工业园区苏虹西路193号苏州工业园区苏虹中路306号Tel:0512-6716372862585099Fax:0512-6716953562585076Postcode:215021www.EatonElectrical.com.cn版本号：EESZ-MV-IQ2-0807本公司保留对样本资料的解释权和修改权，且毋须另行通知.2007.08Partner伊顿是多样化的工业制造公司，2006年销售额达124亿美元。伊顿在液压、工业服务、移动通讯、航空设备、供电、电能质量，配电和监控、汽车引擎系统、空气动力系统、燃油发电控制、智能燃油驱动系统和汽车安全领域居全球领先地位。伊顿员工达60000名，产品客户遍布125个国家。更多的信息请访问www.eaton.com。作为伊顿公司的第一大业务部门，电气集团2006年的销售额达到42亿美元，电气集团在电气控制、配电、工业控制和电能质量的制造和服务领域位于全球领先地位，在设计、研发、制造和应用方面上给予用户提供最优质的服务以及最先进的产品。通过一系列的收购和兼并计划，伊顿电气集团有以下成功的著名品牌，如：Westinghouse®，Holec®，Cutler-Hammer®，Heinemann®和Powerware®，同时伊顿电气集团继承并发扬了这些著名公司的技术和工程经验。伊顿持续坚持这些著名品牌的传统和发扬她们的独特优点，为中国乃至全世界的客户提供有效的解决方案和服务。详细情况可以访问：www.EatonElectrical.com.cn。12一、简介二、产品组件及其功能IQ200系列产品是基于现代微机处理控制技术的数字式电力测量仪表，它提供单相(2线／3线)、三相(3线／4线)系统的电力参数的测量功能，可代替多种传统测量仪表。IQ200体积小巧，设计紧凑，由显示模块和基础模块组成，两者既可一体安装又可异地分离安装。IQ200有密码保护，菜单显示用户所选的电力系统参数，而且还提供在一定测量范围内的控制及数据输出功能。IQ200系列测量仪表的通讯功能为用户提供一个从上位主机查看数据、和修改配置参数的入口。IQ210为系统提供最基本的监测功能，而IQ220，IQ230和IQ230M的基础模块还有附加功能。IQ220具有范围很广的供电电源与PowerNet电能管理系统通讯功能，通讯由INCOM接口来实现。这样，IQ220可以通过INCOM口上送本地信息至网络主机设备，并提供一个与被监控系统的能量耗费成比例的KYZ输出。IQ230不仅具有和IQ220同样的功能，而且还有2个数字输出(来自A结点)，2个数字输入(每8ms读写一次)，1个模拟输入(4—20mA信号)，并显示一个0到100的百分数。IQ230M除了可以用ModBus协议取代INCOM外，其它和IQ230一样。该模块可以显示系统运行数据和功能选项。提供“Menu”菜单键、“Scroll”上下滚动键和“Enter确认键”共4个按键，允许操作人员查看、修改、复位系统参数。与基础模块的连接端口位于其背后。可以查看修改的参数如下：1、显示系统单相和最小／最大值；2、查看或编辑所有(或单个)设定值；3、查看或复位电能、需量峰值、最小／最大值；4、修改显示对比度以使视觉效果最佳。IQ200系列按照其型号有四种功能不同的基础模块，这四种基础模块的显示模块是可以通用的。基础模块主要完成：采样、计算、处理、通讯功能，显示模块主要完成就地察看、就地设置参数。且基础模块的功能是独立的：在没有显示模块时，仍然可以完成上述功能。IQ200本体模块：即数据中央处理模块，对被采样的模拟数据集中处理。电流、电压输入端子、控制电源端子、显示端口、均位于本体模块的后部。IQ220和IQ230的一个扩展I／O作为KYZ脉冲输出。IQ230还具有两个节点输出，两个数字输入，一个模拟输入，一个INCOMTM通讯端口和一个INCOMTM传输LED指示器。IQ230M具有一个MODBUSTM通讯端口。IQ230和IQ230M还具有对一些定值设置和数值重置的闭锁功能。当闭锁时，禁止用户对某些定值修改，除非解除闭锁。IQ200系列产品一般由二个组件构成：显示模块(图l—A)和基础模块(图1一B)。IQ200显示模块：三、功能和特征110-240Vac125-250Vdc90—600Vac48—250Vdc90—600Vac48—250Vdc90—600Vac48—250Vdc表1．IQ200系列的特征：仪表类型显示屏尺寸（英寸）供电电源通讯IQ210IQ220IQ230IQ230M4.38×4.384.38×4.384.38×4.384.38×4.38KYZ输出无有有有无无有有无无11无无2...
