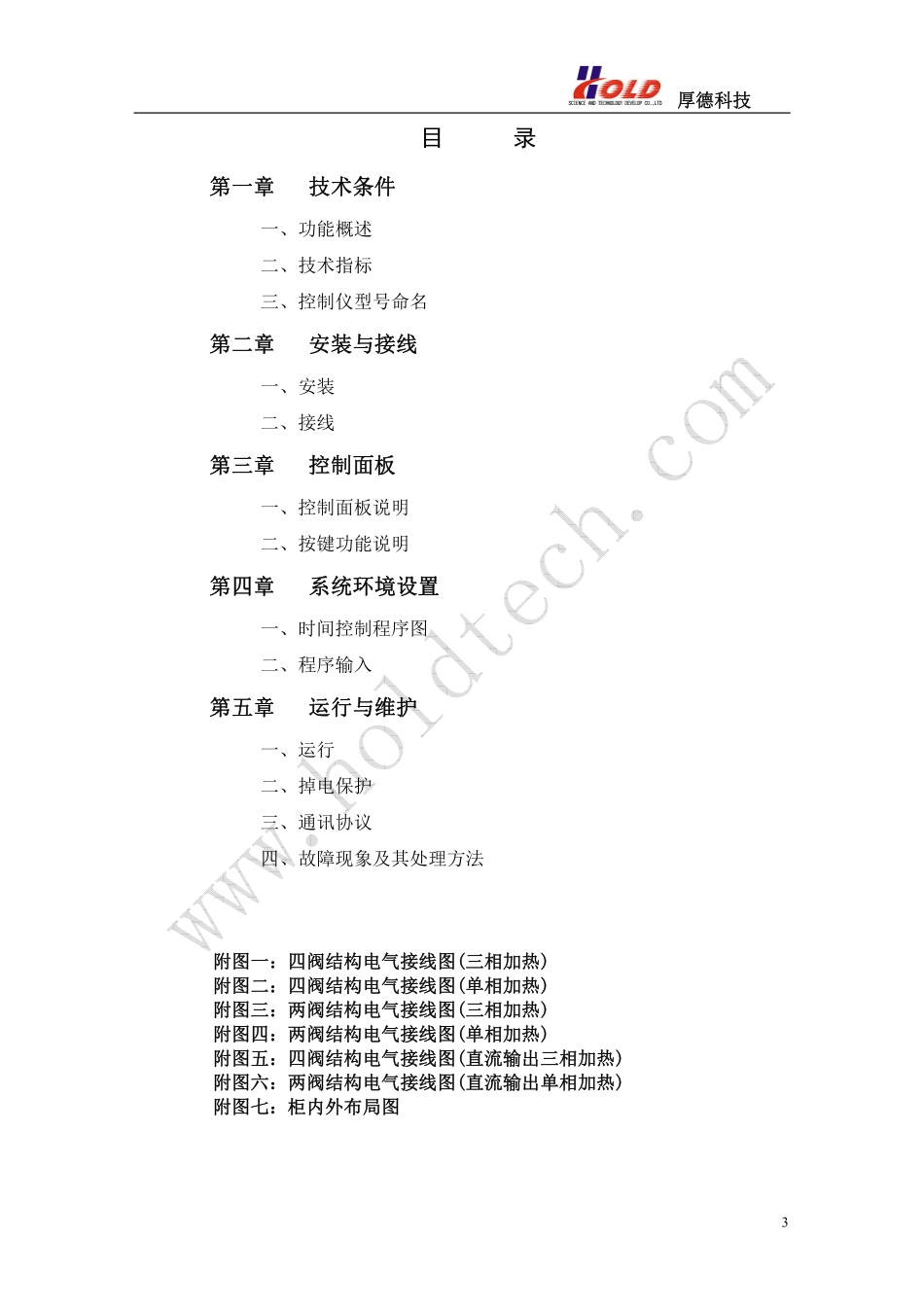

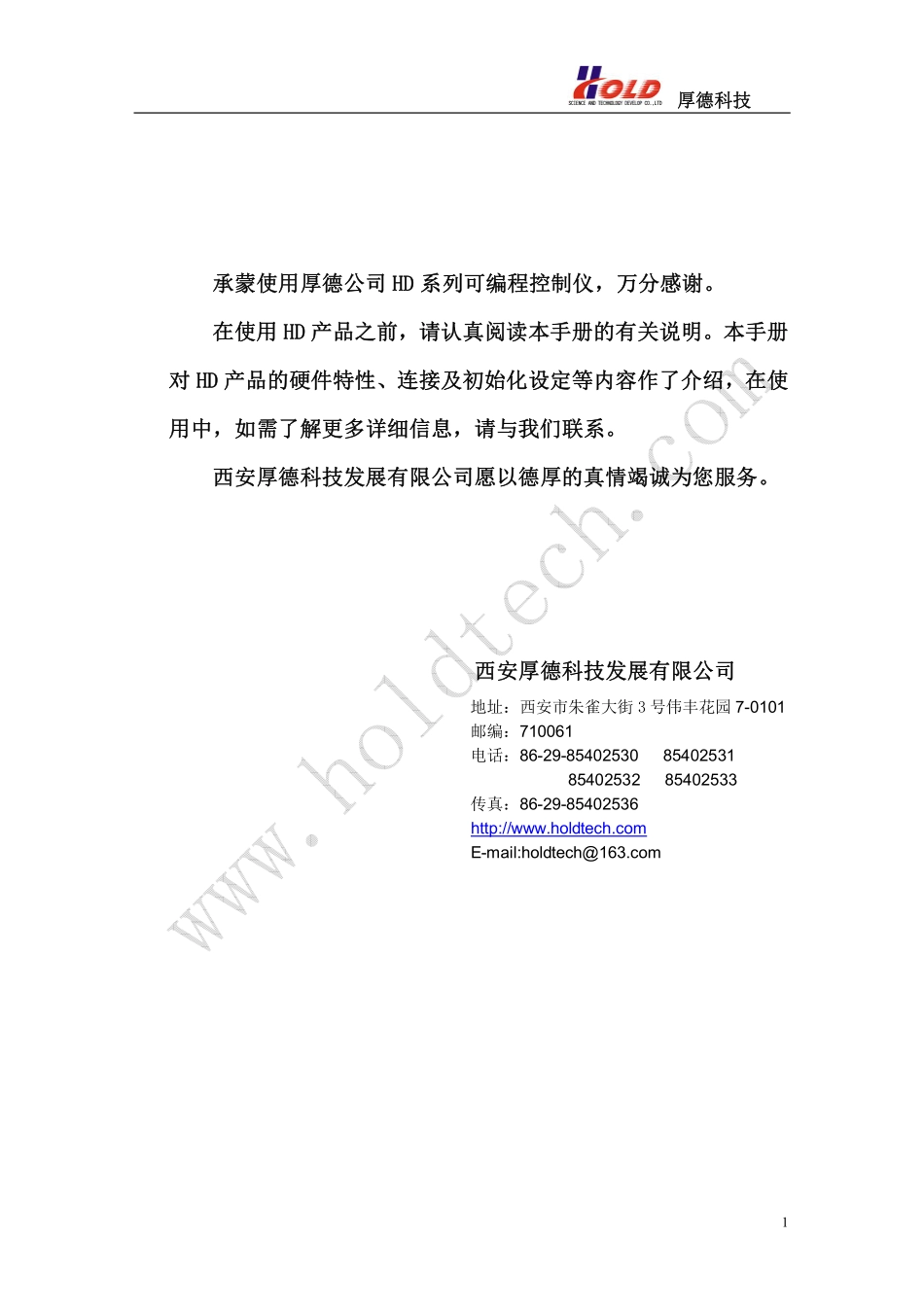

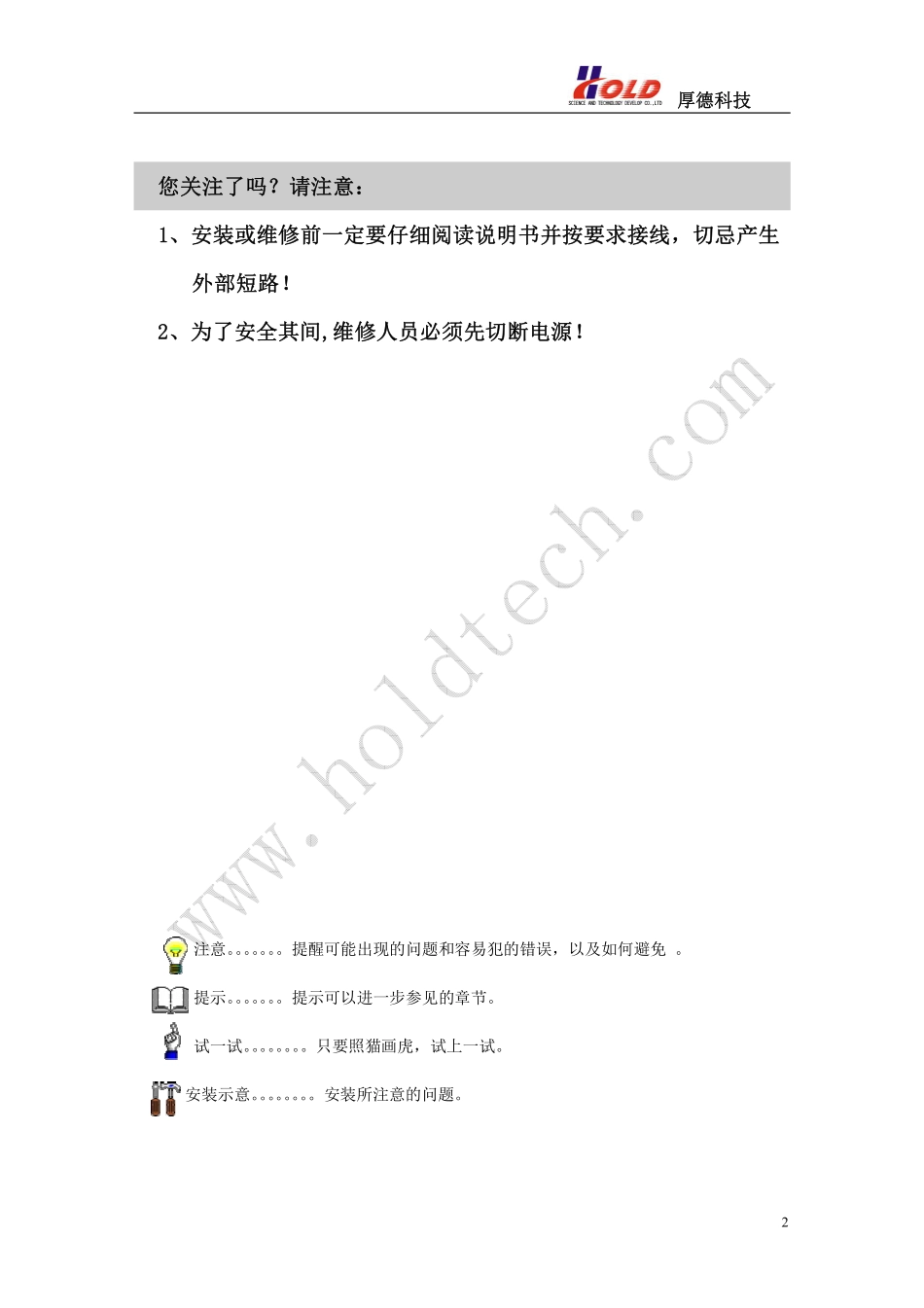

厚德科技1承蒙使用厚德公司HD系列可编程控制仪，万分感谢。在使用HD产品之前，请认真阅读本手册的有关说明。本手册对HD产品的硬件特性、连接及初始化设定等内容作了介绍，在使用中，如需了解更多详细信息，请与我们联系。西安厚德科技发展有限公司愿以德厚的真情竭诚为您服务。西安厚德科技发展有限公司地址：西安市朱雀大街3号伟丰花园7-0101邮编：710061电话：86-29-85402530854025318540253285402533传真：86-29-85402536http://www.holdtech.comE-mail:holdtech@163.com厚德科技2您关注了吗？请注意：1、安装或维修前一定要仔细阅读说明书并按要求接线，切忌产生外部短路！2、为了安全其间,维修人员必须先切断电源！注意。。。。。。。提醒可能出现的问题和容易犯的错误，以及如何避免。提示。。。。。。。提示可以进一步参见的章节。试一试。。。。。。。。只要照猫画虎，试上一试。安装示意。。。。。。。。安装所注意的问题。厚德科技3目录第一章技术条件一、功能概述二、技术指标三、控制仪型号命名第二章安装与接线一、安装二、接线第三章控制面板一、控制面板说明二、按键功能说明第四章系统环境设置一、时间控制程序图二、程序输入第五章运行与维护一、运行二、掉电保护三、通讯协议四、故障现象及其处理方法附图一：四阀结构电气接线图(三相加热)附图二：四阀结构电气接线图(单相加热)附图三：两阀结构电气接线图(三相加热)附图四：两阀结构电气接线图(单相加热)附图五：四阀结构电气接线图(直流输出三相加热)附图六：两阀结构电气接线图(直流输出单相加热)附图七：柜内外布局图厚德科技4第一章技术条件一、功能概述：HD26E2/Th1是为两阀或四阀微热再生干燥器而设计的。除具有可编程的时间控制外还可以进行温度设置，温度控制采用位式控制，可配接适当的交流接触器及保护电路，就可拖动各种类型和不同功率的电加热器。●温度/时间分别显示；●可选择从A、B任意一塔启动运行；●具有断电自保护功能、以防突然断电；●具有远程或者连锁控制和运行输出功能。●采用开关电源，允许宽电压输入，满足全球电压标准；●有压力保护功能,对微加热的控制起到双重保护更能,以免干烧。●可设置进气阀的属性,停机时有延时关机功能,以确保压力平衡。●输出为无源干接点，可控制交流或直流电磁阀工作；●具有ModbusRTU通讯功能（备选功能）；●独特的流程显示画面，造型美观、操作方便；二、技术指标(1)周期预置范围：0～99小时59分连续可调；(2)温度传感器:Pt100(用户可自行采购)，用于加热器出口温度的测量；(3)温度测量范围：0～300℃，精度0.5℃，分辨率l℃；(4)电压输入：交流电压220V(允许宽的波动范围：85～264V)；(5)电源功耗：≤15W；(6)控制输出：6点（分别为：四个电磁阀输出，加热器输出和运行输出），常开接点，AC220V／5A，DC24V/3A；(7)工作环境：温度0～65℃；湿度不大于85％，振动不大0.5g；(8)可编程状态：1～10组；(9)加热温度设定范围：0～250℃。三、控制仪型号命名厚德科技51、功能表达：HD□□□□/ΔP□/I□/Th□/P□/D□—KW—KW⑴⑵⑶⑷⑸⑹⑺⑻⑼⑽⑾⑿说明：⑴荣誉标志⑵输入回路：输入点数0～99范围⑶输出回路：输出点数0～99范围⑷显示方式：E—LED显示；C—LCD显示⑸设计版号：⑹压差：（Pa）⑺电流：（A）⑻温度传感器数：（℃）⑼压力传感器数：（MPa）⑽露点传感器数：（℃DP）⑾冷干机用压缩机功率：（KW）⑿吸干机功率：（KW）2、型号命名：HD26E2/Th1系列控制仪按阀结构，命名型号型号阀结构阀结构和初态外型尺寸备注HD26E2/Th1-02两阀两常闭阀300×400×190HD26E2/Th1-04四阀阀门属性可设置300×400×190厚德科技6第二章安装与接线一、安装安装参考附图：电气接线图。安装或维修时一定要仔细阅读说明书并按要求接线，切忌产生外部短路。二、接线为了避免触电，在连接电线到控制板时，确保总电源开关已断开。接线前，请确认供电电源是AC220V。必须提供接地线，接地电阻按国家标准规定执行。接线时请不要零地合一。Pt100温度传感器不正确的接线可能产生测量误差或温度测量错误，使用厚德自制的热电偶传感器，务必将接地线与端子接地相连接。厚德科...
