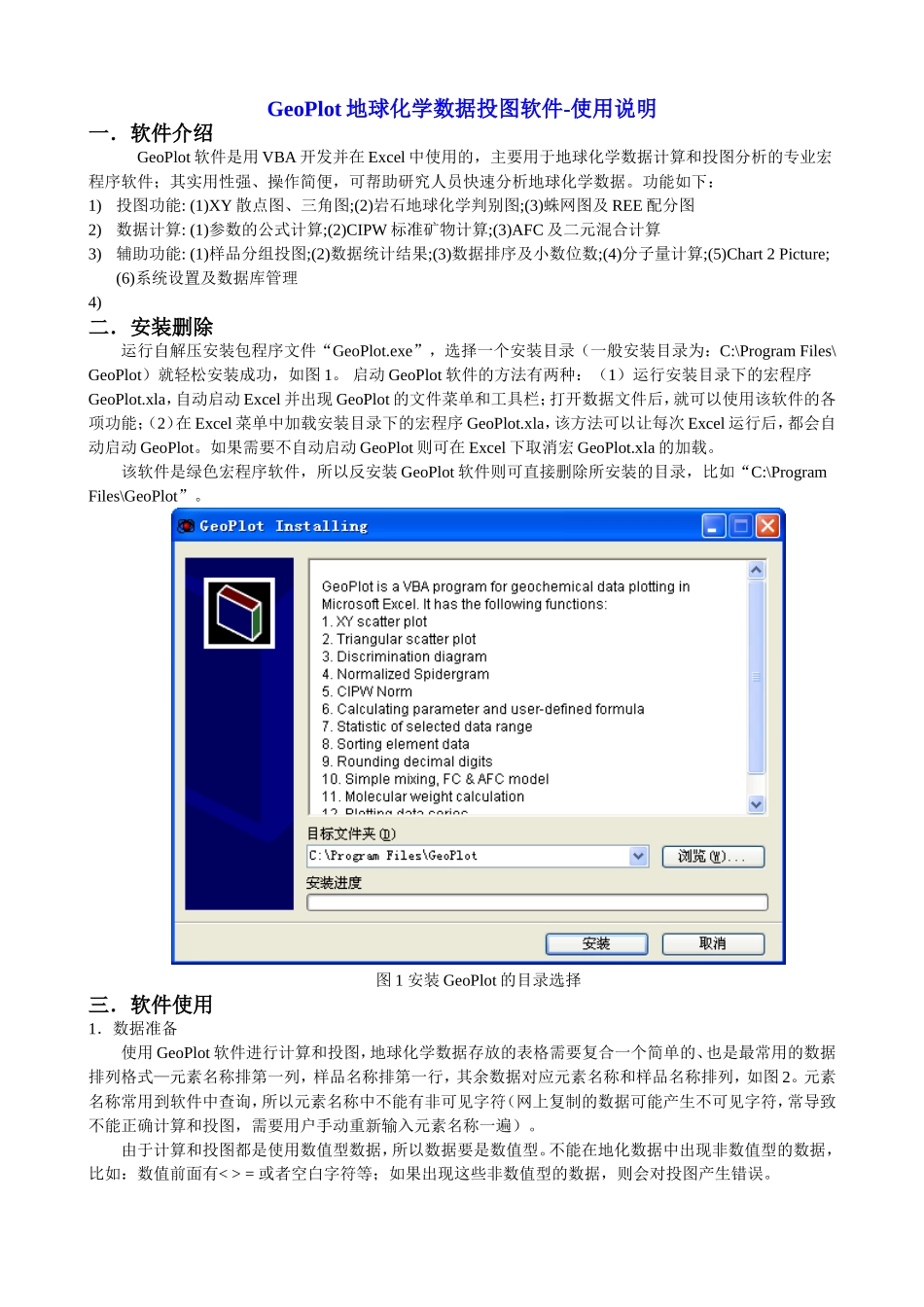

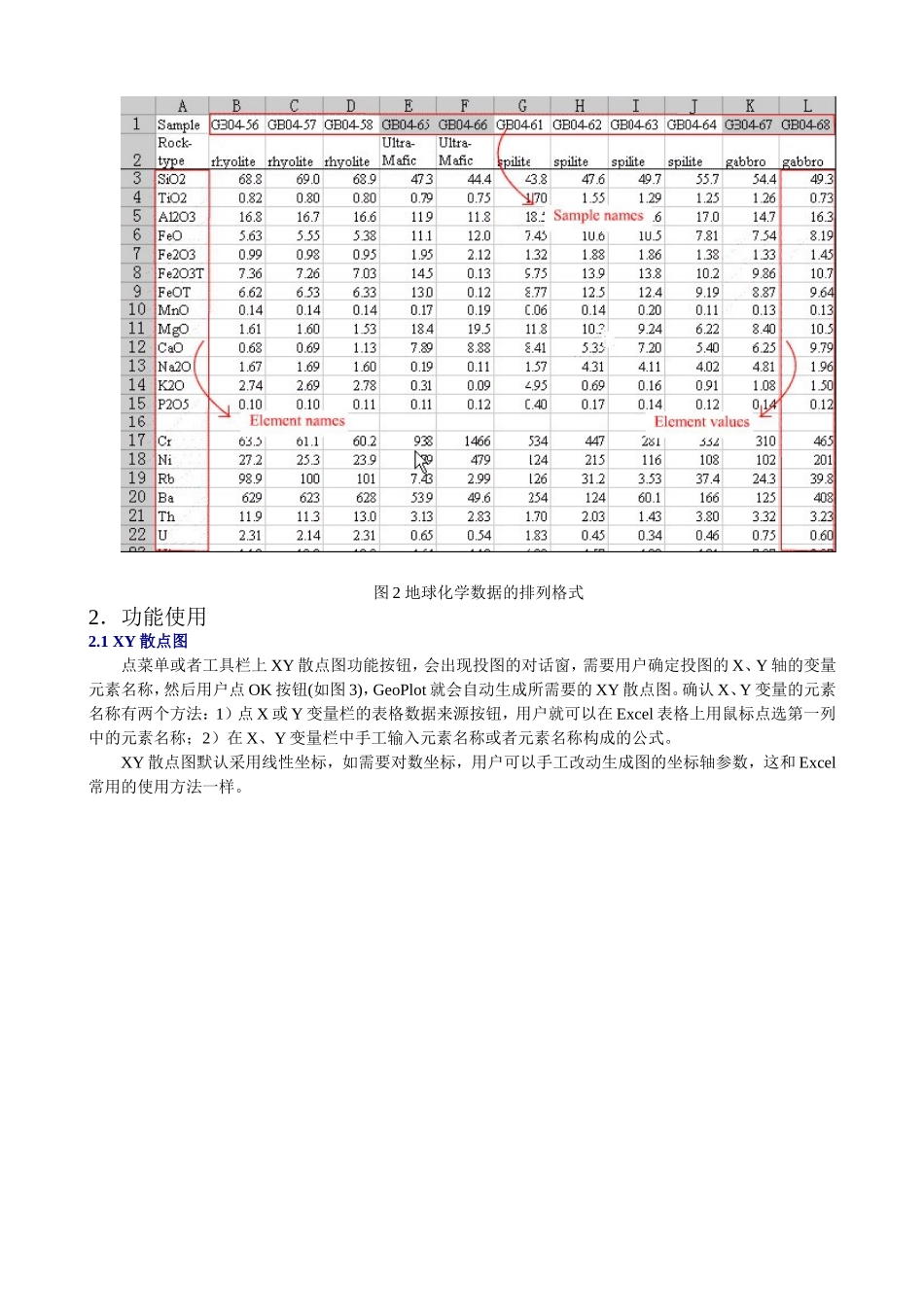

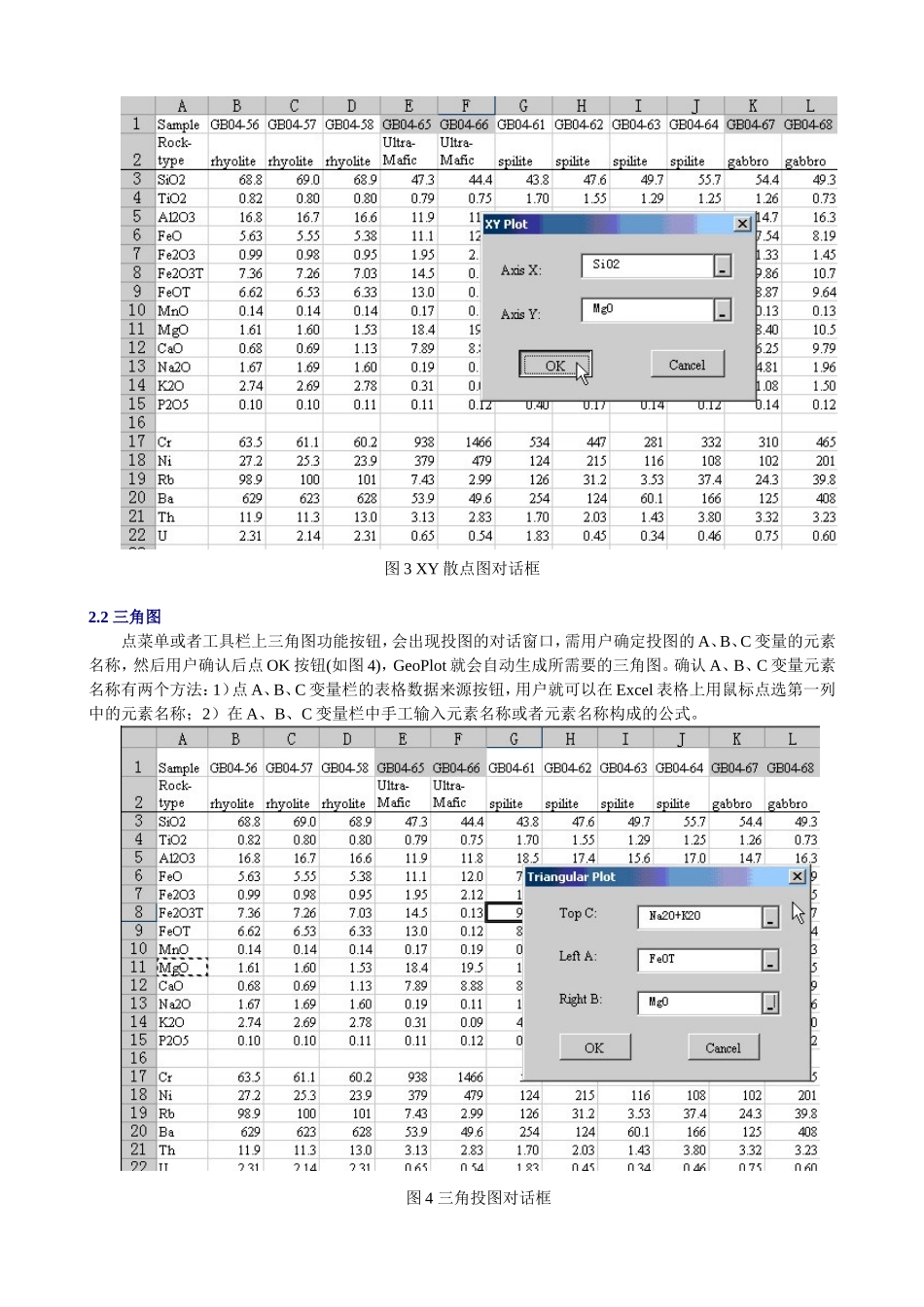

GeoPlot地球化学数据投图软件-使用说明一．软件介绍GeoPlot软件是用VBA开发并在Excel中使用的，主要用于地球化学数据计算和投图分析的专业宏程序软件；其实用性强、操作简便，可帮助研究人员快速分析地球化学数据。功能如下：1)投图功能:(1)XY散点图、三角图;(2)岩石地球化学判别图;(3)蛛网图及REE配分图2)数据计算:(1)参数的公式计算;(2)CIPW标准矿物计算;(3)AFC及二元混合计算3)辅助功能:(1)样品分组投图;(2)数据统计结果;(3)数据排序及小数位数;(4)分子量计算;(5)Chart2Picture;(6)系统设置及数据库管理4)二．安装删除运行自解压安装包程序文件“GeoPlot.exe”，选择一个安装目录（一般安装目录为：C:\ProgramFiles\GeoPlot）就轻松安装成功，如图1。启动GeoPlot软件的方法有两种：（1）运行安装目录下的宏程序GeoPlot.xla，自动启动Excel并出现GeoPlot的文件菜单和工具栏；打开数据文件后，就可以使用该软件的各项功能；（2）在Excel菜单中加载安装目录下的宏程序GeoPlot.xla，该方法可以让每次Excel运行后，都会自动启动GeoPlot。如果需要不自动启动GeoPlot则可在Excel下取消宏GeoPlot.xla的加载。该软件是绿色宏程序软件，所以反安装GeoPlot软件则可直接删除所安装的目录，比如“C:\ProgramFiles\GeoPlot”。图1安装GeoPlot的目录选择三．软件使用1．数据准备使用GeoPlot软件进行计算和投图，地球化学数据存放的表格需要复合一个简单的、也是最常用的数据排列格式—元素名称排第一列，样品名称排第一行，其余数据对应元素名称和样品名称排列，如图2。元素名称常用到软件中查询，所以元素名称中不能有非可见字符（网上复制的数据可能产生不可见字符，常导致不能正确计算和投图，需要用户手动重新输入元素名称一遍）。由于计算和投图都是使用数值型数据，所以数据要是数值型。不能在地化数据中出现非数值型的数据，比如：数值前面有<>=或者空白字符等；如果出现这些非数值型的数据，则会对投图产生错误。图2地球化学数据的排列格式2．功能使用2.1XY散点图点菜单或者工具栏上XY散点图功能按钮，会出现投图的对话窗，需要用户确定投图的X、Y轴的变量元素名称，然后用户点OK按钮(如图3)，GeoPlot就会自动生成所需要的XY散点图。确认X、Y变量的元素名称有两个方法：1）点X或Y变量栏的表格数据来源按钮，用户就可以在Excel表格上用鼠标点选第一列中的元素名称；2）在X、Y变量栏中手工输入元素名称或者元素名称构成的公式。XY散点图默认采用线性坐标，如需要对数坐标，用户可以手工改动生成图的坐标轴参数，这和Excel常用的使用方法一样。图3XY散点图对话框2.2三角图点菜单或者工具栏上三角图功能按钮，会出现投图的对话窗口，需用户确定投图的A、B、C变量的元素名称，然后用户确认后点OK按钮(如图4)，GeoPlot就会自动生成所需要的三角图。确认A、B、C变量元素名称有两个方法：1）点A、B、C变量栏的表格数据来源按钮，用户就可以在Excel表格上用鼠标点选第一列中的元素名称；2）在A、B、C变量栏中手工输入元素名称或者元素名称构成的公式。图4三角投图对话框2.3蛛网图和REE配分图点工具栏或菜单中的蛛网图，出现对话框窗口，用户确认好用于标准化的参考元素及参考地化库组分及投蛛网图或REE配分图（如图5），然后点OK按钮就自动生成所需的蛛网图或REE配分图。用户可以通过系统库管理功能添加自定义标准化参考值等，方便以后使用。图5蛛网图对话框窗口2.4判别图点工具栏或菜单中的判别图，出现投图窗口，用户根据自己所需选择投图名称（如图6），然后点击窗口上OK按钮就自动在Excel表中生成所需的地球化学数据的判别图。用户可以用系统库管理功能，添加判别图，方便以后使用。图6判别图对话框窗口2.5公式计算用户可以使用元素名称和计算操作符号"+","-","*","/","(",")",",",":"和"^"以及七个常用功能函数名称Ln,Log10,Log,Exp,Power和Sum构成公式。公式可以用于投图对话框中的变量名称，比如X、Y或者A、B、C等；也用在公式计算功能中。在公式计算功能模块，公式窗口上有默认的公式名供用户选择，比如：Mg＃，图7所示。该功能计算结果都会自动生成在Excel表已有数据区域的下面一行。图...
