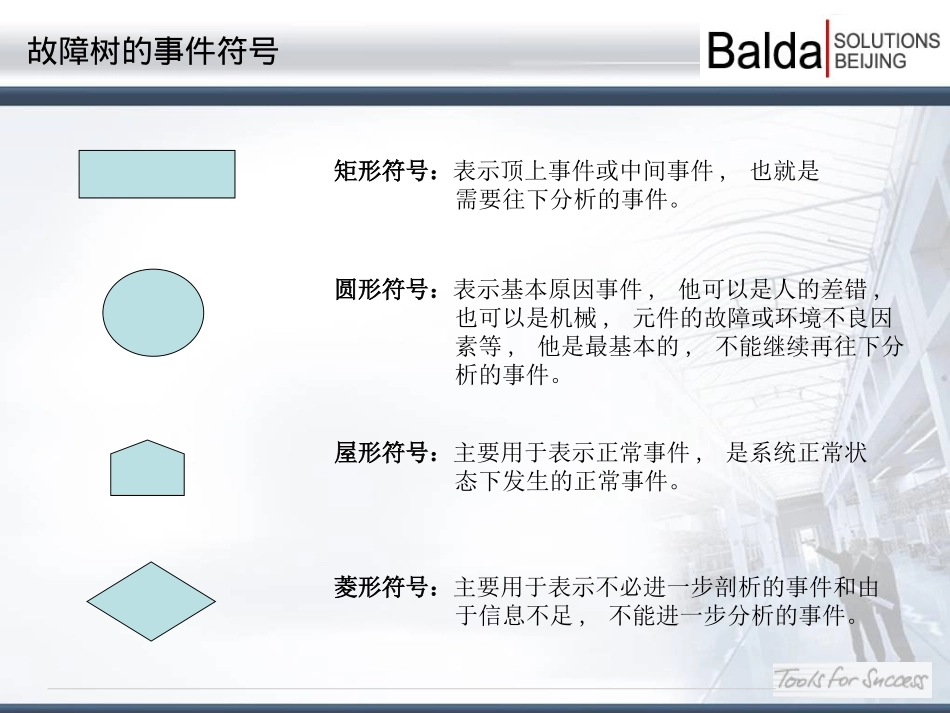

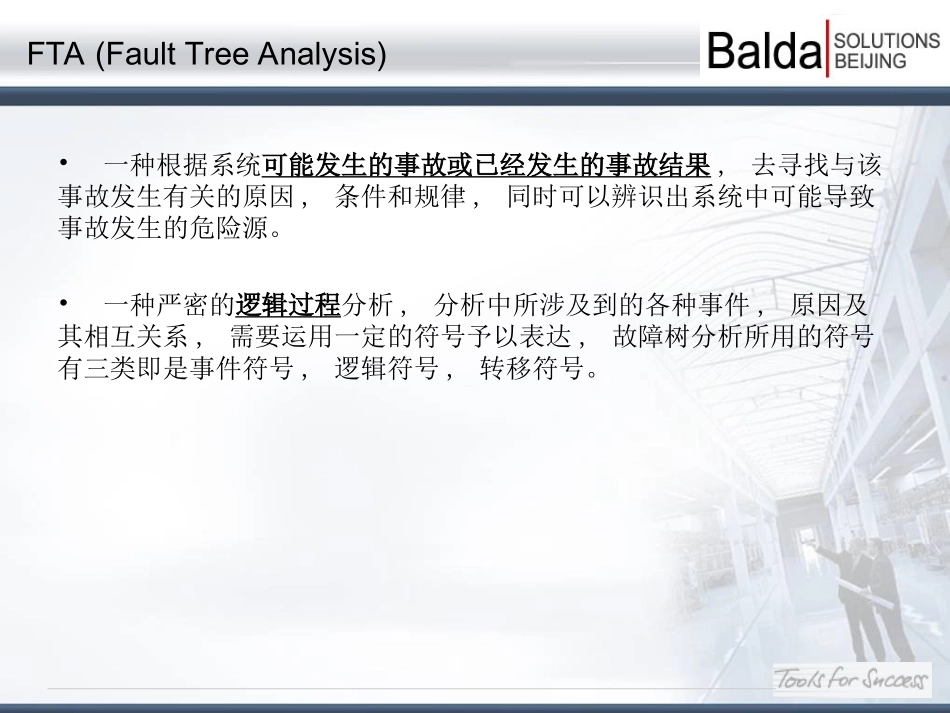

FTA故障树分析与鱼骨图分析简介Preparedby:FredDate:02/05/2010FTA(FaultTreeAnalysis)•一种根据系统可能发生的事故或已经发生的事故结果,去寻找与该事故发生有关的原因,条件和规律,同时可以辨识出系统中可能导致事故发生的危险源。•一种严密的逻辑过程分析,分析中所涉及到的各种事件,原因及其相互关系,需要运用一定的符号予以表达,故障树分析所用的符号有三类即是事件符号,逻辑符号,转移符号。故障树的事件符号矩形符号：表示顶上事件或中间事件,也就是需要往下分析的事件。圆形符号：表示基本原因事件,他可以是人的差错,也可以是机械,元件的故障或环境不良因素等,他是最基本的,不能继续再往下分析的事件。屋形符号：主要用于表示正常事件,是系统正常状态下发生的正常事件。菱形符号：主要用于表示不必进一步剖析的事件和由于信息不足,不能进一步分析的事件。故障树的逻辑符号逻辑符号说明1.逻辑与门。表示仅当所有输入事件都发生时，输出事件才发生的逻辑关系。2.逻辑或门。表示至少有一个输入事件发生，输出事件就发生的逻辑关系。3.条件与门。表示B1、B2不仅同时发生，而且还必须再满足条件α，输出事件A才会发生的逻辑关系。4.条件或门。表示任一输入事件发生时，还必须满足条件α，输出事件A才发生的逻辑关系。5.排斥或门。表示几个事件当中，仅当一个输入事件发生时，输出事件才发生的逻辑关系。6.限制门。表示当输入事件B发生，且满足条件X时，输出事件才会发生，否则，输出事件不发生。限制门仅有一个输入事件。7.顺序与门。表示输入事件既要都发生，又要按一定的顺序发生，输出事件才会发生的逻辑关系。8.表决门。表示仅当n个事件中有m（m≤n）个或m个以上事件同时发生时，输出事件才会发生。故障树的移转符号转移符号包括：1.转入符号。表示转入上面以对应的字母或数字标注的子故障树部分符2.转出符号。表示该部分故障树由此转出。编制故障树应从比方面入手编制故障树应从以下几方面入手：1.熟悉系统。了解系统的构造、性能、操作、工艺、元件之间的关系及人、软件、硬件、环境的相互作用和系统工作原理等；2.收集、调查系统事故资料。收集、调查系统的已有事故资料和类似系统的事故资料。3.确定顶上事件。根据对系统已掌握的资料，在分析系统一类危险源的基础上，确定系统事故类型作为顶上事件。4.调查分析顶上事件发生的原因，从人、机、物、环境和信息各方面入手调查分析影响顶上事件发生的所有原因。范例-液化石油气第一类危险源，火灾爆炸事故A1―形成混合气A2―遇火源A3―液态烃泄漏A4―未报警A5―静电火花A6―附近有机动车通行A7―罐爆裂A8―静电未消除A9―罐超压A10―安全阀未起作用A11―未报警A12―未报警A13―无显示A14―液面未显示A15―压力无显示X1―烟头未掐灭X2―阀门泄漏X3―法兰垫片断裂X4―报警器故障X5―无报警器X6―收油或油排入事故罐过快X7―未安装阻火器X8―阻火器故障X9―无接地线X10―接地线断开X11―收油过量X12―安全阀下部阀门未开X13―安全阀故障X14―无报警器X15―报警器故障X16―液面计上下阀门未开X17―液面计故障X18―无液面计X19―无压力表X20―压力表故障鱼骨图(CauseandEffectDiagram)•鱼骨图(Cause&Effect/FishboneDiagram)鱼骨图是由日本管理大师石川馨先生所发明出来的，故又名石川图。鱼骨图是一种发现问题“根本原因”的方法，它也可以称之为“Ishikawa”或者“因果图”。测量因素材料因素操作人员因素环境因素工艺方法因素机器设备因素待解决的问题鱼骨图分析法•鱼骨图是一个非定量的工具,他可以帮助我们找出引起问题(最终问题陈述所描述的问题)潜在的根本原因•它使我们问自己,问题为什么会发生…•它可以由项目小组或者和那些实际上关心项目流程的人员一起完成鱼骨图的定义•问题的特性总是受到一些因素的影响，我们通过头脑风暴法找出这些因素，并将它们与特性值一起，按相互关联性整理而成的层次分明、条理清楚，并标出重要因素的图形就叫特性要因图。因其形状如鱼骨，所以又叫鱼骨图，它是一种透过现象看本质的分析方法。同时，鱼骨图也用在生产中，用来形象地表示生产车间的流程。•头脑风暴法（BrainStorming-BS）...
