FDM_PDS_CHI_PS-001654AVIP免费

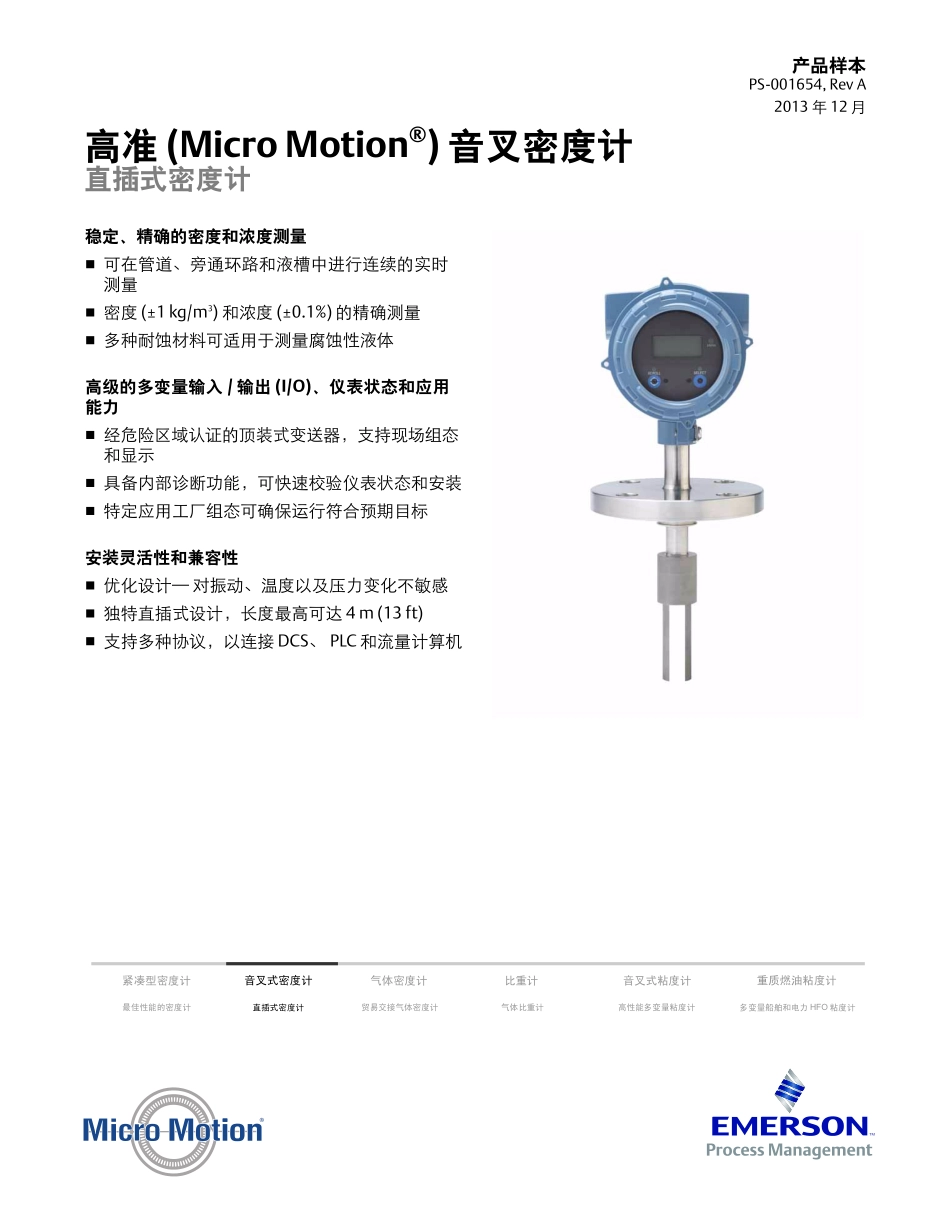

FDM_PDS_CHI_PS-001654A_第1页
1/16

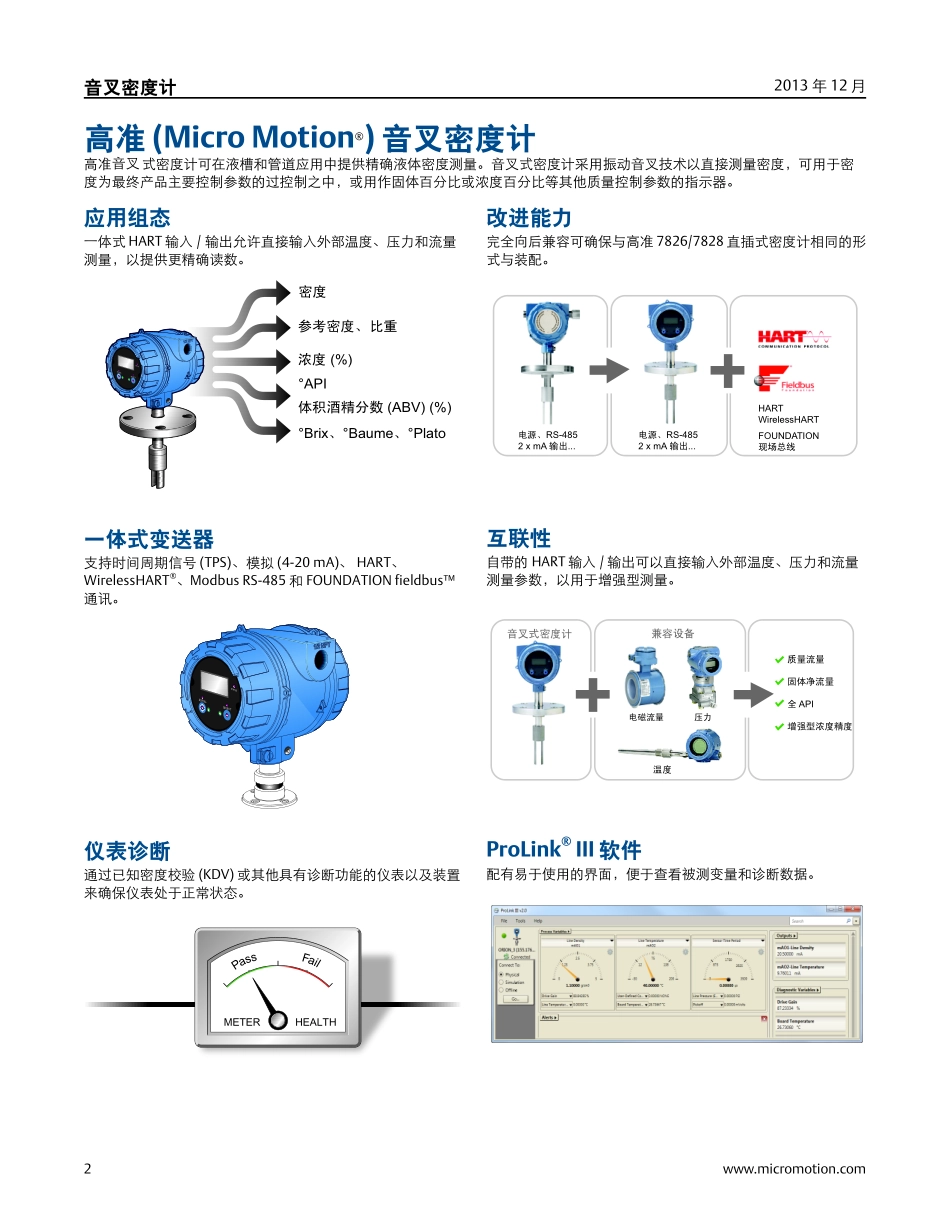

FDM_PDS_CHI_PS-001654A_第2页
2/16

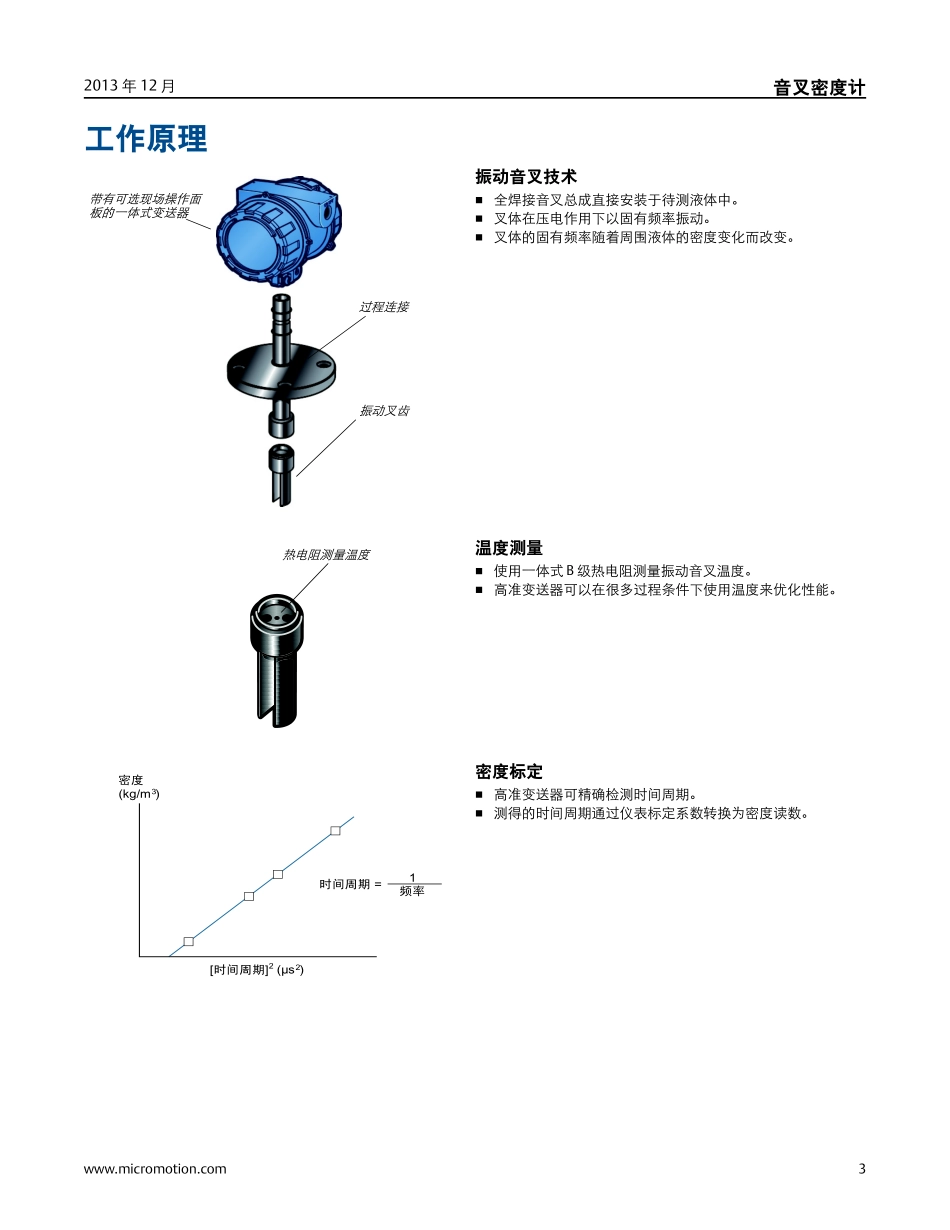

FDM_PDS_CHI_PS-001654A_第3页
3/16
产品样本PS-001654,RevA2013年12月高准(MicroMotion®)音叉密度计直插式密度计稳定、精确的密度和浓度测量�可在管道、旁通环路和液槽中进行连续的实时测量�密度(±1kg/m3)和浓度(±0.1%)的精确测量�多种耐蚀材料可适用于测量腐蚀性液体高级的多变量输入/输出(I/O)、仪表状态和应用能力�经危险区域认证的顶装式变送器,支持现场组态和显示�具备内部诊断功能,可快速校验仪表状态和安装�特定应用工厂组态可确保运行符合预期目标安装灵活性和兼容性�优化设计—对振动、温度以及压力变化不敏感�独特直插式设计,长度最高可达4m(13ft)�支持多种协议,以连接DCS、PLC和流量计算机�����������������������������������������������������������HFO����������������������2www.micromotion.com音叉密度计2013年12月高准(MicroMotion®)音叉密度计高准音叉式密度计可在液槽和管道应用中提供精确液体密度测量。音叉式密度计采用振动音叉技术以直接测量密度,可用于密度为最终产品主要控制参数的过控制之中,或用作固体百分比或浓度百分比等其他质量控制参数的指示器。应用组态一体式HART输入/输出允许直接输入外部温度、压力和流量测量,以提供更精确读数。一体式变送器支持时间周期信号(TPS)、模拟(4-20mA)、HART、WirelessHART®、ModbusRS-485和FOUNDATIONfieldbus™通讯。仪表诊断通过已知密度校验(KDV)或其他具有诊断功能的仪表以及装置来确保仪表处于正常状态。改进能力完全向后兼容可确保与高准7826/7828直插式密度计相同的形式与装配。互联性自带的HART输入/输出可以直接输入外部温度、压力和流量测量参数,以用于增强型测量。ProLink®III软件配有易于使用的界面,便于查看被测变量和诊断数据。°Brix�°Baume�°Plato�����������(%)°API������(ABV)(%)STATUSSCROLLSELECTSTATUSSCROLLSELECT��������������RS-4852xmA��...���RS-4852xmA��...HARTWirelessHARTFOUNDATION������������������������API���������������www.micromotion.com32013年12月音叉密度计工作原理振动音叉技术�全焊接音叉总成直接安装于待测液体中。�叉体在压电作用下以固有频率振动。�叉体的固有频率随着周围液体的密度变化而改变。温度测量�使用一体式B级热电阻测量振动音叉温度。�高准变送器可以在很多过程条件下使用温度来优化性能。密度标定�高准变送器可精确检测时间周期。�测得的时间周期通过仪表标定系数转换为密度读数。带有可选现场操作面板的一体式变送器过程连接振动叉齿热电阻测量温度������������������������������4www.micromotion.com音叉密度计2013年12月性能规格密度测量温度测量压力额定值实际最大工作压力受过程连接额定值的限制。对于锆制法兰,最大工作压力取决于工作温度。规格数值精度(1)(1)上述精度适用于标定范围600—1250kg/m3(0.6—1.25g/cm3)。精度可受液体粘度影响。关于输入影响偏差的更多详细信息,请参见产品组态手册。±1.0kg/m3±0.001g/cm3工作密度范围(2)(2)液体的粘度最大可达500cP。0—3000kg/m30-3g/cm3重复性±0.1kg/m3±0.0001g/cm3过程粘度影响(3)(3)对于介于200—500cP之间的粘度,过程粘度影响随粘度最高增加到±19kg/m3(±0.019g/cm3)。通过执行现场标定可以大大减少该效应。�对于0—50cP,无影响�对于50—200cP,±4kg/m3(±0.004g/cm3)过程温度影响(校正)(4)(4)温度影响指的是因过程流体温度偏离工厂标定温度而引起的最大测量偏差。±0.1kg/m3/°C±0.0001g/cm3/°C过程压力影响(校正)无规格数值工作温度范围—短杆型-50°C至+200°C-58°F至+392°F工作温度范围—长杆型-40°C至+150°C-40°F至+302°F一体温度测量�技术:100Ω热电阻�精度:BS1904类,DIN43760B类规格数值最大工作压力—短杆型(1)(1)对于配备锥形座接头的短杆型仪表,最大工作压力值为100bar(1450psi)。207bar3000psi最大工作压力—长杆型100bar1450psi试验压...
