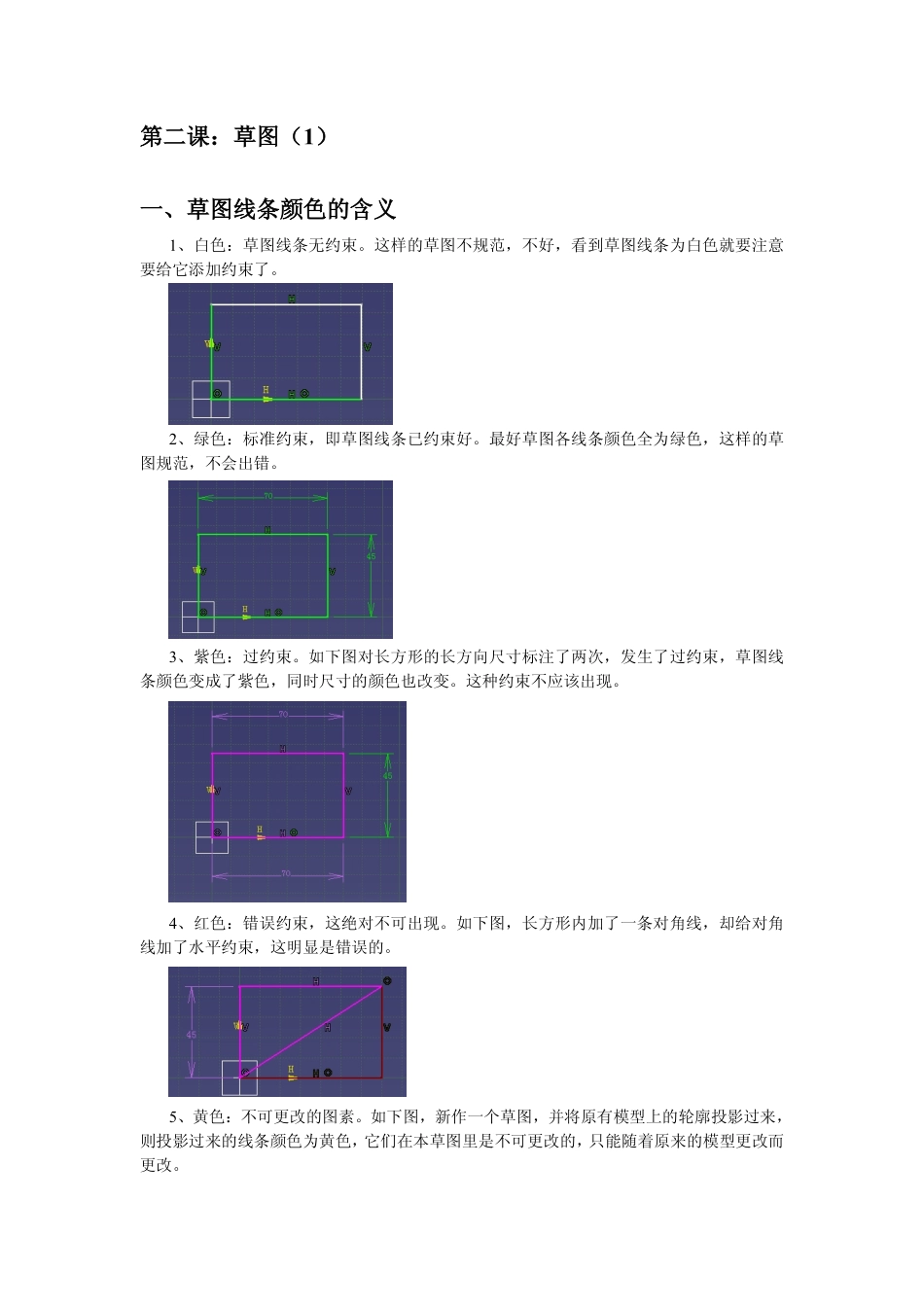

第二课：草图（1）一、草图线条颜色的含义1、白色：草图线条无约束。这样的草图不规范，不好，看到草图线条为白色就要注意要给它添加约束了。2、绿色：标准约束，即草图线条已约束好。最好草图各线条颜色全为绿色，这样的草图规范，不会出错。3、紫色：过约束。如下图对长方形的长方向尺寸标注了两次，发生了过约束，草图线条颜色变成了紫色，同时尺寸的颜色也改变。这种约束不应该出现。4、红色：错误约束，这绝对不可出现。如下图，长方形内加了一条对角线，却给对角线加了水平约束，这明显是错误的。5、黄色：不可更改的图素。如下图，新作一个草图，并将原有模型上的轮廓投影过来，则投影过来的线条颜色为黄色，它们在本草图里是不可更改的，只能随着原来的模型更改而更改。二、草图工作台里主要使用的工具条注意这些工具条里的工具图标，单击时只能用一次，双击时可连续使用，连续使用结束时再单击相应工具图标即可退出。1、“草图工具”（1）第一个图标为“网格”，现为关闭状态，点击打开它时屏幕上会显示出坐标格便于绘图参考。网格两线间相距尺寸一般为10mm，也可以通过设定改变间距大小，方法是：“工具——选项——机械设计——草图编辑器——网格”，从中可以改变间距大小，也可以选中“允许变形”项，将H、V两方向的间距设置成不同数字。（2）第二个图标为“点对齐”，打开它时绘草图，鼠标将每10mm一步地跳动，自由作图时可关闭此按钮。（3）第三个图标为“构造/标准元素”，即在标准图线和辅助图线间切换。对于构造元素即辅助图线，它显示为虚线样：注意：草图里标准元素显示为实线，构造元素显示为虚线，此虚线不是实体里表示看不见的轮廓的那种线，在草图里它是作为辅助线使用。除实线、虚线外，草图里还有个“轴”（第七个图标），它用点划线表示，注意它和构造线的区别。特别注意：在CATIA里，实线和构造线可以相互转换，它们还都可以转换成轴线，但轴线不能转换成实线或构造线。区别：在SW里构造线都是点划线。（4）第四个图标为“几何约束”，相当重要，画草图时一定要将它打开，这样可以自动确定好多几何关系。（5）第五个图标为“尺寸约束”。2、“轮廓”工具条（1）第一个图标为“轮廓”，可一笔画出多条直线和圆弧，相当于AutoCAD里的多义线（或多段线，命令：PL），两者不同的是，多义线画完后是一个整体，而“轮廓”画完后又会分解成一段段的直线和圆弧，可分开编辑。这里要注意的是，在画“轮廓”时“草图工具”工具条会有变化，注意学会下图中圆弧的画法。（2）第二个图标为“矩形”，图标下有一个小三角形，打开后还有好多图标可选用：注意技巧：若要画一个对称矩形，直接选用第8个图标即可。（3）第四个图标为“样条线”。下图中两白色线条就是用“样条线”画出，而红色线，用的是样条“连接”方式将两条样条线连接起来。若连接时线条切线方向反向，可通过右击线条，在弹出的即时菜单中选“连接.*对象——定义”单击第一曲线或第二曲线里的“反向方向”，连接曲线即可调整完毕。3、“约束”工具条（1）第一个图标为“对话框中定义的约束”，要先选取图线，此图标才可使用。使用时点击此图标，会弹出一个对话框，从中确定你所需要的约束。（2）第二个图标为“约束”，特别注意用此约束工具时既可设置尺寸约束即标尺寸，还可添加几何约束，方法是右击鼠标从弹出的对话框中选择相应的约束。实例如下：如图，先点，再选取两圆，现在缺省表示为标两圆间尺寸，不要单击以确定。而是右击鼠标，弹出一即时菜单，从中选择“相切”，结果如下：这里要注意一个问题，如下图，当点击图标使圆和直线相切时，要注意选取的第一个几何元素是固定不动，第二个几何元素是移动的。下图选取的第一个几何元素是圆，第二个是直线，相切后结果见右边图示。平时脑子里习惯性地认为约束工具就是用来标尺寸的，忘记它还可以用来添加几何约束，这一点要多加注意。CATIA里有好多地方都是这样使用工具，不象有的软件，图标工具只有一个用途，要多体会与使用。在图标下还有个接触约束，可以直接叫两几何元素相切或同心。同样，选取的第一个几何元素不动，第二个几何元素移动。（3...
