BERKUT金雕雷达测速仪2011VIP免费

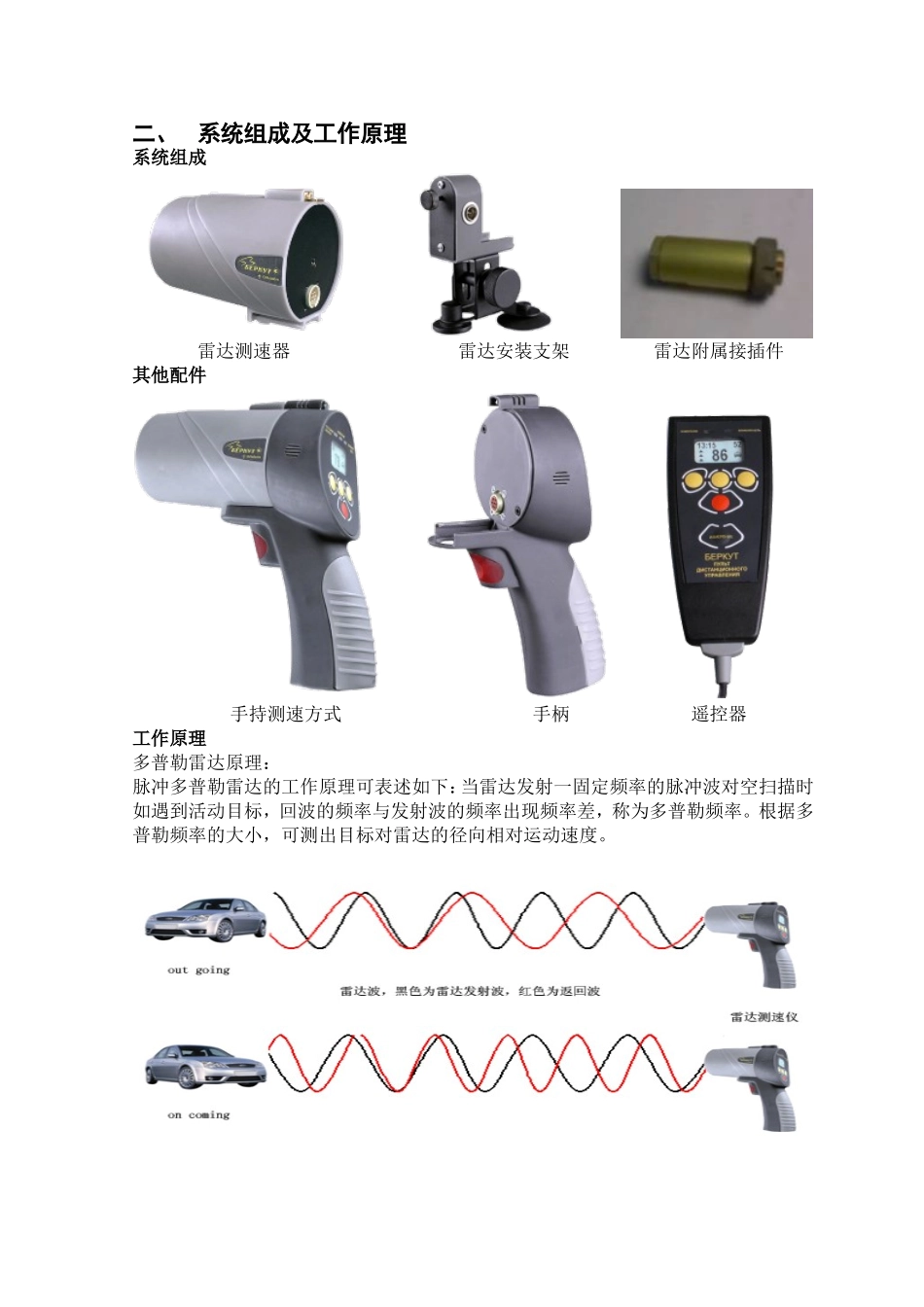

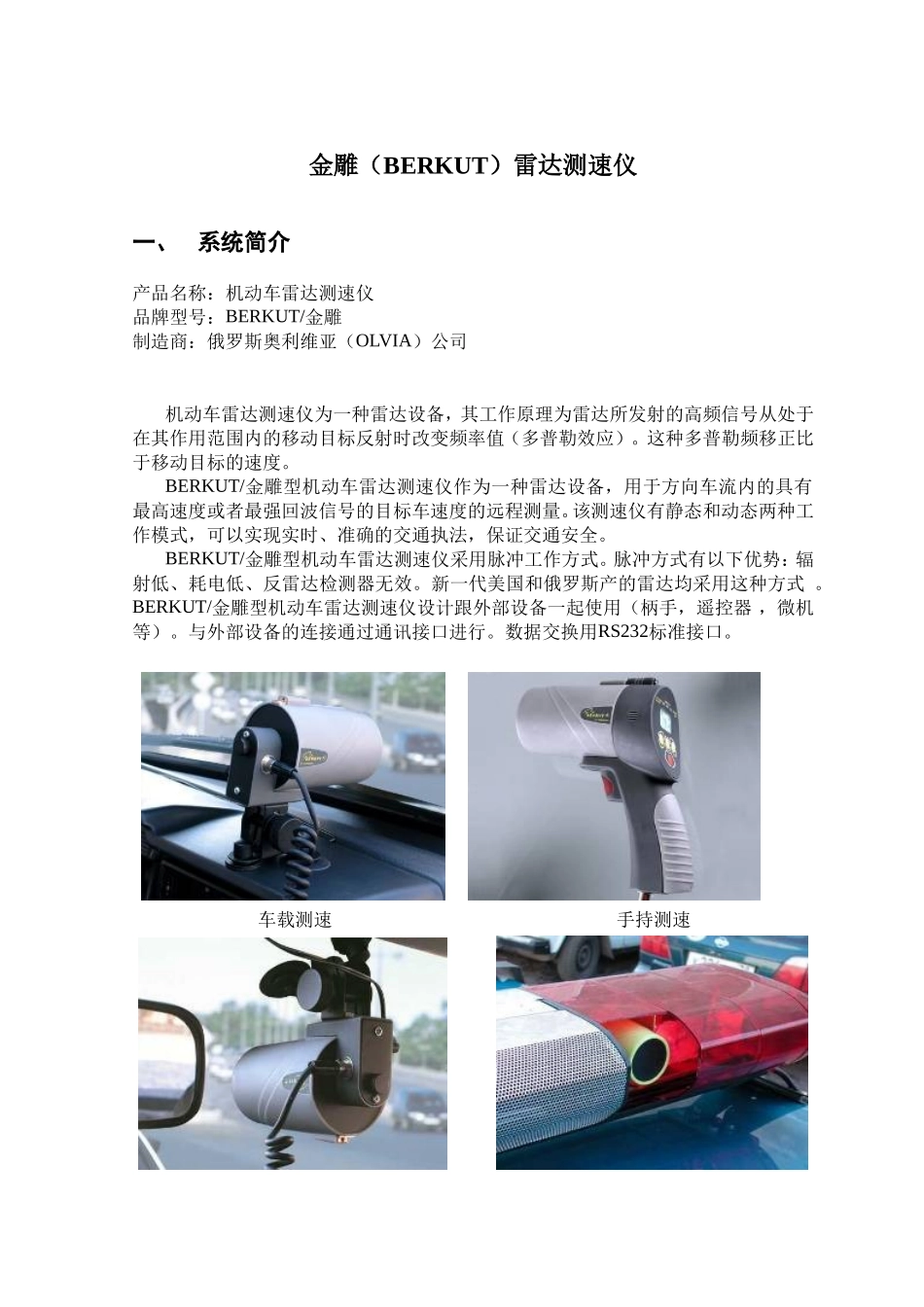

金雕（BERKUT）雷达测速仪一、系统简介产品名称：机动车雷达测速仪品牌型号：BERKUT/金雕制造商：俄罗斯奥利维亚（OLVIA）公司机动车雷达测速仪为一种雷达设备，其工作原理为雷达所发射的高频信号从处于在其作用范围内的移动目标反射时改变频率值（多普勒效应）。这种多普勒频移正比于移动目标的速度。BERKUT/金雕型机动车雷达测速仪作为一种雷达设备，用于方向车流内的具有最高速度或者最强回波信号的目标车速度的远程测量。该测速仪有静态和动态两种工作模式，可以实现实时、准确的交通执法，保证交通安全。BERKUT/金雕型机动车雷达测速仪采用脉冲工作方式。脉冲方式有以下优势：辐射低、耗电低、反雷达检测器无效。新一代美国和俄罗斯产的雷达均采用这种方式。BERKUT/金雕型机动车雷达测速仪设计跟外部设备一起使用（柄手，遥控器，微机等）。与外部设备的连接通过通讯接口进行。数据交换用RS232标准接口。车载测速手持测速车载测速车外测速二、系统组成及工作原理系统组成雷达测速器雷达安装支架雷达附属接插件其他配件手持测速方式手柄遥控器工作原理多普勒雷达原理：脉冲多普勒雷达的工作原理可表述如下：当雷达发射一固定频率的脉冲波对空扫描时如遇到活动目标，回波的频率与发射波的频率出现频率差，称为多普勒频率。根据多普勒频率的大小，可测出目标对雷达的径向相对运动速度。三、技术指标雷达发射频率：24.150GHz测速范围：20~250km/h测速距离：800m测速精度：静态±1km/h动态自身±1km/h目标±2km/h发射波瓣角：14°测速时间：不大于0.3s数据接口：RS232外形尺寸：105*75*85雷达重量：不大于0.35kg防水标准：IP54电磁兼容性：合格测速仪辐射安全：合格环境温度：(-30~60)℃环境湿度：(5~90)%电源适应性：DC12V耗电量：不大于0.2A四、系统优越性1.体积小巧，重量轻，外形优美2.是当前国际市场上最先进的交通测速雷达，口径约6cm，长约10cm，重量仅0.35kg3.使用方式更加多样，可手持，可车载4.反应时间更快，时间不大于0.3秒5.测速精度高，可测量范围广，强度可调6.可测量最近目标车辆的速度，有效排除其它车辆干扰7.识别监控目标车方向，具有自动的行驶方向功能，排除反向行驶车辆的干扰8.可同时跟踪测量两个速度，协议公开，支持系统二次开发9.采用脉冲发射方式，降低被电子狗发现的机率，同时雷达辐射量更小，减小其对人体的伤害10.计量器具具有制造厂家及品牌型号标牌，以及产品序列号五、系统开发样例六、进口计量器具型式批准证书七、系统接线协议BERKUT金雕雷达测速仪接线图图为航空插头的焊点与DB9针的焊点对应图示1RS232TXDB9F—3脚2RS232RXDB9F—2脚3RS232GNDDB9F—5脚4空5电源地GND6电源正DC12V500mA7空八、软件通讯协议1指令代码表示用HEX(十六进制)代码.2数据传递方向:指令–来自微机回答–来自BERKUT测速器.图1–数据传递线路2代码段用于指定代码值或者备注段指定的变量.3在传递字代码(word)先传递低字节，再传高字节4缩写：TS–交通工具，IS–测量工具.5量纲段中指定的所传递值的量纲：byte-1个字节,word-2个字节.6数据交换用串行COM-端口(RS232接口).通讯协议：-波特率–9600-停止比特–1-数据比特数–8-奇偶校验–无-方向控制–Xon/Xoff7微机连接用nulmodemconnection（COM）线(RS232接口的控制线不用).代码单位备注1自检命令命令检查BERKUT测速器是否存在命令121byte前辍201byte命令代码回答101byte与命令代码相同代码单位备注2BERKUT测速仪重新启动该命令引起BERKUT测速仪的重新启动命令121byte前辍202byte命令代码命令102byte与命令代码相同微机BERKUT测速器"Беркут"指令оманда回答代码单位备注3读取BERKUT测速器的配置信息1"Regim"(3)字段–比特域.比特解释:比特0:0–速度单位用公里／小时表示/1–速度单位用英里／小时表示;比特1:0–测速器处于静态模式/1–测速器处于静态模式;比特2:0–测速器处于检测反向车辆模式/1–测速器处于检测相向（同向）车辆模式;比特3-7–不用(备用);比特8:0–第１目标类型为最快目标/1–第１目标类型为最近目标;比特9:0–第２目标类型为最快目标/1–第２目标类型为最近目标;比特10-15–不使用(备用).2配...
