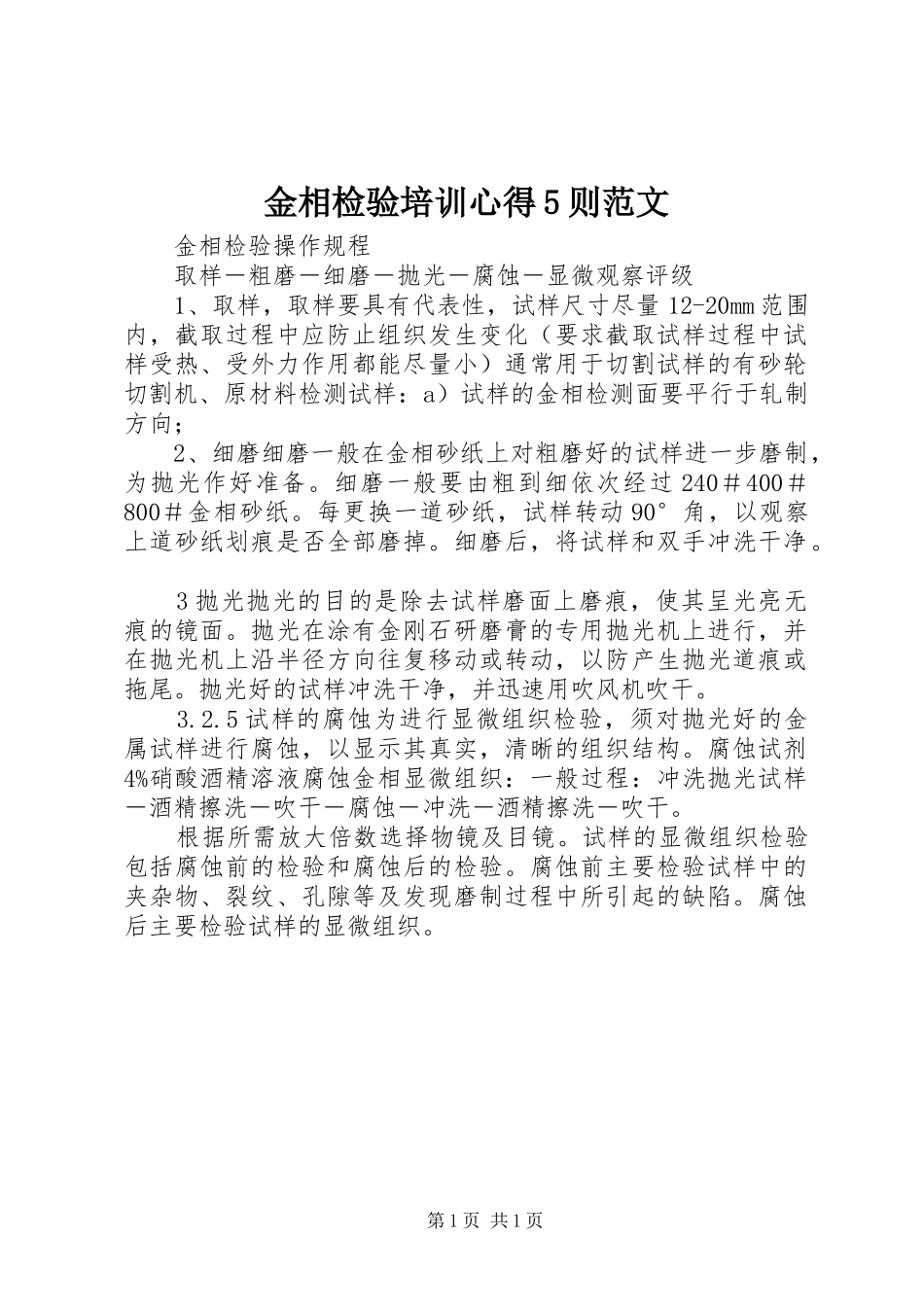

金相检验培训心得5则范文金相检验操作规程取样－粗磨－细磨－抛光－腐蚀－显微观察评级1、取样，取样要具有代表性，试样尺寸尽量12-20mm范围内，截取过程中应防止组织发生变化（要求截取试样过程中试样受热、受外力作用都能尽量小）通常用于切割试样的有砂轮切割机、原材料检测试样：a）试样的金相检测面要平行于轧制方向；2、细磨细磨一般在金相砂纸上对粗磨好的试样进一步磨制，为抛光作好准备。细磨一般要由粗到细依次经过240＃400＃800＃金相砂纸。每更换一道砂纸，试样转动90°角，以观察上道砂纸划痕是否全部磨掉。细磨后，将试样和双手冲洗干净。3抛光抛光的目的是除去试样磨面上磨痕，使其呈光亮无痕的镜面。抛光在涂有金刚石研磨膏的专用抛光机上进行，并在抛光机上沿半径方向往复移动或转动，以防产生抛光道痕或拖尾。抛光好的试样冲洗干净，并迅速用吹风机吹干。3.2.5试样的腐蚀为进行显微组织检验，须对抛光好的金属试样进行腐蚀，以显示其真实，清晰的组织结构。腐蚀试剂4%硝酸酒精溶液腐蚀金相显微组织：一般过程：冲洗抛光试样－酒精擦洗－吹干－腐蚀－冲洗－酒精擦洗－吹干。根据所需放大倍数选择物镜及目镜。试样的显微组织检验包括腐蚀前的检验和腐蚀后的检验。腐蚀前主要检验试样中的夹杂物、裂纹、孔隙等及发现磨制过程中所引起的缺陷。腐蚀后主要检验试样的显微组织。第1页共1页
