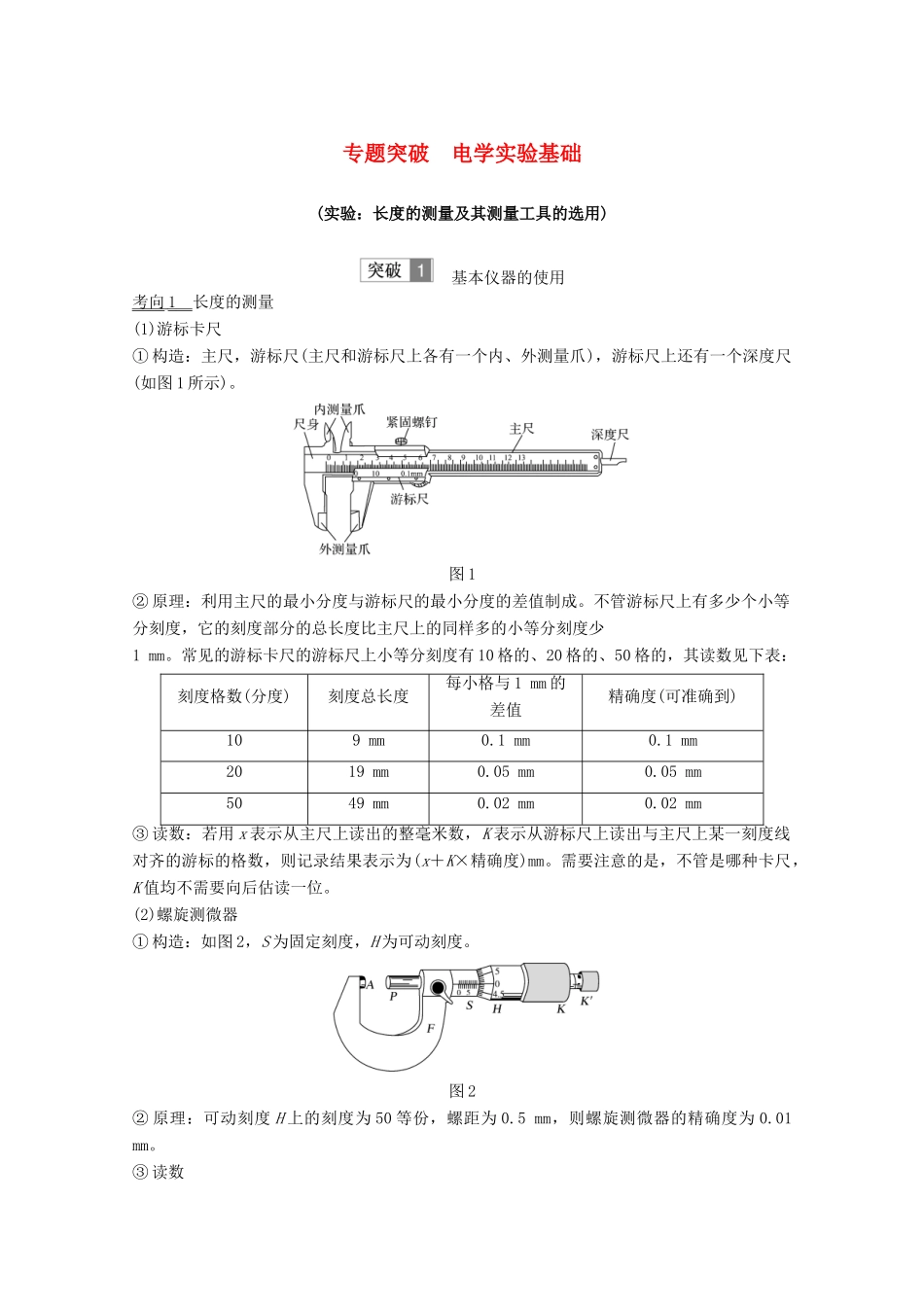

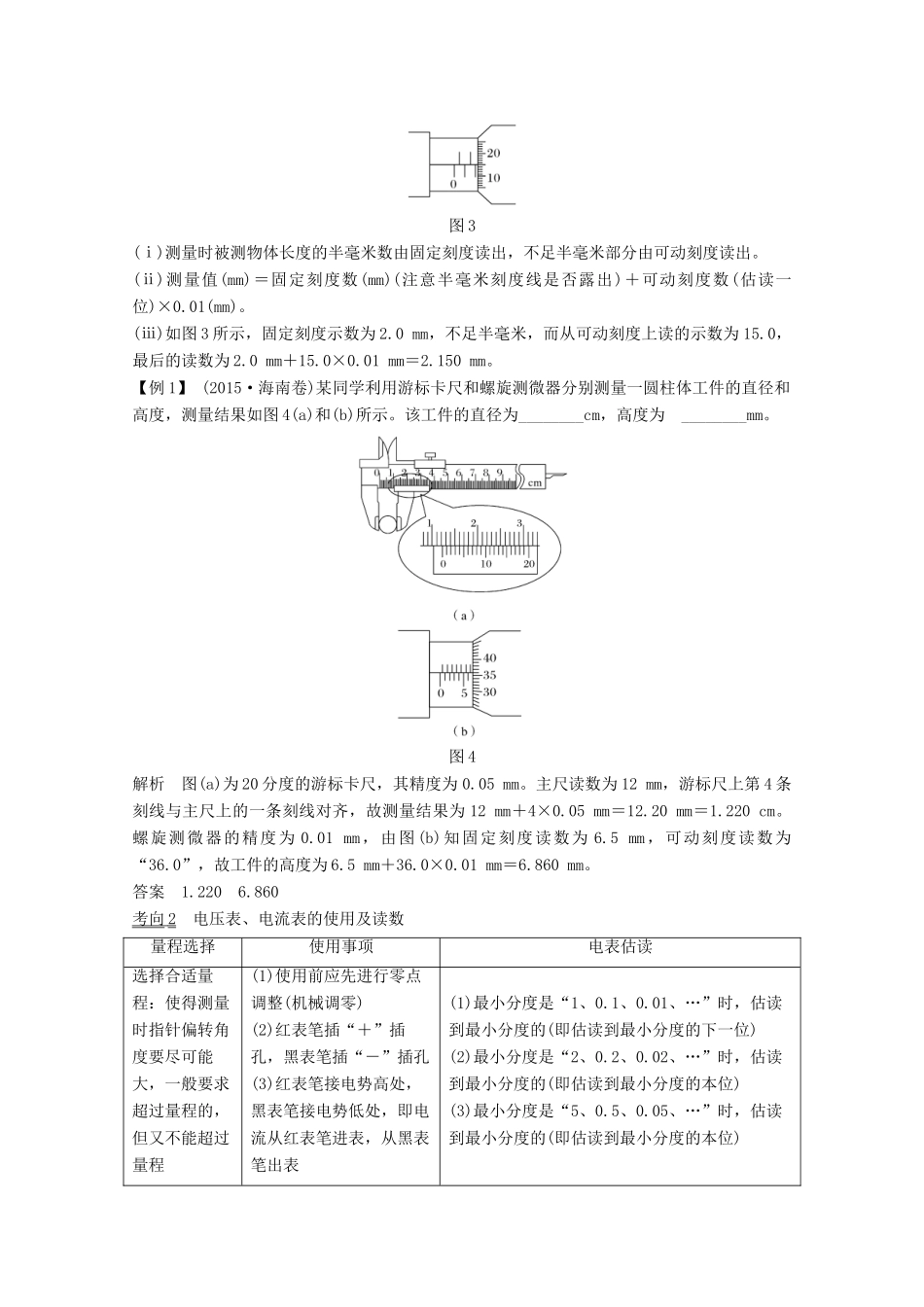

专题突破电学实验基础(实验：长度的测量及其测量工具的选用)基本仪器的使用考向1长度的测量(1)游标卡尺①构造：主尺，游标尺(主尺和游标尺上各有一个内、外测量爪)，游标尺上还有一个深度尺(如图1所示)。图1②原理：利用主尺的最小分度与游标尺的最小分度的差值制成。不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm。常见的游标卡尺的游标尺上小等分刻度有10格的、20格的、50格的，其读数见下表：刻度格数(分度)刻度总长度每小格与1mm的差值精确度(可准确到)109mm0.1mm0.1mm2019mm0.05mm0.05mm5049mm0.02mm0.02mm③读数：若用x表示从主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻度线对齐的游标的格数，则记录结果表示为(x＋K×精确度)mm。需要注意的是，不管是哪种卡尺，K值均不需要向后估读一位。(2)螺旋测微器①构造：如图2，S为固定刻度，H为可动刻度。图2②原理：可动刻度H上的刻度为50等份，螺距为0.5mm，则螺旋测微器的精确度为0.01mm。③读数图3(ⅰ)测量时被测物体长度的半毫米数由固定刻度读出，不足半毫米部分由可动刻度读出。(ⅱ)测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)。(ⅲ)如图3所示，固定刻度示数为2.0mm，不足半毫米，而从可动刻度上读的示数为15.0，最后的读数为2.0mm＋15.0×0.01mm＝2.150mm。【例1】(2015·海南卷)某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图4(a)和(b)所示。该工件的直径为________cm，高度为________mm。图4解析图(a)为20分度的游标卡尺，其精度为0.05mm。主尺读数为12mm，游标尺上第4条刻线与主尺上的一条刻线对齐，故测量结果为12mm＋4×0.05mm＝12.20mm＝1.220cm。螺旋测微器的精度为0.01mm，由图(b)知固定刻度读数为6.5mm，可动刻度读数为“36.0”，故工件的高度为6.5mm＋36.0×0.01mm＝6.860mm。答案1.2206.860考向2电压表、电流表的使用及读数量程选择使用事项电表估读选择合适量程：使得测量时指针偏转角度要尽可能大，一般要求超过量程的，但又不能超过量程(1)使用前应先进行零点调整(机械调零)(2)红表笔插“＋”插孔，黑表笔插“－”插孔(3)红表笔接电势高处，黑表笔接电势低处，即电流从红表笔进表，从黑表笔出表(1)最小分度是“1、0.1、0.01、…”时，估读到最小分度的(即估读到最小分度的下一位)(2)最小分度是“2、0.2、0.02、…”时，估读到最小分度的(即估读到最小分度的本位)(3)最小分度是“5、0.5、0.05、…”时，估读到最小分度的(即估读到最小分度的本位)【例2】(1)图5甲中使用0.6A量程时，对应刻度盘上每一小格代表________A，表针的示数是________A；当使用3A量程时，对应刻度盘上每一小格代表________A，图中表针示数为________A。图5(2)图乙中使用较小量程时，每小格表示_______V，图中指针的示数为________V，若使用的是较大量程，则每小格表示________V，图中表针指示的是________V。答案(1)0.020.440.12.20(2)0.11.700.58.5考向3电阻箱的读数【例3】旋钮式电阻箱如图6所示，电流从接线柱A流入，从B流出，则接入电路的电阻为________Ω。今欲将接入电路的电阻改为2087Ω，最简单的操作方法____________________________________________________________________________________________________________________________________。若用两个这样的电阻箱，则可得到的电阻值范围为________________。图6解析电阻为1987Ω。最简单的操作方法是将“×1k”旋钮调到2，再将“×100”旋钮调到0。每个电阻箱的最大阻值是9999Ω，用这样的两个电阻箱串联可得到的最大电阻2×9999Ω＝19998Ω。故两个这样的电阻箱，则可得到的电阻值范围为0～19998Ω。答案1987将“×1k”旋钮调到2，再将“×100”旋钮调到00～19998Ω1.(1)如图7甲所示的三把游标卡尺，它们的游标尺从上至下分别为9mm长10等分、19mm长20等分、49mm长50等分，它们的读数依次为________mm、________mm、________mm。(2)使用螺旋测微器测量金属丝的直径，示数如图乙所示，则金属丝的直径是________mm。图7解析(1)最上...
