(通用版)高考物理二轮复习 考前十天回扣 回扣点八 电学实验教案-人教版高三全册物理教案VIP免费

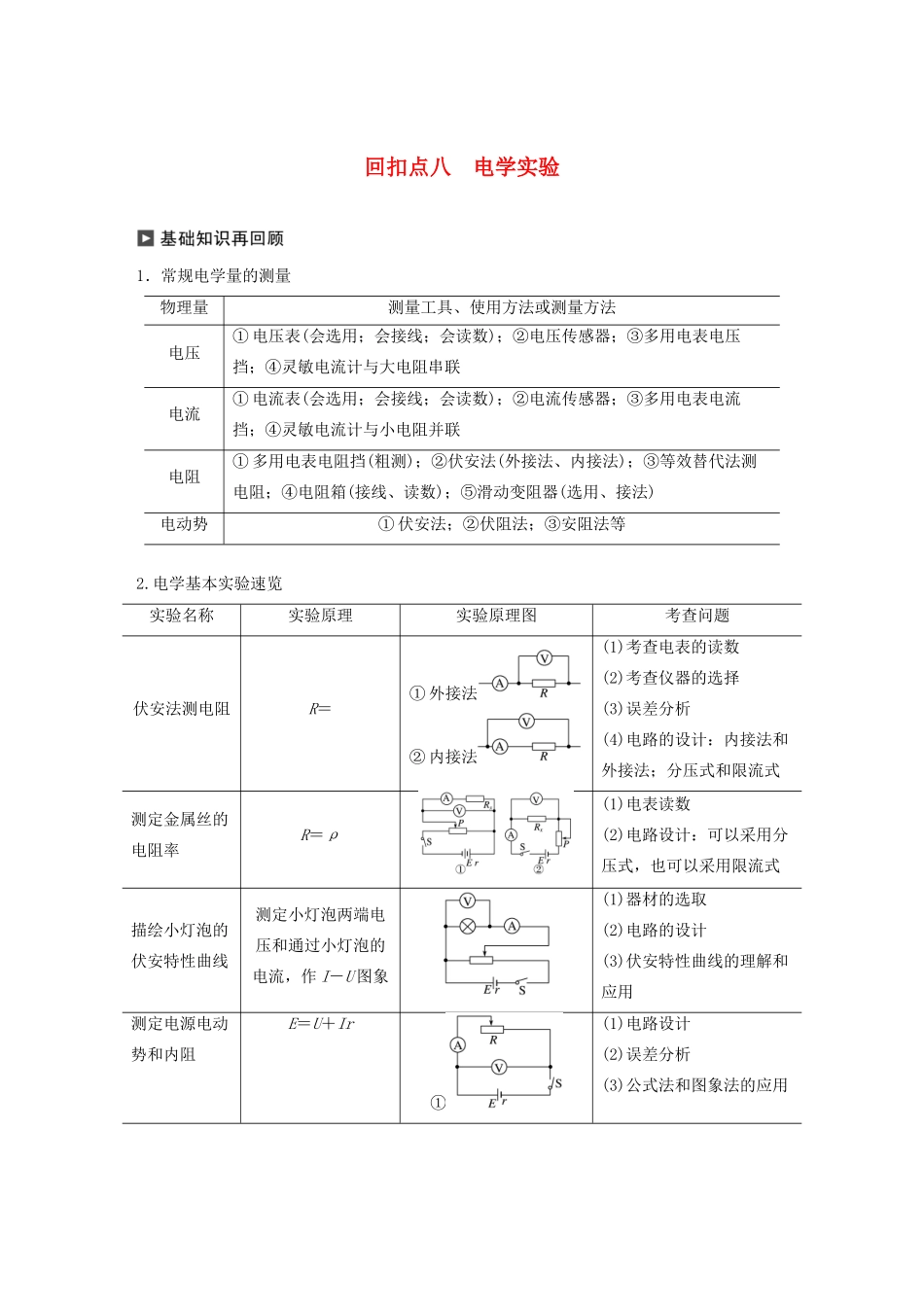

(通用版)高考物理二轮复习 考前十天回扣 回扣点八 电学实验教案-人教版高三全册物理教案_第1页
1/3

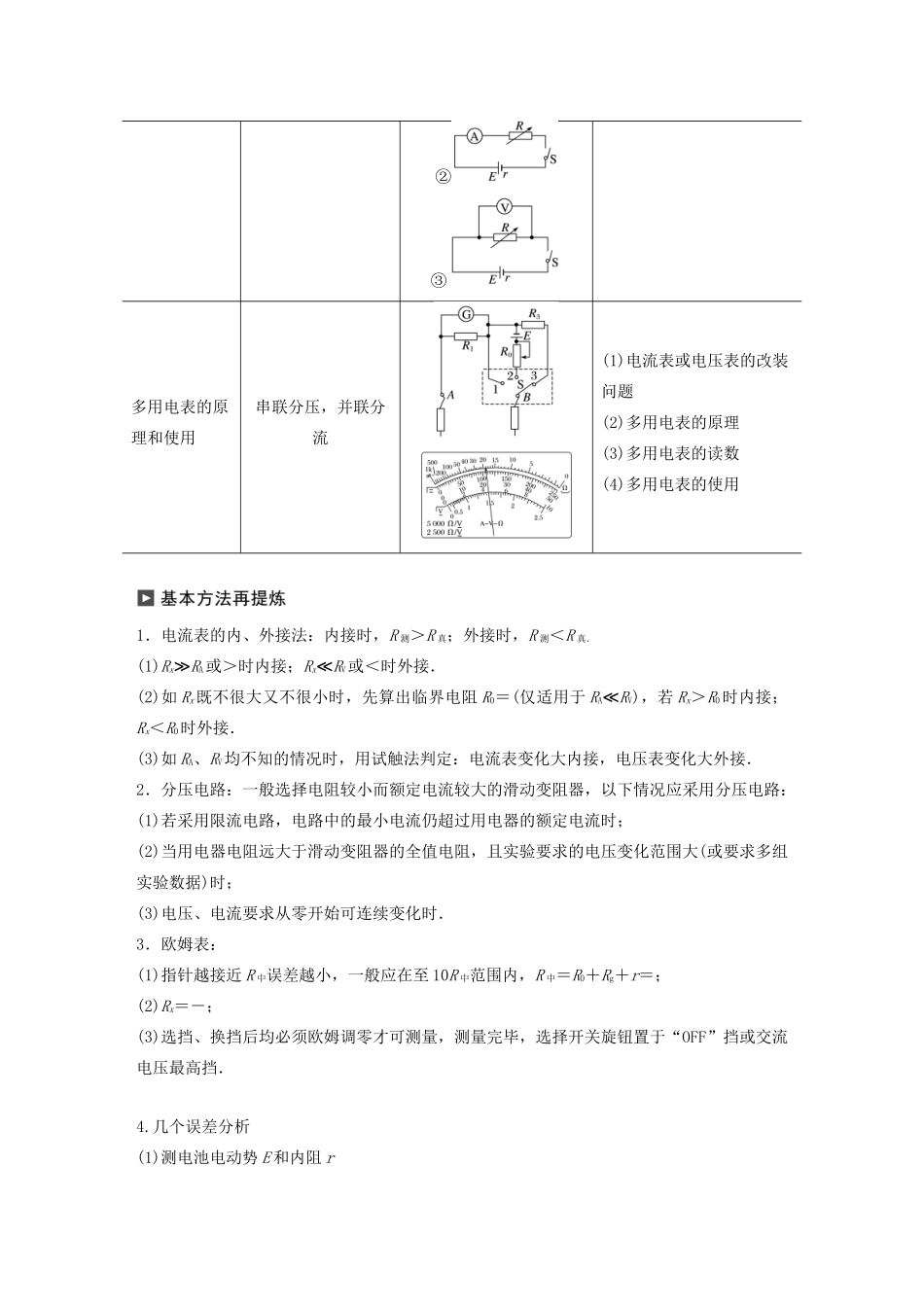

(通用版)高考物理二轮复习 考前十天回扣 回扣点八 电学实验教案-人教版高三全册物理教案_第2页
2/3

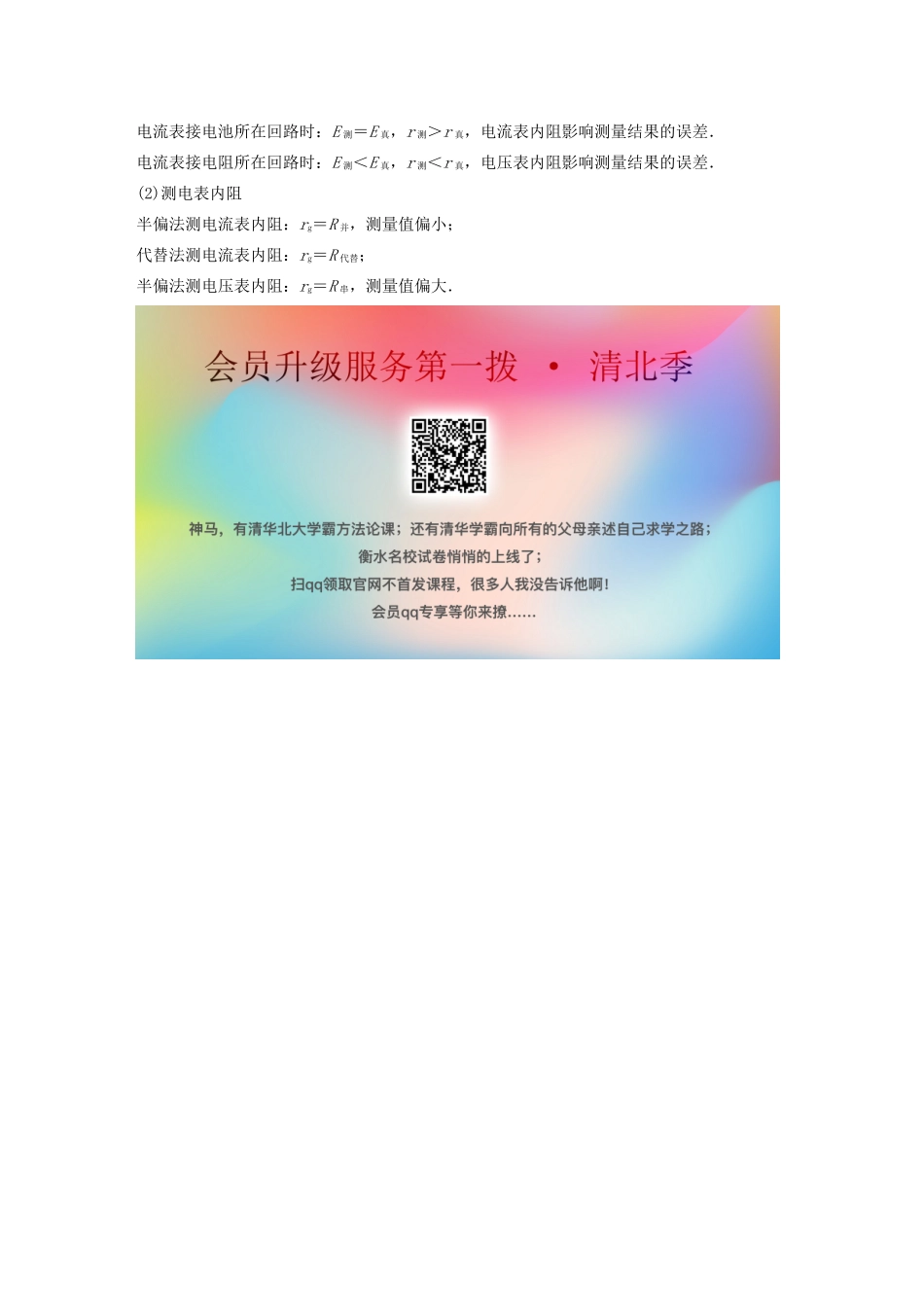

(通用版)高考物理二轮复习 考前十天回扣 回扣点八 电学实验教案-人教版高三全册物理教案_第3页
3/3
回扣点八电学实验1.常规电学量的测量物理量测量工具、使用方法或测量方法电压①电压表(会选用;会接线;会读数);②电压传感器;③多用电表电压挡;④灵敏电流计与大电阻串联电流①电流表(会选用;会接线;会读数);②电流传感器;③多用电表电流挡;④灵敏电流计与小电阻并联电阻①多用电表电阻挡(粗测);②伏安法(外接法、内接法);③等效替代法测电阻;④电阻箱(接线、读数);⑤滑动变阻器(选用、接法)电动势①伏安法;②伏阻法;③安阻法等2.电学基本实验速览实验名称实验原理实验原理图考查问题伏安法测电阻R=①外接法②内接法(1)考查电表的读数(2)考查仪器的选择(3)误差分析(4)电路的设计:内接法和外接法;分压式和限流式测定金属丝的电阻率R=ρ(1)电表读数(2)电路设计:可以采用分压式,也可以采用限流式描绘小灯泡的伏安特性曲线测定小灯泡两端电压和通过小灯泡的电流,作I-U图象(1)器材的选取(2)电路的设计(3)伏安特性曲线的理解和应用测定电源电动势和内阻E=U+Ir①(1)电路设计(2)误差分析(3)公式法和图象法的应用②③多用电表的原理和使用串联分压,并联分流(1)电流表或电压表的改装问题(2)多用电表的原理(3)多用电表的读数(4)多用电表的使用1.电流表的内、外接法:内接时,R测>R真;外接时,R测<R真.(1)Rx≫RA或>时内接;Rx≪RV或<时外接.(2)如Rx既不很大又不很小时,先算出临界电阻R0=(仅适用于RA≪RV),若Rx>R0时内接;Rx<R0时外接.(3)如RA、RV均不知的情况时,用试触法判定:电流表变化大内接,电压表变化大外接.2.分压电路:一般选择电阻较小而额定电流较大的滑动变阻器,以下情况应采用分压电路:(1)若采用限流电路,电路中的最小电流仍超过用电器的额定电流时;(2)当用电器电阻远大于滑动变阻器的全值电阻,且实验要求的电压变化范围大(或要求多组实验数据)时;(3)电压、电流要求从零开始可连续变化时.3.欧姆表:(1)指针越接近R中误差越小,一般应在至10R中范围内,R中=R0+Rg+r=;(2)Rx=-;(3)选挡、换挡后均必须欧姆调零才可测量,测量完毕,选择开关旋钮置于“OFF”挡或交流电压最高挡.4.几个误差分析(1)测电池电动势E和内阻r电流表接电池所在回路时:E测=E真,r测>r真,电流表内阻影响测量结果的误差.电流表接电阻所在回路时:E测<E真,r测<r真,电压表内阻影响测量结果的误差.(2)测电表内阻半偏法测电流表内阻:rg=R并,测量值偏小;代替法测电流表内阻:rg=R代替;半偏法测电压表内阻:rg=R串,测量值偏大.
