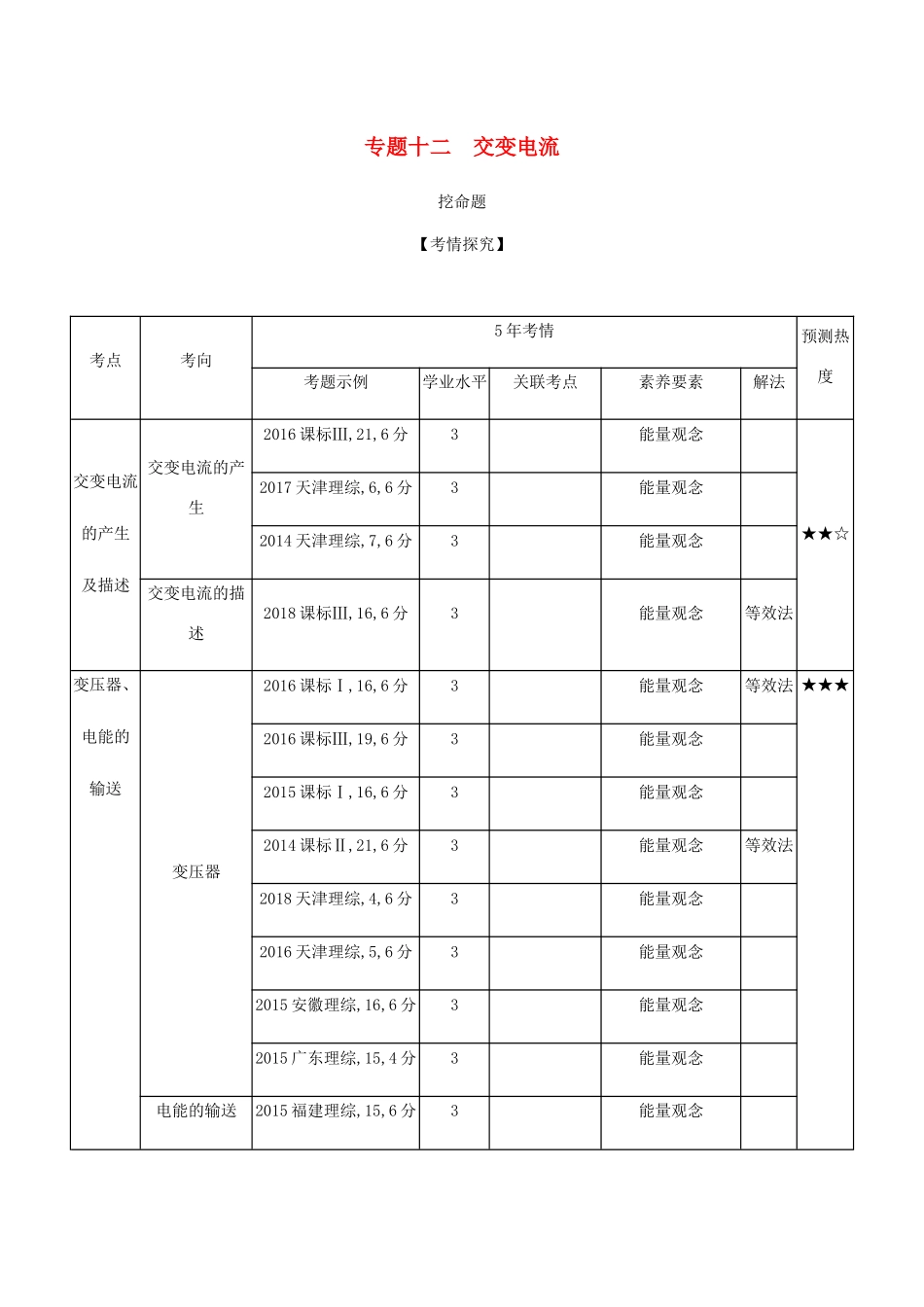

专题十二交变电流挖命题【考情探究】考点考向5年考情预测热度考题示例学业水平关联考点素养要素解法交变电流的产生及描述交变电流的产生2016课标Ⅲ,21,6分3能量观念★★☆2017天津理综,6,6分3能量观念2014天津理综,7,6分3能量观念交变电流的描述2018课标Ⅲ,16,6分3能量观念等效法变压器、电能的输送变压器2016课标Ⅰ,16,6分3能量观念等效法★★★2016课标Ⅲ,19,6分3能量观念2015课标Ⅰ,16,6分3能量观念2014课标Ⅱ,21,6分3能量观念等效法2018天津理综,4,6分3能量观念2016天津理综,5,6分3能量观念2015安徽理综,16,6分3能量观念2015广东理综,15,4分3能量观念电能的输送2015福建理综,15,6分3能量观念2014福建理综,16,6分3欧姆定律能量观念2014浙江理综,15,6分3能量观念分析解读本专题知识是电磁感应知识的应用和延伸,因此运用电磁感应定律来理解交变电流的产生及变压器的原理是关键和核心。交变电流的有效值、平均值、图像及变压器原理、远距离输电是高考的重点。交流电路与工农业生产和日常生活紧密联系,所以复习时一定要注意理论与实际的结合。【真题典例】破考点【考点集训】考点一交变电流的产生及描述1.(2018山西太原一模)(多选)图1中,单匝矩形线圈abcd在匀强磁场中绕垂直磁场的轴转动。改变线圈的转速,穿过该线圈的磁通量随时间分别按图2中图线甲、乙的规律变化。设线圈的电阻为1.0Ω,则()A.图线甲对应线圈在t=0时产生的感应电动势最大B.图线甲、乙对应的线圈在t=2.0s时,线圈平面均平行于磁感线C.图线甲、乙对应的线圈转速之比为5∶4D.图线甲对应的线圈中交变电流的峰值为2.5πA答案BC2.(2018东北三校联考,9,4分)(多选)如图所示,面积为S、匝数为N、电阻为r的正方形导线框与阻值为R的电阻构成闭合回路,理想交流电压表并联在电阻R的两端。线框在磁感应强度为B的匀强磁场中,以与电路连接的一边所在直线为轴垂直于磁场以角速度ω匀速转动,不计其他电阻,则下列说法正确的是()A.若从图示位置开始计时,线框中感应电动势的瞬时值为e=NBSωsinωtB.线框通过中性面前后,流过电阻R的电流方向将发生改变,1秒钟内流过电阻R的电流方向改变ωπ次C.线框从图示位置转过60°的过程中,通过电阻R的电荷量为NBS2(R+r)D.电压表的示数跟线框转动的角速度ω大小无关答案ABC3.(2017河北石家庄一调,8,4分)(多选)如图所示,空间有范围足够大的匀强磁场,磁场方向竖直向下,在磁场中竖直放置两相对的相同金属圆环,两环相距L,用外力使一根长度也为L的金属杆沿环匀速率运动,用导线将金属杆和外电阻相连,整个过程中只有金属杆切割磁感线。已知磁感应强度大小为B,圆环半径为R,杆转动角速度为ω,金属杆和电阻的阻值均为r,其他电阻不计,则()A.在金属杆从圆环最高点向最低点转动过程中,流过外电阻的电流先变大后变小B.在金属杆从圆环最高点向最低点转动过程中,流过外电阻的电流先变小后变大C.流过外电阻的电流有效值为❑√2BLωR4rD.流过外电阻的电流有效值为❑√2πBωR24r答案BC4.(2017山西临汾联考,10,4分)(多选)如图所示,“”形导线框abcd与磁感应强度为B的匀强磁场垂直,线框c、d两端接入图示电路,其中ab长为l1,ad长为l2,线框绕过c、d的轴以恒定的角速度匀速转动,开关S断开时,额定功率为P、电阻恒为R的灯泡L1正常发光,理想电流表的示数为I,线框电阻不计,下列说法正确的是()A.闭合开关S前后,电流表示数保持不变B.线框转动的角速度为PIBl1l2C.变压器原、副线圈的匝数比为❑√PRIRD.线框从图中位置转过π4时,感应电动势的瞬时值为PI答案CD考点二变压器、电能的输送1.(2018东北三校联考,12,4分)(多选)如图所示为远距离输电示意图,升压变压器T1和降压变压器T2均为理想变压器,n1∶n2=1∶m,n3∶n4=n∶1(m、n都大于1)。输电线的总电阻为2r,升压变压器T1原线圈电压的有效值为U,T1的原线圈输入的电功率为P。下列说法正确的是()A.降压变压器T2副线圈的电压为mUnB.输电线上的电流为PmUC.用电设备的数目增多,降压变压器T2原线圈的电压变大D.用电设备的数目减少,输电线上的电流减小答案BD2.(2017河北调研,6,4分)如图所示,四个相同的电灯与理想自耦变压器连接,其额定电压为U,已知原线圈和副线圈的匝数比为3∶1,当接上交流电源后,副...
