（浙江版 A版）物理总复习 专题十一 交变电流教师用书-浙江版高三全册物理教案VIP专享VIP免费

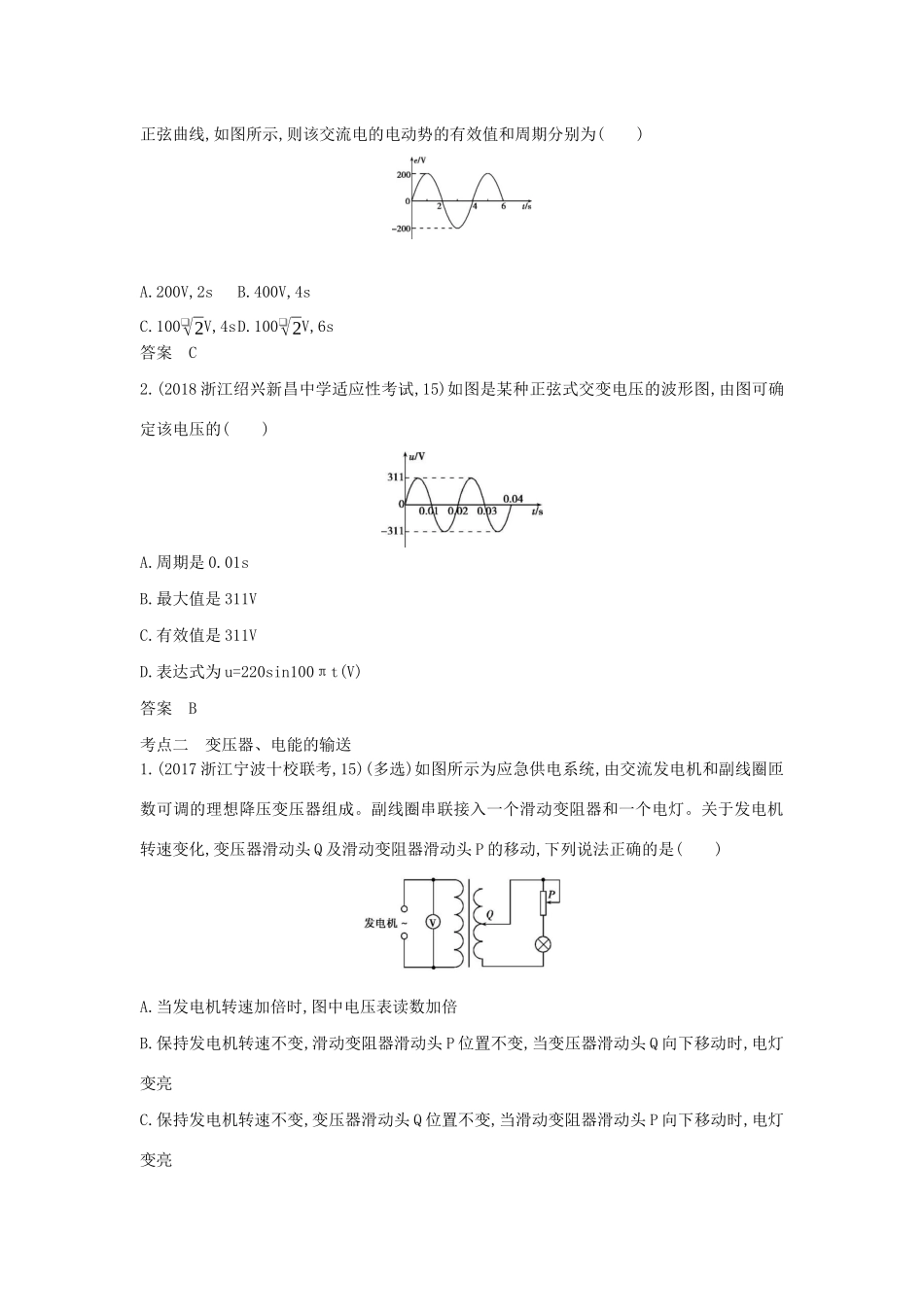

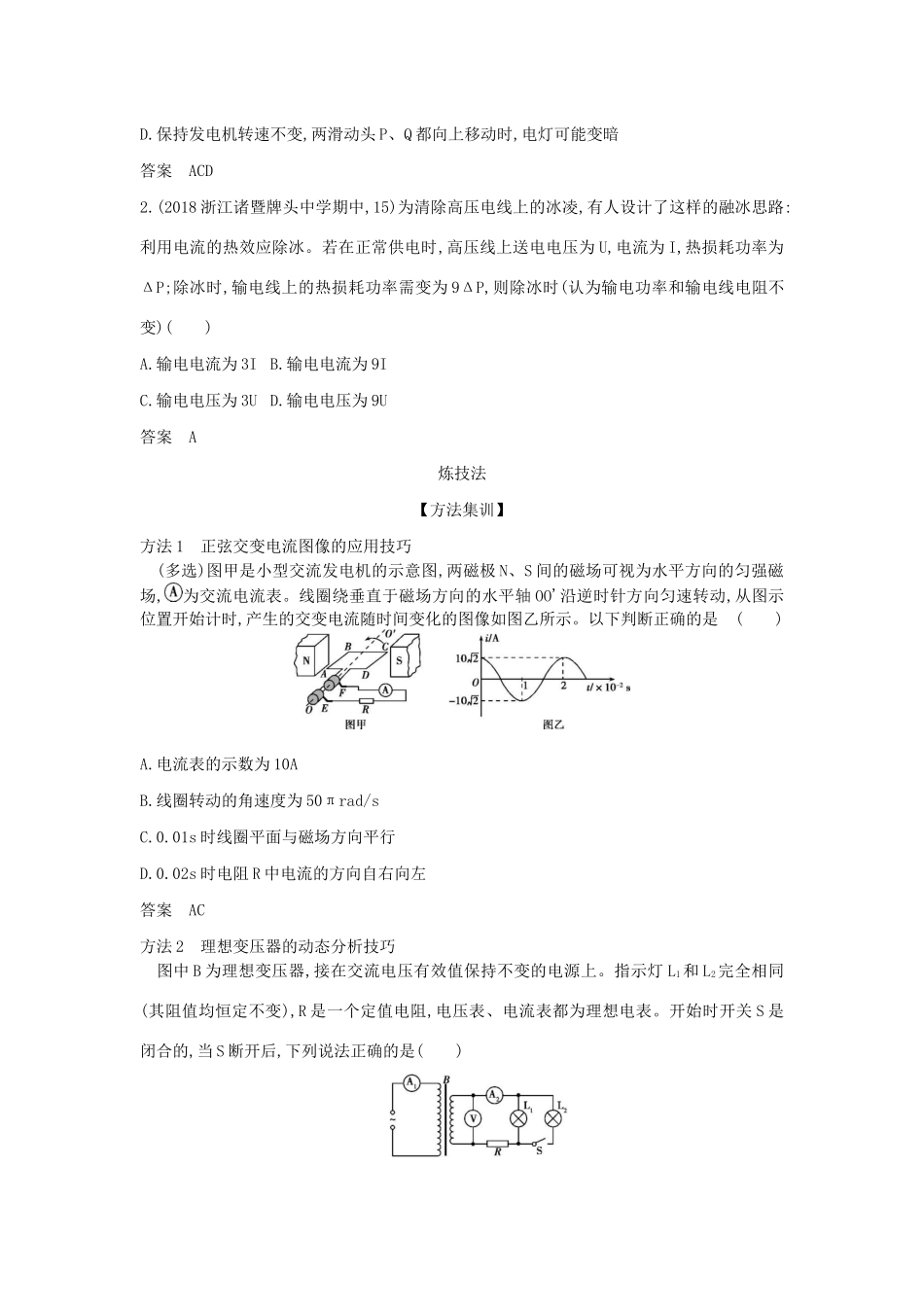

专题十一交变电流挖命题【考情探究】考点考向5年考情预测热度考试要求考题示例关联考点素养要素交变电流的产生及描述交变电流c-模型建构★☆☆☆☆描述交变电流的物理量c-电磁感应科学论证★☆☆☆☆电感和电容对交变电流的影响b-科学论证☆☆☆☆☆变压器、电能的输送变压器c-实验模型建构★★☆☆☆电能的输送c2014浙江理综,15,6分能量观念☆☆☆☆☆分析解读本专题是电磁感应的具体应用,包括交变电流的产生和描述、变压器和远距离输电等。近两年浙江省选考仅实验题对变压器内容考查过,而且难度不大,预计后续考试会渗透在电磁感应应用中或仍以实验题为考查重点。【真题典例】破考点【考点集训】考点一交变电流的产生及描述1.(2018浙江诸暨牌头中学期中,14)某交流发电机产生的感应电动势与时间的关系图像为正弦曲线,如图所示,则该交流电的电动势的有效值和周期分别为()A.200V,2sB.400V,4sC.100❑√2V,4sD.100❑√2V,6s答案C2.(2018浙江绍兴新昌中学适应性考试,15)如图是某种正弦式交变电压的波形图,由图可确定该电压的()A.周期是0.01sB.最大值是311VC.有效值是311VD.表达式为u=220sin100πt(V)答案B考点二变压器、电能的输送1.(2017浙江宁波十校联考,15)(多选)如图所示为应急供电系统,由交流发电机和副线圈匝数可调的理想降压变压器组成。副线圈串联接入一个滑动变阻器和一个电灯。关于发电机转速变化,变压器滑动头Q及滑动变阻器滑动头P的移动,下列说法正确的是()A.当发电机转速加倍时,图中电压表读数加倍B.保持发电机转速不变,滑动变阻器滑动头P位置不变,当变压器滑动头Q向下移动时,电灯变亮C.保持发电机转速不变,变压器滑动头Q位置不变,当滑动变阻器滑动头P向下移动时,电灯变亮D.保持发电机转速不变,两滑动头P、Q都向上移动时,电灯可能变暗答案ACD2.(2018浙江诸暨牌头中学期中,15)为清除高压电线上的冰凌,有人设计了这样的融冰思路:利用电流的热效应除冰。若在正常供电时,高压线上送电电压为U,电流为I,热损耗功率为ΔP;除冰时,输电线上的热损耗功率需变为9ΔP,则除冰时(认为输电功率和输电线电阻不变)()A.输电电流为3IB.输电电流为9IC.输电电压为3UD.输电电压为9U答案A炼技法【方法集训】方法1正弦交变电流图像的应用技巧(多选)图甲是小型交流发电机的示意图,两磁极N、S间的磁场可视为水平方向的匀强磁场,为交流电流表。线圈绕垂直于磁场方向的水平轴OO'沿逆时针方向匀速转动,从图示位置开始计时,产生的交变电流随时间变化的图像如图乙所示。以下判断正确的是()A.电流表的示数为10AB.线圈转动的角速度为50πrad/sC.0.01s时线圈平面与磁场方向平行D.0.02s时电阻R中电流的方向自右向左答案AC方法2理想变压器的动态分析技巧图中B为理想变压器,接在交流电压有效值保持不变的电源上。指示灯L1和L2完全相同(其阻值均恒定不变),R是一个定值电阻,电压表、电流表都为理想电表。开始时开关S是闭合的,当S断开后,下列说法正确的是()A.电流表A2的示数变大B.电压表的示数变大C.电流表A1的示数变小D.灯L1的亮度变暗答案C方法3远距离输电的分析技巧(多选)如图所示,有一台交流发电机E,通过理想升压变压器T1和理想降压变压器T2向远处用户供电,输电线的总电阻为R。T1的输入电压和输入功率分别为U1和P1,它的输出电压和输出功率分别为U2和P2;T2的输入电压和输入功率分别为U3和P3,它的输出电压和输出功率分别为U4和P4。设T1的输入电压U1一定,当用户消耗的电功率变大时,有()A.U2减小,U4变大B.U2不变,U3变小C.P1变小,P2变小D.P2变大,P3变大答案BD过专题【五年高考】A组自主命题·浙江卷题组(2014浙江理综,15,6分)如图所示为远距离交流输电的简化电路图。发电厂的输出电压是U,用等效总电阻是r的两条输电线输电,输电线路中的电流是I1,其末端间的电压为U1。在输电线与用户间连有一理想变压器,流入用户端的电流为I2。则()A.用户端的电压为I1U1I2B.输电线上的电压降为UC.理想变压器的输入功率为I12rD.输电线路上损失的电功率为I1U答案AB组统一命题·省（区、市）卷题组1.(2017江苏单科,7,4分)(多选)某音响电路的简化电路图如图所示,输入信号既有高频成分,也有低频成分,则()A.电感L1的作用是通高频B.电容C2的作...
