国开电大专科《机电控制与可编程序控制器技术》网上形考试题及答案VIP专享VIP免费

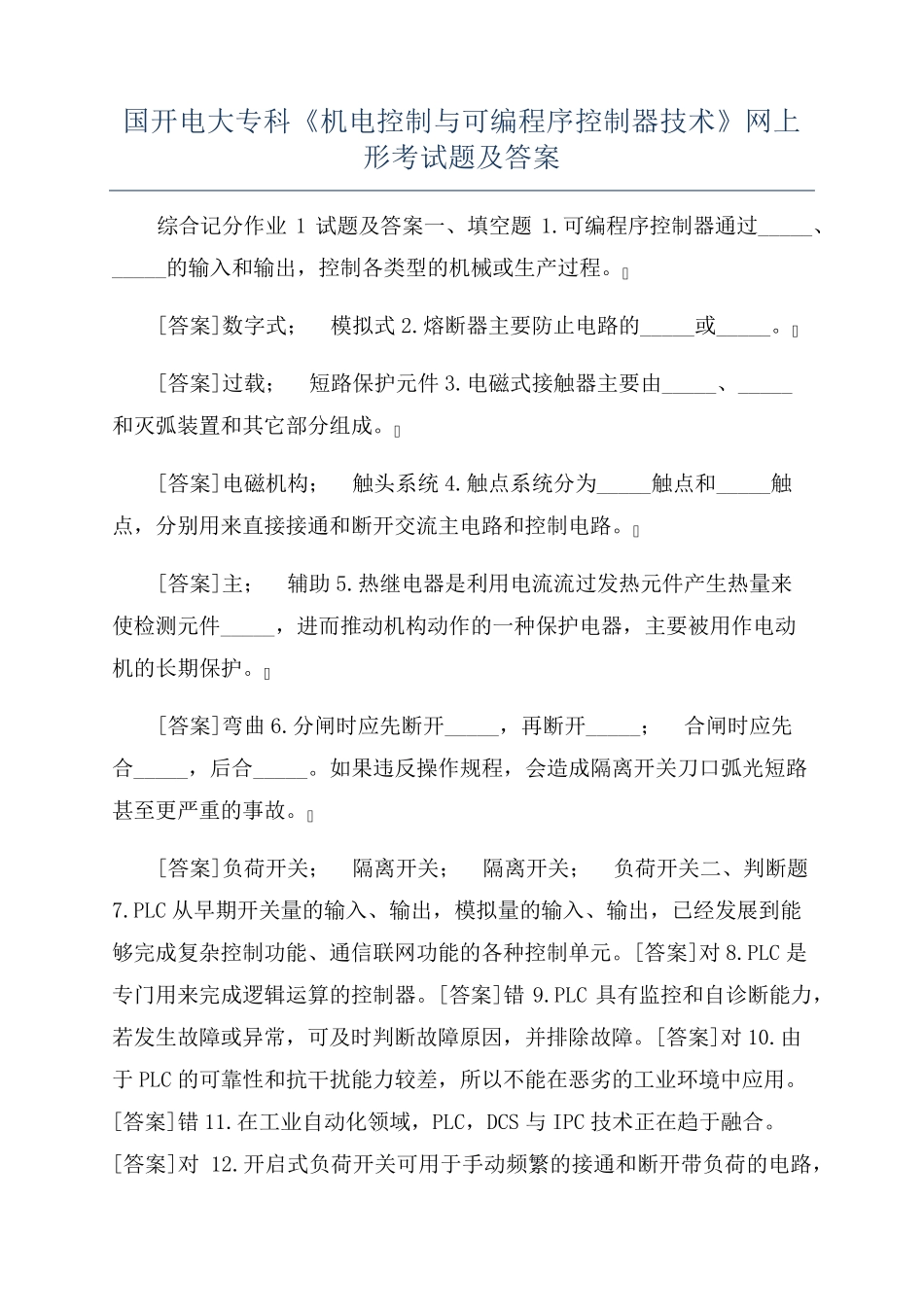

国开电大专科《机电控制与可编程序控制器技术》网上形考试题及答案综合记分作业1试题及答案一、填空题1.可编程序控制器通过_____、_____的输入和输出，控制各类型的机械或生产过程。[答案]数字式；模拟式2.熔断器主要防止电路的_____或_____。[答案]过载；短路保护元件3.电磁式接触器主要由_____、_____和灭弧装置和其它部分组成。[答案]电磁机构；触头系统4.触点系统分为_____触点和_____触点，分别用来直接接通和断开交流主电路和控制电路。[答案]主；辅助5.热继电器是利用电流流过发热元件产生热量来使检测元件_____，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。[答案]弯曲6.分闸时应先断开_____，再断开_____；合闸时应先合_____，后合_____。如果违反操作规程，会造成隔离开关刀口弧光短路甚至更严重的事故。[答案]负荷开关；隔离开关；隔离开关；负荷开关二、判断题7.PLC从早期开关量的输入、输出，模拟量的输入、输出，已经发展到能够完成复杂控制功能、通信联网功能的各种控制单元。[答案]对8.PLC是专门用来完成逻辑运算的控制器。[答案]错9.PLC具有监控和自诊断能力，若发生故障或异常，可及时判断故障原因，并排除故障。[答案]对10.由于PLC的可靠性和抗干扰能力较差，所以不能在恶劣的工业环境中应用。[答案]错11.在工业自动化领域，PLC，DCS与IPC技术正在趋于融合。[答案]对12.开启式负荷开关可用于手动频繁的接通和断开带负荷的电路，以及作为线路末端的短路保护。[答案]错13.为防止无关人员误操作，在重要场合应选用带钥匙操作的按钮。[答案]对14.选用按钮时，通常停止按钮宜选用绿色；启动按钮优先选用红色。[答案]错15.选用按钮时，一钮双用(启动∕停止)可以选用黑、白或灰色按钮。[答案]对16.低压断路器即低压自动空气开关，简称自动开关，可实现电路的短路、过载、失电压与欠电压的保护，能自动分断故障电路，而且在分断故障电流后一般不需要更换零部件。[答案]对17.熔断器作为短路保护的电器，并接于被保护电路中的。[答案]错18.熔断器的极限通断能力可以小于保护电路中的最大短路电流。[答案]错19.判断交流或直流接触器的依据是通过主触点电流性质。[答案]对20.把额定电压为220V的交流接触器线圈误接入380V的交流电源上仍然可以正常工作。[答案]错21.电磁铁主要由励磁线圈、铁芯和衔铁组成。[答案]对22.直流电磁铁的工作可靠性好、动作平稳，适用于动作频繁或工作平稳可靠的执行机构。[答案]对23.交流电磁铁适用于动作频繁或工作平稳可靠的执行机构。[答案]错24.工程上，通常将电器元件布置图与电气安装接线图组合在一起，二者对照，提高工作效率。[答案]对25.电气原理图中电器元件的线圈、触点分散布置。[答案]对26.电气原理图中电器元件均处于自然状态。[答案]对三、读图分析题27.合上电力开关QA0后，再依次按下启动按钮SF2和SF4，两台电动机的启动顺序为()。[答案]M1→M228.当两台电机正常运行的情况下，仅按下停止按钮SF3后，以下说法正确的是：()。[答案]仅电动机M2停止29.当两台电机正常运行的情况下，仅按下停止按钮SF1后，以下说法正确的是：()。[答案]两台电机均无法停止30.当两台电机正常运行的情况下，依次按下停止按钮SF3和SF1，两台电动机的停止顺序为()。[答案]M2→M131.电气图形FA1和FA2是()，用于实现短路保护。[答案]熔断器32.合上电力开关QA0后，按下启动按钮SF2，电动机为()。[答案]Y形降压启动33.当电机启动后，正常运行时间_T_后，电动机为()。[答案]Δ形全压运行34.电机正常运行后，按下停止按钮SF1后，电动机为()。[答案]停止运行35.主电路中的电气图形BB是()，用于实现过载保护。[答案]热继电器36.电气图形FA1和FA2是()，用于实现短路保护。[答案]熔断器综合记分作业2试题及答案一、填空题1.PLC控制的等效电路由_____、_____和输出部分组成。[答案]CPU输入/输出(I/0)；底板3.PLC系统的存储器主要用于存放系统程序、_____及_____。[答案]用户程序；工作数据4.PLC具有_____转换和_____转换功能，完成对模拟量的控制与调节。[答案]模数(A/D)；数模(D/A)5.PLC采用_____的方式工作，其中一次循环可分为6个阶段，即内部处...
