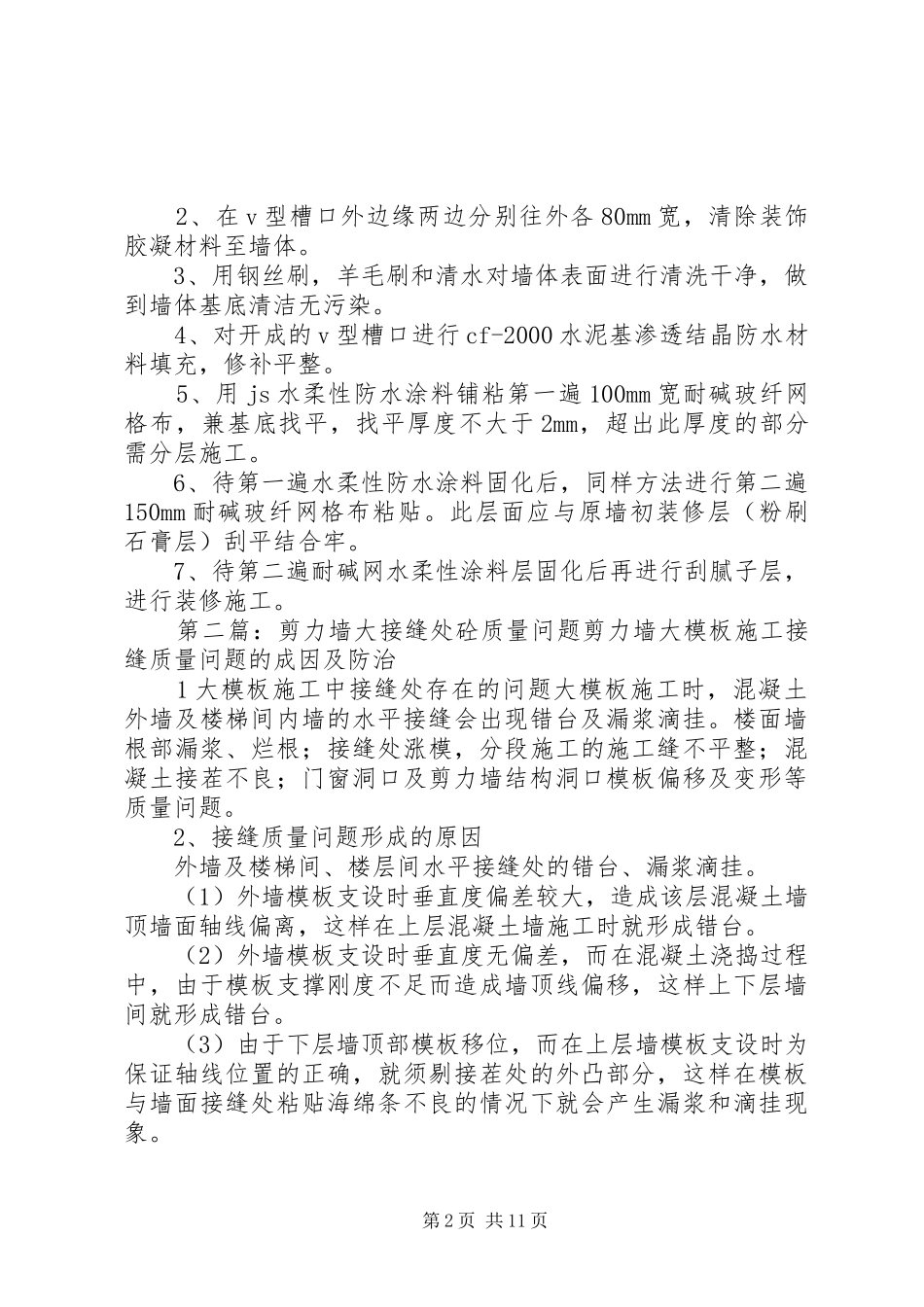

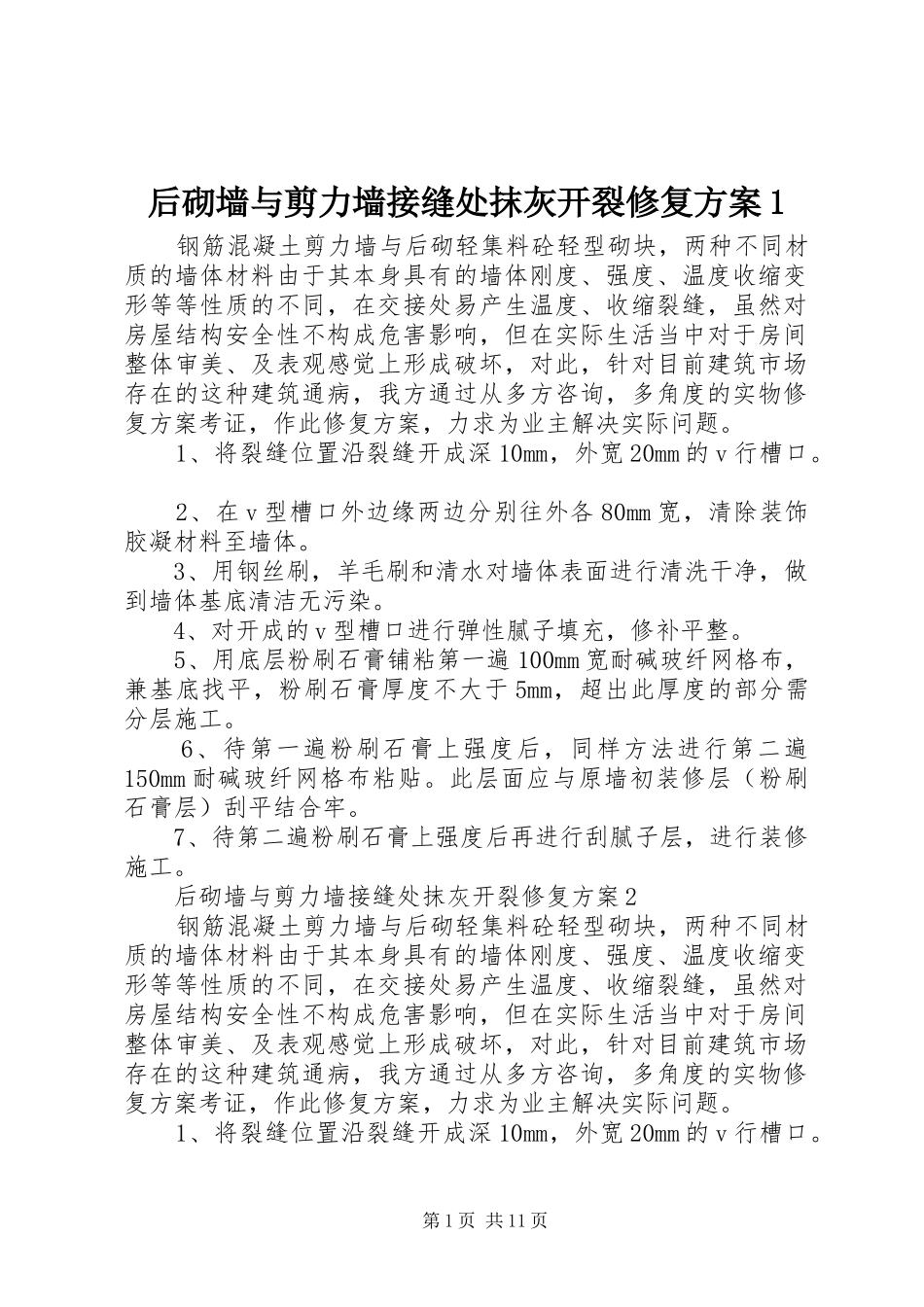

后砌墙与剪力墙接缝处抹灰开裂修复方案1钢筋混凝土剪力墙与后砌轻集料砼轻型砌块，两种不同材质的墙体材料由于其本身具有的墙体刚度、强度、温度收缩变形等等性质的不同，在交接处易产生温度、收缩裂缝，虽然对房屋结构安全性不构成危害影响，但在实际生活当中对于房间整体审美、及表观感觉上形成破坏，对此，针对目前建筑市场存在的这种建筑通病，我方通过从多方咨询，多角度的实物修复方案考证，作此修复方案，力求为业主解决实际问题。1、将裂缝位置沿裂缝开成深10mm，外宽20mm的v行槽口。2、在v型槽口外边缘两边分别往外各80mm宽，清除装饰胶凝材料至墙体。3、用钢丝刷，羊毛刷和清水对墙体表面进行清洗干净，做到墙体基底清洁无污染。4、对开成的v型槽口进行弹性腻子填充，修补平整。5、用底层粉刷石膏铺粘第一遍100mm宽耐碱玻纤网格布，兼基底找平，粉刷石膏厚度不大于5mm，超出此厚度的部分需分层施工。6、待第一遍粉刷石膏上强度后，同样方法进行第二遍150mm耐碱玻纤网格布粘贴。此层面应与原墙初装修层（粉刷石膏层）刮平结合牢。7、待第二遍粉刷石膏上强度后再进行刮腻子层，进行装修施工。后砌墙与剪力墙接缝处抹灰开裂修复方案2钢筋混凝土剪力墙与后砌轻集料砼轻型砌块，两种不同材质的墙体材料由于其本身具有的墙体刚度、强度、温度收缩变形等等性质的不同，在交接处易产生温度、收缩裂缝，虽然对房屋结构安全性不构成危害影响，但在实际生活当中对于房间整体审美、及表观感觉上形成破坏，对此，针对目前建筑市场存在的这种建筑通病，我方通过从多方咨询，多角度的实物修复方案考证，作此修复方案，力求为业主解决实际问题。1、将裂缝位置沿裂缝开成深10mm，外宽20mm的v行槽口。第1页共11页2、在v型槽口外边缘两边分别往外各80mm宽，清除装饰胶凝材料至墙体。3、用钢丝刷，羊毛刷和清水对墙体表面进行清洗干净，做到墙体基底清洁无污染。4、对开成的v型槽口进行cf-2000水泥基渗透结晶防水材料填充，修补平整。5、用js水柔性防水涂料铺粘第一遍100mm宽耐碱玻纤网格布，兼基底找平，找平厚度不大于2mm，超出此厚度的部分需分层施工。6、待第一遍水柔性防水涂料固化后，同样方法进行第二遍150mm耐碱玻纤网格布粘贴。此层面应与原墙初装修层（粉刷石膏层）刮平结合牢。7、待第二遍耐碱网水柔性涂料层固化后再进行刮腻子层，进行装修施工。第二篇：剪力墙大接缝处砼质量问题剪力墙大模板施工接缝质量问题的成因及防治1大模板施工中接缝处存在的问题大模板施工时，混凝土外墙及楼梯间内墙的水平接缝会出现错台及漏浆滴挂。楼面墙根部漏浆、烂根；接缝处涨模，分段施工的施工缝不平整；混凝土接茬不良；门窗洞口及剪力墙结构洞口模板偏移及变形等质量问题。2、接缝质量问题形成的原因外墙及楼梯间、楼层间水平接缝处的错台、漏浆滴挂。（1）外墙模板支设时垂直度偏差较大，造成该层混凝土墙顶墙面轴线偏离，这样在上层混凝土墙施工时就形成错台。（2）外墙模板支设时垂直度无偏差，而在混凝土浇捣过程中，由于模板支撑刚度不足而造成墙顶线偏移，这样上下层墙间就形成错台。（3）由于下层墙顶部模板移位，而在上层墙模板支设时为保证轴线位置的正确，就须剔接茬处的外凸部分，这样在模板与墙面接缝处粘贴海绵条不良的情况下就会产生漏浆和滴挂现象。第2页共11页（4）由于下层墙体混凝土浇捣标高不到位，在上层墙体模板支设时，可能造成局部模板那底部与下层混凝土间的脱节，在浇捣混凝土时想成漏浆和滴挂，并可能造成局部混凝土的蜂窝麻面。楼面墙根部位置漏浆、烂根由于在墙根部现浇板上表面收抹不平整，在大模板支设时，形成模板底部的局部间隙较大，如支模时，模板支设完在混凝土浇捣前未处理好模板与楼面间的间隙，就会生墙根部的漏浆较严重时出现烂根。门窗洞口阳角部位蜂窝麻面及洞口处混凝土膨胀（1）洞口模板侧面与钢模板间未采用海绵条粘贴好，在混凝土浇筑时水泥浆液会从洞口模板侧而流出，从而造成洞口阳角部分墙面的蜂窝麻面。（2）由于门窗口的侧模板一般采用木模支设，而如果门窗洞口模板刚度不良模板定位不良，加上混凝土浇筑时的不对称浇灌，造成洞口模板的...
