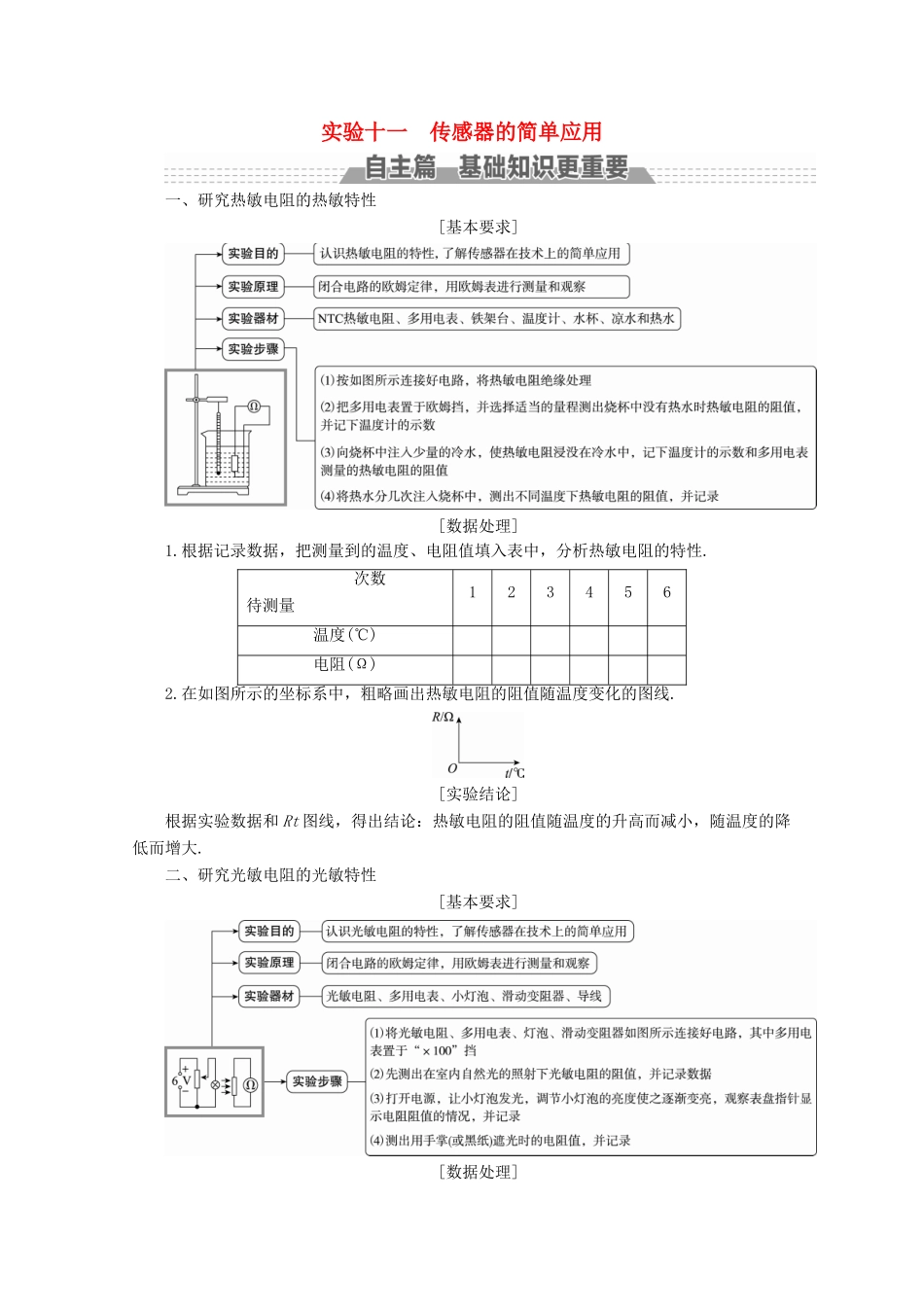

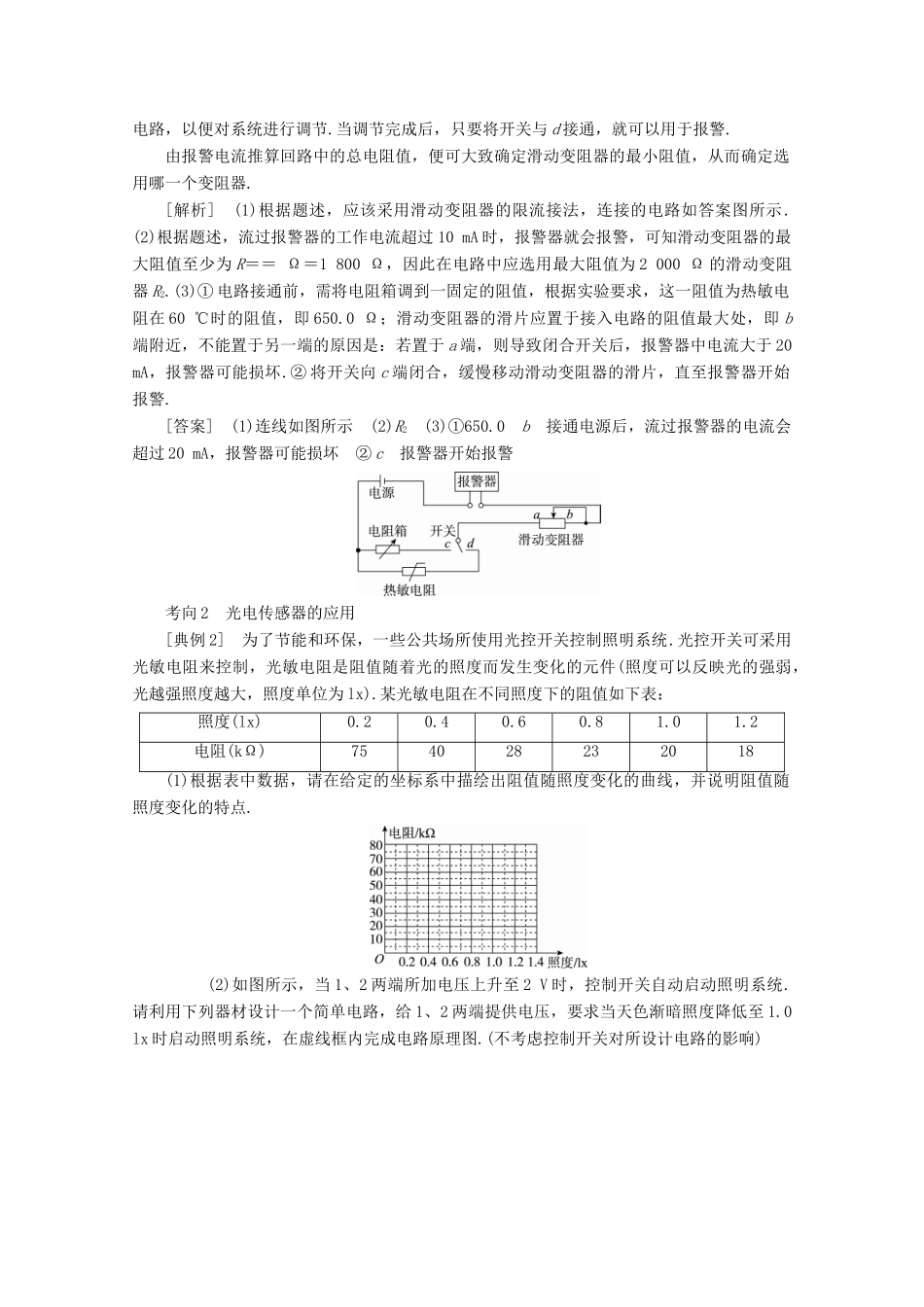

实验十一传感器的简单应用一、研究热敏电阻的热敏特性[基本要求][数据处理]1.根据记录数据，把测量到的温度、电阻值填入表中，分析热敏电阻的特性.次数待测量123456温度(℃)电阻(Ω)2.在如图所示的坐标系中，粗略画出热敏电阻的阻值随温度变化的图线.[实验结论]根据实验数据和Rt图线，得出结论：热敏电阻的阻值随温度的升高而减小，随温度的降低而增大.二、研究光敏电阻的光敏特性[基本要求][数据处理]把记录的数据填入下表中，根据记录数据分析光敏电阻的特性.光照强度弱中强无光照射电阻(Ω)[实验结论]1.光敏电阻在暗环境下电阻值很大，强光照射下电阻值小.2.光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量.[注意事项]1.实验中，如果效果不明显，可将电阻部分电路放入带盖的纸盒中，并通过盖上小孔改变射到光敏电阻上的光的多少来达到实验目的.2.欧姆表每次换挡后都要重新进行欧姆调零.考向1温度传感器的应用[典例1](2016·新课标全国卷Ⅰ)现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过60℃时，系统报警.提供的器材有：热敏电阻，报警器(内阻很小，流过的电流超过Ic时就会报警)，电阻箱(最大阻值为999.9Ω)，直流电源(输出电压为U，内阻不计)，滑动变阻器R1(最大阻值为1000Ω)，滑动变阻器R2(最大阻值为2000Ω)，单刀双掷开关一个，导线若干.在室温下对系统进行调节.已知U约为18V，Ic约为10mA；流过报警器的电流超过20mA时，报警器可能损坏；该热敏电阻的阻值随温度升高而减小，在60℃时阻值为650.0Ω.(1)完成待调节的报警系统原理电路图的连线.(2)电路中应选用滑动变阻器(填“R1”或“R2”).(3)按照下列步骤调节此报警系统：①电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为Ω；滑动变阻器的滑片应置于(填“a”或“b”)端附近，不能置于另一端的原因是______________________________________________.②将开关向(填“c”或“d”)端闭合，缓慢移动滑动变阻器的滑片，直至____________________________.(4)保持滑动变阻器滑片的位置不变，将开关向另一端闭合，报警系统即可正常使用.[解题指导]从提供的单刀双掷开关可以看出，当开关与c接通时，应形成一个完整的电路，以便对系统进行调节.当调节完成后，只要将开关与d接通，就可以用于报警.由报警电流推算回路中的总电阻值，便可大致确定滑动变阻器的最小阻值，从而确定选用哪一个变阻器.[解析](1)根据题述，应该采用滑动变阻器的限流接法，连接的电路如答案图所示.(2)根据题述，流过报警器的工作电流超过10mA时，报警器就会报警，可知滑动变阻器的最大阻值至少为R＝＝Ω＝1800Ω，因此在电路中应选用最大阻值为2000Ω的滑动变阻器R2.(3)①电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为热敏电阻在60℃时的阻值，即650.0Ω；滑动变阻器的滑片应置于接入电路的阻值最大处，即b端附近，不能置于另一端的原因是：若置于a端，则导致闭合开关后，报警器中电流大于20mA，报警器可能损坏.②将开关向c端闭合，缓慢移动滑动变阻器的滑片，直至报警器开始报警.[答案](1)连线如图所示(2)R2(3)①650.0b接通电源后，流过报警器的电流会超过20mA，报警器可能损坏②c报警器开始报警考向2光电传感器的应用[典例2]为了节能和环保，一些公共场所使用光控开关控制照明系统.光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为lx).某光敏电阻在不同照度下的阻值如下表：照度(lx)0.20.40.60.81.01.2电阻(kΩ)754028232018(1)根据表中数据，请在给定的坐标系中描绘出阻值随照度变化的曲线，并说明阻值随照度变化的特点.(2)如图所示，当1、2两端所加电压上升至2V时，控制开关自动启动照明系统.请利用下列器材设计一个简单电路，给1、2两端提供电压，要求当天色渐暗照度降低至1.0lx时启动照明系统，在虚线框内完成电路原理图.(不考虑控制开关对所设计电路的影响)提供的器材如下：光敏电阻RP(符号，阻值见上表)直流电源E(电动势3V，内阻不计)；定值电阻：R1＝10kΩ，R2＝20kΩ，R3＝40kΩ(限选其中之...
