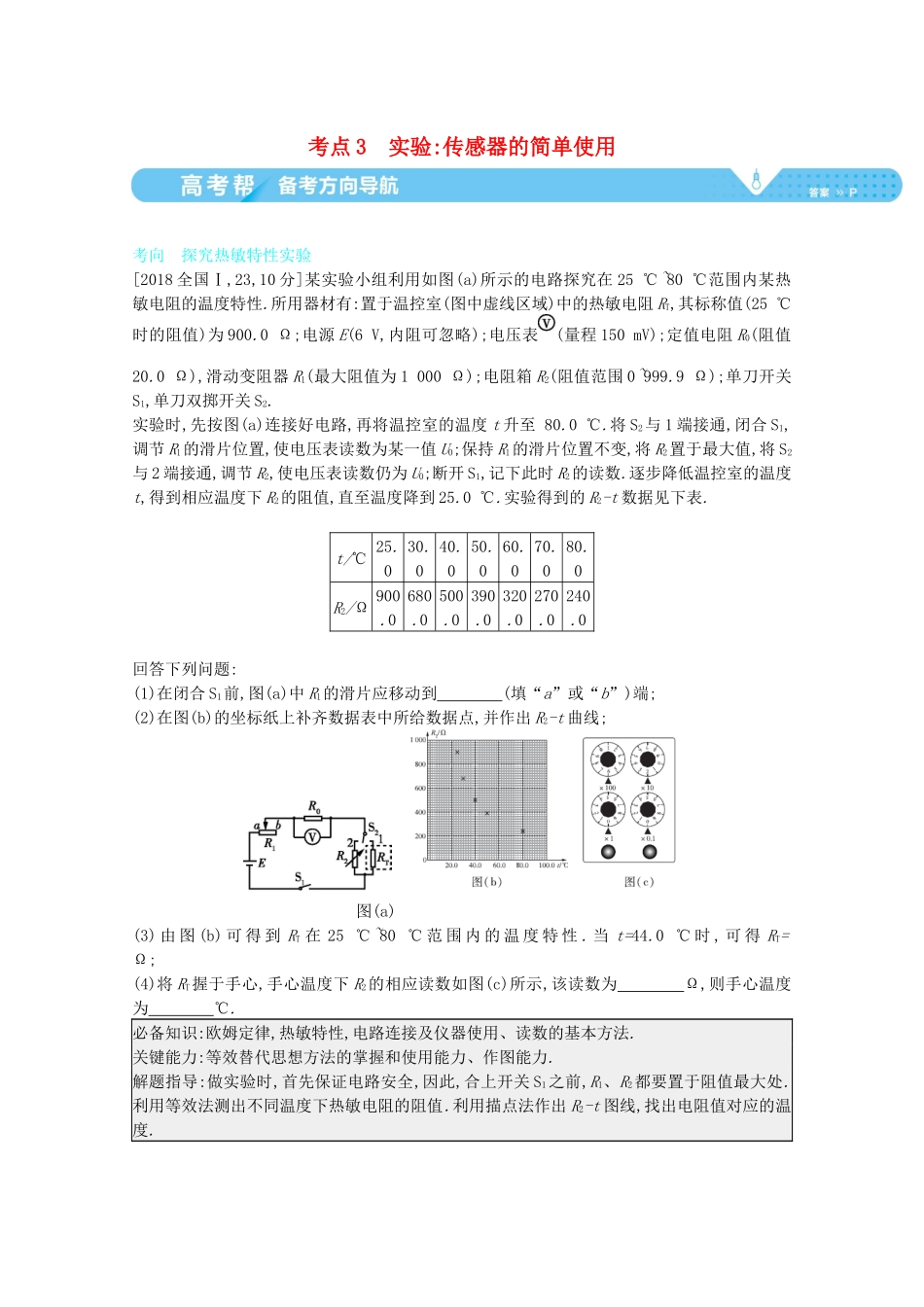

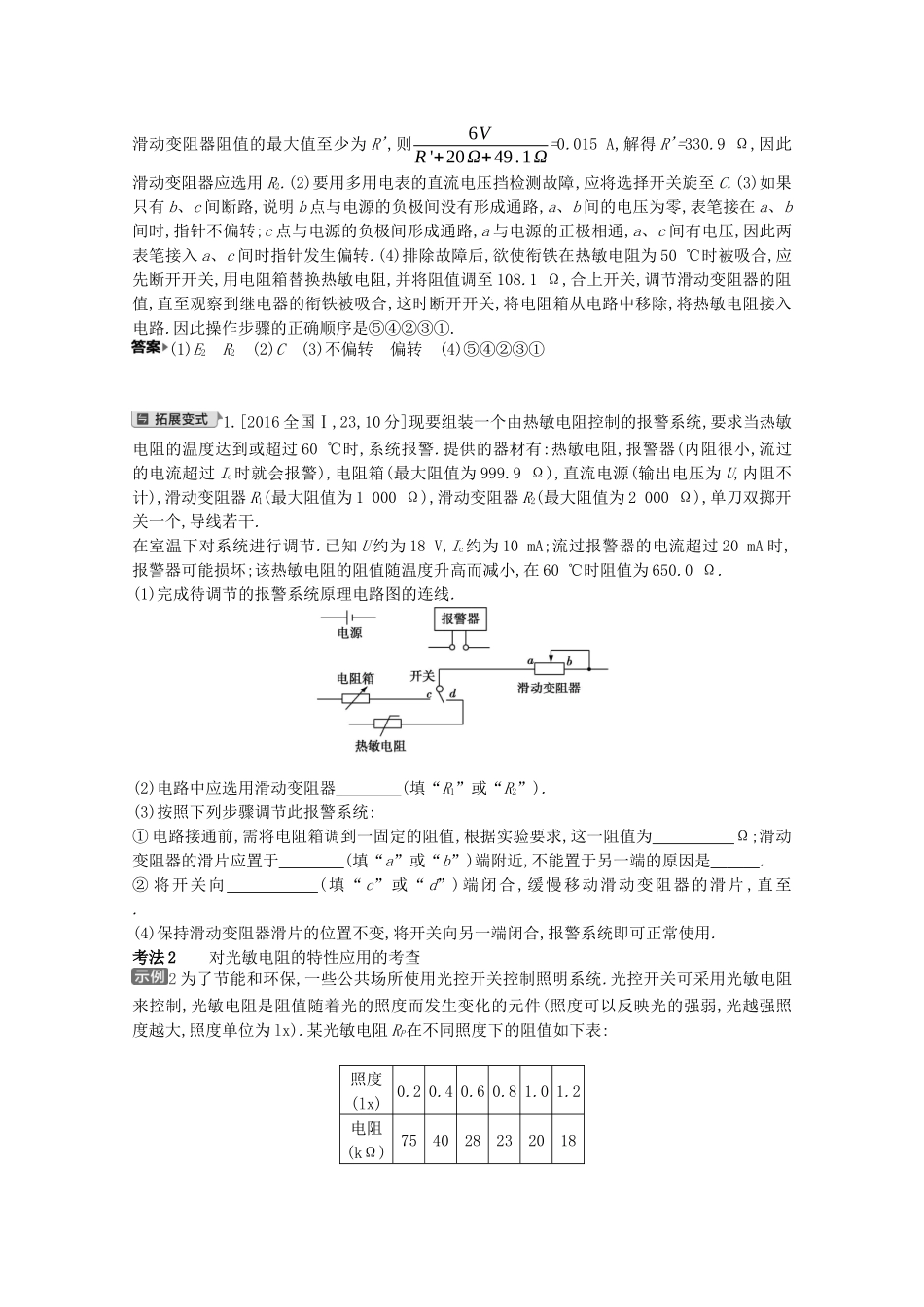

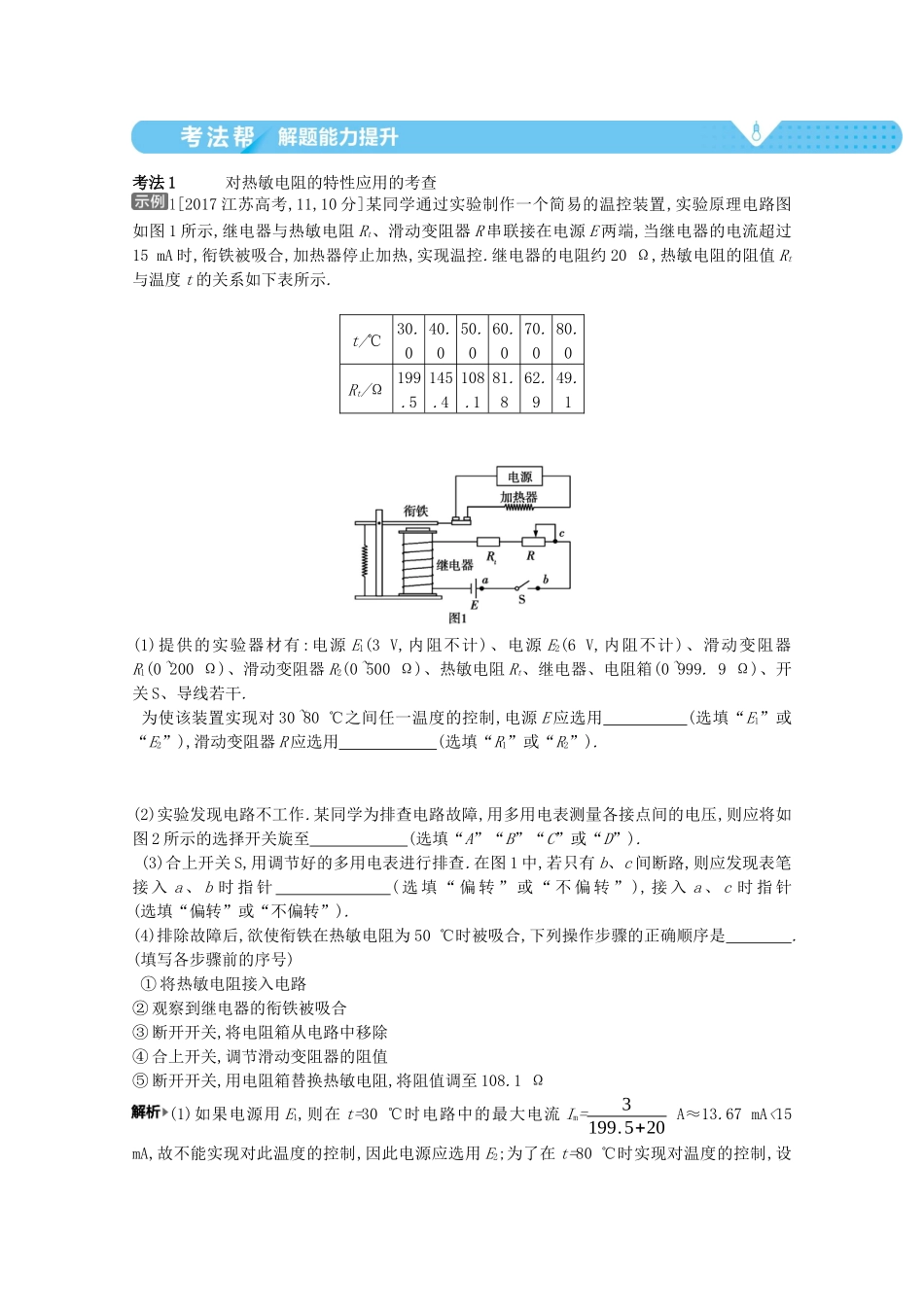

考点3实验:传感器的简单使用419考向探究热敏特性实验[2018全国Ⅰ,23,10分]某实验小组利用如图(a)所示的电路探究在25℃~80℃范围内某热敏电阻的温度特性.所用器材有:置于温控室(图中虚线区域)中的热敏电阻RT,其标称值(25℃时的阻值)为900.0Ω;电源E(6V,内阻可忽略);电压表(量程150mV);定值电阻R0(阻值20.0Ω),滑动变阻器R1(最大阻值为1000Ω);电阻箱R2(阻值范围0~999.9Ω);单刀开关S1,单刀双掷开关S2.实验时,先按图(a)连接好电路,再将温控室的温度t升至80.0℃.将S2与1端接通,闭合S1,调节R1的滑片位置,使电压表读数为某一值U0;保持R1的滑片位置不变,将R2置于最大值,将S2与2端接通,调节R2,使电压表读数仍为U0;断开S1,记下此时R2的读数.逐步降低温控室的温度t,得到相应温度下R2的阻值,直至温度降到25.0℃.实验得到的R2-t数据见下表.t/℃25.030.040.050.060.070.080.0R2/Ω900.0680.0500.0390.0320.0270.0240.0回答下列问题:(1)在闭合S1前,图(a)中R1的滑片应移动到(填“a”或“b”)端;(2)在图(b)的坐标纸上补齐数据表中所给数据点,并作出R2-t曲线;图(a)(3)由图(b)可得到RT在25℃~80℃范围内的温度特性.当t=44.0℃时,可得RT=Ω;(4)将RT握于手心,手心温度下R2的相应读数如图(c)所示,该读数为Ω,则手心温度为℃.必备知识:欧姆定律,热敏特性,电路连接及仪器使用、读数的基本方法.关键能力:等效替代思想方法的掌握和使用能力、作图能力.解题指导:做实验时,首先保证电路安全,因此,合上开关S1之前,R1、R2都要置于阻值最大处.利用等效法测出不同温度下热敏电阻的阻值.利用描点法作出R2-t图线,找出电阻值对应的温度.考法1对热敏电阻的特性应用的考查1[2017江苏高考,11,10分]某同学通过实验制作一个简易的温控装置,实验原理电路图如图1所示,继电器与热敏电阻Rt、滑动变阻器R串联接在电源E两端,当继电器的电流超过15mA时,衔铁被吸合,加热器停止加热,实现温控.继电器的电阻约20Ω,热敏电阻的阻值Rt与温度t的关系如下表所示.t/℃30.040.050.060.070.080.0Rt/Ω199.5145.4108.181.862.949.1(1)提供的实验器材有:电源E1(3V,内阻不计)、电源E2(6V,内阻不计)、滑动变阻器R1(0~200Ω)、滑动变阻器R2(0~500Ω)、热敏电阻Rt、继电器、电阻箱(0~999.9Ω)、开关S、导线若干.为使该装置实现对30~80℃之间任一温度的控制,电源E应选用(选填“E1”或“E2”),滑动变阻器R应选用(选填“R1”或“R2”).(2)实验发现电路不工作.某同学为排查电路故障,用多用电表测量各接点间的电压,则应将如图2所示的选择开关旋至(选填“A”“B”“C”或“D”).(3)合上开关S,用调节好的多用电表进行排查.在图1中,若只有b、c间断路,则应发现表笔接入a、b时指针(选填“偏转”或“不偏转”),接入a、c时指针(选填“偏转”或“不偏转”).(4)排除故障后,欲使衔铁在热敏电阻为50℃时被吸合,下列操作步骤的正确顺序是.(填写各步骤前的序号)①将热敏电阻接入电路②观察到继电器的衔铁被吸合③断开开关,将电阻箱从电路中移除④合上开关,调节滑动变阻器的阻值⑤断开开关,用电阻箱替换热敏电阻,将阻值调至108.1Ω(1)如果电源用E1,则在t=30℃时电路中的最大电流Im=3199.5+20A≈13.67mA<15mA,故不能实现对此温度的控制,因此电源应选用E2;为了在t=80℃时实现对温度的控制,设滑动变阻器阻值的最大值至少为R',则6VR'+20Ω+49.1Ω=0.015A,解得R'=330.9Ω,因此滑动变阻器应选用R2.(2)要用多用电表的直流电压挡检测故障,应将选择开关旋至C.(3)如果只有b、c间断路,说明b点与电源的负极间没有形成通路,a、b间的电压为零,表笔接在a、b间时,指针不偏转;c点与电源的负极间形成通路,a与电源的正极相通,a、c间有电压,因此两表笔接入a、c间时指针发生偏转.(4)排除故障后,欲使衔铁在热敏电阻为50℃时被吸合,应先断开开关,用电阻箱替换热敏电阻,并将阻值调至108.1Ω,合上开关,调节滑动变阻器的阻值,直至观察到继电器的衔铁被吸合,这时断开开关,将电阻箱从电路中移除,将热敏电阻接入电路.因此操作步骤的正确顺序是⑤④②③①.(1)E2R2(2)C(3)不偏转偏转(4)⑤④②③①1.[2016全国Ⅰ,23,10分]现要组装一个由热敏电阻控制的报警系统,要求当热敏电阻的温度达到或超过60℃时,系...
